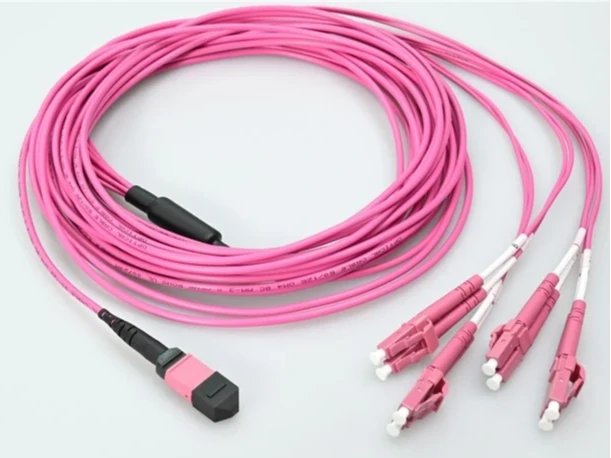

MTP ženski na 4 × LC UPC duplex, 8 vlakana OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Manje od ili jednako 0,2 dB
- 3,0 mm OFNP kabel; 150 m pri 40/100G i 850 nm

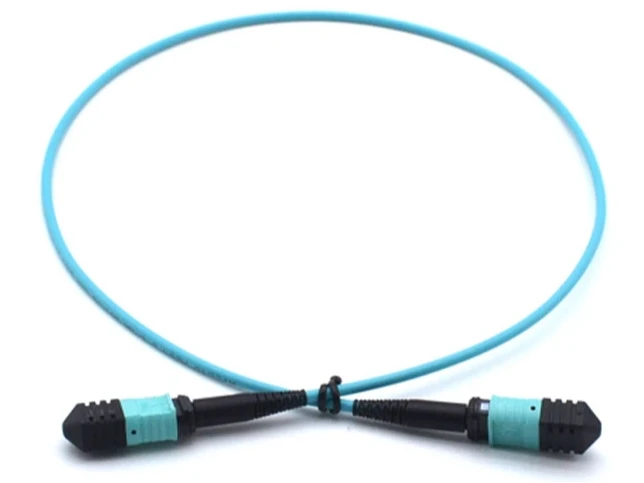

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- OM3 sklop od 12 vlakana
- 3,0 mm LSZH kabel; objavljena konfiguracija 1 m
- MM nizak-gubitak IL: tipično<0.30 dB; max <0.5 dB

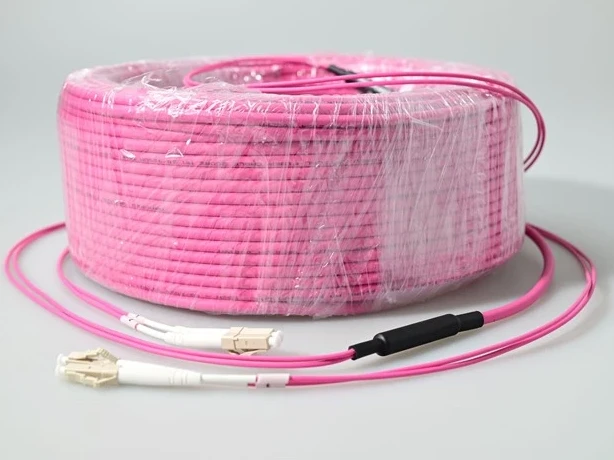

LC na LC OM4 višemodni dupleks patch kabel
- 1,25 mm mali-form-ferule
- IEC 61754-20 sučelje konektora
- Navedene opcije uspona, plenuma i prilagođenih kabela
LC UPC OM3 Uniboot Multimode Patch kabel
- OM3 laser-optimizirano vlakno od 50/125 µm
- 10G doseže do 300 m na 850 nm
- OFNR i OFNP; standardne duljine od 0,5 m do 30 m
Prilagođeni LC/UPC jedno-modni patch kabel
- 9/125 µm jedno-modna opcija
- IL Manje ili jednako 0,30 dB IEC stupanj C; Manje od ili jednako 0,15 dB IEC razreda B
- 0,9/2,0/3,0 mm; PVC, LSZH ili OFNP
MTP/MPO adapter s navlakom za poravnanje
- Uneseni gubitak 0,2 dB max
- Minimalno 1000 ciklusa parenja
- S prirubnicom/bez prirubnice; simplex/duplex; RoHS navedeno

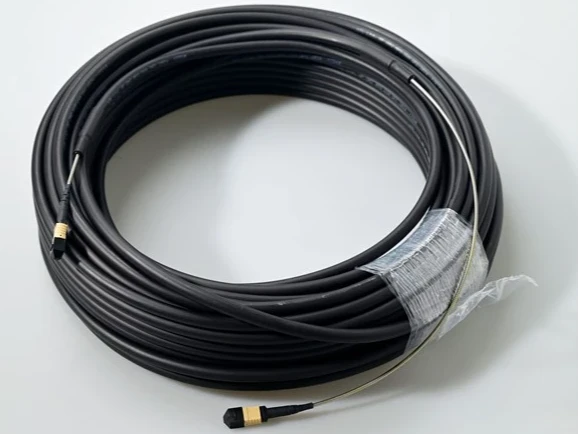

MPO/MTP oklopljeni spojni kabel od optičkih vlakana
- OS2, OM3 ili OM4; 8, 12, 24, 48, 72 ili 144 vlakna
- Spiralni oklop od nehrđajuće-čelične trake
- IEC 61754-7 i TIA 604-5
LC/LC Duplex Multimode adapter
- Vrsta LC adaptera; duplex tijelo
- UPC polish sučelje
- Multimode; bez-konfiguracije prirubnice

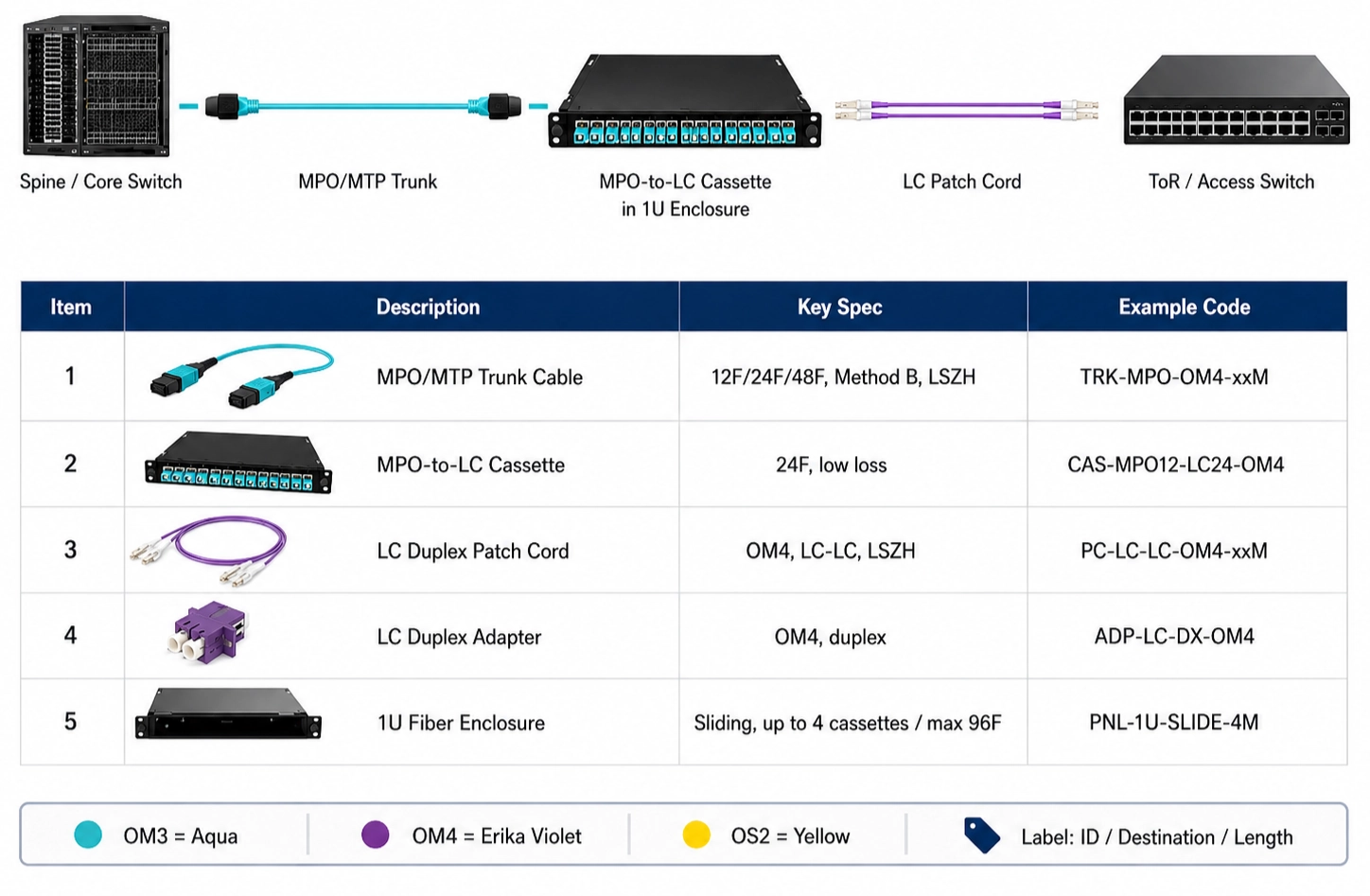

Arhitektura optičkog kabliranja podatkovnog centra visoke-gustoće prema ulozi veze
Korisni plan strukturiranog kabliranja počinje točkama povezivanja, a ne generičkim popisom kabela. Mapirajte sučelje opreme i metodu krpanja u svakoj fazi, zatim dodijelite spol konektora, polaritet, ocjenu vlakana i omotač cijelom kanalu.
Poslužitelj ili pohrana
Potvrdite LC duplex ili izravno MPO/MTP sučelje primopredajnika i potrebnu kvalitetu vlakana.
01
ToR / EoR prekidač
Upotrijebite LC patching za duplex priključke ili MPO/MTP breakout za paralelnu-u-dvostruku konverziju.
02
Rack Patch Field
Uskladite LC duplex ili MPO/MTP adaptere s kupčevim-otiskom ploče ili kasete.
03
Red / okosnica Trunk
Unaprijed{0}}završeni MPO/MTP sklopovi konsolidiraju vlakna i smanjuju rad na završetku na terenu.
04
MDA / Cross-Connect
Sačuvajte evidenciju o označavanju, polaritetu i-proračunu kroz strukturirani kablovski put.
05
| Stanje projekta | Preporučeni smjer kabliranja | Kupac mora potvrditi | Relevantni Evolux opseg |
|---|---|---|---|
| Krpanje duplex opreme | LC-na-LC duplex ili uniboot kabel | Vrsta vlakana, poliranje, duljina, omotač, označavanje otvora | OM3/OM4 višemodni i 9/125 µm jedno-modni LC sklopovi |
| Paralelna kralježnica | MPO/MTP trunk | Dizajn vlakana 8/12/24, spol, polaritet, orijentacija ključa, klasa gubitka | MPO/MTP sklopovi u konfiguracijama OS2, OM3 i OM4 |
| Paralelna-na-dupleksna migracija | MTP/MPO-na-LC proboj | Mapiranje primopredajnika, redoslijed parova LC, spol i ukupni gubitak kanala | 8-vlaknasti OM4 MTP ženski na četiri LC UPC dvostruki sklop |
| Veliki{0}}promet ili izložena staza | Oklopljeni sklop od više-vlakana | Broj vlakana, geometrija kabela, ograničenja trase i kontrola savijanja | Spiralne opcije MPO/MTP oklopljene-čelikom |
| Panel ili kazetna spojka | LC ili MPO/MTP adapter | Kompatibilnost otiska, prirubnice, orijentacije ključa, načina rada i poliranja | LC duplex i MTP/MPO adapteri s prirubnicom ili bez prirubnice |
Svjetlovodni kabel MPO/MTP podatkovnog centra za kompaktne kanale i prekidne veze
Evoluxov objavljeni asortiman podržava dvije praktične MPO/MTP uloge u strukturiranom sustavu:multi{0}}fiber trunking između distribucijskih točakai rastavne sklopove koji predstavljaju duplex konektore za opremu.
8 vlakana → 4 LC duplex para
Izvedba proboja navedena je za obje vrste konektora
Sklop OM4 od 8- vlakana koristi MTP ženski konektor i četiri LC UPC duplex kraja. Njegova objavljena ograničenja odvajaju MTP sučelje pri maksimalnom unesenom gubitku od 0,35 dB od LC sučelja pri manjem ili jednakom 0,2 dB, tako da kupac može staviti svaku vezu u proračun gubitaka kanala umjesto da se oslanja na jednu nedefiniranu tvrdnju o "niskom gubitku".
8–144 vlakna objavljena
Standardne i oklopne konstrukcije rješavaju različite putove
Standardni MPO/MPO-OM3-12F-3.0MM-LSZH-1M proizvod prikladan je za kompaktne unutarnje kanale, dok armirani MPO/MTP asortiman dodaje spiralnu traku od nehrđajućeg čelika.Oklop treba odabrati za mehaničku izloženost; ne zamjenjuje potrebu za potvrđivanjem kontrole savijanja, gubitka konektora, polariteta ili kompatibilnosti ploče.
LC podatkovni centar optičkim kablovima za gustu sklopku i krpanje poslužitelja
LC sklopovi odgovaraju priključcima opreme i patch poljima gdje svaka veza koristi dupleksni par prijenos/prijem. LC ferula od 1,25 mmpruža manje sučelje od SC-a, dok uniboot konstrukcija smanjuje broj kabelskih tijela provučenih kroz gusti stalak.
OM3: 10G do 300 m na 850 nm
Koristite OM3 gdje ga primopredajnik i doseg podržavaju
Objavljeni LC UPC OM3 uniboot kabel koristi laser-optimizirano vlakno od 50/125 µm i nudi se u verzijama OFNR i OFNP. Evolux navodi standardne duljine od 0,5 m do 30 m i prihvaća prilagođene duljine, dopuštajući BOM-u da kontrolira višak servisne-petlje umjesto da koristi jednu duljinu za svaku poziciju stalka.
OM4 ili 9/125 µm pojedinačni-mod
Odaberite kvalitet vlakana iz optike, a ne samo boju
LC portfelj uključujeOM4 multimode duplex proizvodi prilagodljive jedno-modne sklopove od 9/125 µm s opcijama PVC, LSZH ili OFNP kabela. Boja jakne može podržavati identifikaciju, ali specifikacija kupnje treba izričito navesti način rada vlakana, poliranje, ocjenu jakne i izmjerene IL/RL zahtjeve.
Gubici-Proračun, kontrole polariteta i sučelja za optičko kabliranje podatkovnog centra
Ono što unaprijed{0}}prekinuti sklop čini implementirajućim je dogovor između svakog atributa veze. Ove provjere treba riješiti na odobrenom crtežu ili sastavnici prije proizvodnje.
Proračun optičkog gubitka
Dodajte navedene gubitke konektora i adaptera na svakom spojenom paru, plus prigušenje vlakana i inženjersku marginu. Zatražite format izvješća IL/RL s ponudom.
MPO/MTP polaritet
Definirajte mapu vlakana od kraja do- kraja i orijentaciju ključa. Samo "MPO/MTP kompatibilan" ne identificira zadržava li kanal prijenosne i prijamne staze.
Spojnica spol
Mapirajte zakačena i ne zakačena sučelja na primopredajnicima, trankovima, adapterima i kazetama. Dva pričvršćena konektora ne mogu se pravilno spojiti.
Vrsta vlakana i optika
Usporedite OM3, OM4 ili OS2 s valnom duljinom, brzinom prijenosa podataka i dosegom na podatkovnoj tablici primopredajnika. Nemojte zamijeniti vrstu vlakana bez ponovne provjere kanala.
Jakna i put
Navedite LSZH, OFNR, OFNP ili drugu potrebnu konstrukciju, zajedno s promjerom kabela, okolinom usmjeravanja i potrebama mehaničke zaštite.
Plan identifikacije
Navedite konvenciju o imenovanju priključaka, oznake po kraju, boje jakne ili čizme, raspored duljina i skupine pakiranja potrebne za redoslijed instalacije.
Pošaljite kompletnu BOM za kablove od pasivnih vlakana na pregled
Voditelj nabave ili proizvodni inženjer trebao bi pružiti dovoljno informacija za identifikaciju svakog spojnog sučelja i svake komercijalne varijante. Time se smanjuju petlje razjašnjavanja i testiranje uzorka čini smislenim.
Primjena i topologija:poslužitelj, pohrana, ToR/EoR, backbone, MDA ili cross{0}}connection uloga.
sučelja:vrsta konektora, poliranje, broj MPO/MTP vlakana, spol, orijentacija ključa i polaritet.
Optički mediji:OM3, OM4 ili OS2, valna duljina, brzina prijenosa podataka, doseg i potrebna klasa gubitaka.
Mehanička izrada:duljina kabela, promjer, duljina probijanja, ocjena plašta, oklop i zahtjevi za povlačenjem.
Komercijalni detalji:količina po konfiguraciji, količina uzorka, etikete, logo, pakiranje i potrebni dokumenti.
Prilagođena konfiguracija optičkih kablova podatkovnog centra i pregled crteža
Evolux navodi da se kombinacije konektora, duljine kabela, načini vlakana, tipovi poliranja, strukture kabela, boje omotača i prtljažnika, oznake i pakiranja mogu pregledati za-nabavku temeljenu na projektu.
Podrška za specifikacije i crteže
Podijelite crtež, uzorak proizvoda, postojeću specifikaciju ili topologiju. Pregled bi trebao zaključati mapiranje konektora, dimenzije prijelaza, toleranciju duljine, omotač, položaj naljepnice i jedinicu pakiranja prije nego što se proizvede uzorak.
- Pregled sastavnice i topologije
- Usklađivanje konektora i vlakana
- Standardna ili prilagođena konfiguracija
Isporuka uzoraka, malih-serija i velikih količina
Stranica potvrđuje procjenu uzoraka, prilagodbu malih-serija i masovnu proizvodnju. Ne objavljuje jedan fiksni MOQ ili ciklus uzorkovanja za sve sklopove podatkovnog centra jer konfiguracija i količina utječu na narudžbu.
- Uzorak kompatibilnosti
- Evaluacija učinka
- Odobreni uzorak kao referenca za proizvodnju
Privatna marka i identitet instalacije
Dostupna prilagodba uključuje boje jakne i čizme, oznake kabela, oznake proizvoda, logotipe, neutralna pakiranja i pakiranja-specifična za kupca. Definirajte tekst, format crtičnog koda i kraj-A/kraj-B konvenciju u odobrenom ilustraciji.
- Prilagođene oznake kabela i proizvoda
- Pregled logotipa i pakiranja
- Kodiranje boja prema projektu
Standardi i zapisi o kvaliteti za nabavu sklopova optičkih kabela
Najkorisniji dokaz kvalitete vezan je za točan proizvod i seriju. Stranice proizvoda Evolux objavljuju sljedeće standarde sučelja, izjave o materijalima i mogućnosti testiranja; kupci bi trebali zatražiti primjenjivi dokument uz navedeni SKU.
IEC 61754-7 i TIA 604-5
Objavljeno za MPO/MTP oklopni sklop i asortiman MPO/MTP adaptera. Ove reference definiraju više-sučelje konektora vlakana i podržavaju provjere međusobnog povezivanja.
Telcordia GR-326 i JIS
Navedeno na stranici s maksimalnim -gubitkom MTP/MPO adaptera od 0,2 dB. Potvrdite točnu kvalifikaciju ili dokument o sukladnosti za konfiguraciju adaptera koja se naručuje.
OFNP omotač kabela
Objavljeno za sklop od 8-vlakana OM4 MTP-to-LC. Ovo identificira navedenu konstrukciju plenumskog kabela; projektant ostaje odgovoran za prihvaćanje lokalnog koda.
IEC 61754-20
Objavljeno za LC OM4 duplex patch kabel. Identificira sučelje LC konektora koje se koristi u priključcima opreme SFP, XFP i SFP+.
RoHS usklađenost materijala
Navedeno za MTP/MPO adapter. Za evidenciju nabave zatražite aktualnu izjavu koja identificira navedeni proizvod ili obitelj materijala.
Izvještavanje-o gubitku pri umetanju/povratu-
Evolux navodi da se mogu dostaviti IL/RL izvješća. Navedite valnu duljinu, granicu, metodu ispitivanja, osnovu uzorkovanja i jesu li potrebni serijalizirani rezultati.
Evolux navodi da je osnovan 2013. godine i ima više od 10 godina iskustva u industriji optičkih vlakana. Na pregledanim stranicama nije objavljen nijedan podatkovni{3}}centar-ukupna isporuka ili imenovani slučaj podatkovnog centra, tako da ova stranica rješenja ne dodjeljuje neprovjereni broj implementacije segmentu podatkovnog centra.
Rješenje za optičko kabliranje podatkovnog centra FAQ
Koje informacije treba uključiti u Zahtjev za ponudu za optičko kabliranje podatkovnog centra?
Navedite ulogu veze, primopredajnik ili sučelje opreme, vrstu konektora, način rada vlakana, broj vlakana, polaritet, spol konektora, poliranje, duljinu kabela, ocjenu omotača, količinu po duljini, označavanje i pakiranje. Topologija, sastavnica, crtež, uzorak ili trenutna specifikacija pomažu Evoluxu da provjeri kompatibilnost komponenti prije ponude.
Kada bi podatkovni centar trebao koristiti LC duplex umjesto MPO/MTP?
Koristite LC duplex gdje aktivna oprema i patch polja otkrivaju duplex LC portove i veza nosi jedan par prijenos/prijem. Upotrijebite MPO/MTP za više-slojeve vlakana, paralelne-optičke priključke ili agregaciju visoke-gustoće; kabelski svežanj MPO/MTP-na-LC ili prijelaz kazete može povezati dvije vrste sučelja.
Kako bi kupci trebali izabrati između OM3, OM4 i OS2?
Uskladite vlakno sa specifikacijom primopredajnika, valnom duljinom, dosegom i instaliranim pogonom. Evolux navodi OM3 i OM4 50/125 µm multimode sklopove i OS2 9/125 µm single{6}}mode opcije; potvrdite točnu ocjenu prema tablici s podacima o opremi umjesto odabira samo po boji jakne.
Koji MPO/MTP detalji moraju biti potvrđeni prije proizvodnje?
Potvrdite broj vlakana, spol konektora, orijentaciju ključa, metodu polariteta, UPC ili APC poliranje, stupanj vlakana, klasu gubitka i mapiranje kraja-to-kraja. Ovi atributi rade kao jedan sustav, tako da ispravan tip kabela s pogrešnim polaritetom ili spolom ipak može spriječiti rad veze.
Koji su MOQ i vrijeme isporuke uzorka za prilagođene optičke kabele za podatkovne centre?
Evolux navodi da podržava uzorke, prilagodbu malih-serija i masovnu proizvodnju, ali web-mjesto ne objavljuje fiksni brojčani MOQ ili vrijeme isporuke uzorka za ovo rješenje. I jedno i drugo treba biti potvrđeno nakon pregleda konektora, vlakana, duljine, omotača, označavanja,-izvješća o ispitivanju i zahtjeva za količinom.
Može li Evolux osigurati privatne-kabele s oznakom i dokumentaciju za testiranje?
Objavljeni opseg prilagodbe uključuje boje jakne i čizme, oznake kabela, oznake proizvoda, logotipe, neutralno ili -specifično pakiranje kupca i konfiguraciju proizvoda. Podrška za podatkovnu tablicu i-gubitak/povrat-test gubitka-izvješća također je navedena; definirajte jesu li izvještaji batch-temeljeni ili serijalizirani u odobrenoj specifikaciji narudžbe.
Izgradite BOM optičkog kabla svog podatkovnog centra oko stvarnih sučelja
Pošaljite topologiju, sučelja primopredajnika, mapiranje konektora, zahtjeve OM3/OM4 ili OS2, duljine, omotač, količine i plan označavanja. Evolux može pregledati sklopove pasivnih kabela i adaptere prema dostavljenoj specifikaciji.
