FTTH ODN rješenje za brzu i pouzdanu implementaciju optičkog pristupa
Evolux isporučuje-pasivne optičke komponente za FTTH, FTTx i PON pristupne mreže, uključujući SC/APC konektore, adaptere, pigtailove, patch kabele, PLC razdjelnike i priključne kutije.
FTTH ODN rješenje za brzu i pouzdanu implementaciju optičkog pristupa
Evolux isporučuje-pasivne optičke komponente za FTTH, FTTx i PON pristupne mreže - SC/APC konektore, adaptere, pigtailove, patch kabele, PLC razdjelnike i priključne kutije.
Od krpanja u središnjem uredu do posljednje-milje pada pretplatnika, naše rješenje proizvoda FTTH pomaže telekom operaterima, izvođačima i distributerima izgraditi stabilne, skalabilne i lake-za-instalaciju optičkih distribucijskih mreža.
uši Iskustvo opskrbe optičkim vlaknima
Optički konektori isporučeni
Podržane FTTH & FTTx projektne narudžbe
Označavanje i pakiranje dostupno

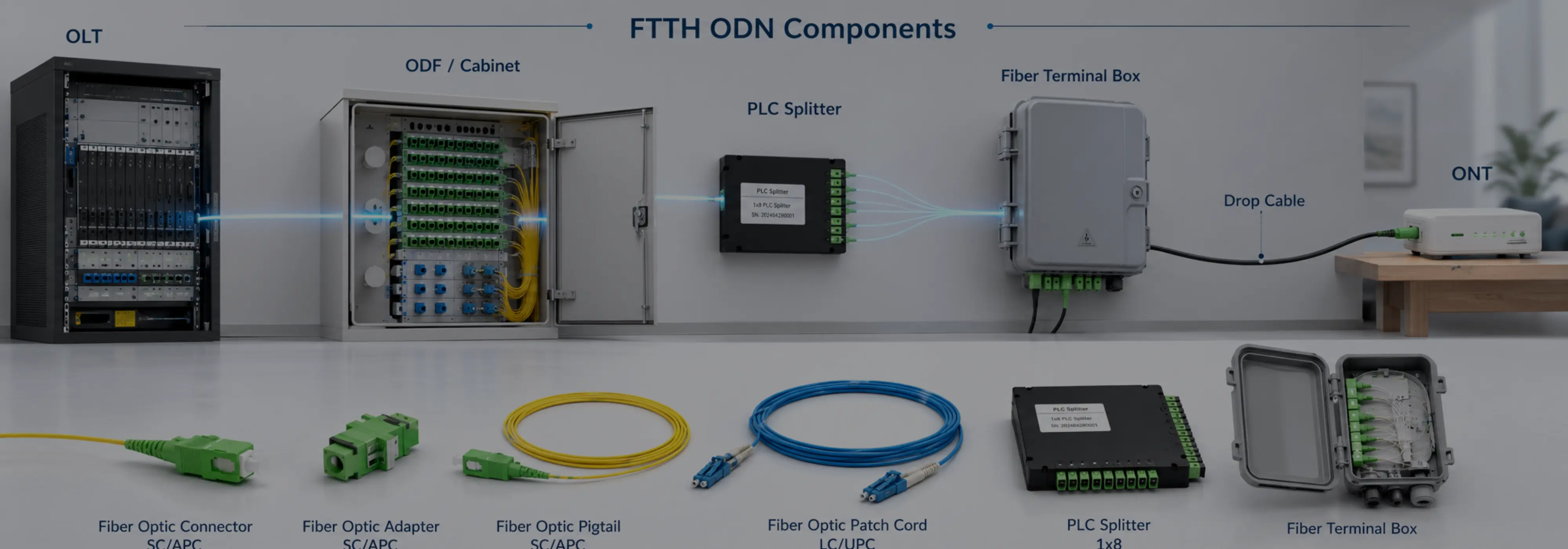

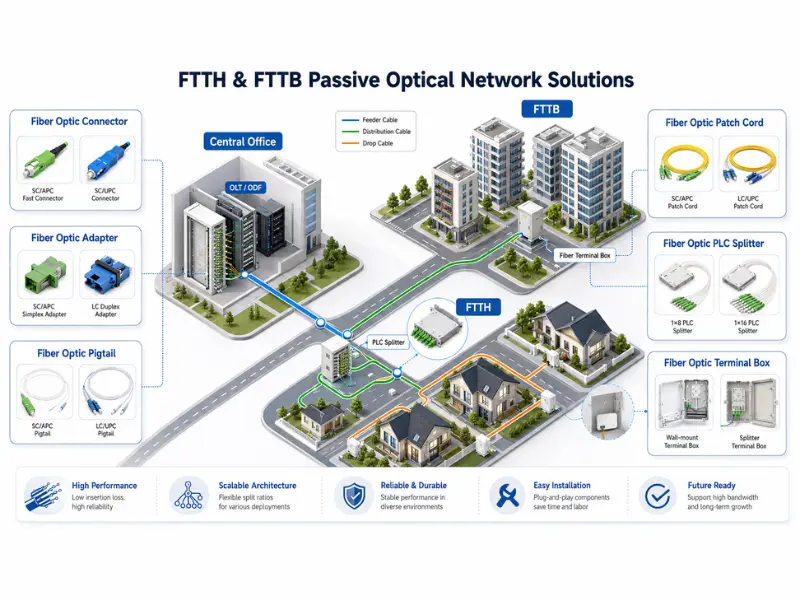

Tipična FTTH ODN mrežna arhitektura
U tipičnoj FTTH PON mreži, pasivne optičke komponente povezuju središnji ured s krajnjim korisnicima bez aktivne opreme u distribucijskom putu. Evolux osigurava ključne pasivne komponente koje se koriste za razdvajanje, spajanje, krpanje, terminaciju i pretplatničko povezivanje
OLT
Središnji ured
01
ODF / Kabinet
Napojni kabel
02
PLC Splitter
1×4 – 1×64
03
Priključna kutija
Distribucija
04
Ispusti → ONT
Pretplatnik
05
Svaki dio FTTH mreže zahtijeva kompatibilne pasivne komponente. Vrsta konektora, omjer razdjelnika, kapacitet priključne kutije, vrsta vlakna i okolina instalacije utječu na performanse mreže i učinkovitost instalacije. Evolux pomaže korisnicima odabrati odgovarajuće proizvode prema topologiji projekta, količini pretplatnika i scenariju implementacije.
Preporučene FTTH obitelji proizvoda
Evolux pruža glavne obitelji pasivnih optičkih proizvoda koji se koriste u FTTH i PON pristupnim mrežama. Ovi se proizvodi mogu isporučiti pojedinačno ili kombinirati u prilagođenu BOM projekta FTTH.
Konektor za optičko vlakno
SC/APC brzi konektor, SC/UPC konektor i LC konektor za završetak polja, ONT priključak, priključnu kutiju i krpanje.
Koristi se u: terminaciji polja · ONT · krpanju
Fiber Optic Fast Connector Sc Apc
Fiber Optic Sc Connector
Lc konektori za optička vlakna
Optički adapter
SC/APC simplex adapter, LC duplex adapter i prirubnički adapter za priključne kutije, razvodne kutije, ODF i razdjelne kutije.
Koristi se u: priključnoj kutiji · ODF · razdjelnoj kutiji

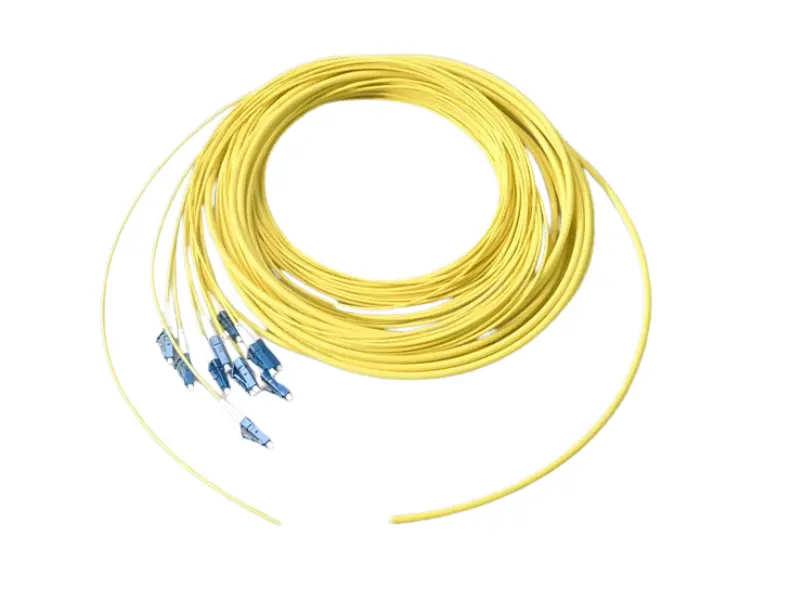

Fiber Optic Pigtail
SC/APC i LC/UPC spojnice u vlaknima OS2 G.657A1/A2 za točke spajanja, priključne kutije i razvodne okvire.
Koristi se za: spojne točke · priključnu kutiju · ODF

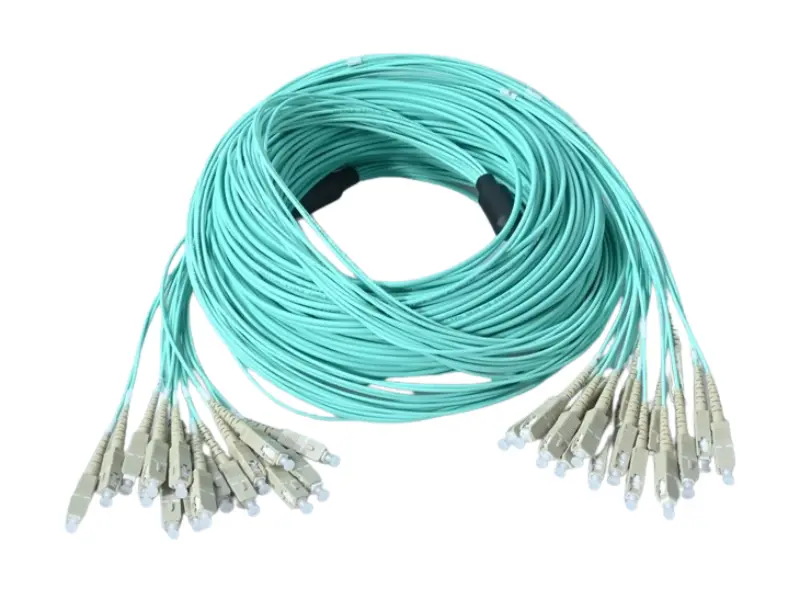

Patch kabel od optičkih vlakana
SC/APC simplex, LC i armirani patch kabeli za OLT, ODF, razdjelnik, priključnu kutiju i ONT priključak.
Koristi se u: OLT · ODF · razdjelnik · ONT

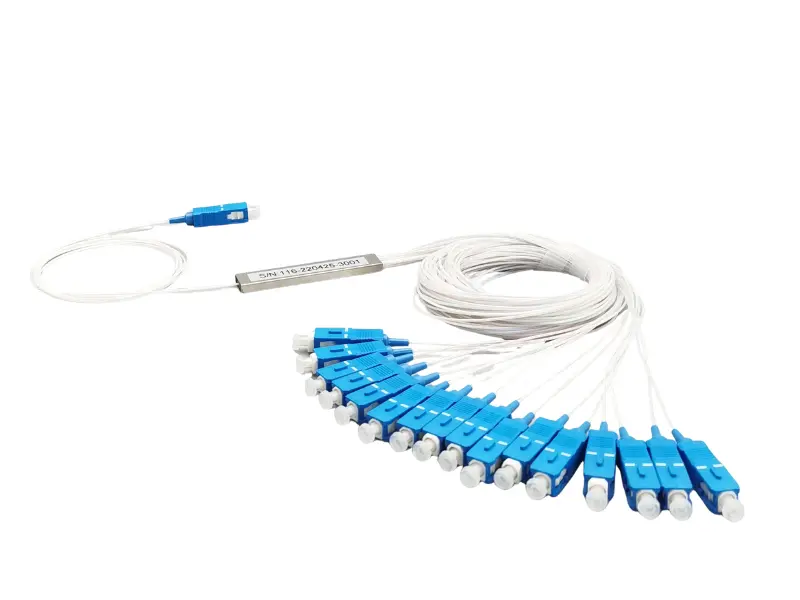

PLC razdjelnik optičkih vlakana
1×4, 1×8, 1×16, 1×32 i 1×64 PLC razdjelnici za PON razdvajanje signala, centralizirano i sekundarno dijeljenje.
Koristi se u: PON razdvajanju · centralizirano · sekundarno
Priključna kutija s optičkim vlaknima
Priključne kutije s 2 do 24 jezgre, razdjelne kutije i zidne-kutije za hodnike, zidove, stupove i pretplatničke pristupne točke.
Koristi se u: hodniku · zidu/stupu · pristupnim točkama
Bilo da vaš projekt treba standardne SC/APC patch kabele ili cijeli set priključnih kutija, PLC razdjelnika, adaptera i pigtailova - Evolux podržava fleksibilno usklađivanje proizvoda za različite modele postavljanja FTTH.
Vrste FTTH rješenja za različite potrebe implementacije
Različiti FTTH projekti zahtijevaju različite metode instalacije. Evolux podržava FTTH-zasnovan na spajanju, unaprijed-terminirani FTTH i MDU rješenja za distribuciju optičkih vlakana.

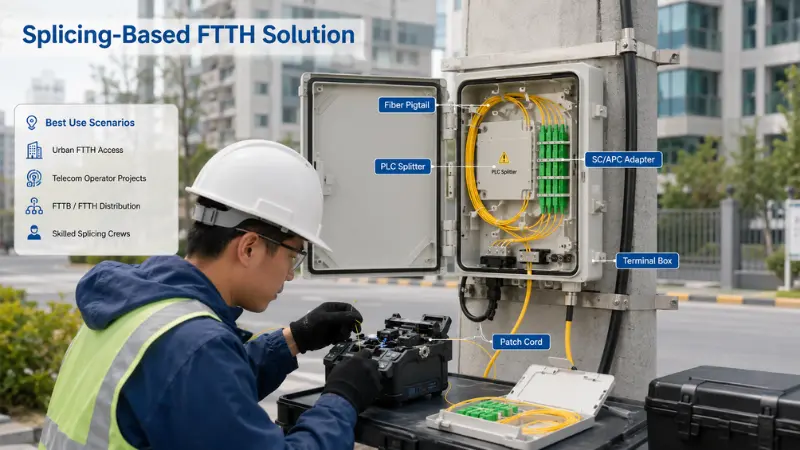

FTTH rješenje-temeljeno na spajanju
Za tradicionalne FTTH projekte, troškovno{0}}osjetljive pristupne mreže i implementacije gdje je potrebno fuzijsko spajanje na terenu.
Osnovna korist:stabilna veza i fleksibilno usmjeravanje - izgrađeno za-dugotrajne fiksne pristupne mreže.
Fiber pigtails spojeni su fuzijom s dovodnim ili distribucijskim vlaknima, dok adapteri i priključne kutije pružaju organizirane, zaštićene spojne točke - idealne za projekte kojima je potrebna stabilna dugoročna-izvedba i fleksibilno usmjeravanje na licu mjesta.
- SC/APC adapter
- PLC Splitter
- Priključna kutija
- Patch kabel
Najbolji scenariji korištenja
- Urbane FTTH pristupne mreže
- Projekti telekom operatera
- FTTB / FTTH distribucijske točke
- Timovi s vještim ekipama za spajanje

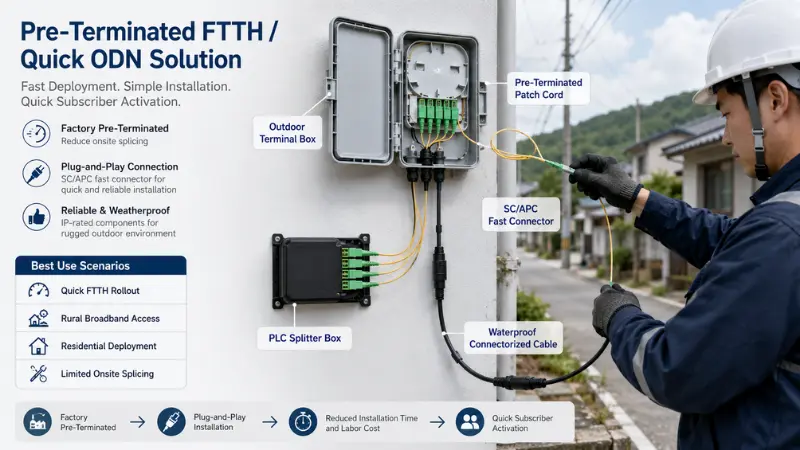

Pre-prekinuti FTTH / Quick ODN
Za brzu aktivaciju pretplatnika, niske-stambene zgrade, ruralni širokopojasni pristup i tržišta s visokim troškovima rada.
Osnovna korist:smanjiti spajanje polja, pojednostaviti instalaciju i ubrzati aktivaciju pretplatnika.
Tvornički-završeni kablovi, konektori i priključne kutije poboljšavaju brzinu postavljanja i smanjuju pogreške pri instaliranju - prilagođeni brzim FTTH uvođenjima gdje su učinkovitost instalacije i dosljedna kvaliteta najvažniji.
- Opis Opis Opis
- Tehnički podaci
- Značajke
- Prijave
Najbolji scenariji korištenja:
- Brzo uvođenje FTTH
- Ruralni širokopojasni pristup
- Razmještaj stambene zajednice
- Ograničeni resursi za spajanje na licu mjesta

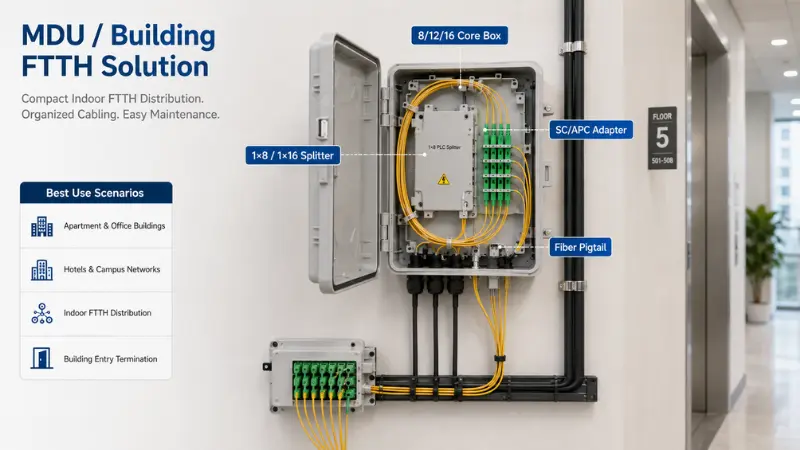

MDU / Izgradnja FTTH rješenja
Za stanove, poslovne zgrade, hotele, kampuse i više{0}}stambene jedinice.
Osnovna korist:kompaktna distribucija vlakana za više{0}}stambene jedinice i ulazne točke u unutarnje zgrade.
Za MDU i izgradnju FTTH, kompaktna distribucija i jednostavno održavanje su ključni. Evolux nudi priključne kutije, razdjelnike, adaptere, pigtailove i unutarnje spojne kabele za pristupne točke na hodniku, katu-i pretplatničkoj-strani.
- 8/12/16 Core Box
- 1×8 / 1×16 Splitter
- SC/APC adapter
- Fiber Pigtail
Najbolji scenariji korištenja
- Stambene i poslovne zgrade
- Mreže hotela i kampusa
- Indoor FTTH distribucija
- Završetak ulaza u zgradu
Kako odabrati FTTH proizvode za svoj projekt?
Prava FTTH konfiguracija ovisi o strukturi mreže, dizajnu razdjelnika, okruženju instalacije i broju pretplatnika. Koristite ovaj vodič za odabir odgovarajućih pasivnih komponenti prije nego što zatražite ponudu.
| Stanje projekta | Preporučeni smjer | Podaci za potvrdu |
|---|---|---|
| Centralizirano cijepanje | PLC razdjelnik / ABS / LGX | Omjer razdjelnika, količina priključaka, tip konektora, prostor za ugradnju |
| Sekundarno cijepanje | Priključna kutija s razdjelnikom | Gustoća korisnika, količina poda, način održavanja |
| Montaža na vanjski zid / stup | Vanjska priključna kutija IP65 | Vodonepropusna razina, smjer ulaska kabela, način montaže |
| Koridor / unutarnja instalacija | Kompaktna kutija + pigtail + patch kabel | Zahtjevi-za usporavanje plamena, radijus savijanja, veličina kutije |
| Brza aktivacija pretplatnika | Unaprijed{0}}završeni patch kabel | Duljina kabela, vrsta konektora, ušica za izvlačenje, vodonepropusnost |
| PON mrežna veza | SC/APC konektor + PLC razdjelnik | Omjer razdjelnika, proračun optičke snage, OLT/ONT sučelje |
Za većinu FTTH PON mreža, SC/APC konektori se obično koriste za smanjenje refleksije. Međutim, konačna vrsta konektora uvijek bi trebala odgovarati OLT-u, ONT-u, razdjelniku i specifikaciji projekta. Evolux može pomoći potvrditi kompatibilnost proizvoda prije masovne proizvodnje.
Inženjerske kontrolne točke za FTTH ODN implementaciju
FTTH projekti zahtijevaju više od kupnje proizvoda. Prije potvrđivanja konačnog popisa proizvoda treba uzeti u obzir optičku izvedbu, instalacijsko okruženje, kompatibilnost konektora i testnu dokumentaciju.
KONTROLA 01

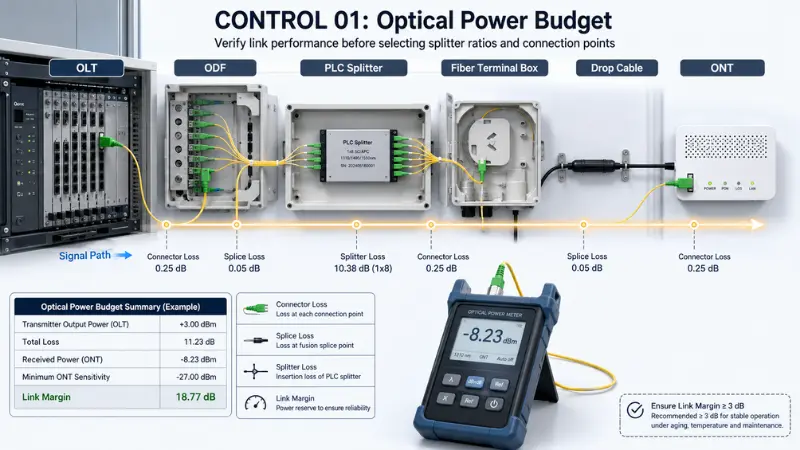

Proračun optičke snage
Potvrdite gubitak razdjelnika, gubitak konektora, gubitak spoja i marginu veze prije odabiraomjeri razdjelnikai spojne točke. Odgovarajući proračun snage održava signal stabilnim od OLT do ONT.

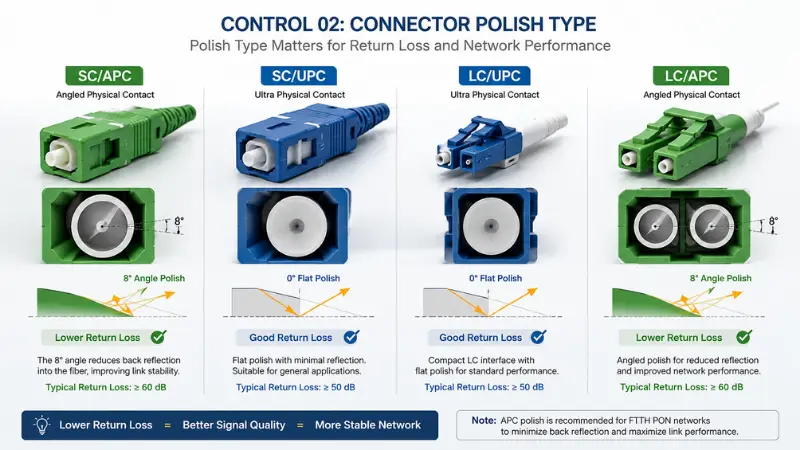

KONTROLA 02
Poljski konektor
PON mreže obično koriste SC/APC jer APC poliranje smanjuje povratne gubitke. SC/UPC, LC/UPC ili LC/APC također se mogu primijeniti - pogledajtePC vs UPC vs APC poliranje.
KONTROLA 03

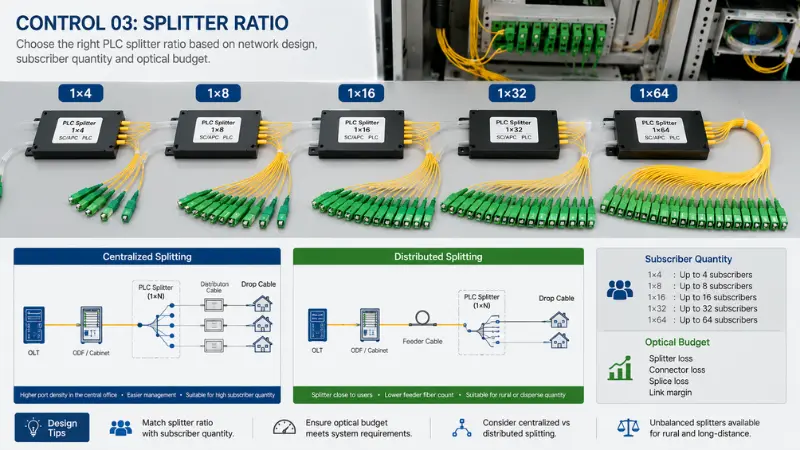

Omjer razdjelnika
Uobičajeni omjeri PLC-a su 1×4, 1×8, 1×16, 1×32 i 1×64. Odaberite prema količini pretplatnika, optičkom proračunu i centraliziranom naspram distribuiranog dizajna - uključujućineuravnoteženo cijepanjeza ruralno.

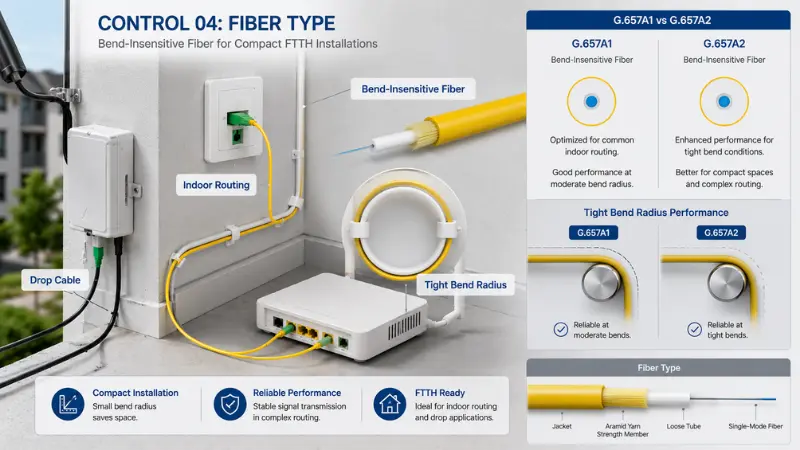

KONTROLA 04
Vrsta vlakana
Za spuštene kabele i unutarnje usmjeravanje, vlakna-neosjetljiva na savijanje poput G.657A1 / G.657A2 preferiraju se za kompaktne prostore i mali radijus savijanja. Usporedijedno-mod u odnosu na višemod.
KONTROLA 05

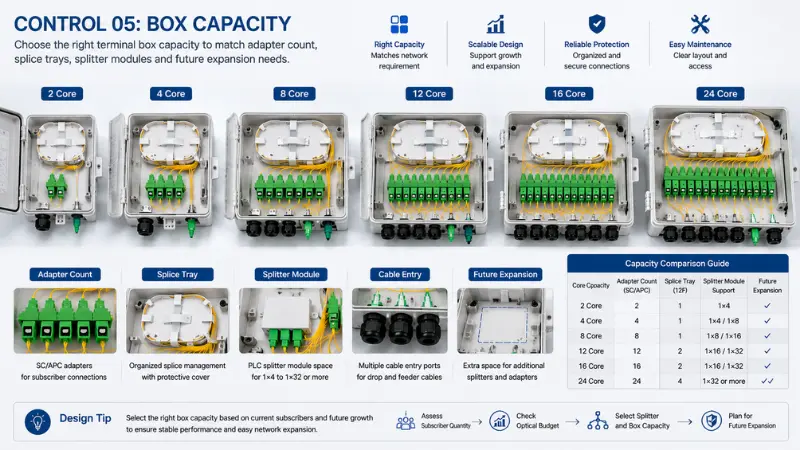

Kapacitet kutije
Podudaranjepriključna kutijakapacitet do broja adaptera, ladica za spajanje, modula razdjelnika i budućeg proširenja. Uobičajene opcije: 2, 4, 8, 12, 16 i 24 jezgre.

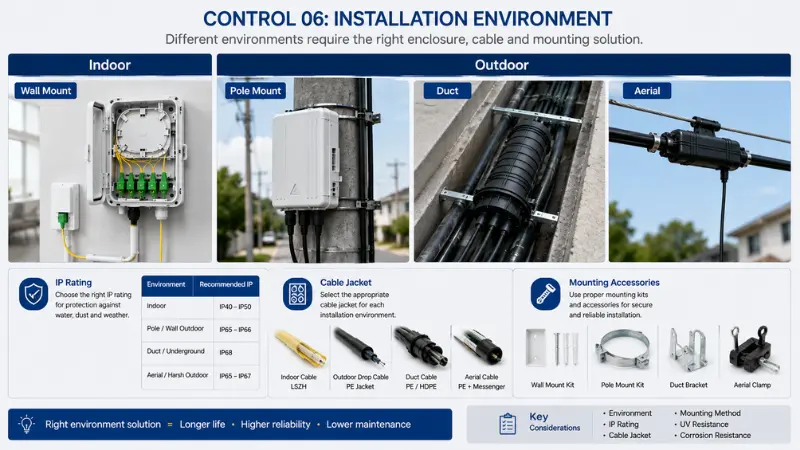

KONTROLA 06
Instalacijsko okruženje
Za unutarnja, vanjska, zidna, stupna, kanalska i zračna okruženja možda će biti potrebni različiti omotači kabela, materijali kutije, IP ocjene i pribor za montažu. Vidjetiunutarnja i vanjska instalacija.
Vodiči za FTTH nabavu i inženjering
Referentni članci koji će pomoći vašem timu u planiranju razdvajanja PON-a, odabiru konektora i pripremi kompletne BOM pasivne komponente FTTH.
Prilagođeno FTTH podudaranje proizvoda i podrška za BOM
Svaki FTTH projekt ima različite zahtjeve. Evolux podržava fleksibilno usklađivanje proizvoda i prilagodbu kako biste mogli pripremiti prave materijale za implementaciju pristupne mreže.
Konektor: SC/APC, SC/UPC, LC/UPC, LC/APC
Duljina kabela i omotač kabela
Omjer PLC razdjelnika
Kapacitet priključne kutije
Unutarnji ili vanjski tip instalacije
Količina adaptera i konfiguracija ploče
OEM oznaka i pakiranje
Podatkovna tablica i izvješće o ispitivanju IL/RL
Pošaljite svoju topologiju mreže, broj pretplatnika, plan razdjelnika i instalacijsko okruženje - naš tim će preporučiti kompatibilne konektore, adaptere, pigtailove, patch kabele, PLC razdjelnike i priključne kutije za vaš FTTH projekt.
FTTH ODN rješenje FAQ
P: Koji su proizvodi obično potrebni za FTTH ODN projekt?
O: Tipični FTTH ODN projekt može zahtijevati konektore za optička vlakna, adaptere, pigtailove, patch kabele, PLC razdjelnike, priključne kutije, kablove i srodne dodatke. Konačni popis proizvoda ovisi o topologiji mreže, omjeru razdjelnika, okruženju instalacije i količini pretplatnika.
P: Može li Evolux pružiti potpunu BOM proizvoda za FTTH?
O: Da. Kupci nam mogu poslati topologiju mreže, broj pretplatnika, plan razdjelnika i okruženje instalacije. Evolux može preporučiti odgovarajuću FTTH pasivnu komponentu BOM na temelju zahtjeva projekta.
P: Koja se vrsta konektora obično koristi u FTTH PON mrežama?
O: SC/APC se obično koristi u FTTH PON mrežama jer pomaže u smanjenju optičke refleksije. Međutim, konačna vrsta konektora treba odgovarati OLT-u, ONT-u, razdjelniku i specifikaciji projekta. Pogledajte naš vodič za SC/APC konektor.
P: Koji su omjeri PLC razdjelnika dostupni?
O: Uobičajeni omjeri PLC razdjelnika uključuju 1×2, 1×4, 1×8, 1×16, 1×32 i 1×64. O drugim konfiguracijama može se raspravljati prema zahtjevima projekta. Pregledajte sve PLC razdjelnike.
P: Možete li podržati-prethodno prekinuta FTTH rješenja?
O: Da. Evolux može podržati unaprijed{1}}završene patch kabele, brze konektore, priključne kutije i srodne pasivne komponente kako bi se smanjilo spajanje na licu mjesta i pojednostavila instalacija.
P: Možete li ponuditi proizvode za unutarnju i vanjsku FTTH instalaciju?
O: Da. Evolux nudi unutarnje i vanjske priključne kutije, patch kabele, pigtailove, adaptere i druge FTTH pasivne komponente. Za vanjske primjene mogu biti potrebne vodootporne kutije, prikladni omotači kabela i odgovarajući pribor za montažu.
Izgradite svoj FTTH ODN projekt s odgovarajućim komponentama pasivnih vlakana
Bilo da trebate standardne FTTH proizvode ili prilagođeni BOM projekta, Evolux vam može pomoći da spojite konektore, adaptere, spojne kabele, kabele za spajanje, PLC razdjelnike i priključne kutije za vašu mrežnu implementaciju.
