Što je1X16 PLC razdjelnik vlakana?

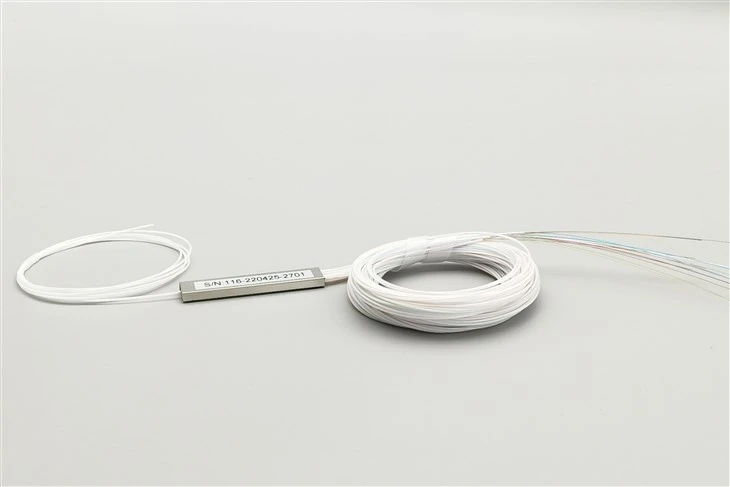

EVOLUX1X16 PLC razdjelnik vlakana, čelična cijev, golo vlakno 250 μm, jednomodnoje dizajniran da zadovolji rastuće zahtjeve globalne telekomunikacijske industrije. Ovaj pasivni optički uređaj povezuje OLT (Optical Line Terminal) i ONU (Optical Network Unit) razdvajanjem jednog ili dva vlakna u više vlakana, čime se omogućuje povezivanje više grana optičkih vlakana. Sa širokim rasponom omjera dijeljenja (1:2, 1:4, 1:8, 1:16, 1:32 i 1:64) i raznim mogućnostima kapsulacije, naš PLC razdjelnik vlakana savršen je za unutarnju, vanjsku i unutarnju/vanjsku primjenu.
Zahtjevi za ekološku izvedbu
|
Ne. |
Testni predmet |
Metoda ispitivanja |
Kriterij |
|
|
Varijacija unesenog gubitka |
Promjena izgleda nakon testa |
|||
|
a |
Visoka temperatura |
85 stupnjeva (±2 stupnja), vrijeme trajanja 96 sati, on-line test |
Manje od ili jednako 0,4 dB |
Bez mehaničkih oštećenja |
|
b |
Niska temperatura |
-40 stupnjeva (±2 stupnja), vrijeme trajanja 96 sati, test na mreži |
Manje od ili jednako 0,5 dB |
izgled, kao npr |
|
c |
vlaga-toplina |
75 stupnjeva (±2 stupnja),95%(±5%)RH, vrijeme trajanja 96h,on-line test |
Manje od ili jednako 0,5 dB |
deformacije, pukotine, |
|
d |
Ciklusiranje temperature |
( -40 stupnjeva ~ + 85 stupnjeva ), jedna cirkulacija 8 sati, 21 puta veća cirkulacija, on-line test |
Manje od ili jednako 0,5 dB |
labavo. Nema loma vlakana, |
|
e |
Natapanje vodom |
Sobna temperatura, voda iz slavine, vrijeme trajanja 168h |
Manje od ili jednako 0,3 dB |
vlakno izvući-van, vlakno |
|
f |
Slana magla |
Fiziološka otopina: 5% NaCl, 6.5 |
Manje od ili jednako 0,3 dB |
greška na krajnjoj točki i oštećenje kabelske brtve itd. |
|
Temperatura: 35 stupnjeva |
||||
|
trajanje: 96 sati |
||||
|
Napomena 1: Test cirkulacije temperature bit će krivulja pretvorbe prikazana dolje, jedna cirkulacija traje 8h, 21 puta. |
||||
Značajke
- Visoko{0}}kvalitetni PLC dizajn sa zaštitnim metalnim kućištem
- PLC mehanizam razdvajanja dijeli ulazni signal na jednake dijelove preko svih izlaznih vlakana
- 900µm labavo cijevno vlakno za lako skidanje, spajanje ili završavanje
- Raspon radne temperature i temperature skladištenja: -40 stupnjeva do 85 stupnjeva
- Valna duljina: 1260nm / 1650nm
Prijave
FTTH/FTTX - Rezidencijalni širokopojasni pristup
- GPON/EPON distribucijske mreže
- Integracija zatvaranja spoja vlakana
- Primjena više-stambenih jedinica (MDU).
- Ispustite kabelske distribucijske točke
- Distribucija vlakana zadnje{0}}milje
Telekom - središnji ured i PON
- OLT razdvajanje portova za pretplatničke linije
- Čvorovi pasivne optičke mreže
- Instalacija ODN ormarića-visoke gustoće
- Distribucija signala u CO objektima
- Redundantne konfiguracije staze
Enterprise - LAN & CATV
- Rascjep okosnice kampusnih vlakana
- Distribucija CATV signala
- Vlakna sustava za nadzor
- Međusobno povezivanje podatkovnog centra
- Postavke ispitivanja i mjerenja
FAQ
P: Zašto odabrati razdjelnik s golim vlaknima umjesto onog s konektorima?
O: Sjajno pitanje - ovo stvarno ovisi o vašem scenariju instalacije. Razdjelnici s golim vlaknima savršeni su kada radite stalne, fiksne instalacije kao što su zatvarači za spajanje ili priključne kutije. Budući da nema konektora, fuzijom ga spajate izravno na svoje optičke kabele. Velike pobjede ovdje? Niža cijena po jedinici, kompaktnija veličina koja odgovara uskim prostorima i zapravo malo bolja optička izvedba budući da nema gubitka konektora o kojem biste trebali brinuti. Vidimo da mnogi FTTH izvođači preferiraju ovo za -uvođenje velikih razmjera gdje ionako sve spajaju.
P: Koliki bi tipični uneseni gubitak trebao očekivati od 1x16 razdjelnika?
O: Za 1x16 PLC razdjelnik, gledate na oko 12-14 dB unesenog gubitka - to je samo fizika dijeljenja jednog signala na 16 jednakih dijelova. Naši razdjelnici obično se nalaze na donjoj granici tog raspona. Dobra vijest je da PLC tehnologija daje vrlo ujednačen gubitak na svih 16 izlaznih priključaka (obično unutar 1,2 dB), što je puno bolje od starijih FBT razdjelnika. Ova ujednačenost je jako bitna kada pokušavate uravnotežiti svoj proračun napajanja na više ONU-ova.
P: Mogu li koristiti ovaj razdjelnik na otvorenom?
O: Paket čelične cijevi je sam po sebi prilično robustan, ali ovdje je stvar - krajevi golih vlakana trebaju zaštitu od okoliša. Dakle, ovo ne biste montirali izloženo vani. Ono što odlično funkcionira je ugradnja unutar spojnog zatvarača otpornog na vremenske uvjete ili vanjskog ormarića. Razdjelnik se bez problema nosi s promjenama temperature (-40 stupnjeva do +85 stupnjeva), zapravo se radi o zaštiti tih golih krajeva vlakana od vlage i fizičkog oštećenja. Imamo kupce koji ih koriste u svim uvjetima, od pustinjske vrućine do skandinavskih zima - naravno unutar odgovarajućih ograđenih prostora.
P: Koja je razlika između opcija golih vlakana od 250 μm i 900 μm?
O: 250μm je sirovo vlakno sa samo primarnim premazom - super kompaktno, idealno za uske prostore kao što su ladice za kasete ili male kutije za spajanje. 900μm ima dodatni čvrsti međuspremnik koji ga čini lakšim za rukovanje i izdržljivijim tijekom instalacije - bolji izbor ako vaši tehničari rade na terenu u manje-ne-idealnim uvjetima. Što se tiče izvedbe-, oni su identični. Većina naših FTTH kupaca koristi 250 μm za gustoću, dok testni laboratoriji i poslovne instalacije često preferiraju 900 μm za lakše rukovanje.
P: Kakav je razdjelnik 1x16 u usporedbi s korištenjem dvaju razdjelnika 1x8 u kaskadi?
O: Dobro razmišljanje o arhitekturi! Jedan 1x16 daje manji ukupni gubitak unesenog signala u usporedbi s kaskadnim spajanjem dva 1x8 (gubitke biste zbrojili u kaskadi). Također je jednostavnije - jedna točka spajanja umjesto više. Međutim, kaskadno spajanje može imati smisla za distribuirane arhitekture gdje se želite podijeliti na različitim lokacijama duž svoje rute. Pomažemo korisnicima u modeliranju njihovih specifičnih proračuna energije cijelo vrijeme - samo nam pošaljite svoj mrežni izgled i mi ćemo vam preporučiti najbolji pristup.
P: Koje valne duljine podržava ovaj razdjelnik?
O: Ovo je jedna od velikih prednosti PLC tehnologije - neovisna je o valnoj duljini-u cijelom rasponu od 1260nm do 1650nm. To pokriva sve vaše valne duljine PON-a: 1310nm uzvodno, 1490nm nizvodno za GPON, 1550nm za video preklapanje ili CATV, pa čak i novije valne duljine za XGS-PON i NG-PON2. Tako da ste -zaštićeni za budućnost - nema potrebe za zamjenom razdjelnika kada nadogradite svoju PON opremu.
