Evolux Fiber: Vaš profesionalni proizvođač adaptera za optička vlakna!
Shenzhen Evolux Fiber Co., Ltd je vodeći pružatelj vrhunskih-rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visoko{2}}kvalitetnih proizvoda od optičkih vlakana. Osnovani 2013. godine i sa sjedištem u Shen Zhenu u Kini, postali smo pouzdano ime u području optičkih vlakana. S jakim fokusom na inovacije i pouzdanost, nastojimo zadovoljiti rastuće zahtjeve globalne telekomunikacijske industrije.
Naše prednosti
Raznovrsni portfelj proizvoda
Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jedno-modnih i više-modnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući kabele od optičkih vlakana, konektore, primopredajnike, adaptere i srodne dodatke kako bismo zadovoljili različite potrebe naših kupaca.
Izvrsna korisnička podrška
Okupili smo tim stručnjaka koji su spremni podržati naše klijente. Oni pomažu klijentima u odabiru pravog rješenja od optičkih vlakana i vode proces implementacije, omogućujući korisnicima da uživaju u sveobuhvatnom pret{1}}prodajnom savjetovanju do post-prodajne podrške i tehničke pomoći.
Napredni objekti za istraživanje i razvoj
Najsuvremeniji---postrojenja za istraživanje i razvoj, oprema i specijalizirani laboratoriji pružaju idealno okruženje za provođenje vrhunskih-istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i procesa proizvodnje.
Profesionalne usluge prilagođavanja
Nudimo mogućnosti prilagodbe koje korisnicima omogućuju da proizvode od optičkih vlakana prilagode svojim specifičnim potrebama. Promjer vlakana, materijal za oblaganje ili vrsta konektora mogu se fleksibilno prilagoditi.
Product Categories
Latest Products
ADAPTER ZA OPTIČKE VLAKNE OEM I NABAVKA NA VELIKO
Pouzdani partner za opskrbu optičkim adapterima za vaše proizvode i projekte
Izvorni standardni, hibridni i multi{0}}fiber adapteri za telekomunikacijske mreže, FTTH sustave, podatkovne centre, opremu za distribuciju vlakana i OEM proizvode za povezivanje.
Evolux isporučuje SC, LC, FC, ST, E2000, MU, MT-RJ i MPO/MTP optičke adaptere u single-mod, multimode, UPC, APC, simplex, duplex i multi-fiber konfiguracijama.
Bilo da nabavljate standardne spojnice za optička vlakna za distribuciju, usklađujete adaptere sa sastavnicom projekta ili razvijate asortiman proizvoda-privatne oznake, naš tim može pomoći potvrditi potrebnu konfiguraciju prije uzorkovanja i masovne proizvodnje.
01
Standardne i prilagođene konfiguracije
Odaberite sučelje konektora, način vlakana, vrstu poliranja, konfiguraciju priključka, strukturu kućišta i pakiranje potrebno za vašu aplikaciju.
02
Podrška-za-produkciju uzorka
Procijenite prikladnost proizvoda, kompatibilnost, izgled i primjenjive zahtjeve za performanse prije nego što nastavite s masovnom proizvodnjom.
03
OEM oznake i pakiranje
Oznake-specifične za kupca, brojevi modela, crtični kodovi, logotipi i pakiranja mogu se dogovoriti za privatne-oznake i narudžbe za distribuciju.
04
Male{0}}serijske i količinske narudžbe
Podrška je dostupna za procjenu uzoraka, prilagodbu malih-serija i skupnu kupnju-na temelju projekta.
Konfigurirajte optički adapter za svoju točnu primjenu
Odabir adaptera za optička vlakna uključuje više od podudaranja naziva konektora. Sučelje konektora, vrsta poliranja, način rada vlakana, gustoća priključaka, čahura za poravnanje, struktura za ugradnju i dizajn kućišta mogu utjecati na kompatibilnost s mrežom, pločom ili opremom u koju će se adapter instalirati.
Pošaljite nam svoje tehničke zahtjeve, postojeću podatkovnu tablicu, crtež ili fizički uzorak. Pregledat ćemo konfiguraciju prije organiziranja uzoraka ili proizvodnje.
Sučelje konektora
Odaberite sučelje konektora koje odgovara vašoj optičkoj mreži, opremi ili sustavu panela.
Dostupne opcije uključuju:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hibridni adapteri
Za hibridne optičke adaptere, navedite potrebno sučelje konektora na svakoj strani.
Način rada s vlaknima
Odaberite način rada vlakana koji odgovara povezanim sklopovima kabela i zahtjevima mrežnog prijenosa.
Dostupne opcije uključuju:
- Pojedinačni-način
- Višemodni
- OM3 konfiguracije
- OM4 konfiguracije
- Opcije specifične-za aplikaciju
Navedite način rada vlakana ili postojeće specifikacije kabela kada tražite uzorke ili ponudu.
poljski tip
Potvrdite vrstu poliranja konektora koju zahtijevaju spojene optičke komponente i sučelja opreme.
Uobičajene opcije uključuju:
- UPC
- Oklopni transporter
- UPC-u-UPC
- APC-na-APC
- Konfiguracije hibridnog poliranja
Za hibridne adaptere navedite potrebnu vrstu poliranja s obje strane gdje je to primjenjivo.
Konfiguracija priključka
Odaberite konfiguraciju priključka prema vrsti konektora, gustoći panela i okruženju instalacije.
Dostupne konfiguracije mogu uključivati:
- Simplex
- Duplex
- četverostruki
- Multi-port
- Multi{0}}vlakna
Navedite potreban broj priključaka i aplikaciju ploče kako bismo mogli potvrditi kompatibilnu strukturu adaptera.
Montaža i struktura kućišta
Odaberite strukturu montaže i kućišta prema otvoru panela, načinu postavljanja i radnom okruženju.
Dostupne strukture mogu uključivati:
- Prirubnica
- Bez prirubnice
- Uskoči-
- Montaža-na vijke
- Zatvoren kapcima
- Metalno kućište
- Plastično kućište
Navedite izrez ploče ili postojeće dimenzije adaptera kada je mehanička kompatibilnost kritična.
Navlaka za poravnanje
Odaberite čahuru za poravnanje u skladu s vrstom konektora, materijalom ferule i potrebnom izvedbom veze.
Dostupne opcije mogu uključivati:
- Keramički rukav
- Metalni rukav
- Split rukav
- Čvrsti rukav
- Mogućnosti rukava-za posebne aplikacije
Ako je potreban poseban materijal rukava, uključite ga u tehničku specifikaciju ili upit.
MPO/MTP konfiguracija
MPO/MTP optički adapteri zahtijevaju nekoliko konfiguracijskih detalja kako bi se osigurala kompatibilnost s cjelovitim više{0}}vlaknastim sustavom.
Molimo navedite:
- Broj vlakana
- Ključna orijentacija
- Potreban polaritet
- Struktura s prirubnicom ili bez prirubnice
- Boja kućišta
- Primjena ploče ili kazete
Također treba potvrditi spol konektora ako utječe na kompletan sklop kabela.
Prilagođeno kućište i identifikacija
Prilagodite izgled adaptera, identifikaciju i pakiranje u skladu s vašim zahtjevima marke ili distribucije.
Dostupne opcije mogu uključivati:
- Boja kućišta
- Boja poklopca protiv prašine
- Označavanje proizvoda
- Oznaka kupca
- Broj modela
- Crtični kod
- Unutarnje pakiranje
- Oznaka vanjske kutije
Dostupnost prilagodbe i MOQ ovise o strukturi proizvoda i količini narudžbe.
PROIZVODNI PROCES ADAPTERA OPTIČKIH VLAKA
Kako se proizvode adapteri za optička vlakna?
Proizvodnja adaptera za optička vlakna zahtijeva točne dimenzije kućišta, stabilno držanje konektora i precizno poravnanje između povezanih sučelja vlakana.
Točan proizvodni proces ovisi o vrsti adaptera, materijalu kućišta, konstrukciji za ugradnju i načinu poravnavanja. Svaka narudžba treba biti proizvedena prema odobrenoj specifikaciji proizvoda, crtežu i zahtjevima za pregled.
Specifikacija i inspekcija materijala
Prije proizvodnje, nacrt proizvoda, konfiguracija adaptera i zahtjevi narudžbe pregledavaju se i potvrđuju.
Ulazna kućišta, čahure za poravnanje, kopče za montiranje, kapci, poklopci za prašinu i druge komponente pregledavaju se na:
- Ispravne dimenzije
- Materijal i boja
- Stanje površine
- Čistoća
- Integritet komponente
- Identifikacija modela i serije
Odobreni crtež, uzorak ili specifikacija koriste se kao referenca za proizvodnju i inspekciju.

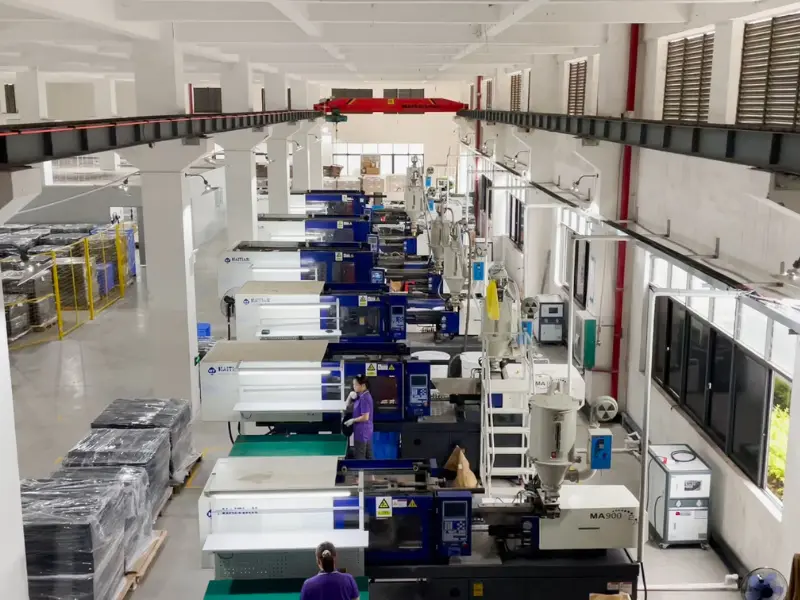

Oblikovanje i obrada kućišta
Plastična kućišta adaptera oblikovana su u skladu s potrebnim sučeljem konektora, montažnom strukturom i bojom za identifikaciju.
Metalna tijela adaptera mogu zahtijevati strojnu obradu, oblikovanje ili površinsku obradu, ovisno o dizajnu proizvoda.
Kućište se pregledava na:
- Dimenzijska točnost
- Površinski nedostaci
- Bljesak ili deformacija
- Struktura prirubnice i spojnice
- Geometrija-ulaza konektora
- Kompatibilnost-montaže na panel
Priprema komponente poravnanja
Za SC, LC, FC, ST, MU, E2000 i druge adaptere-na bazi ferula, keramičke ili metalne čahure za poravnanje čiste se i pripremaju za ugradnju.
Za MPO/MTP adaptere za optička vlakna, priprema se fokusira na:
- Ključna orijentacija
- Pozicioniranje konektora
- Retencijska struktura
- Konfiguracija prirubnice
- Geometrija kućišta
- Kompatibilnost panela
Sve komponente moraju ostati čiste i bez oštećenja prije sastavljanja.

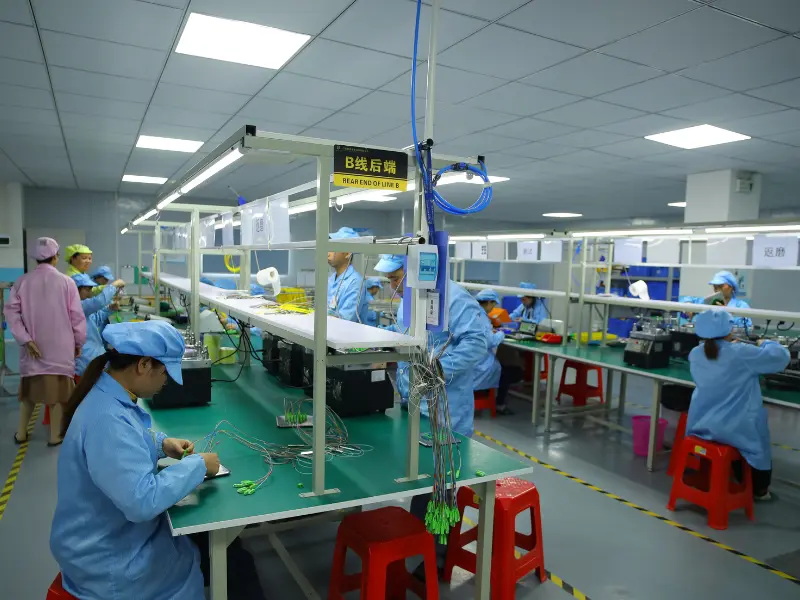

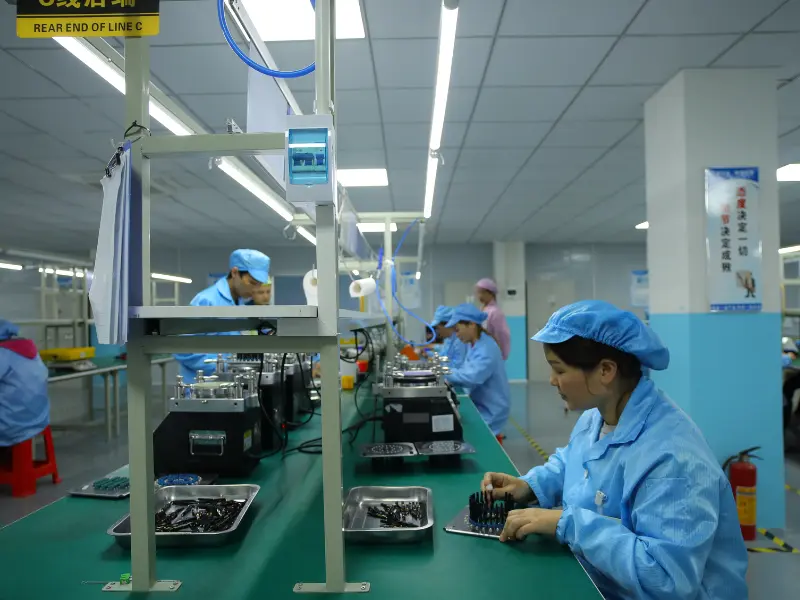

Precizni sklop adaptera
Kućište, komponente za poravnanje i pribor za montažu sastavljeni su prema odobrenom dizajnu proizvoda.
Montaža može uključivati:
- Ugradnja čahure za poravnanje
- Spajanje stambenih dijelova
- Ugradnja montažnih kopči ili vijaka
- Ugradnja kapaka i kapaka za zaštitu od prašine
- Potvrđivanje orijentacije ključa
- Primjena oznaka proizvoda
Kontrolirana montaža pomaže u sprječavanju pomicanja rukavca, oštećenja kućišta i neispravne ugradnje komponenti.

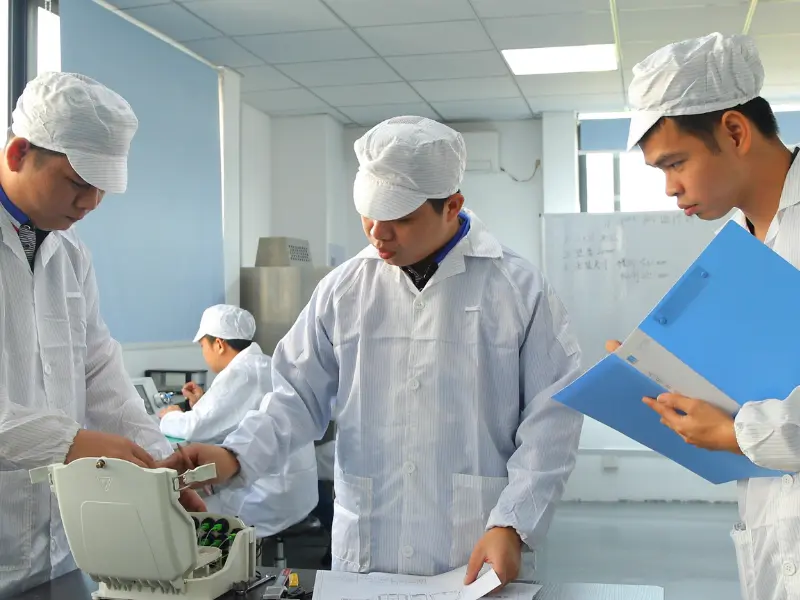

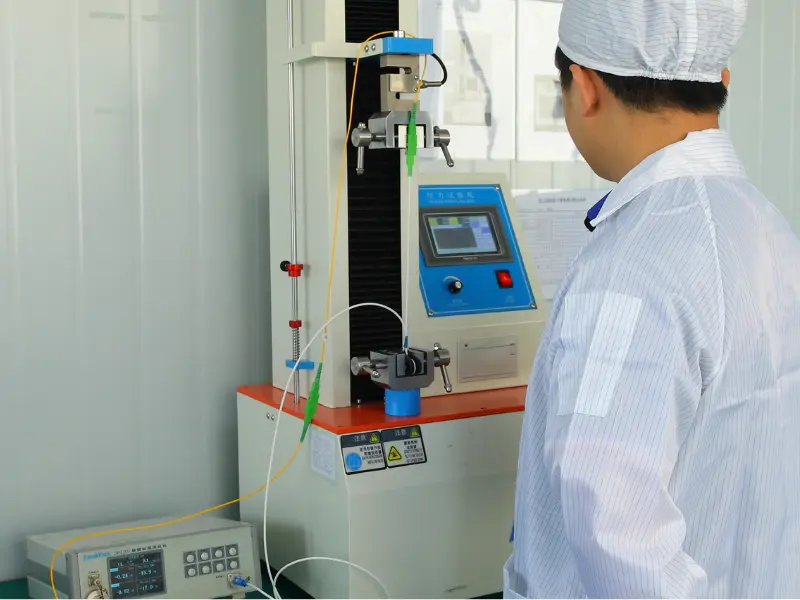

Mehanička i optička provjera
Sastavljeni adapter pregledava se kako bi se potvrdila mehanička kompatibilnost, strukturalna stabilnost i primjenjiva optička izvedba.
Inspekcija i testiranje mogu uključivati:
- Ukupne dimenzije
- Pristajanje ploče
- Umetanje i izvlačenje konektora
- Zadržavanje konektora
- Rad zatvarača
- Ključna orijentacija
- Gubitak umetanja-parova
- Ponovljivost veze
- Trajnost parenja

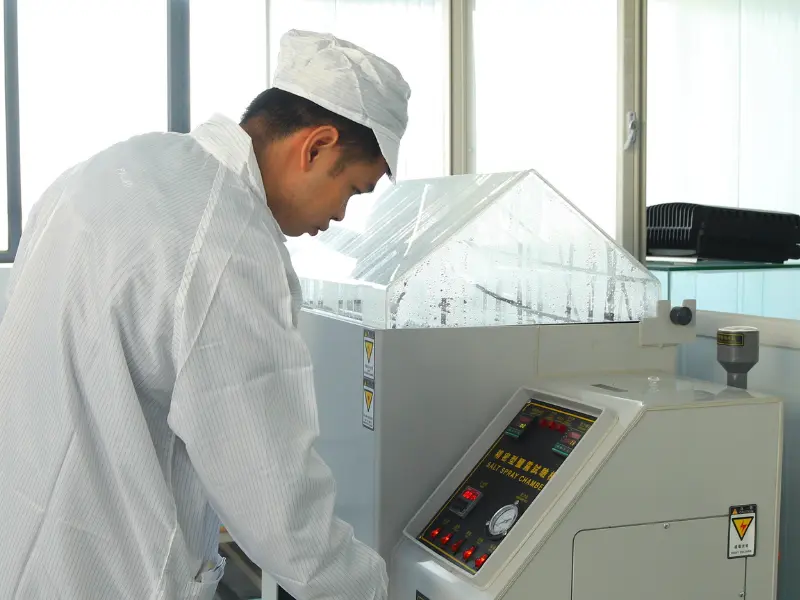

- Ispitivanje ekološke pouzdanosti
Zahtjevi za testiranje i granice prihvatljivosti ovise o modelu adaptera i specifikaciji kupca.
Čišćenje, završna provjera i pakiranje
Nakon sastavljanja i testiranja, adapter se čisti kako bi se uklonila prašina, čestice i ostaci proizvodnje.
Završna inspekcija potvrđuje:
- Ispravan model proizvoda
- Boja kućišta i poklopca za zaštitu od prašine
- Stanje površine
- Unutarnja čistoća
- Točnost naljepnica i bar kodova
- Količina proizvoda
- Način pakiranja
- Oznake na kartonu

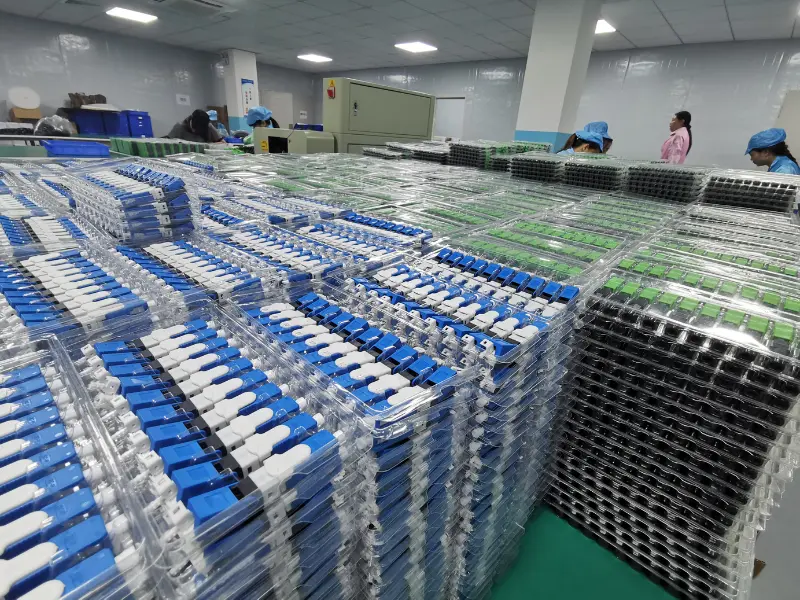

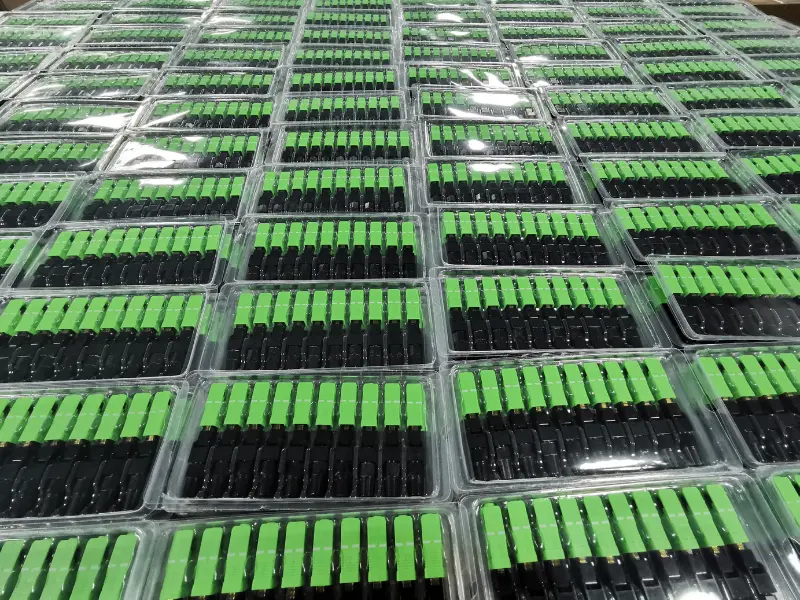

Kvalificirani adapteri pakiraju se u rasutom stanju, pojedinačno ili-specifično za kupca prije otpreme.
Adapteri za optička vlakna (također poznati kao spojnice za vlakna, adapter za vlakna) dizajnirani su za spajanje dvaju optičkih kabela. Imaju verzije s konektorom s jednim vlaknom (simplex), konektorom s dva vlakna (duplex) ili ponekad s konektorom s četiri vlakna (quad). Adapter za optičko vlakno može se umetnuti u različite vrste optičkih konektora na oba kraja adaptera za optičko vlakno kako bi se ostvarila pretvorba između različitih sučelja kao što su FC, SC, ST, LC, MTRJ, MPO i E2000, a naširoko se koristi u instrumentima za okvire za distribuciju optičkih vlakana (ODF), pružajući superiorne, stabilne i pouzdane performanse.
Uobičajene vrste adaptera za optička vlakna
SC adapter
SC (Subscriber Connector) adapter je kvadratnog-oblikovanog adaptera koji koristi push-pull mehanizam za brze i sigurne veze. Široko se koristi u podatkovnim komunikacijskim i telekomunikacijskim mrežama.
LC adapter
LC (Lucent Connector) adapter mali je konektor visoke-gustoće s push-pull dizajnom. Obično se koristi u podatkovnim centrima i telekomunikacijskim aplikacijama gdje je optimizacija prostora ključna.
ST adapter
ST (Straight Tip) adapter je konektor bajunet-stila s mehanizmom za uvrtanje-uključivanje/isključivanje-isključivanje. Iako je manje uobičajen u modernim instalacijama, široko se koristio u starijim mrežama.
MTP/MPO adapter
MTP (Multi-Fiber Termination Push-on) i MPO (Multi-Fiber Push-On) adapteri koriste se za aplikacije visoke-gustoće. Često su povezani s paralelnom optikom i obično se koriste u okruženjima podatkovnih centara za-brze veze.
FC adapter
FC (Ferrule Connector) adapter ima mehanizam za -navrtanje i često se koristi u opremi za testiranje i nekim starijim mrežama s optičkim vlaknima. Rjeđe je u modernim instalacijama.
MT-RJ adapter
MT-RJ (Mechanical Transfer-Registered Jack) adapter dvostruki je konektor s oba vlakna u jednom malom faktoru. Obično se koristi u mrežnim aplikacijama gdje je prostor problem.
Primjena optičkog adaptera
Lokalna mreža ili Internet
Ovo se koristi za instaliranje lokalnih mreža koje se sastoje od spojnih kabela. Na primjer, kada je riječ o Ethernet mrežama, patch kabeli povezuju uređaje pomoću optičkog adaptera ili patch panela. Mnoge su vrste dostupne na tržištu, a imaju različite kombinacije i varijante.
Završetak optičkih vlakana
Ovo se koristi za završetak optičkog vlakna i obično se nalazi u telekomunikacijskim, LAN i CATV aplikacijama. Ti se adapteri obično koriste za spajanje jednog kraja optičkog vlakna na adapter za završetak i drugog kraja vlakana na njegove krajeve. Slično tome, prekid se može izvršiti ručno ili automatski, ovisno o vašim zahtjevima i uređaju.
umrežavanje
Ovo se koristi u instalaciji mrežnih sustava. I u ovom slučaju, patch kabeli se koriste za povezivanje računala na mrežu. Adapter optičkih vlakana može se koristiti s ladicom za spajanje optičkih vlakana jer ih štiti od oštećenja. Međutim, ti su adapteri pričvršćeni na kraju svakog kabela kako bi osigurali da radi ispravno i učinkovito. Nadalje, kada postavljate mrežne kabele, preporučljivo je koristiti alate kao što su alat za skidanje kabela i stezaljku. Pomoću ovih alata, sve žice u mrežnom sustavu su izrezane, ogoljene i pravilno spojene. Štoviše, također treba osigurati da se koristi bakreni -oklopljeni kabel (RG6) jer pruža bolju kvalitetu signala i smanjuje smetnje od drugih uređaja.
Sigurnosni sustav
Ovo se koristi u sigurnosnom sustavu s alarmom. Ovaj adapter je povezan između alarma i prijemnika, što omogućuje komunikaciju oba uređaja putem bežične mrežne veze. Sigurnosni sustav uvijek treba pouzdane podatke, pa su optički adapteri najbolji za tu svrhu.
Stupanj otpornosti na plamen adaptera
Zapaljivost UL94 najčešće je korišteni standard zapaljivosti za plastične materijale. Koristi se za ocjenu sposobnosti gašenja materijala nakon paljenja. Prema brzini gorenja, vremenu gorenja i sposobnosti protiv-kapanja, postoji mnogo načina za procjenu sposobnosti gašenja. HB, V0, V1, V2 različiti su stupnjevi usporavanja plamena, jer su njihovi stupnjevi različiti, metoda ispitivanja otpornosti na plamen je također različita, a standard prosudbe testa također je drugačiji. Stupnjevi usporavanja gorenja postupno se povećavaju od HB, V-2, V-1 do V-0.
Insercijski gubitak
Uneseni gubitak općenito treba biti manji od 0,2 dB. Ako je uneseni gubitak prevelik, to će utjecati na optički prijenos.
Izdržljivost
Adapter optičkog kabela potrebno je često uključivati i isključivati tijekom upotrebe, tako da bi trajnost adaptera trebala biti visoka. Uobičajeni standard zahtijeva da broj uključivanja i isključivanja može doseći više od 500 puta bez utjecaja na performanse.
Radna temperatura
-40 stupnjeva ~75 stupnjeva je normalan radni temperaturni raspon adaptera FC na ST.
Materijal nastavka za usmjeravanje adaptera optičkih vlakana
Navlaka za poravnanje je najvažniji dio adaptera za optičko vlakno. Općenito se koriste metalni ili keramički materijali. Optički adapter od keramike imat će relativno dobar učinak. Budući da je kristalna struktura keramike tvrda i nije ju lako deformirati, može se postići brzo poravnanje i visokoprecizno spajanje krajnjih--vlakana.
Drugi
Prilikom odabira optičkog adaptera, možete odabrati relativno visoko{0}}kvalitetne i stabilne optičke adaptere pomoću gore navedenih važnih čimbenika. Naravno, morate uzeti u obzir i druge čimbenike koji utječu na kvalitetu, kao što su vlačna čvrstoća i standardi sukladnosti. Optički adapteri naširoko se koriste u komunikacijskoj sobi, FTTH vlaknu do kuće, lokalnoj mreži, optičkom komunikacijskom sustavu, opremi za prijenos optičkih veza, borbenoj spremnosti nacionalne obrane itd. Iako je adapter optičkog vlakna malen, njegova kvaliteta izravno utječe na cijelu vezu optičkog vlakna. Stoga odabir optičkog adaptera treba biti strog i sveobuhvatan.
Savjeti za adaptere za optička vlakna
Korak 1:Fiberskopom pregledajte konektor, komponentu ili pregradu optičkog vlakna.
Korak 2:Ako je konektor prljav, očistite ga tehnikom kemijskog čišćenja.
Kemijsko čišćenje:Srednjim pritiskom sredstvom za čišćenje kazeta s kolutom obrišite kraj konektora o suhu krpu (jedan potez po izloženosti) u jednom smjeru. Za polirane konektore s kutnim fizičkim kontaktom (APC), osigurajte da se cijela čeona površina spoji s krpom za čišćenje. Kemijsko čišćenje općenito će ukloniti onečišćenje iz zraka i trebalo bi ga prvo pokušati. Nakon čišćenja provjerite ima li kontaminacije na kraju konektora.
Korak 3:Pregledajte konektor.
Korak 4:Ako je konektor i dalje prljav, ponovite tehniku kemijskog čišćenja.
Korak 5:Pregledajte konektor.
Korak 6:Ako je konektor i dalje prljav, očistite ga tehnikom mokrog čišćenja, a zatim odmah kemijskim čišćenjem kako biste bili sigurni da nema ostataka na čeonoj strani.
Mokro čišćenje: Lagano navlažite dio maramice koja ne ostavlja vlakna otopinom za čišćenje optičkih vlakana (ili > 91% izopropilnog alkohola) i primjenom srednjeg pritiska prvo obrišite čeonu površinu na mokro područje, a zatim na suho područje kako biste očistili potencijalne ostatke s čeone strane. Za APC polirane konektore, osigurajte da se cijela čeona površina spoji s maramicama za čišćenje. Mokro čišćenje je agresivnije od suhog čišćenja i uklonit će onečišćenje iz zraka, kao i lagane ostatke ulja i filmove.
Korak 7:Ponovno pregledajte konektor.
Korak 8:Ako se onečišćenje i dalje ne može ukloniti, ponovite postupak čišćenja dok krajnja strana ne bude čista.
Bilješka:Nikada nemojte koristiti alkohol ili mokro čišćenje bez načina da osigurate da ne ostavljaju ostatke na čeonoj površini. Ili će uzrokovati oštećenje opreme.
Vrhunski vodič za često postavljana pitanja o adapterima za optička vlakna
P: Što je optički mrežni adapter?
P: Što znači optički adapter?
P: Kako očistiti adapter za optička vlakna?
P: Kako koristiti adapter za golo vlakno?
P: Što je adapter za golo vlakno?
P: Jesu li adapteri za optička vlakna isto što i spojnice za optička vlakna?
P: Koje su vrste adaptera za optička vlakna?
P: Koje su ključne komponente adaptera za optička vlakna?
P: Koje su prednosti korištenja adaptera za optička vlakna?
P: Kako održavati adaptere za optička vlakna?
P: Kako odabrati adaptere za optička vlakna?
P: Kako očistiti konektore optičkih vlakana?
P: Koja je svrha adaptera za optička vlakna?
P: Što je LC adapter za optička vlakna?
P: Koja je razlika između single mode i multimode adaptera?
P: Koja je razlika između muškog i ženskog adaptera?
P: Što je atenuirani optički adapter?
P: Što je brzo{0}}prilagodnik optičkih vlakana?
P: Koliki je uneseni gubitak optičkog adaptera?
P: Traju li optički adapteri dugo?
Kao jedan od vodećih proizvođača i dobavljača adaptera za optička vlakna u Kini, srdačno vas pozdravljamo da ovdje iz naše tvornice kupite adapter za optička vlakna na zalihama. Svi prilagođeni proizvodi su visoke kvalitete i niske cijene. Za cjenik i besplatan uzorak kontaktirajte nas sada.
