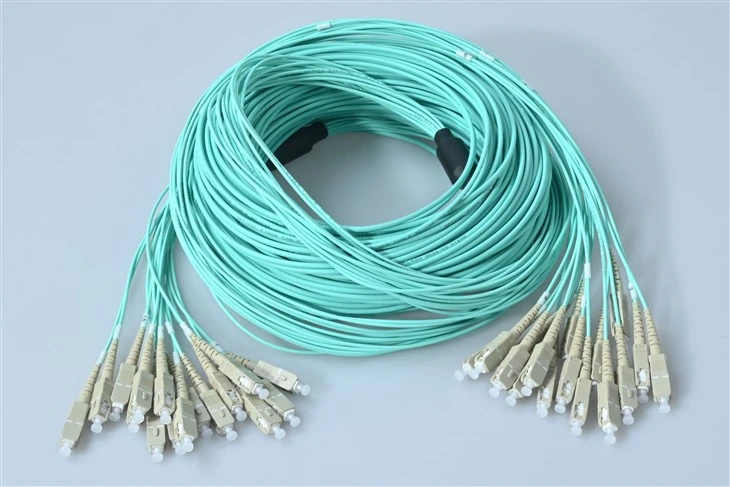

16 Core Patch kabel SC Multimode OM3

O: Sjajno pitanje! Evo dogovora – kada koristite 16 vlakana, imate dva izbora: skupiti 8 dvostrukih kabela ili koristiti jedan sklop od 16-jezgri. Pristup s više-vlakana osvaja iz nekoliko razloga. Prvo, upravljanje kabelima postaje puno jednostavnije - jedan kabel za usmjeravanje naspram osam odvojenih koji zapliću vaš put. Drugo, štedite ozbiljan prostor u policama-u okruženjima visoke gustoće. Treće, vrijeme instalacije dramatično opada – vidjeli smo da tehničari skraćuju vrijeme krpanja za 60-70% u usporedbi s pokretanjem pojedinačnih dupleksa. Jedini kompromis? Ako jedno vlakno ima problem, problem rješavate unutar snopa. Ali s našim unesenim gubitkom manjim od ili jednakim 0,3 dB u svih 16 jezgri, kvarovi su izuzetno rijetki.

O: Ovo je vjerojatno najčešće pitanje koje dobivamo! Kratak odgovor: za 10G veze ispod 300 metara, OM3 je savršen – i iskreno, pokriva oko 95% rada podatkovnog centra. Evo tehničkih detalja: OM3 ima efektivnu modalnu širinu pojasa od 2000 MHz·km na 850nm, dok OM4 to povećava do 4700 MHz·km. Što to praktično znači? OM3 podržava 10G do 300m, 40G do 100m i 100G do 100m. OM4 produžava te udaljenosti – 10G do 400m, 40G do 150m, 100G do 150m. Dakle, osim ako ne koristite duže veze ili planirate 40G/100G nadogradnje u bliskoj budućnosti, OM3 vam daje izvrsne performanse po boljoj cijeni. Oba koriste istu jezgru od 50/125 μm i vodeni omotač, tako da su u potpunosti kompatibilni s vašom postojećom OM3 infrastrukturom.

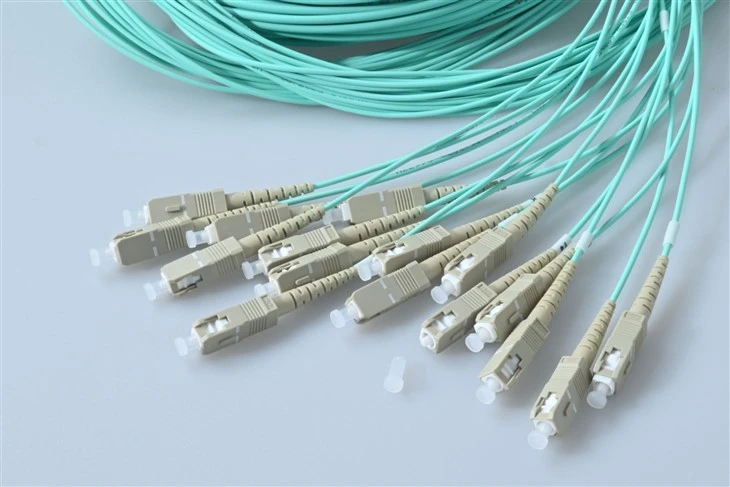

O: Apsolutno – to je ljepota SC konektora! Svako od 16 vlakana završava standardnim SC konektorom, tako da će se priključiti izravno u bilo koju SC adaptersku ploču, ODF ili priključak za opremu koji već imate. SC-ov push{2}}pull mehanizam za zaključavanje identičan je bez obzira dolazi li iz jednog dvostrukog kabela ili našeg 16-jezgrenog sklopa. Jednu stvar koju morate imati na umu: htjet ćete biti sigurni da vaša patch ploča ili raspored adaptera može primiti 16 SC portova u rasporedu koji vam je potreban. Obično vidimo kupce koji ih koriste s SC adapterskim pločama visoke gustoće koje drže 12 ili 24 priključka. Ako vam je potrebna pomoć u planiranju konfiguracije panela, samo se javite – napravili smo stotine ovih implementacija i možemo podijeliti što najbolje funkcionira.

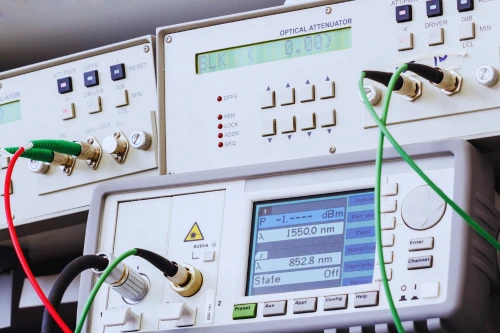

O: Naši 16-jezgreni SC OM3 patch kabeli testirani su da daju manje od ili jednako 0,3dB unesenog gubitka po konektoru – to je industrijski standard za sklopove premium-razreda. S dva konektora po vezi (jedan na svakom kraju), gledate na manji ili jednak ukupni gubitak konektora od 0,6 dB. Za izračun proračuna veze, evo što treba uzeti u obzir: gubitak konektora (0,6 dB), slabljenje vlakana (3,5 dB/km na 850 nm za OM3) i sve točke spajanja ako je primjenjivo. Za tipičnu 100 m 10G vezu, koristite možda 0,35 dB za samo vlakno plus 0,6 dB za konektore – sasvim unutar proračuna od 2,6 dB koji dopušta 10GBASE-SR. Mi 100% testiramo svako pojedino vlakno prije slanja i uključujemo izvješće o testiranju, tako da ćete točno znati što dobivate. Bez iznenađenja.

O: Dobro razmišljanje – identifikacija vlakana ključna je kada imate posla s kabelima s više- vlakana! Slijedimo standard kodiranja boja TIA-598, koji koristi određeni niz od 12 boja (plava, narančasta, zelena, smeđa, škriljasta, bijela, crvena, crna, žuta, ljubičasta, ružičasta, aqua) plus pruge za vlakna 13-24. U 16-žilnom kabelu, vlakna 1-12 su pune boje, a vlakna 13-16 koriste prve četiri boje s trakom ili tragom. Svako vlakno je također numerirano na krakovima za izbijanje. Stručni savjet: kada dokumentirate svoju instalaciju, fotografirajte oba kraja s vidljivim slijedom boja – to će vam uštedjeti sate rješavanja problema na cesti. Ako trebate prilagođenu shemu boja ili specifično označavanje za svoju organizaciju, možemo i to prilagoditi.

O: Sami SC konektori imaju relativno veći otisak u usporedbi s LC, ali samo vlakno je prilično fleksibilno. Za naše kabele s više- vlaknima OM3, minimalni radijus savijanja pod opterećenjem je 10x vanjski promjer kabela, a bez opterećenja oko 5x. Za tipični 16-žilni distribucijski kabel, to iznosi otprilike 50-60 mm (oko 2 inča) kada je instaliran. Pojedinačne noge za izbijanje na krajevima SC mogu se jače saviti – do radijusa od oko 30 mm. No, ovo je stvar: uvijek ostavite malo labavosti na prijelaznim točkama umjesto da forsirate uske zavoje. Uski zavoji povećavaju prigušenje i mogu uzrokovati makro{16}}gubitke savijanja tijekom vremena. Za stvarno ograničene prostorno ograničene aplikacije, razmislite o našoj opciji vlakana neosjetljivih na savijanje – ono podnosi savijanja radijusa od 7,5 mm bez značajnog povećanja gubitaka.
