Evolux Fiber: Vaš profesionalni proizvođač optičkih PLC razdjelnika!

Shenzhen Evolux Fiber Co., Ltd je vodeći pružatelj vrhunskih-rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visoko{2}}kvalitetnih proizvoda od optičkih vlakana. Osnovani 2013. godine i sa sjedištem u Shen Zhenu u Kini, postali smo pouzdano ime u području optičkih vlakana. S jakim fokusom na inovacije i pouzdanost, nastojimo zadovoljiti rastuće zahtjeve globalne telekomunikacijske industrije.

null

Naše prednosti

Raznovrsni portfelj proizvoda

Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jedno-modnih i više-modnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući kabele od optičkih vlakana, konektore, primopredajnike, adaptere i srodne dodatke kako bismo zadovoljili različite potrebe naših kupaca.

Izvrsna korisnička podrška

Okupili smo tim stručnjaka koji su spremni podržati naše klijente. Oni pomažu klijentima u odabiru pravog rješenja od optičkih vlakana i vode proces implementacije, omogućujući korisnicima da uživaju u sveobuhvatnom pret{1}}prodajnom savjetovanju do post-prodajne podrške i tehničke pomoći.

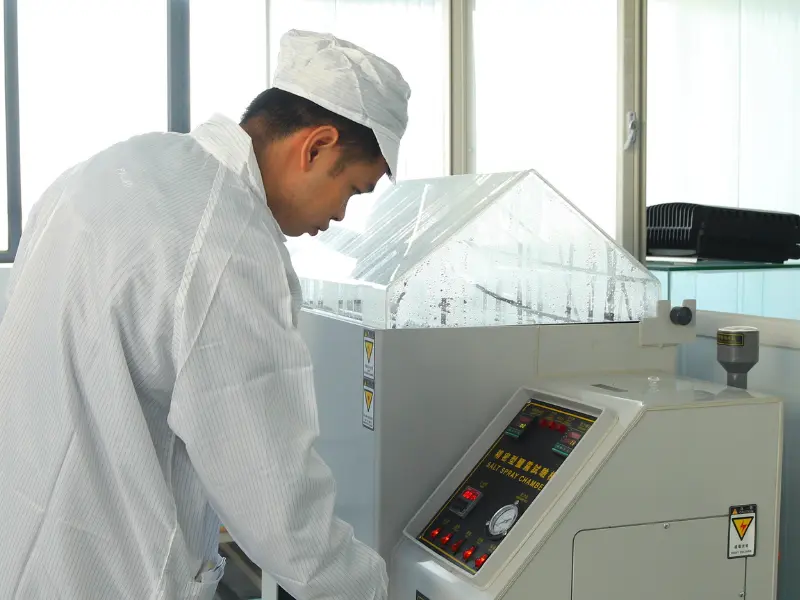

Napredni objekti za istraživanje i razvoj

Najsuvremeniji---postrojenja za istraživanje i razvoj, oprema i specijalizirani laboratoriji pružaju idealno okruženje za provođenje vrhunskih-istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i procesa proizvodnje.

Profesionalne usluge prilagođavanja

Nudimo mogućnosti prilagodbe koje korisnicima omogućuju da proizvode od optičkih vlakana prilagode svojim specifičnim potrebama. Promjer vlakana, materijal za oblaganje ili vrsta konektora mogu se fleksibilno prilagoditi.

Add to Inquiry

1×2 Plc razdjelnik vlakana, bez konektora

1×2 PLC razdjelnik vlakana, mini modul. ●Fiber to The Point (FTTX). ●Vlakna do kuće (FTTH). ●Pasivne optičke mreže (PON). ●Gigabitne pasivne optičke mreže (GPON). ●Lokalne mreže (LAN). ●Kabelska

Add to Inquiry

1x16 Plc razdjelnik vlakana bez konektora

U današnjem brzom-digitalnom okruženju, pouzdana i-brza povezanost ključna je za napredak poduzeća. Naš 1X16 PLC razdjelnik vlakana, čelična cijev, golo vlakno 250 μm, SC APC, jednomodni dizajniran

Add to Inquiry

1×4 Plc razdjelnik vlakana, mini modul WOC

1×4 PLC razdjelnik vlakana, mini modul, bez konektora:. ●Fiber to The Point (FTTX). ●Vlakna do kuće (FTTH). ●Pasivne optičke mreže (PON). ●Gigabitne pasivne optičke mreže (GPON). ●Lokalne mreže

Add to Inquiry

1x8 Plc optički razdjelnik WOC

1X8 PLC optički razdjelnik mini cijevi bez konektora. ● Kompaktna struktura i fleksibilna instalacija. ●Jednomjerno dijeljenje svjetla i dobra stabilnost. ●Široka primjena

Add to Inquiry

1x8 SC UPC Plc razdjelnik optičkih vlakana

1X8 PLC optički razdjelnik SC UPC mini cijev. ● Kompaktna struktura i fleksibilna instalacija. ●Jednomjerno dijeljenje svjetla i dobra stabilnost. ●Široka primjena

Add to Inquiry

1×4 SC UPC Plc razdjelnik vlakana, mini modul

1×4 PLC razdjelnik vlakana, mini modul, SC/UPC Primjene:. ●Fiber to The Point (FTTX). ●Vlakna do kuće (FTTH). ●Pasivne optičke mreže (PON). ●Gigabitne pasivne optičke mreže (GPON). ●Lokalne mreže

Add to Inquiry

1×4 SC APC Plc razdjelnik vlakana, mini modul

1×4 PLC razdjelnik vlakana, mini modul, SC/APC aplikacije:. ●Fiber to The Point (FTTX). ●Vlakna do kuće (FTTH). ●Pasivne optičke mreže (PON). ●Gigabitne pasivne optičke mreže (GPON). ●Lokalne mreže

Add to Inquiry

1x16 SC APC Plc razdjelnik vlakana, čelična cijev, golo vlakno 250µm, jednomodno

Add to Inquiry

1×8 SC APC PLC Splitter Mini Tube Type – Kompaktan dizajn za FTTX

1X8 PLC razdjelnik optičkih vlakana SC APC mini cijev. ● Kompaktna struktura i fleksibilna instalacija. ●Jednomjerno dijeljenje svjetla i dobra stabilnost. ●Široka primjena

Add to Inquiry

1×2 Plc fiber Splitter Mini Tube SC UPC

Koraci korištenja razdjelnika optičkih vlakana:. 1, Pripremni rad. 2, Koraci instalacije. 3, Testiranje i validacija. 4, Mjere opreza pri instalaciji. 5, Održavanje i rješavanje problema

Add to Inquiry

1×2 PLC razdjelnik vlakana, mini modul, SC/APC

1×2 PLC razdjelnik vlakana, mini modul, SC/APC aplikacije:. ●Fiber do The Point (FTTX). ●Vlakna do kuće (FTTH). ●Pasivne optičke mreže (PON). ●Gigabitne pasivne optičke mreže (GPON). ●Lokalne mreže

Add to Inquiry

2*8 PLC kazeta za razdjelnik optičkih vlakana SC APC

2*8 PLC kazeta za razdjelnik optičkih vlakana SC APC. ●Niski uneseni gubitak. ●Visoki omjer dijeljenja. ● Kompaktna veličina. ●Široki raspon radnih temperatura. ●Neosjetljivo na polarizaciju. ●Nizak

First 12 Last1/2

Rješenja PLC razdjelnika izgrađena oko vašeg mrežnog projekta

Svjetlovodni PLC razdjelnik ne odabire se samo prema omjeru dijeljenja. Njegova veličina paketa, sučelje konektora, promjer vlakana, duljina kabela i način instalacije također moraju odgovarati mrežnoj arhitekturi i dizajnu kućišta.

EVOLUX Fiber isporučuje rješenja PLC razdjelnika za telekom operatere, izvođače optičkih mreža, pružatelje ODN rješenja, proizvođače opreme, distributere i robne marke privatnih-trgovačkih marki.

Bilo da kupujete standardne modele za distribuciju ili pripremate-specifičnu implementaciju FTTH projekta, naš tim vam može pomoći da pregledate potrebnu konfiguraciju prije ponude i proizvodnje.

Kontaktirajte odmah

Projekt-Podudarna konfiguracija

Odaberite omjer dijeljenja, paket, konektor, konstrukciju vlakana i duljinu kabela u skladu s vašom mrežnom topologijom, instalacijskim kućištem i optičkim proračunom.

Provjerljive optičke performanse

Potvrdite ključne parametre kao što su uneseni gubitak, jednolikost gubitka, povratni gubitak, gubitak ovisan o polarizaciji i usmjerenost prema vašim zahtjevima prihvaćanja.

Fleksibilna prilagodba

Konfigurirajte sučelja konektora, promjere kabela, ulazne i izlazne duljine, oznake proizvoda, brojeve dijelova za kupce i pakiranja.

Dosljedna ponovljena nabava

Odobrene konfiguracije mogu se zabilježiti za uzorke, skupne narudžbe i ponovljene kupnje, pomažući smanjiti razlike u specifikacijama između različitih proizvodnih serija.

Prilagodite svoj PLC razdjelnik optičkih vlakana

Standardni PLC razdjelnici pokrivaju većinu FTTH, GPON i PON aplikacija, ali različiti projekti mogu zahtijevati specifične omjere dijeljenja, veličine paketa, sučelja konektora, konstrukcije kabela i metode identifikacije.

EVOLUX Fiber pruža prilagodbu PLC razdjelnika-temeljenu na projektu prema vašoj sastavnici, crtežu, uzorku ili tehničkoj specifikaciji.

Kontaktirajte odmah

Omjer razdvajanja i konfiguracija priključka

Odaberite ulaznu i izlaznu konfiguraciju u skladu s mrežnom arhitekturom i potrebnim brojem distribucijskih priključaka.

Dostupne opcije mogu uključivati:

Konfiguracije od 1×2 do 1×64
2×N konfiguracije
Dizajni s jednim-ulazom ili-dvostrukim ulazom
Uravnotežena distribucija optičke snage
Projekt{0}}određeni lučki aranžmani
Posebne konfiguracije podložne tehničkoj procjeni

Vrsta paketa

Odaberite paket prema prostoru instalacije, zahtjevima zaštite i načinu upravljanja vlaknima.

Dostupne opcije uključuju:

Golo vlakno
Blockless ili mini cijev
ABS modul
LGX kaseta
Kućište-za montažu na stalak
Konstrukcija modula po narudžbi

Tip konektora i poliranje

Konfigurirajte ulazna i izlazna sučelja kako bi odgovarala vašim adapterima, opremi i postojećim mrežnim vezama.

Dostupne opcije mogu uključivati:

SC/APC
SC/UPC
LC/APC
LC/UPC
FC/APC
FC/UPC
Nezavršena vlakna
Različiti priključci na ulaznoj i izlaznoj strani

Izgradnja vlakana i kabela

Odaberite vrstu vlakna, promjer međuspremnika i strukturu kabela prema prostoru usmjeravanja, zahtjevima za savijanje i potrebama mehaničke zaštite.

Dostupne opcije mogu uključivati:

250 μm golo vlakno
900 μm puferirano vlakno
2,0 mm kabel
3,0 mm kabel
G.657A1 vlakno neosjetljivo na savijanje
G.657A2 vlakno neosjetljivo na savijanje
G.652D jedno-modno vlakno
Različiti promjeri ulaznog i izlaznog kabela

Duljina kabela i identifikacija priključka

Odredite duljinu ulaznog i izlaznog kabela prema dimenzijama vašeg kućišta i rasporedu usmjeravanja vlakana.

Opcije identifikacije mogu uključivati:

Prilagođene ulazne i izlazne duljine
Numerirana izlazna vlakna
Vlakna-označena bojama
Oznake luka
Ulazne i izlazne oznake
Serijski brojevi
Informacije o seriji
Brojevi dijelova kupaca

OEM označavanje i pakiranje

Prilagodite identifikaciju proizvoda i pakiranje za distribuciju, opskrbu projektima ili programe privatnih robnih marki-.

Dostupne opcije mogu uključivati:

Oznake neutralnih proizvoda
Logo kupca
Prilagođeni brojevi modela
Brojevi dijelova kupaca
Naljepnice s barkodom
Individualno pakiranje
Skupno pakiranje
Umjetničko pakiranje kupaca
Prilagođene oznake kartona
Popisi pakiranja-specifični za projekt

Što je optički PLC razdjelnik?

Konektor optičkih vlakana je uređaj koji se koristi za povezivanje optičkih vlakana, olakšavajući učinkovit prijenos svjetlosnih signala. Konektor optičkih vlakana omogućuje brže spajanje i odspajanje od spajanja. Dolaze u različitim tipovima kao što su SC, LC, ST i MTP, a svaki je dizajniran za posebne primjene.

Uobičajene vrste optičkih PLC razdjelnika

PLC optički razdjelnik može se kategorizirati prema PLC razdjelniku koji koriste, što znači da postoje 1xN i 2xN PLC razdjelnici, kao što su 1x4 razdjelnik, 1x8 razdjelnik, 1x16 razdjelnik, 2x32 razdjelnik, 2x64 PLC razdjelnik, itd. Korisnici mogu odabrati različite ulazne i izlazne brojeve ovisno o uvjetima pretplatnika ili duljini kabela. Osim toga, PLC razdjelnici također se mogu klasificirati na temelju različitih paketa kako bi se zadovoljile potrebe klijenata u različitim scenarijima, uključujući PLC razdjelnik male veličine koji se treba koristiti u priključnim kutijama i PLC razdjelnik velike veličine montiran na stalak koji se može ugraditi u police. Na tržištu postoji pet vrsta PLC razdjelnika: optički razdjelnik golih vlakana, optički razdjelnik bez blokova, ABS razdjelnik, LGX razdjelnik i rack-razdjelnik.
Goli optički razdjelnik
Razdjelnik za golo vlakno nema konektor na krajevima golog vlakna, pa mu je potreban kompletan set zaštite u torbici i na uređaju. Zbog svoje kompaktne veličine, može se lako postaviti u formalne kutije za spajanje i kutije za spajanje. Razdjelnik s golim vlaknima smanjuje zauzimanje prostora i istovremeno smanjuje troškove instalacije. Obično se koristi za FTTH, PON, LAN, CATV, opremu za testiranje i druge aplikacije.
Razdjelnik vlakana bez blokova
Iako PLC razdjelnik bez blokova ima sličan izgled kao razdjelnik s golim vlaknima. Međutim, može pružiti jaču zaštitu vlakana jer ima kompaktniji paket cijevi od nehrđajućeg čelika. PLC razdjelnik bez blokova ne zahtijeva spajanje optičkih vlakana tijekom instalacije i uglavnom se koristi za različite veze iznad razvodnih kutija ili mrežnih ormara.
Razdjelnik vlakana ABS modula
ABS razdjelnik ima plastično ABS kućište, koje ima dobru zaštitu za unutarnje optičke komponente i kabele. ABS razdjelnik je jednostavan i kompaktan, koji se može prilagoditi različitim okruženjima i zahtjevima instalacije. Naširoko se koristi s vanjskim optičkim razvodnim kutijama za PON, FTTH, FTTX, GOPN mreže.
LGX kazetni razdjelnik vlakana
LGX PLC razdjelnik opremljen je robusnom metalnom kutijom. Može se koristiti samostalno ili jednostavno instalirati u standardnu ploču za spajanje optičkih vlakana ili kućište optičkih vlakana bez arhivskog spajanja ili kvalificiranog osoblja tijekom postavljanja. Standardno LGX metalno kutijasto kućište pruža plug{2}}and-pristup integraciji u mrežu, što eliminira rizik tijekom instalacije.
Rack-razdjelnik
1U i 2U su dvije dostupne veličine za montažu u stalak za razdjelnike na tržištu, dok se 1U rack-razdjelnici češće koriste. PLC razdjelnik instaliran je u rack jedinici, koja ima izvrsne optičke performanse i praktičnu mrežnu instalaciju. Razdjelnik-za montažu na stalak naširoko se koristi u EPON-u, GPON-u, FTTX, FTTH itd. i pruža idealno rješenje za okruženje visoke-gustoće kabliranja.

Prednosti optičkog PLC razdjelnika

Troškovna-učinkovitost
Razdjelnici optičkih vlakana eliminiraju potrebu za višestrukim vlaknima dopuštajući podjelu jednog vlakna u više putanja. Ovo značajno smanjuje troškove postavljanja i održavanja mreže, jer je potrebno manje vlakana za opsluživanje više pretplatnika ili uređaja.

Fleksibilnost i skalabilnost
Splitteri pružaju fleksibilnost i skalabilnost dizajnu mreže. Mogu se jednostavno dodati ili ukloniti prema zahtjevima mreže, omogućujući besprijekorno proširenje ili rekonfiguraciju mreže. Ova fleksibilnost mrežnim administratorima omogućuje prilagodbu promjenjivim potrebama bez opsežnih promjena infrastrukture.

Minimalni gubitak signala
Visoko{0}}kvalitetni optički razdjelnici pokazuju niske unesene gubitke i povratne gubitke, osiguravajući učinkovitu distribuciju signala. Minimalni gubitak signala omogućuje pouzdan prijenos na velikim udaljenostima bez ugrožavanja kvalitete signala. Ovo je osobito važno za aplikacije koje zahtijevaju visoke brzine prijenosa podataka i nisku latenciju.

Primjena optičkog PLC razdjelnika

Podatkovni centar

PLC optički razdjelnici često se koriste u mrežama podatkovnih centara za distribuciju brzih podataka brojnim poslužiteljima i uređajima za pohranu. To podatkovnim centrima omogućuje učinkovito rukovanje velikim količinama podatkovnog prometa, što rezultira brzim i besprijekornim prijenosom podataka.

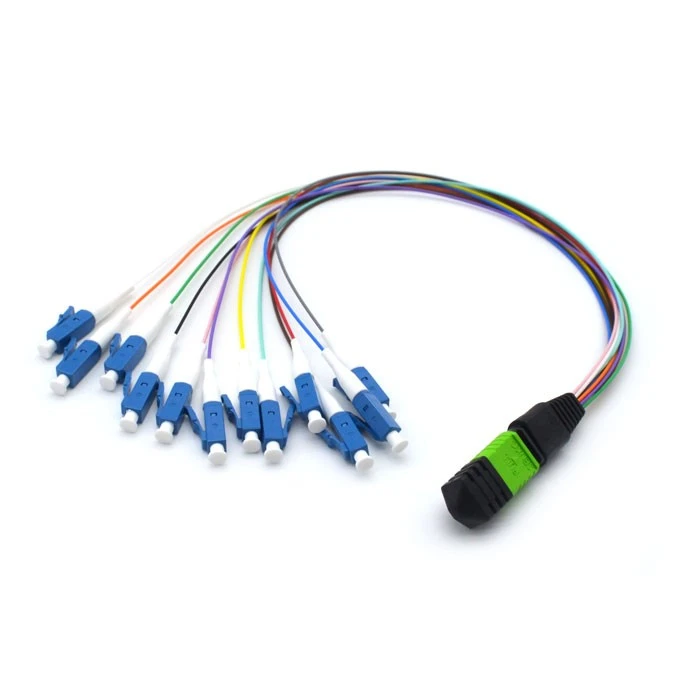

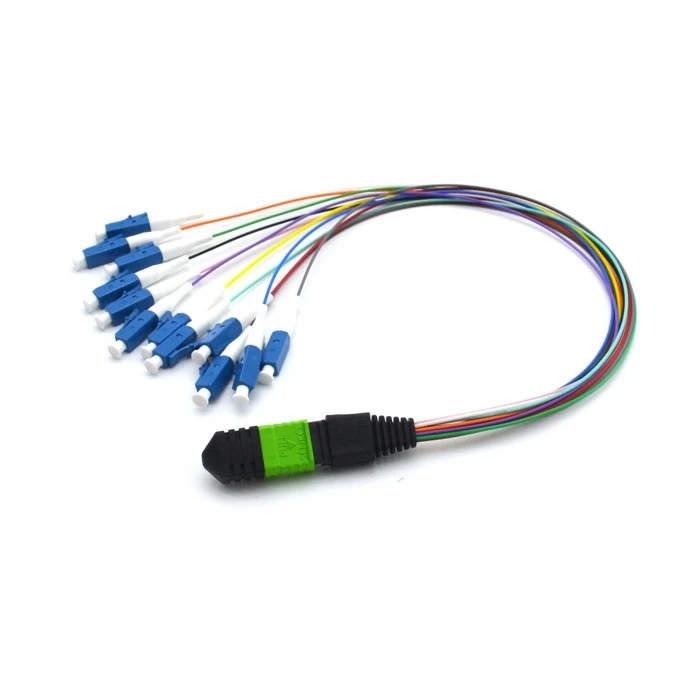

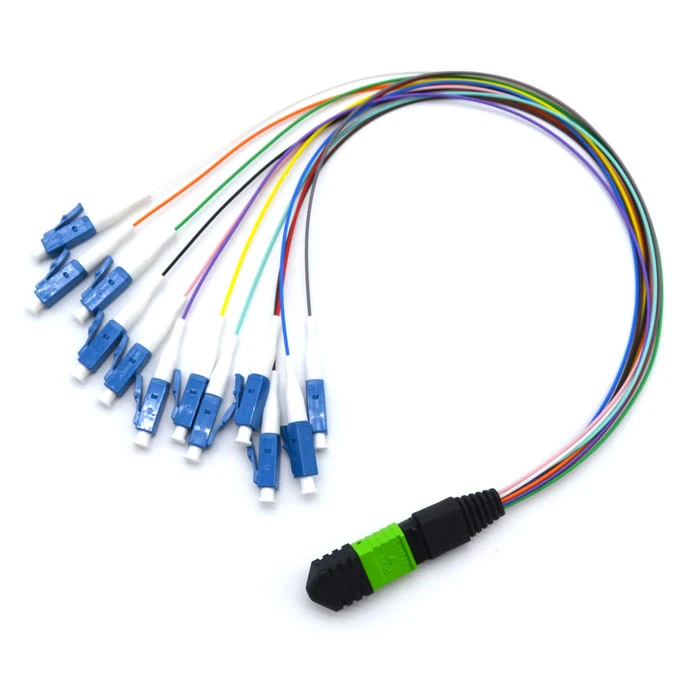

MPO-LC 12 Muti-color Tight Buffer Fiber Patch Cords 0.3m

Optičke pristupne mreže

PLC razdjelnici vlakana često se koriste u optičkim pristupnim mrežama za pružanje -brze internetske veze velikom broju klijenata. Oni krajnjim korisnicima pružaju-brzu i pouzdanu povezanost i savršeni su za FTTH (Vlakna do doma) i FTTB (Vlakna u zgradu) aplikacije.PLC razdjelnik u PON mrežama.

Pasivne optičke mreže (PON)

PLC razdjelnici ključna su komponenta pasivnih optičkih mreža (PON), a to su optičke mreže koje povezuju brojne potrošače s jednim optičkim vlaknom. Svaki kupac ima jedinstvenu namjensku vezu zahvaljujući razdvajanju optičkog signala PLC-a na različite putove.

Medicinska oprema

Za distribuciju optičkih signala iz različitih kamera na jedan monitor, PLC razdjelnici vlakana također se koriste u medicinskoj opremi kao što su endoskopi. Zbog toga medicinski stručnjaci mogu gledati fotografije iz različitih perspektiva i bolje razumjeti unutarnju strukturu pacijentova tijela.

Uobičajeni tehnički pokazatelji optičkih PLC razdjelnika

Insercijski gubitak

Uneseni gubitak razdjelnika odnosi se na broj dB po izlazu u odnosu na gubitak ulaznog svjetla.

Dodatni gubici

Dodatni gubici definirani su kao zbroj optičke snage za sve izlazne priključke i broja dB u odnosu na gubitak optičke snage na ulazu.

Spektrofotski omjer

Spektrofotski omjer definiran je kao omjer izlazne snage svakog izlaznog priključka optičkog razdjelnika, a u primjeni sustava omjer spektrofotometra doista se temelji na količini optičke snage koju zahtijeva stvarni optički čvor sustava za određivanje odgovarajućeg omjera spektrofotije (osim za prosječnu distribuciju), a spektrofotski omjer spektrofotometra povezan je s valnom duljinom propuštene svjetlosti.

Stupanj izolacije

Izolacija se odnosi na sposobnost jedne optičke staze svjetlosnog razdjelnika da izolira svjetlosne signale u drugim svjetlosnim stazama.

Komponente optičkog PLC razdjelnika

Ulazni i izlazni priključci
Ulazni priključci su mjesta gdje dolazni optički signal ulazi u razdjelnik, obično kroz jedan optički kabel. Broj ulaznih priključaka ovisi o vrsti i konfiguraciji razdjelnika. Izlazni priključci su mjesta gdje podijeljeni optički signali izlaze iz razdjelnika i povezuju se s primateljima ili drugim mrežnim uređajima. Broj izlaznih portova može varirati i određuje broj staza na koje se signal dijeli.
Spojnice i razdjelnici
Spojnici i razdjelnici igraju vitalnu ulogu u razdvajanju optičkog signala. Dizajnirani su za dijeljenje dolaznog signala u više izlaznih puteva. Spojnice su odgovorne za ravnomjernu distribuciju signala između izlaznih priključaka, osiguravajući da svaka staza primi dio snage signala. Razdjelnici, s druge strane, razdvajaju signal u različite staze, omogućujući istovremeni prijenos do više primatelja.
Niz vlakana i valovod
Nizovi vlakana su nizovi pojedinačnih vlakana koja su poredana i spojena zajedno da tvore područje razdvajanja unutar razdjelnika. Oni pružaju fizički okvir za razdvajanje optičkog signala. S druge strane, valovod je struktura koja vodi i usmjerava optički signal unutar razdjelnika. U slučaju razdjelnika planarnog svjetlosnog valnog kruga (PLC), valovod je ugraviran na podlogu od silicija ili silicija, što omogućuje preciznu kontrolu i distribuciju optičkog signala.
Zaštitna kućišta
Svjetlovodni razdjelnici smješteni su u zaštitna kućišta kako bi zaštitili osjetljive komponente od vanjskih čimbenika okoline. Ta su kućišta obično izrađena od izdržljivih materijala, poput metala ili plastike, i pružaju mehaničku zaštitu, kao i održavanje poravnanja i stabilnosti unutarnjih komponenti. Zaštitna kućišta također pomažu u upravljanju optičkim vezama, osiguravajući pouzdan i siguran rad.

Proizvodni proces optičkog PLC razdjelnika

Sve u svemu, postoji pet koraka za proizvodnju optičkog razdjelnika. Svaki korak zahtijeva strogu kontrolu i upravljanje različitim parametrima kao što su okolina, temperatura i detaljna preciznost montaže i opreme.
Priprema komponenti
Općenito, potrebne su tri komponente. Čip PLC kruga ugrađen je u komad staklene pločice, a svaki kraj staklene pločice je poliran kako bi se osigurala vrlo precizna ravna površina i visoka čistoća. V-utori se zatim bruse na staklenu podlogu. Pojedinačno vlakno ili više vrpčastih vlakana montirano je na staklenu podlogu. Ovaj sklop se zatim polira.
Poravnanje
Nakon pripreme tri komponente, one se postavljaju na postolje za poravnanje. Ulazni i izlazni niz vlakana postavljen je na stupanj goniometra kako bi se poravnao s PLC čipom. Fizičko usklađivanje između nizova vlakana i čipa nadzire se kontinuiranom izlaznom razinom snage iz niza vlakana.
Lijek
Sklop se zatim stavlja u UV (ultraljubičastu) komoru gdje će se potpuno očvrsnuti na kontroliranoj temperaturi.
Pakiranje
Goli razdjelnik je poravnat i sastavljen u metalno kućište gdje su čizme od vlakana postavljene na oba kraja sklopa. Zatim je potrebno temperaturno cikličko ispitivanje kako bi se osiguralo konačno stanje proizvoda.
Optičko ispitivanje
Što se tiče ispitivanja, tri važna parametra kao što su uneseni gubitak, uniformnost i gubitak ovisan o polarizaciji (PDL) provode se na razdjelniku kako bi se osigurala kvaliteta proizvedenog razdjelnika.

Čimbenici koje treba uzeti u obzir prije odabira optičkog PLC razdjelnika

Veličina i vrsta mreže

Razmotrite veličinu i vrstu mreže u kojoj će se razdjelnik postaviti. Za veće mreže često se preferiraju razdjelnici s planarnim svjetlosnim valovima (PLC) zbog njihove skalabilnosti, veće propusnosti i viših omjera dijeljenja. Manje mreže mogu imati koristi od spojenih bikoničnih konusnih (FBT) razdjelnika, koji su troškovno-učinkovitiji za niže omjere dijeljenja.

Usporedba učinka i troškova

Razmotrite aspekte izvedbe i cijene FBT i PLC razdjelnika. FBT razdjelnici obično su jeftiniji-za manje mreže i niže omjere dijeljenja. PLC razdjelnici, iako relativno skuplji, nude bolje performanse, širi pojas i veće omjere dijeljenja, što ih čini prikladnima za većinu mreža s optičkim vlaknima ili aplikacija koje zahtijevaju veći kapacitet distribucije signala.

Kvaliteta i pouzdanost

Odaberite optičke razdjelnike renomiranih proizvođača poznatih po kvaliteti i pouzdanosti. To osigurava da razdjelnici zadovoljavaju industrijske standarde i pružaju dosljednu izvedbu tijekom vremena. Prilikom odabira uzmite u obzir čimbenike poput trajnosti, stabilnosti okoliša i dugoročne-pouzdanosti.

Konfiguracija razdjelnika

Odredite odgovarajuću konfiguraciju razdjelnika na temelju potrebnog broja izlaznih priključaka. Uobičajene konfiguracije uključuju 1×2, 1×4, 1×8 i tako dalje, što predstavlja broj ulaznih i izlaznih priključaka. Procijenite trenutne i buduće zahtjeve mreže kako biste odabrali optimalnu konfiguraciju razdjelnika.

Zahtjevi za signal

Procijenite zahtjeve mreže za signal. Ako aplikacija zahtijeva visoke brzine prijenosa podataka, nisku latenciju i minimalan gubitak signala, odaberite razdjelnike s niskim unesenim gubitkom i velikim povratnim gubitkom. PLC razdjelnici općenito nude bolje performanse u smislu unesenog gubitka i povratnog gubitka u usporedbi s FBT razdjelnicima.

Kompatibilnost valnih duljina

Razmotrite kompatibilnost valne duljine razdjelnika s optičkim signalima koji se koriste u mreži. Osigurajte da odabrani razdjelnik podržava specifične valne duljine potrebne za aplikaciju. Neki razdjelnici mogu ovisiti-o valnoj duljini, a odabirom odgovarajuće vrste osigurava se kompatibilnost i optimalna izvedba.

Vrhunski vodič za često postavljana pitanja o optičkim PLC razdjelnicima

P: Postoji li razdjelnik za optički kabel?

O: Optički razdjelnik koji se naziva i optički razdjelnik, razdjelnik vlakana ili razdjelnik snopa, integrirani je valovodni optički uređaj za distribuciju energije koji može podijeliti upadnu svjetlosnu zraku u dvije ili više svjetlosnih zraka, i obrnuto, sadržavajući višestruke ulazne i izlazne krajeve.

P: Koja je razlika između PLC razdjelnika i FBT razdjelnika?

O: FBT razdjelnici: FBT razdjelnici obično su veći i glomazniji u usporedbi s PLC razdjelnicima. Zahtijevaju više prostora i prikladniji su za primjene u kojima veličina nije ograničenje. PLC razdjelnici: PLC razdjelnici su kompaktni i mogu se integrirati u male pakete.

P: Koja je razlika između optičkog spojnika i razdjelnika?

O: Optički spojnici koriste se u nekoliko aplikacija, uključujući tehnologije vlakna-za--kuću, optičke komunikacijske sustave i mreže društvenih antena. Svjetlovodni razdjelnik vrsta je pasivnog optičkog uređaja koji dijeli optički signal na više izlaza.

P: Kako radi razdjelnik vlakana?

O: Da pojednostavimo stvari: svjetlost ulazi u razdjelnik, a razdjelnik pasivno razdvaja svjetlost u različite zrake pomoću ne-elektroničkih komponenti, a zatim šalje različite zrake u nova vlakna.

P: Što PLC znači u vlaknima?

O: PLC se odnosi na planarni krug svjetlosnog vala. Kao mikro-optički uređaj, PLC razdjelnik koristi optički čip da podijeli ulazni signal na različite izlaze. Na rubu čipa nalazi se svjetlosni krug u obliku vrpce montiran na nosač i vlakna.

P: Kako se pravi optički razdjelnik?

O: Ovo uključuje spajanje i sužavanje dva ili više optičkih vlakana zajedno kako bi se stvorilo jedno vlakno koje dijeli ulazni signal na više izlaznih signala ili kombinira više ulaznih signala u jedan izlazni signal.

P: Koje su različite vrste PLC razdjelnika?

O: Prema radnom opsegu, plc razdjelnik uglavnom ima LGX, kazetu, ABS kutiju s repom, golu, bez blokova, vrste paketa za montažu na stalak.

P: Koji je omjer PLC razdjelnika?

O: Omjer dijeljenja PLC razdjelnika je do 1:64 - jedan ili dva ulaza s maksimalnim izlazom od 64 vlakna. Osim toga, FBT razdjelnik je prilagodljiv, a posebne vrste su 1:3, 1:7, 1:11 itd. Ali PLC razdjelnik nije-prilagodljiv i ima samo standardne verzije kao što su 1:2, 1:4, 1:8, 1:16, 1:32 itd.

P: Što je PLC razdjelnik optičkih vlakana?

O: PLC razdjelnici koriste se za odvajanje ili kombiniranje optičkih signala. PLC (planarni svjetlosni krug) je mikro-optička komponenta koja se temelji na tehnologiji planarnog svjetlosnog valnog sklopa i pruža jeftino rješenje za distribuciju svjetla s malim faktorom oblika i visokom pouzdanošću.

P: Kako PLC razdjelnik radi u PON mreži?

A: U pasivnim optičkim mrežama (PON), PLC razdjelnik je široko instaliran između PON optičkog linijskog terminala (OLT) i optičkih mrežnih terminala/jedinica (ONT/ONU) koje OLT opslužuje. Veza s jednim vlaknom koja dolazi iz OLT-a središnjeg ureda (CO) povezana je s ulazom razdjelnika i podijeljena je na određeni broj vlakana koja napuštaju razdjelnik. Broj izlaza u PLC modulu određuje broj podjela.

PLC razdjelnici mogu se koristiti u centraliziranoj PON arhitekturi ili distribuiranoj arhitekturi. U centraliziranoj PON arhitekturi, 1x32 PLC razdjelnik često se koristi u središnjem uredu. U distribuiranoj PON arhitekturi, 1x4 PLC razdjelnik je prvo izravno povezan s OLT priključkom u središnjem uredu, a zatim se svako od četiri vlakna usmjerava na vanjski terminal postrojenja/kutiju kućišta u kojoj se nalazi 1x8/1x4 PLC razdjelnik.

P: Koja je scena primjene optičkog PLC razdjelnika?

O: Optički razdjelnici obično se koriste u terminalima optičkih linija i terminalima optičke mreže prostora pasivnih optičkih mreža. Širokopojasna pasivna optička mreža (BPON), pasivna optička mreža (GPON), Ethernet optička mreža (EPON), 10G Ethernet optička mreža (EPON) i 10G pasivna optička mreža (GPON) tehnologija će biti napravljena u mrežnom sustavu Koristite svjetlosni razdjelnik. U pasivnoj optičkoj mreži može se koristiti samo jedan optički razdjelnik ili više optičkih razdjelnika. Fiber Splitter je koncentriran za dijeljenje optičkog signala. Centralizirana distribucija optičkih razdjelnika općenito se koristi u distribuiranim aplikacijama koncentracije korisnika. Ponekad se optički razdjelnik može postaviti iu središnji ured za dijeljenje. U ovom slučaju, mora biti u sredini Postavite optičke kabele između središnjeg ureda i svakog korisnika.

P: Što je optički razdjelnik i kako optički razdjelnik radi u optičkoj mreži?

O: Kada se svjetlosni signal prenosi jednomodnim vlaknom, svjetlosna energija ne može se u potpunosti koncentrirati u jezgri vlakna. Mala količina energije širit će se kroz omotač vlakna. Djeluje korištenjem tehnika kao što su spojeno bikonično sužavanje ili krug planarnog svjetlosnog vala za dijeljenje svjetlosti na različite staze, omogućujući učinkovitu distribuciju na više odredišta.

P: Kako funkcioniraju optički razdjelnici u pasivnim optičkim mrežama (PON)?

O: Svjetlovodni razdjelnici bitne su komponente u pasivnim optičkim mrežama (PON) jer olakšavaju distribuciju svjetlosnih signala. Oni dijele dolazni svjetlosni snop s terminala optičke linije (OLT) u više putanja, omogućujući istovremeni prijenos do više pretplatnika ili mrežnih uređaja.

P: Koje su ključne komponente uključene u funkcioniranje optičkog razdjelnika?

O: Razdjelnik optičkih vlakana obično se sastoji od ulaznih i izlaznih priključaka, spojnica i razdjelnika, nizova vlakana i valovoda. Ove komponente rade zajedno kako bi primile upadnu svjetlosnu zraku, podijelile je na više staza i distribuirale svjetlosne signale do željenih izlaznih priključaka.

P: Kako primijeniti optičke razdjelnike u PON sustavu?

O: Svjetlovodni razdjelnici, koji omogućuju distribuciju signala na optičkom vlaknu između dva ili više optičkih vlakana s različitim konfiguracijama razdvajanja (1×N ili M×N), široko su korišteni u PON mrežama. FTTH je jedan od uobičajenih scenarija primjene. Tipična FTTH arhitektura je: optički linijski terminal (OLT) smješten u središnjem uredu; Jedinica optičke mreže (ONU) smještena na kraju korisnika; Optička distribucijska mreža (ODN) smjestila se između prethodne dvije. Optički razdjelnik se često koristi u ODN-u kako bi pomogao većem broju krajnjih-korisnika da dijele PON sučelje. Implementacija FTTH mreže od-to-više točaka može se dalje podijeliti na centralizirane (jedno-fazu) ili kaskadne (više-faze) konfiguracije razdjelnika u distribucijskom dijelu FTTH mreže. Centralizirani razdjelnik koristi jedno{11}}razdjelnik koji se nalazi u središnjem uredu u zvjezdastoj topologiji. Pristup kaskadnog razdjelnika koristi više{13}}slojne optičke razdjelnike u topologiji od točke do više-točaka.

P: Koji je maksimalni omjer dijeljenja za optički PLC razdjelnik?

O: Maksimalni omjer dijeljenja FBT razdjelnika je do 1:32, što znači da se jedan ili dva ulaza mogu podijeliti u izlaz od najviše 32 vlakna odjednom. Međutim, omjer dijeljenja PLC razdjelnika je do 1:64 - jedan ili dva ulaza s maksimalnim izlazom od 64 vlakna.

P: Koliki je uneseni gubitak optičkog PLC razdjelnika?

O: Insercijski gubitak je gubitak snage signala koji je rezultat umetanja uređaja u prijenosnu liniju ili optičko vlakno i obično se izražava u decibelima (dB). Gubitak unosa PLC Splittera je: IL=-10lg Pout/Pin. Pout je optička snaga izlazne snage, a Pin je optička snaga ulazne snage.

P: Koji je raspon valne duljine optičkog PLC razdjelnika?

O: PLC (Planar Lightwave Circuit) razdjelnici dostupni su za jedno-modno vlakno u omjeru 1:2 do 1:64. Omogućuju nisku stopu kvarova i ravnomjerno raspoređeni profil razdvajanja preko cijelog raspona valnih duljina od 1260nm do 1650nm.

P: Koji je tipični raspon radne temperature za optički PLC razdjelnik?

O: FBT razdjelnik može raditi stabilno na temperaturi od -5 do 75 stupnjeva. PLC razdjelnik može raditi u širem temperaturnom rasponu od -40 do 85 stupnjeva, pružajući relativno dobre performanse u područjima s ekstremnom klimom.

P: Kako čistite PLC razdjelnik s optičkim vlaknima?

O: Prije čišćenja vizualno pregledajte PLC razdjelnik na vidljivu prljavštinu, prašinu ili onečišćenja. Provjerite je li uređaj isključen s mreže kako biste izbjegli bilo kakve smetnje. Ako na površini PLC razdjelnika ima labavih čestica ili krhotina, možete upotrijebiti kanister sa komprimiranim zrakom da otpuhate čestice. Držite PLC razdjelnik pod kutom kako biste spriječili ispuhivanje zagađivača natrag na uređaj. Navlažite štapić za čišćenje koji-ne ostavlja dlačice ili ga obrišite izopropilnim alkoholom. Pazite da štapić ili maramica ne kaplje alkoholom kako biste spriječili da tekućina uđe u PLC razdjelnik. Nježno obrišite površinu PLC razdjelnika navlaženom krpom za čišćenje ili krpom. Kružnim pokretima uklonite sve preostale nečistoće. Pazite da ne primijenite pretjerani pritisak jer biste mogli oštetiti lomljive komponente. Ako površina još uvijek nije čista, upotrijebite svježi tupfer ili maramicu i ponovite postupak čišćenja. Izbjegavajte ponovnu uporabu istog štapića kako biste spriječili širenje kontaminanata. Ostavite očišćeni PLC razdjelnik da se potpuno osuši na zraku prije nego što ga ponovno spojite na mrežu. Uvjerite se da na površini nema ostataka alkohola. Nakon čišćenja i sušenja ponovno pregledajte PLC razdjelnik kako biste potvrdili čistoću. Kada ste zadovoljni, pažljivo ponovno spojite PLC razdjelnik na mrežu.

Kao jedan od vodećih proizvođača i dobavljača optičkih plc razdjelnika u Kini, srdačno vas pozdravljamo da ovdje iz naše tvornice kupite optičke plc razdjelnike na zalihama. Svi prilagođeni proizvodi su visoke kvalitete i niske cijene. Za cjenik i besplatan uzorak kontaktirajte nas sada.

industrijski standard optičkog PLC razdjelnika prednost optičkog PLC razdjelnika prednost razdjelnika optičkih vlakana PLC
