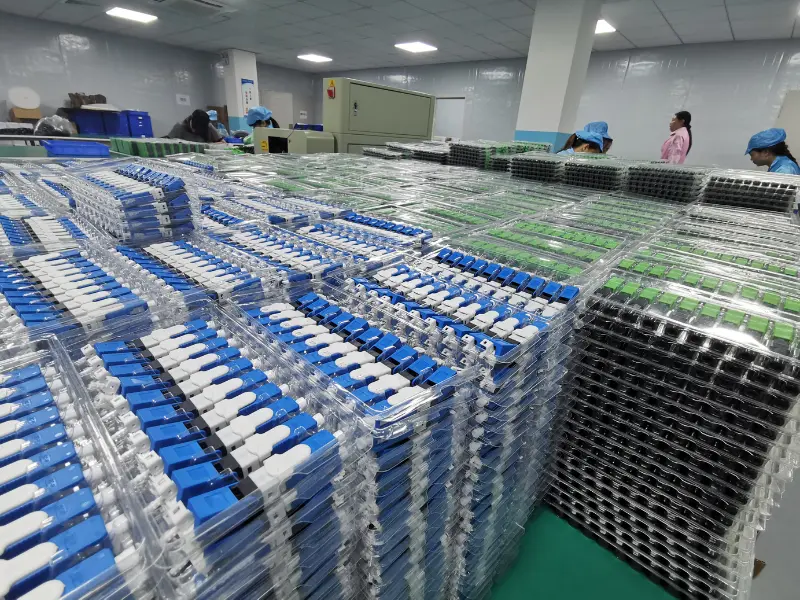

Evolux Fiber: Vaš profesionalni proizvođač konektora za optička vlakna!
Shenzhen Evolux Fiber Co., Ltd je vodeći pružatelj vrhunskih-rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visoko{2}}kvalitetnih proizvoda od optičkih vlakana. Osnovani 2013. godine i sa sjedištem u Shen Zhenu u Kini, postali smo pouzdano ime u području optičkih vlakana. S jakim fokusom na inovacije i pouzdanost, nastojimo zadovoljiti rastuće zahtjeve globalne telekomunikacijske industrije.
Naše prednosti
Raznovrsni portfelj proizvoda
Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jedno-modnih i više-modnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući kabele od optičkih vlakana, konektore, primopredajnike, adaptere i srodne dodatke kako bismo zadovoljili različite potrebe naših kupaca.
Izvrsna korisnička podrška
Okupili smo tim stručnjaka koji su spremni podržati naše klijente. Oni pomažu klijentima u odabiru pravog rješenja od optičkih vlakana i vode proces implementacije, omogućujući korisnicima da uživaju u sveobuhvatnom pret{1}}prodajnom savjetovanju do post-prodajne podrške i tehničke pomoći.

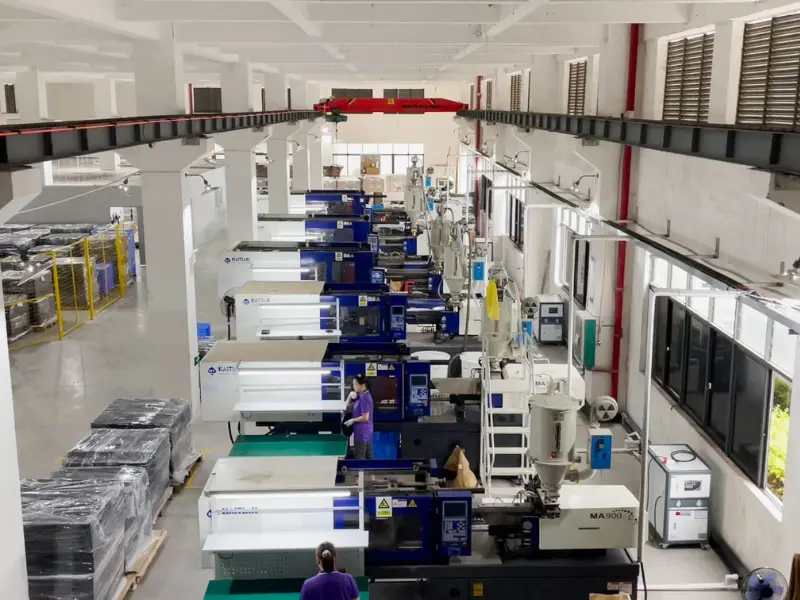

Napredni objekti za istraživanje i razvoj
Najsuvremeniji---postrojenja za istraživanje i razvoj, oprema i specijalizirani laboratoriji pružaju idealno okruženje za provođenje vrhunskih-istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i procesa proizvodnje.
Profesionalne usluge prilagođavanja
Nudimo mogućnosti prilagodbe koje korisnicima omogućuju da proizvode od optičkih vlakana prilagode svojim specifičnim potrebama. Promjer vlakana, materijal za oblaganje ili vrsta konektora mogu se fleksibilno prilagoditi.
Product Categories
Latest Products
Kako se proizvode konektori za optička vlakna?
Proizvodnja konektora za optička vlakna zahtijeva precizno poravnanje vlakana, kontroliranu montažu i dosljednu optičku izvedbu. Čak i male varijacije u dimenzijama ferule, položaju vlakana ili geometriji krajnje-plohe mogu utjecati na uneseni gubitak, povratni gubitak i dugoročnu-stabilnost veze.
Točan proizvodni proces ovisi o dizajnu konektora. Konvencionalni konektori za optička vlakna obično uključuju pripremu vlakana, spajanje, stvrdnjavanje i poliranje-kraja. Brzi-konektori koji se mogu instalirati na terenu obično koriste tvornički-pripremljeni vlaknasti završetak, strukturu preciznog poravnanja i tehnologiju-usklađivanja indeksa za pojednostavljenje završetka na mjestu postavljanja.
U EVOLUX-u se potvrđuju proizvodni zahtjevi prema vrsti konektora, vrsti poliranja, načinu rada vlakana, kompatibilnoj strukturi kabela i ciljnoj izvedbi. Ne slijedi svaki proizvod potpuno isti proces, ali sljedeće faze ilustriraju kako upravljamo proizvodnjom konektora od ulaznih komponenti do gotovih proizvoda.
Inspekcija sirovina
Obujmice, kućišta, opruge, čizme, vlaknaste komponente i materijali za pakiranje pregledavaju se prije proizvodnje.
Provjere mogu uključivati:
- Dimenzije i izgled čaure
- Materijal i boja kućišta
- Mehaničke komponente
- Komponente vlakana
- Oznake i pakiranja
Ne{0}}nesukladni materijali identificiraju se i odvajaju prije sklapanja.
Priprema komponente i prstena
Komponente su pripremljene prema odobrenoj specifikaciji konektora.
Proces može uključivati:
- SC, LC, FC ili ST strukture
- PC, UPC ili APC konfiguracije
- Opcije jednog-moda ili višemoda
- Obruči od 1,25 mm ili 2,5 mm
- Simplex, duplex ili brzi konektori
Materijali su organizirani prema odobrenom troškovniku.

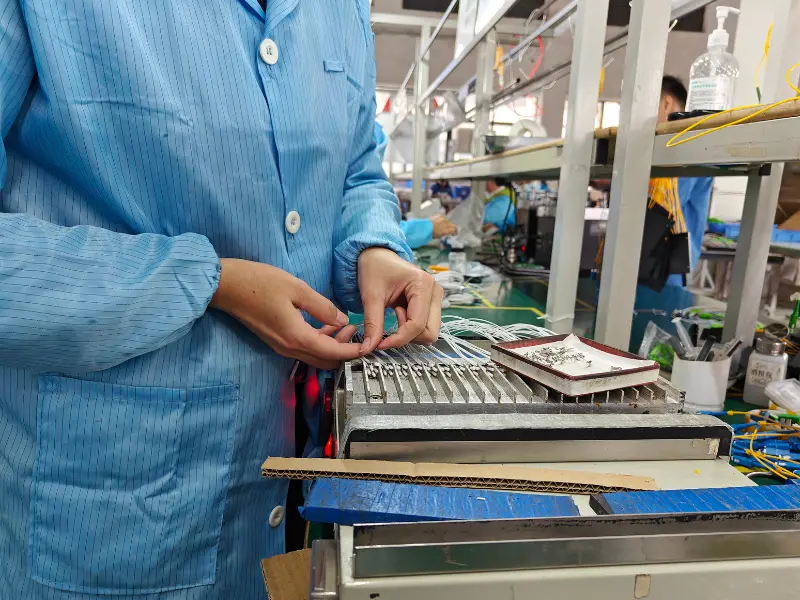

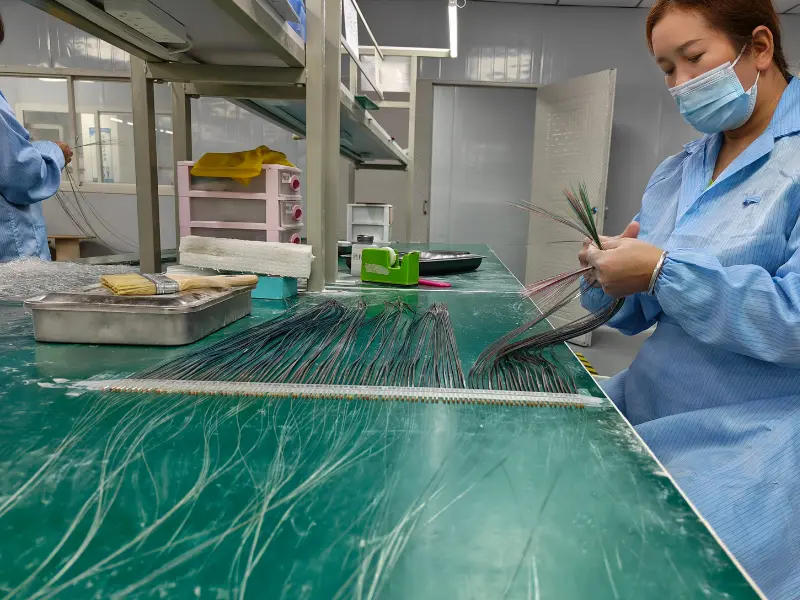

Priprema vlakana ili pred-ugrađeni sklop
Proces se razlikuje između konvencionalnih i-konektora koji se mogu instalirati na terenu.
Može uključivati:
- Skidanje i čišćenje vlakana
- Priprema vlakana
- Umetanje ferule
- Instalacija prethodno-poliranih vlakana-
- Sklop preciznog poravnanja

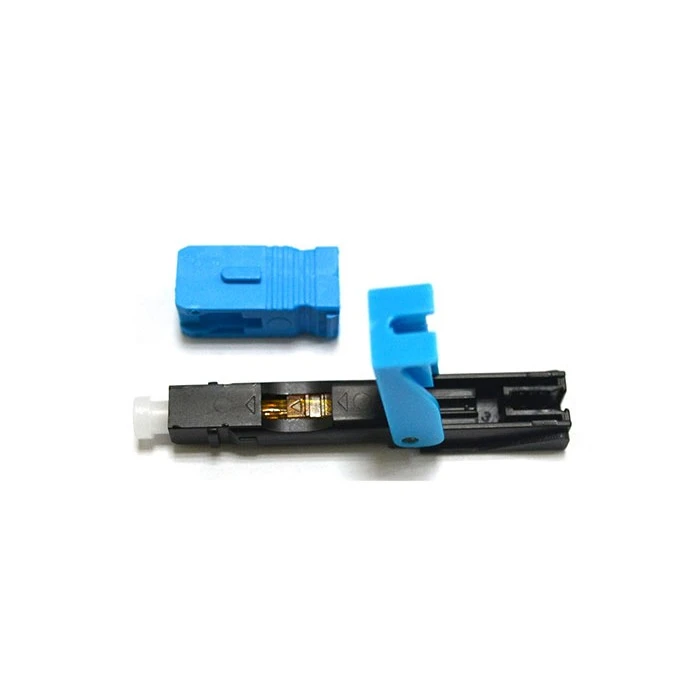

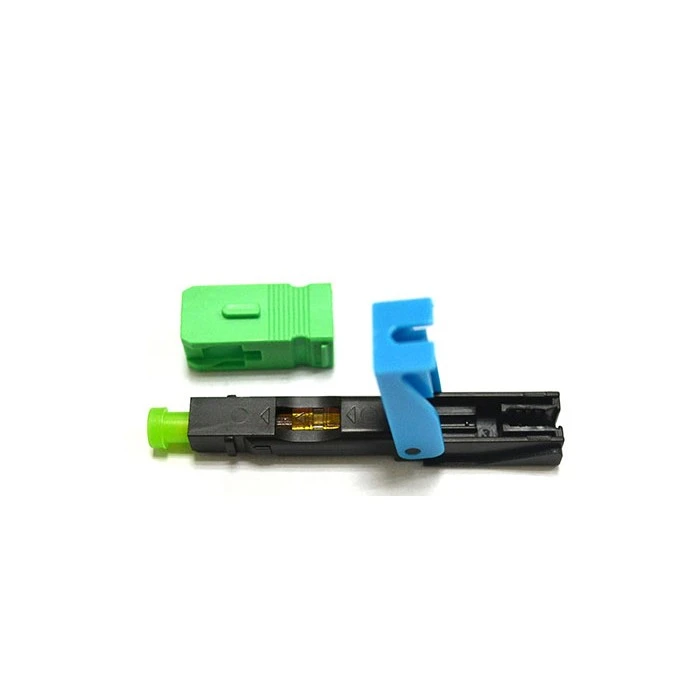

Brzi priključci također mogu koristiti tehnologiju podudaranja indeksa-za podršku stabilnog optičkog prijenosa.
Učvršćivanje i stvrdnjavanje vlakana
Vlakno je pričvršćeno metodom lijepljenja ili mehaničkog učvršćivanja.
Ključne kontrole mogu uključivati:
- Pozicioniranje vlakana
- Primjena lijepljenja
- Uvjeti stvrdnjavanja
- Mehaničko zaključavanje
- Unutarnje poravnanje
Proces je kontroliran kako bi se smanjilo kretanje i održala stabilna optička izvedba.

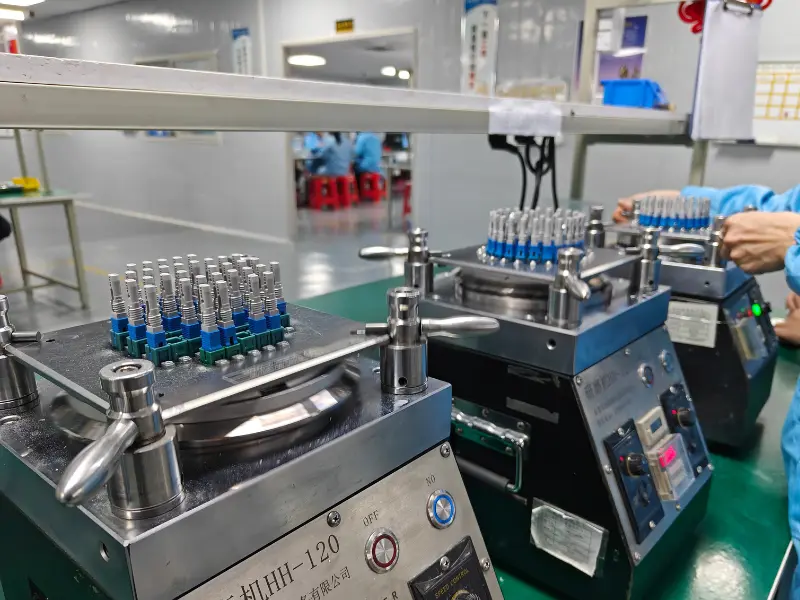

Kraj-obrade i poliranja lica
Konvencionalna čelna lica konektora obrađuju se prema zahtjevima PC, UPC ili APC.
Proces može uključivati:
- Uklanjanje vlakana i ljepila
- Brušenje ferule
- Više{0}}stupanjsko poliranje
- Završno-čišćenje lica

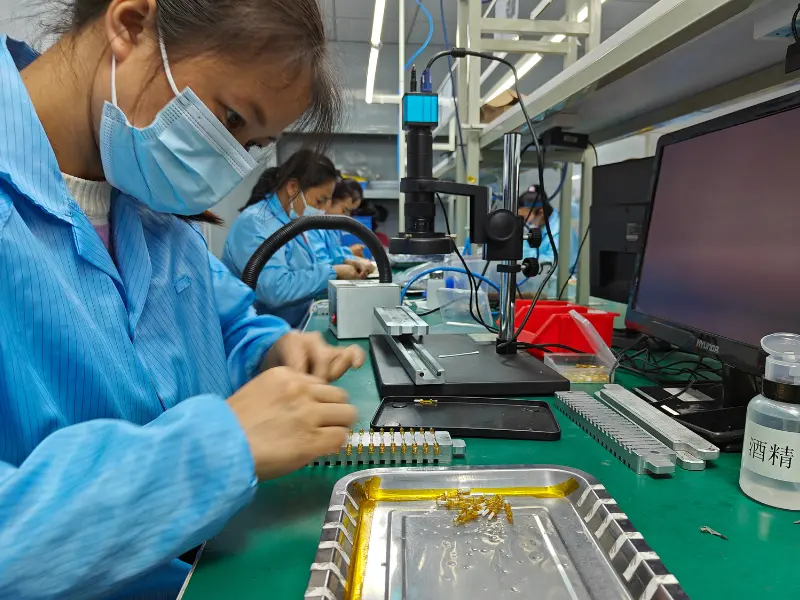

- Mikroskopski pregled
Kontrolirano poliranje pomaže u održavanju unesenog gubitka, povratnog gubitka i stabilnosti veze.

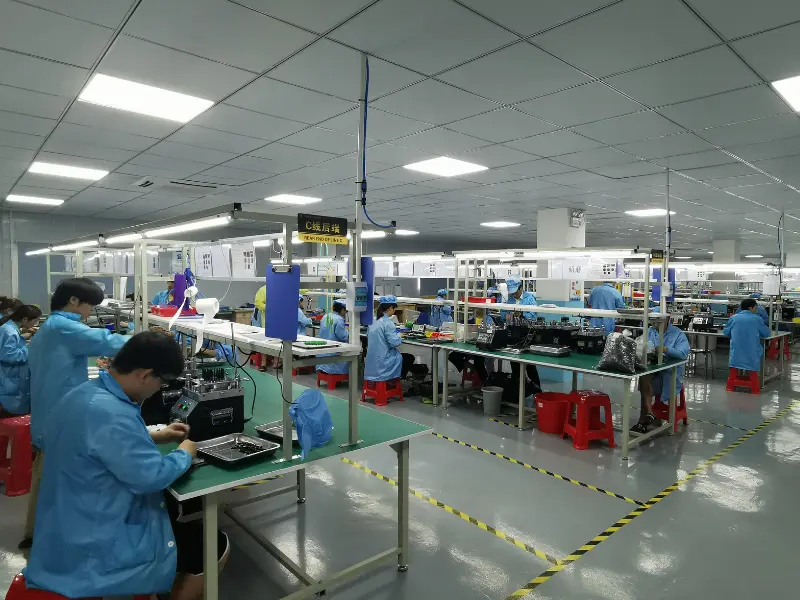

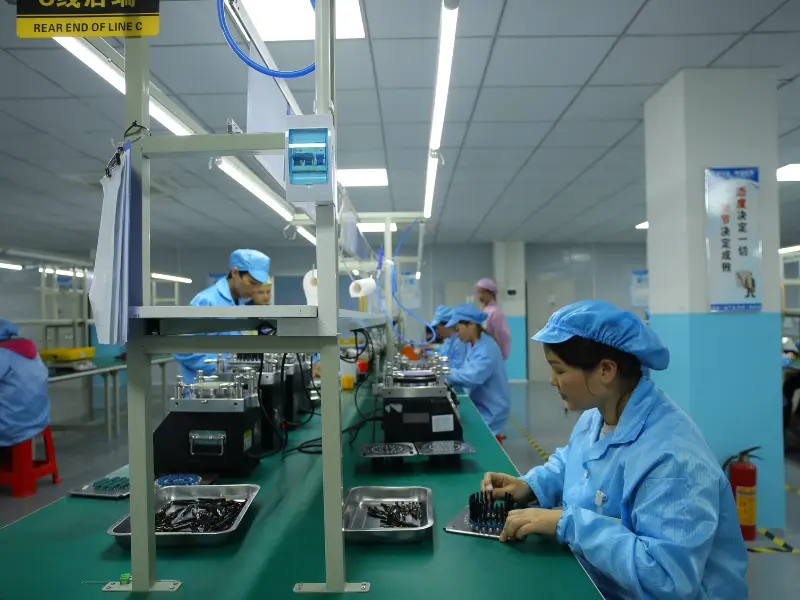

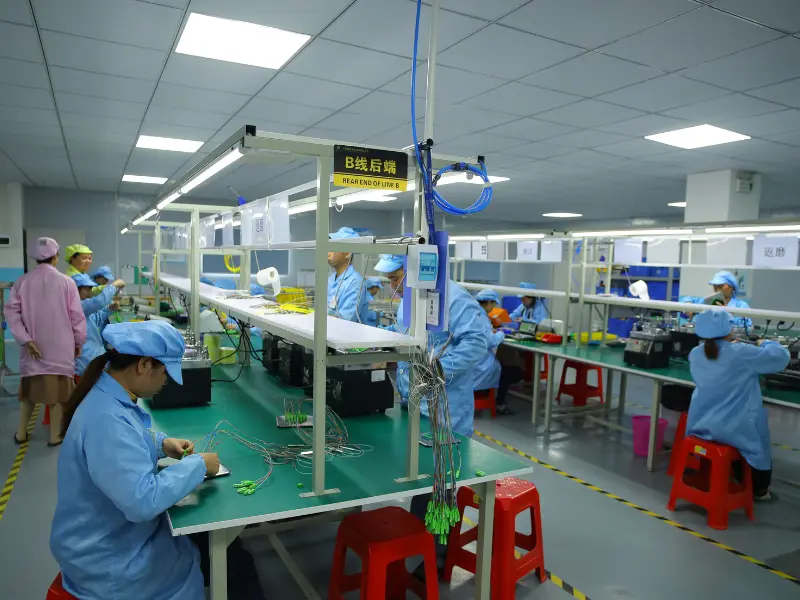

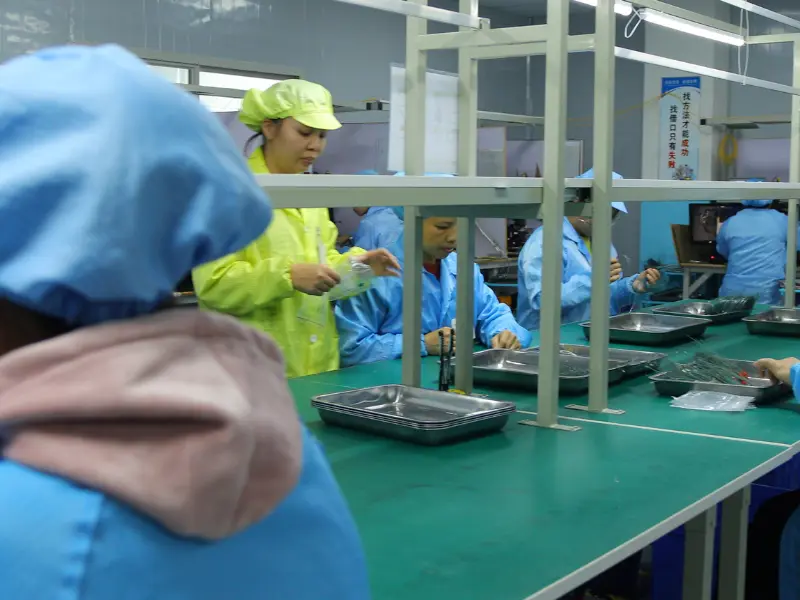

Sklop konektora
Obujmice, opruge, kućišta, čizme i komponente za zaključavanje sastavljeni su u gotov konektor.
Provjere sklapanja mogu uključivati:
- Položaj ferule
- Montaža opruge
- Orijentacija stanovanja
- Funkcija zaključavanja
- Zaštita od-čepa za prašinu
Prilagođeni proizvodi sastavljaju se prema odobrenom crtežu ili uzorku.

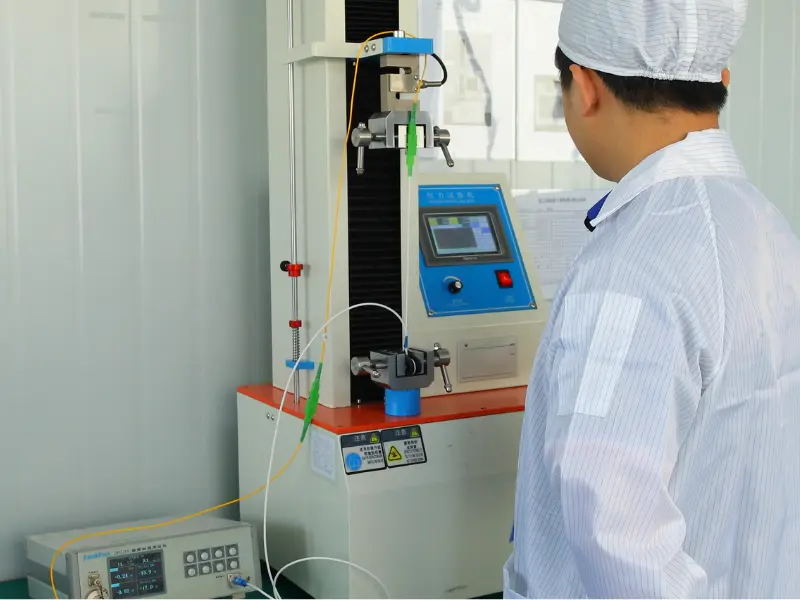

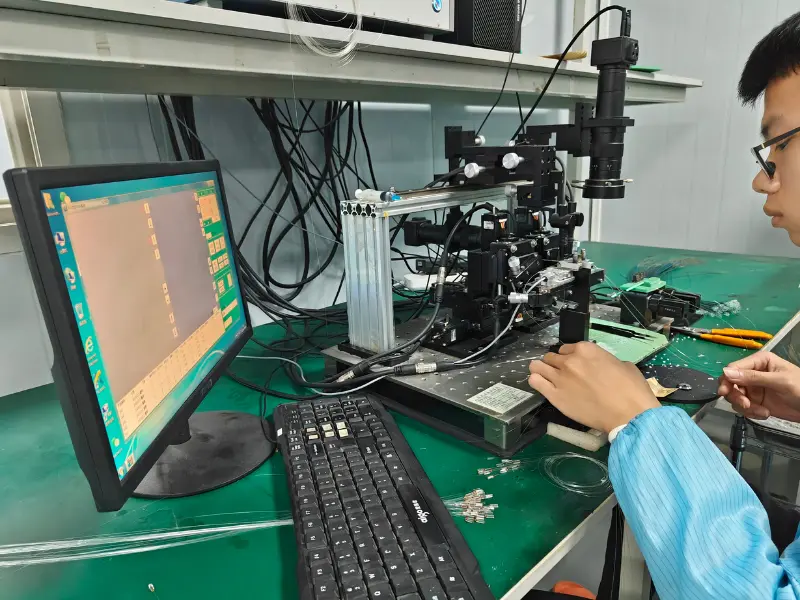

Optičko i mehaničko ispitivanje
Gotovi priključci testirani su prema specifikaciji proizvoda i primjeni.
Testiranje može uključivati:
- Insercijski gubitak
- Povratni gubitak
- Kraj-provjera lica
- Sparivanje i dimenzije
- Ispitivanje rastezanja ili trajnosti
Stavke ispitivanja i kriteriji prihvatljivosti potvrđuju se prema zahtjevima projekta.

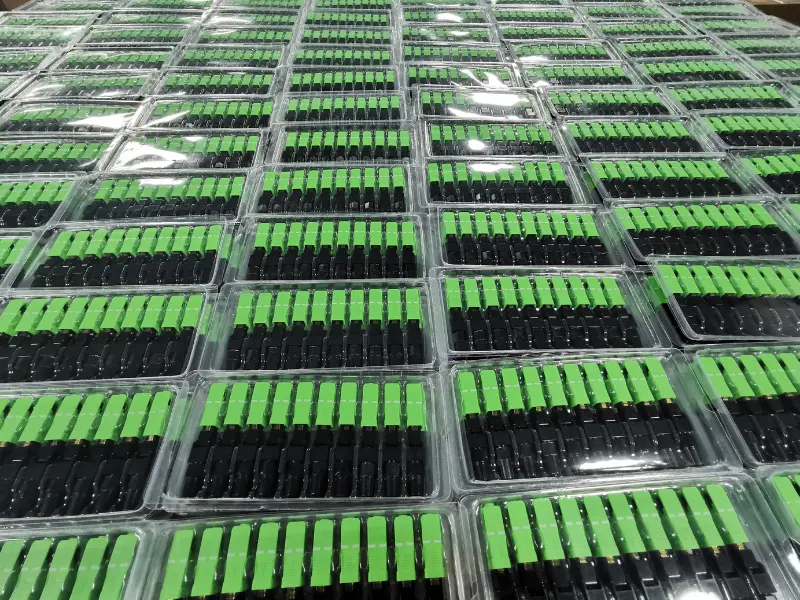

Završna inspekcija i pakiranje
Odobreni priključci idu na završnu provjeru i pakiranje.
Završne provjere mogu uključivati:
- Izgled i čistoća
- Če-stanje lica
- Optička izvedba
- Točnost etikete i količine
- Stanje pakiranja
Proizvodi su zaštićeni čepovima i pakirani u standardnu ili prilagođenu ambalažu.
Razgovarajte o svom projektu konektora

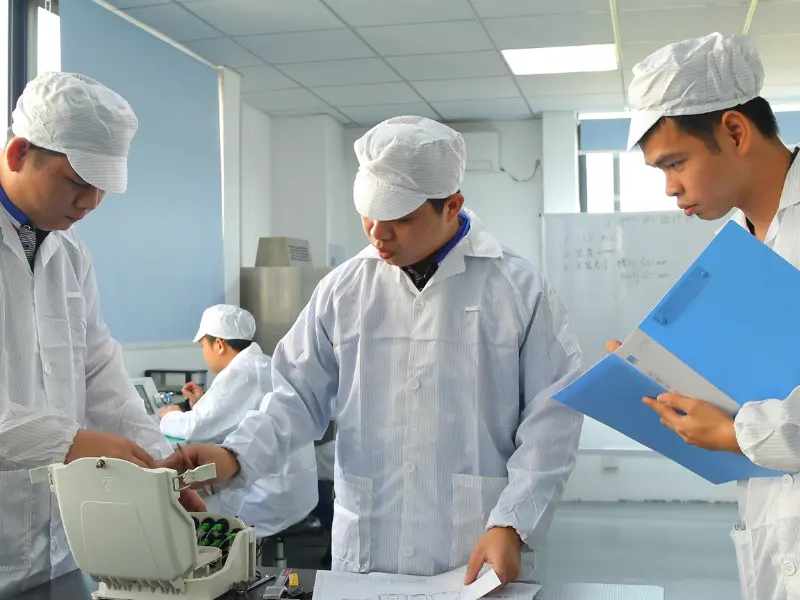

Kontrola kvalitete od ulaznog materijala do konačne otpreme
Dosljedna kvaliteta konektora ovisi o više od konačnog testiranja.
Gotov konektor može proći jedan optički test dok na njega još uvijek utječu nekonzistentni materijali, nestabilni uvjeti sklapanja, kontaminacija-čeone strane ili oštećenje pakiranja. Iz tog razloga EVOLUX upravlja kvalitetom u više faza, uključujući ulazne materijale, proizvodne procese, optičku izvedbu, mehaničku montažu i konačnu inspekciju pošiljke.
Kriteriji kvalitete potvrđuju se prema modelu konektora, primjeni i zahtjevima kupaca. Za prilagođene projekte, stavke inspekcije i standardi prihvaćanja mogu se pregledati prije pripreme uzorka ili masovne proizvodnje.
Ulazna kontrola kvalitete — IQC
Dolazne komponente se provjeravaju prije proizvodnje kako bi se identificirali problemi s materijalom, dimenzijama i izgledom.
Inspekcija može uključivati:
- Dimenzije prstena i stanje površine
- Materijal kućišta, dimenzije i boja
- Konstrukcije za zaključavanje i spajanje
- Opruge, čizme i mehaničke komponente
- Vlakna ili prethodno{0}}ugrađene komponente vlakana
- Oznake i materijali za pakiranje
Ne{0}}nesukladni materijali identificiraju se i odvajaju prije proizvodnje kako bi se smanjili problemi sastavljanja i održala dosljednost serije.
U-Kontroli kvalitete procesa — IPQC
Ključne faze proizvodnje nadziru se kako bi se održalo dosljedno pozicioniranje vlakana, struktura konektora i kvaliteta sklapanja.
Inspekcija može uključivati:
- Priprema vlakana i čistoća
- Pozicioniranje vlakana i sklop ferule
- Uvjeti lijepljenja, pričvršćivanja i stvrdnjavanja
- Bru-čeono brušenje i poliranje
- Orijentacija kućišta i montažne dimenzije
- Instalacija zaključavanja, spajanja i prtljažnika
Proizvodnja prema odobrenim specifikacijama i uputama za rad. Prilagođeni proizvodi kontroliraju se prema potvrđenom crtežu, specifikaciji ili odobrenom uzorku.
Ispitivanje optičkih i mehaničkih performansi
Gotovi konektori se testiraju prema modelu proizvoda, predviđenoj primjeni i potvrđenim zahtjevima kupaca.
Testiranje može uključivati:
- Uneseni gubitak i povratni gubitak
- Kraj-provjera lica
- Dimenzije konektora i stanje spajanja
- Ponovljivost veze
- Vlačna čvrstoća i zadržavanje kabela
- Mehanička izdržljivost
- Ispitivanje utjecaja okoline ili temperature
Nisu za svaki konektor potrebni isti testovi. Stavke inspekcije i kriteriji prihvaćanja potvrđuju se prema dizajnu proizvoda i projektnim zahtjevima.
Konačna kontrola kvalitete i sljedivost — FQC/OQC
Gotovi konektori se provjeravaju prije pakiranja i otpreme kako bi se potvrdila kvaliteta proizvoda i točnost narudžbe.
Završne provjere mogu uključivati:
- Optička izvedba i stanje krajnje-strane
- Izgled i čistoća proizvoda
- Boja kućišta i oznaka proizvoda
- Točnost etikete, količine i pakiranja
- Posebni zahtjevi-zahtjeva za karton i kupca
Odobreni proizvodi puštaju se na otpremu, dok se-nesukladni proizvodi odvajaju za pregled. Ovisno o projektu, popratna evidencija može uključivati podatke o inspekciji serije, izvješća o optičkim ispitivanjima, odobrenja uzoraka, specifikacijske listove, sljedivost serije i zapise o-korektivnim radnjama.
Prilagođeni konektori za optička vlakna izrađeni prema vašim zahtjevima
Standardni optički konektori ne odgovaraju uvijek svakoj mreži, uređaju ili instalacijskom okruženju. Različiti projekti mogu zahtijevati specifičnu strukturu konektora, način rada vlakana, veličinu kabela, boju kućišta, mehanički dizajn, razinu optičkih performansi ili format pakiranja. EVOLUX podržava prilagodbu-temeljenu na projektima za distributere, izvođače, proizvođače opreme i robne marke privatnih-trgovačkih marki. Izvedivost prilagodbe provjerava se prema potrebnoj strukturi proizvoda, količini narudžbe, dostupnosti materijala i tehničkim zahtjevima.
Konfiguracija konektora
Konfiguracije konektora mogu se odabrati ili modificirati prema primjeni.
Dostupne opcije mogu uključivati:
SC konektori/LC konektori/FC konektori/ST konektori/PC konfiguracije/UPC konfiguracije/APC konfiguracije/Single{0}}mode konektori/Multimode konektori/Simplex strukture/Duplex strukture/Konvencionalni polirani konektori/Field-ugradljivi brzi konektori/Application-specifične kombinacije konektora/
Konačna konfiguracija potvrđuje se prema zahtjevima kompatibilnosti, izvedbe i instalacije.
Mehanička struktura
Mehaničke komponente mogu se pregledati ili prilagoditi za-specifične zahtjeve projekta.
Prilagodba može uključivati:
Struktura kućišta konektora/Stil prtljažnika/Dužina prtljažnika/Mehanizam za zaključavanje/Specifikacija prstena/Dupleksna struktura stezaljke/Komponente-pričvršćivanja kabela/Pojačane strukture/Vodootporne strukture/Dodatna oprema za ugradnju/
Mehanička prilagodba može zahtijevati pregled crteža, procjenu alata ili provjeru uzorka.
Kompatibilnost vlakana i kabela
Strukture konektora mogu se uskladiti s različitim vrstama vlakana i kabela.
Dostupne opcije kompatibilnosti mogu uključivati:
250 μm golo vlakno/900 μm puferirano vlakno/2,0 mm kabel/3,0 mm kabel/FTTH izlazni kabel/unutarnji optički kabel/korisnički-strukture kabela
Kompatibilnost ovisi o modelu priključka. Kupci bi trebali dostaviti dimenzije kabela, konstrukcijski crtež ili fizički uzorak kada traže ne-standardnu konfiguraciju.
Za projekte koji koriste kabel koji -isporučuje korisnik, može se preporučiti sastavljanje uzorka i testiranje kompatibilnosti prije masovne proizvodnje.
Izgled i identifikacija proizvoda
Opcije izgleda mogu pomoći distributerima i markama u stvaranju dosljednog asortimana proizvoda.
Dostupne opcije mogu uključivati:
Boja kućišta konektora/Boja prtljažnika/Boja dvostrane kopče/Oznaka proizvoda/Laserska oznaka/Logotip kupca/Broj modela/Broj serije/Oznaka proizvoda/-određena šifra proizvoda distributera
Usklađivanje boja i metode označavanja ovise o materijalu konektora, količini proizvodnje i izvedivosti proizvodnje.
Zahtjevi optičkih i mehaničkih performansi
Ciljevi izvedbe mogu se pregledati prema dizajnu proizvoda i namjeravanoj primjeni.
Projektni zahtjevi mogu uključivati:
Ciljani uneseni gubitak/Ciljni povratni gubitak/Ponovljivost veze/Mehanička izdržljivost/Vlačna čvrstoća/Kabel-zadržavanje performansi/Radni-temperaturni zahtjevi/Skladištenje-temperaturni zahtjevi/Uvjeti okoliša/Primjena-specifični kriteriji inspekcije
Svi ciljevi izvedbe podliježu tehničkoj procjeni. Konačnu specifikaciju treba potvrditi dokumentacijom, ispitivanjem uzorka ili odobrenim proizvodnim uzorkom prije masovne proizvodnje.
Pakiranje i dokumentacija
Ambalaža se može prilagoditi za distributere, izvođače projekata i robne marke-privatnih robnih marki.
Dostupne opcije mogu uključivati:
EVOLUX standardno pakiranje/Neutralno pakiranje/Pakiranje s osobnim-naljepnicama/Prilagođene oznake proizvoda/Oznake s barkodom/Oznake unutar-kutije/Oznake na kutiji/Logotip kupca/Korisničke upute/Instalacijske kartice/Formati-popisa pakiranja/Količine pakiranja-specifične za kupca
Pojedinosti pakiranja trebaju biti potvrđene prije proizvodnje kako bi se osiguralo da naljepnice, crtični kodovi, količine i informacije o kutiji odgovaraju kupčevim zahtjevima za primanje i distribuciju.
Zatražite prilagođeni konektor
Konektor optičkih vlakana je uređaj koji se koristi za povezivanje optičkih vlakana, olakšavajući učinkovit prijenos svjetlosnih signala. Konektor optičkih vlakana omogućuje brže spajanje i odspajanje od spajanja. Dolaze u različitim tipovima kao što su SC, LC, ST i MTP, a svaki je dizajniran za posebne primjene.
Lucent konektori (LC)
LC konektori imaju neke od najmanjih prstenova, dimenzija 1 1/4 mm, što je otprilike upola manje od ST konektora. Njihova mala veličina svrstava ih u kategoriju završetaka malog oblika. Ovi konektori dobro funkcioniraju za višemodne primopredajnike i jedno-modne kabele.
Standardni konektori (SC)
SC konektori imaju 2 1/2 mm čahuru koja jasno sjeda na mjesto. Korištenje pokreta guranja i povlačenja učvršćuje konektor. Ove vrste završetaka imaju visoku razinu performansi, što je zajedno s padom cijene od njihovog predstavljanja pridonijelo njihovoj velikoj popularnosti u više aplikacija. Zapravo, mnoge nekadašnje aplikacije ST konektora sada umjesto njih koriste SC konektore, budući da je SC izumljen kako bi zamijenio ST iu telekomunikacijama iu podatkovnim komunikacijama.
ST konektori
ST konektori su među najstarijim vrstama konektora za optičke kabele. Do 2005. godine, ova vlasnička marka konektora AT&T bila je rangirana kao jedna od najpopularnijih završetaka vlakana. Iako su rješenja koja rješavaju neke probleme prisutni ST konektori zamijenili ove konektore, oni su i dalje popularni. Danas je njihova cijena niska zbog njihove starosti, što ih čini izborom za-proračunske projekte. Dizajn ST konektora je 2 1/2 mm ferula koja ima bajunet-vezu između vlakana putem adaptera. Ovi prstenovi koriste opružni{10}}dizajn opterećenja koji može otežati instalaciju osim ako dijelovi nemaju precizno postavljeno mjesto, iako utor s ključem pomaže pri poravnavanju prstenova za spajanje.
Konektori s ferule jezgrom (FC).
FC konektori rangirani su kao neki od najpopularnijih za upotrebu s jedno-priključcima prije uvođenja LC i SC konektora. Oni koriste uvrtni-čahur s ključem. Međutim, postupak uvrtanja čaure zahtijeva dodatno vrijeme i trud u usporedbi s uskočnim -SC konektorima. Vijak-u dizajnu sprječava prekide veze, čak i kada netko povuče kabel ili sustav ima aplikacije u područjima s puno kretanja. Video preko optičkih vlakana jedna je od namjena za ove vrste konektora zbog stalnog protoka podataka kroz kabel i sigurnosti konektora. Poput ST i SC konektora, FC završeci koriste 2 1/2 mm ferulu. S hibridnim adapterom svatko može stvoriti most između ovih vrsta konektora.
Više{0}}optički (MPO) konektori
MTP je komercijalni brend MPO konektora. MTP i MPO konektori su isti, osim što marka MTP ima posebnu upotrebu za-aplikacije visokih performansi, dok MPO radi u više mehaničkih situacija. Ova dva konektora obično povezuju vrpčaste kabele s više vlakana. Ovi konektori imaju dva do šest redova od 12 ili 16 vlakana. MPO konektori s 12 vlakana po redu mogu imati dva do šest redova, pri čemu su dva najčešći broj. Konektori koji imaju 16 vlakana u redu nemaju više od dva reda. Veze između ferula koriste igle i rupe za spajanje krajeva vlakna s drugim kabelom ili elektroničkim uređajem. Najčešće, ova vrsta konektora ima primjenu ili u -brzim vezama koje koriste multimode ili za unaprijed{13}}završene grupe kabela.
MT-RJ konektori
Danas su MT-RJ konektori nestali iz upotrebe. Međutim, neki sustavi ipak mogu zahtijevati ove konektore za popravke. MT-RJ radi samo za višemodne kabele s dvostrukim vlaknima. Oba vlakna ulaze u ferulu koja se povezuje sa svojom spojenom polovicom s klinovima i rupama, slično MPO završecima. Postoje i neke varijacije utikača-i-utičnice na ovoj vrsti konektora.
Primjena optičkog konektora
Internet i lokalne mreže (LAN)
Kabeli od optičkih vlakana omogućuju veću propusnost u usporedbi s drugim opcijama kabela. Uobičajena upotreba umrežavanja uključuje optička vlakna za isporuku internetske i LAN povezivosti u cijeloj zgradi. Optički kabel posebno dobro radi na udaljenostima većim od 90 metara i pri prijenosu gigabitnih-brzinskih veza. I LAN i-brzi internet koriste višemodni optički kabel. Mnoge današnje tvrtke imaju optičke kabele koji idu do ormara telekomunikacija koji zatim prenose signal na bakreni-Cat5 kabel i druge kabele. Ovi kabeli prenose signal do računala i telefona. Međutim, ova praksa korištenja medijskih pretvarača ili telekomunikacijskih ormara može s vremenom nestati. Inovacije u tehnologiji optičkih vlakana, visoki troškovi održavanja telekomunikacijskih ormara i niže cijene optičkih vlakana mogu na kraju sve optičke mreže učiniti normom.
Televizija zajednice (CATV) i druge telekomunikacije
Televizija s lokalnom antenom i druge telekomunikacijske tvrtke često preferiraju optičke kabele za isporuku svojih signala zbog niže cijene na velikim udaljenostima s manjim gubicima i većom propusnošću u usporedbi sa starijim tehnologijama. Osim toga, svaki par vlakana odašiljača i prijamnika može prenijeti više glasovnih i video signala. U usporedbi s metodama dostave žicama, optička vlakna mogu ići 100 puta dalje i više od 1000 puta brže. CATV može koristiti jednom-optički kabel za veću propusnost i manje gubitke.
Javne komunalne mreže
Javna komunalna poduzeća, kao što su elektroprivredne tvrtke ili gradska postrojenja za pročišćavanje vode, koriste optička vlakna na nekoliko načina. Mogu imati sigurnosne kamere povezane-za TV zatvorenog kruga (CCTV) povezane optičkim vlaknima i mrežu koja povezuje razna mjesta za pružanje podataka-o operacijama u stvarnom vremenu. Električne tvrtke, na primjer, prepoznale su smetnje svoje opreme za proizvodnju i distribuciju na tradicionalnim komunikacijskim žicama i rano su se prebacile na optička vlakna. Gradske hitne službe također koriste optička vlakna s CCTV-om, bežičnu tehnologiju i prometne kamere za integraciju komunikacije i razmjenu informacija među hitnim službama. Osim toga, optička povezanost putem-gradskih mreža može ponuditi veću propusnost za prilagodbu velikom broju gradskih radnika u sustavu koji istovremeno pristupaju informacijama.
Industrijsko umrežavanje
Kao i kod elektroenergetskih tvrtki, elektromagnetske smetnje također igraju ulogu u izboru komunikacijskih proizvoda koji se koriste u industrijskim poduzećima. Električni šum iz opreme može uzrokovati ozbiljne probleme s neoklopljenim kabelom. Ali to ne vrijedi isto za optička vlakna. Uz mnoga industrijska postrojenja koja prelaze na pametne operacije s uređajima povezanima međusobno i na internet preko mreže, pouzdana povezanost je od vitalnog značaja. Za industrijske primjene, konektori moraju imati čvrste spojeve koji se ne mogu lako pomaknuti, čak ni zbog stalnih vibracija uzrokovanih strojevima koji rade u blizini.
Konektori za optička vlakna su jedinstveni. Svjetlovodni kabeli odašilju svjetlosne impulse umjesto električnih signala, pa završeci moraju biti mnogo precizniji. Umjesto da iglice jednostavno dopuštaju kontakt -o-metal, konektori optičkih vlakana moraju savršeno poravnati mikroskopska staklena vlakna kako bi omogućili komunikaciju. Iako postoji mnogo različitih vrsta konektora za vlakna, oni dijele slične karakteristike dizajna.
Simpleks nasuprot dupleksu:Simplex znači 1 konektor po kraju, dok duplex znači 2 konektora po kraju. Postoje tri glavne komponente konektora za vlakna: ferula, tijelo konektora i mehanizam za spajanje.
ferula:Ovo je tanka struktura (često cilindrična) koja zapravo drži stakleno vlakno. Ima izdubljen-centar koji čvrsto prianja uz vlakno. Obujmice su obično izrađene od keramike, metala ili visoko{3}}kvalitetne plastike i obično drže jednu nit vlakana.
Tijelo konektora:Ovo je plastična ili metalna struktura koja drži ferulu i pričvršćuje se na plašt te ojačava članove samog vlaknastog kabela.
Mehanizam spajanja:Ovo je dio tijela konektora koji drži konektor na mjestu kada se spoji na drugi uređaj (prekidač, NIC, pregradni spojnik itd.). To može biti zasun, bajunet-matica ili sličan uređaj.
Korak 1: Upoznajte se s brojem vlakana i vrstom konektora
Odaberite vrstu konektora na temelju svoje postojeće opreme i-dugoročnih planova. Odaberite LC konektor ako koristite najčešći SFP modul. Ako koristite QSFP28 modul, možete odabrati MPO ili LC konektor. SC i LC su najčešći izbori, MPO je za podatkovne centre velike propusnosti, a VSSF konektori kao što su CS i SN su za 400G i više aplikacija za kabliranje vlaknima.
Korak 2: Saznajte vrstu vlakana
Poput optičkog kabela, konektori optičkih vlakana mogu se uobičajeno kategorizirati u jednomodne i višemodne. Jednomodno vlakno dopušta simultano širenje jednog moda svjetlosti, nudeći najveću udaljenost prijenosa. Multimode omogućuje širenje mnogih modova svjetlosti kroz vlakno, podržavajući vrlo male udaljenosti, ali smanjujući troškove kabliranja. Ti konektori vlakana obično imaju različite kodove boja radi lakše identifikacije. Jednomodni konektori obično imaju plave ili zelene poklopce, dok OM1/OM2 višemodni konektori imaju bež poklopce, OM3 ima vodenu boju, a OM4 magenta boju.
Korak 3: Upoznajte vrstu poljskog
Zapamtite poljski tip. Konektori za optička vlakna dostupni su u PC, UPC i APC boji. Različito poliranje nudi razliku u učinkovitosti i cijeni. Provjerite ih kod svog dobavljača prije naručivanja.
Savjeti za optički konektor
Očistite konektore
Jedan od najvažnijih koraka za održavanje vaših optičkih kabela i konektora je njihovo redovito i temeljito čišćenje. Prljavština, prašina, ulje i drugi kontaminanti mogu utjecati na kvalitetu i performanse vaših optičkih signala, uzrokovati prigušenje, refleksiju i smetnje, pa čak i oštetiti jezgru vlakna ili kraj-konektora. Za čišćenje konektora trebali biste upotrijebiti maramicu koja ne ostavlja dlačice, kasetu za čišćenje ili kanister sa komprimiranim zrakom, ovisno o vrsti i veličini konektora. Također biste trebali pregledati svoje konektore prije i nakon čišćenja mikroskopom ili video sondom kako biste bili sigurni da na njima nema krhotina i ogrebotina.
Pravilno pohranite svoje kabele
Drugi ključni čimbenik za održavanje vaših optičkih kabela i konektora je njihovo pravilno skladištenje kada nisu u upotrebi ili u prijevozu. Trebali biste izbjegavati izlaganje kabela ekstremnim temperaturama, vlazi, sunčevoj svjetlosti, kemikalijama ili mehaničkom naprezanju jer oni mogu oštetiti vlaknasti materijal, uzrokovati pukotine ili slomiti kabel. Također biste trebali pažljivo i labavo namotavati kabele, slijedeći preporučeni radijus savijanja i izbjegavajući pregibe, uvijanja ili čvorove. Trebali biste jasno označiti svoje kabele i koristiti zaštitne kape, vrećice ili kutije kako biste spriječili prašinu i oštećenje konektora.
Redovito testirajte svoje kabele
Kako biste osigurali da vaši optički kabeli i konektori dobro funkcioniraju i isporučuju očekivane performanse, trebali biste ih redovito testirati odgovarajućim alatima i metodama. Trebali biste izmjeriti optičku snagu, prigušenje i gubitak svojih kabela s mjeračem snage, izvorom svjetlosti ili optičkim reflektometrom u vremenskoj{1}}domeni (OTDR). Također biste trebali provjeriti kvalitetu i integritet svojih optičkih signala pomoću optičkog analizatora spektra (OSA) ili analizatora optičke modulacije (OMA). Trebali biste usporediti svoje rezultate testa sa specifikacijama i standardima vašeg sustava i identificirati probleme ili anomalije.
Popravite ili zamijenite svoje kabele ako je potrebno
Ponekad, unatoč vašim najboljim naporima, vaši optički kabeli i konektori mogu biti oštećeni, istrošeni ili kvarovi koji se ne mogu popraviti čišćenjem ili testiranjem. U tom slučaju trebali biste popraviti ili zamijeniti svoje kabele što je prije moguće kako biste izbjegli daljnje probleme ili zastoje. Za spajanje slomljenih ili odrezanih vlakana trebali biste koristiti fuzijski uređaj za spajanje ili mehanički spoj, slijedeći upute proizvođača i sigurnosne mjere. Također biste trebali koristiti kompatibilne i visoko-kvalitetne konektore, adaptere i patch kabele za povezivanje ili zamjenu svojih kabela i izbjegavajte miješanje različitih vrsta ili razreda vlakana.
Obučite svoje osoblje i slijedite najbolje prakse
Konačno, jedan od najučinkovitijih načina za održavanje vaših optičkih kabela i konektora je obuka vašeg osoblja i pridržavanje najboljih praksi za rukovanje, instaliranje i rad vašeg optičkog sustava. Trebali biste educirati svoje osoblje o osnovama optičkih vlakana, vrstama i karakteristikama svjetlovodnih kabela i konektora, mogućim opasnostima i rizicima rada s vlaknima te pravilnim postupcima i tehnikama za čišćenje, skladištenje, testiranje, popravak i zamjenu komponenti vlakana. Također biste trebali slijediti industrijske standarde i smjernice za instalaciju vlakana, završetak i certifikaciju te dokumentirati svoje aktivnosti održavanja i evidenciju.
Ultimate FAQ Vodič za optičke konektore
P: Što je optički konektor?
P: Koji su najčešći konektori za vlakna?
P: Kako mogu identificirati konektor za optičko vlakno?
P: Koja je razlika između konektora optičkih vlakana i spoja?
P: Zašto su optički konektori tako skupi?
P: Koja je razlika između plavih i zelenih konektora za vlakna?
P: Koja je razlika između LC i SC konektora za vlakna?
P: Koji je bolji SC ili LC konektor?
P: Kako možete razlikovati ST i SC konektor?
P: Što znači MU konektor?
P: Kakva je struktura konektora za optička vlakna?
P: Kako se testiraju optički konektori?
P: Kada i kako čistiti optičke konektore?
P: Kako odabrati pravi konektor za optička vlakna?
P: Što trebam učiniti ako instaliram SC konektor, ali mi je potreban tip LC?
P: Kako spojiti optički kabel na konektor?
P: Kako spojiti dva konektora optičkog kabela?
P: Zašto moram čistiti konektore optičkih vlakana?
P: Možete li dobiti konektor za optička vlakna?
P: Što su SC konektori?
Kao jedan od vodećih proizvođača i dobavljača konektora za optička vlakna u Kini, srdačno vas pozdravljamo da ovdje iz naše tvornice kupite konektor za optička vlakna na zalihama. Svi prilagođeni proizvodi su visoke kvalitete i niske cijene. Za cjenik i besplatan uzorak kontaktirajte nas sada.
