FC pigtails od optičkih vlakana bitne su komponente u modernim komunikacijskim mrežama, nudeći brzi prijenos podataka i pouzdanu povezanost. Kao dobavljač optičkih vlakana FC pigtails, razumijem važnost točne identifikacije njihovih vrsta, a jedan od najučinkovitijih načina za to su kodovi boja. U ovom blogu podijelit ću dubinsko znanje o tome kako prepoznati vrstu FC fibertaila od optičkih vlakana prema njegovoj boji koda.
Razumijevanje osnova optičkih vlakana FC pigtails
Prije nego što se zadubite u kodove boja, ključno je imati osnovno razumijevanje optičkih vlakana FC pigtails. FC pigtail sastoji se od kabela s jednim vlaknom s FC konektorom na jednom kraju i golim vlaknom na drugom kraju. FC konektor, što je kratica za Ferrule Connector, je konektor s navojem poznat po svom preciznom poravnanju i malom gubitku pri unošenju. Ovi pigtailovi naširoko se koriste u telekomunikacijama, podatkovnim centrima i CATV sustavima.
Značaj kodova boja u optičkim vlaknima
Kodovi boja u optičkim vlaknima služe kao standardizirani način za brzo prepoznavanje različitih vrsta vlakana, konektora i njihovih funkcija. Pojednostavljuju procese instalacije, održavanja i rješavanja problema, smanjujući mogućnost ljudske pogreške. Jednostavnim promatranjem boje repa tehničari mogu odrediti njegove karakteristike bez provođenja složenih testova.
Kodovi boja za vrste vlakana
Jednomodno vlakno (SMF)
Jednomodno vlakno dizajnirano je za prijenos jedne zrake svjetlosti, što ga čini idealnim za komunikaciju na daljinu. Najčešći kod boje za jednomodno vlakno je žuta. Kada vidite FC fibertail fibertail sa žutim omotom, vrlo je vjerojatno da je to single - mode pigtail. Jednomodna vlakna imaju mali promjer jezgre (obično oko 9 mikrona), što omogućuje nisku disperziju i prijenos velike propusnosti na velikim udaljenostima. Za aplikacije kao što su telekomunikacije na velikim udaljenostima i međusobno povezivanje podatkovnih centara, single-mode FC pigtails su pravi izbor.
Višemodno vlakno (MMF)
Višemodno vlakno može nositi više zraka svjetlosti istovremeno. Obično se koristi za komunikaciju na kratke udaljenosti unutar zgrada ili kampusa. Standardna oznaka boje za multi-mod vlakno je narančasta. FC pletenica od optičkih vlakana u narančastom omotaču označava višemodnu pletenicu. Višemodna vlakna imaju veći promjer jezgre (obično 50 ili 62,5 mikrona), što omogućuje lakše spajanje izvora svjetlosti, ali imaju veću disperziju u usporedbi s jednomodnim vlaknima. Prikladni su za aplikacije kao što su lokalne mreže (LAN) i prijenos podataka kratkog dometa.
Kodovi boja za vrste konektora
Osim vrsta vlakana, kodovi boja također se mogu koristiti za identifikaciju različitih vrsta konektora. Iako sam FC konektor ima poseban dizajn navoja, boja priključka konektora ili rasterećenje naprezanja mogu pružiti dodatne informacije.
Standardni FC konektor
Najčešća boja za kućište FC konektora je crna. FC pletenica s crnom čizmom standardna je konfiguracija koja se može koristiti u širokom rasponu primjena. To je opcija opće namjene koja je kompatibilna s većinom optičkih sustava.
FC konektori posebne namjene
Također postoje FC konektori za posebne namjene s različitim bojama kodiranih čizama. Na primjer, plavi FC konektor može označavati konektor sa specifičnim premazom ili radnim karakteristikama, kao što je poboljšana izvedba povratnog gubitka. Ovi konektori za posebne namjene često se koriste u aplikacijama visoke preciznosti gdje je potrebna čvrsta kontrola optičkih parametara.
Kodovi boja za valne duljine
Neki sustavi optičkih vlakana koriste kodove boja za označavanje radnih valnih duljina vlakana. Iako je to rjeđe za FC kikice, ipak može biti koristan identifikator u određenim situacijama.
850 nm valne duljine
U sustavima višemodnih vlakana obično se koristi valna duljina od 850 nm. Iako ne postoji striktna šifra boja za ovu valnu duljinu na FC pigtailu, u nekim slučajevima svijetli ili bijeli označeni dio na pigtailu može značiti da je optimiziran za rad od 850 nm.
1310 nm i 1550 nm valne duljine
Za sustave jednomodnih vlakana, 1310 nm i 1550 nm dvije su najčešće valne duljine. Ljubičasta ili ljubičasta oznaka na pigtailu može značiti da je dizajniran za rad od 1310 nm, dok crvena oznaka može sugerirati kompatibilnost s 1550 nm. Međutim, ove oznake nisu tako standardizirane kao kodovi boja vlakana i konektora i uvijek je najbolje pozvati se na specifikacije proizvođača.
Ostala razmatranja
Dok su kodovi boja vrijedan alat za identifikaciju tipova FC pigtail optičkih vlakana, važno je napomenuti da oni nisu jedini faktor koji treba uzeti u obzir. Neki proizvođači mogu koristiti nestandardne kodove boja ili dodatne oznake za svoje proizvode. Stoga se uvijek preporučuje provjeriti dokumentaciju proizvoda ili se posavjetovati s dobavljačem za točne informacije.
Osim kodova boja vlakana i konektora, oznaka na samom pigtailu može pružiti detaljne informacije o njegovim specifikacijama, kao što su vrsta vlakna, duljina i prigušenje. Ova informacija je ključna za osiguravanje da pletenica udovoljava zahtjevima specifične primjene.
Povezani proizvodi od optičkih vlakana

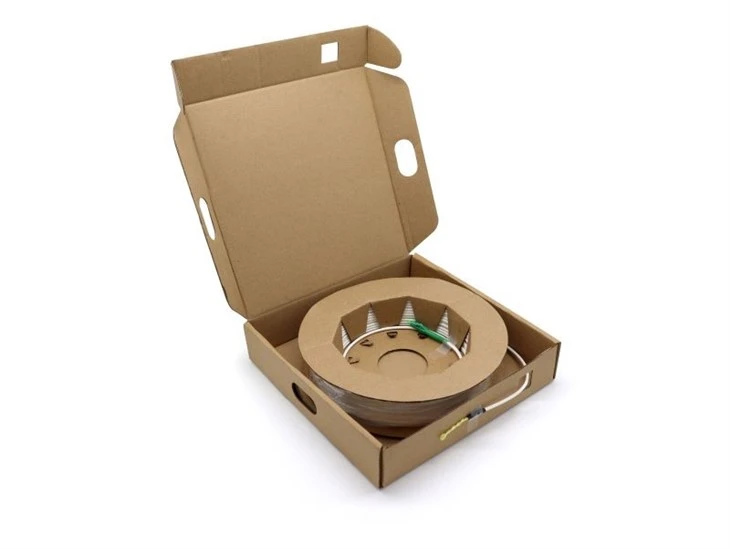

Ako ste zainteresirani za druge vrste proizvoda od optičkih vlakana, također nudimo širok raspon mogućnosti. Na primjer, našFiber Optic E2000 Pigtailje visokoučinkoviti pigtail s jedinstvenim E2000 konektorom, koji je poznat po svojoj otpornosti na prašinu i visokoj pouzdanosti. NašeFiber Optic Sc Pigtailje još jedan popularan izbor, s SC konektorom koji se jednostavno postavlja i koristi. A za one kojima trebaju patch kabeli, našLc Simplex Fiber Patch kabelpruža pouzdano rješenje za povezivanje različitih optičkih uređaja.
Zaključak
Prepoznavanje tipa FC fibertaila od optičkih vlakana pomoću koda u boji je jednostavan, ali učinkovit način za pojednostavljenje procesa instalacije i održavanja. Razumijevanjem kodova boja za tipove vlakana, tipove konektora i valne duljine, tehničari mogu brzo odrediti karakteristike pigtaila i osigurati njegovu pravilnu upotrebu u različitim primjenama. Kao dobavljač optičkih vlakana FC pigtails, predani smo pružanju visokokvalitetnih proizvoda s jasnim i točnim kodiranjem boja.
Ako ste na tržištu optičkih vlakana FC pigtails ili drugih srodnih proizvoda, pozivamo vas da nas kontaktirate za više informacija i da razgovaramo o vašim specifičnim zahtjevima. Naš tim stručnjaka spreman je pomoći Vam u pronalaženju najboljih rješenja za Vaše komunikacijske potrebe.
Reference
- "Komunikacije optičkim vlaknima: principi i praksa" Johna M. Seniora
- Standardi Udruge telekomunikacijske industrije (TIA) o kodiranju boja optičkih vlakana
