Kao dobavljač vlaknastih optičkih LC pigtails -a, često me pitaju o stopi prigušenja ovih bitnih komponenti u svijetu optičke komunikacije. U ovom ću blogu istražiti koja je stopa prigušivanja vlaknastih optičkih LC pigtails -a, što faktori utječu na to i zašto je to važno u vašoj mreži.
Razumijevanje prigušivanja u optičkoj vlaknima
Prigušenje optike vlakana odnosi se na smanjenje intenziteta svjetlosnog signala dok putuje kroz vlakno. Mjeri se u decibelima po kilometru (DB/km) i kritični je parametar koji određuje maksimalnu udaljenost koju signal može prijeći bez potrebe za pojačavanjem. Za vlaknaste optičke LC pigtails, koji su kratki, jedno - vlaknaste kabele s LC priključkom na jednom kraju, razumijevanje prigušenja ključno je za osiguranje optimalnih performansi.
Na brzinu prigušenja vlaknastih optičkih LC pigtail utječe nekoliko čimbenika. Prvo i najvažnije je vrsta korištenih vlakana. Postoje dvije glavne vrste vlakana: jednostruki način i multimode. Single - Mode Fiber (SMF) ima znatno manji promjer jezgre, obično oko 9 mikrona, a dizajniran je za komunikaciju na daljinu. Ima manju stopu prigušivanja u usporedbi s multimodnim vlaknima. Multimode vlakna (MMF), s druge strane, ima veći promjer jezgre (obično 50 ili 62,5 mikrona) i koristi se za kraće aplikacije na udaljenosti kao što su lokalne mreže (LANS).
Tipične stope prigušenja
Za jednosmjerno vlaknaste optičke LC pigtails, brzina prigušenja na valnoj duljini od 1310 nm obično je oko 0,35 dB/km, a na 1550 nm može biti niža od 0,2 dB/km. Ove niske stope prigušenja čine jednosmjerne pigtails idealne za visoku brzinu, dugotrajnu komunikaciju, poput telekomunikacijskih mreža i podatkovnih centara koji se povezuju na velika geografska područja.
Multimode vlaknasti optički LC pigtails imaju veće stope prigušenja. Pri valnoj duljini od 850 nm, brzina prigušenja za multimodno vlakno od 50 - mikrona može biti oko 3,5 dB/km, a za 62,5 - Micron Multimode Fiber može biti oko 3,0 dB/km. Na 1300 nm, stopa prigušivanja pada na oko 1,5 dB/km za 50 - mikrona vlakna i 1,0 dB/km za 62,5 - mikrona vlakna. Ove su vrijednosti važne uzeti u obzir pri planiranju mreže, što je veće prigušenje, što je kraća udaljenost koju signal može prijeći prije nego što je potrebno pojačati.
Čimbenici koji utječu na prigušenje
Apsorpcija materijala
Sam materijal vlakana može uzrokovati apsorpciju svjetlosnog signala. Silika, koji je najčešći materijal koji se koristi u optičkim kablovima, ima svojstvene apsorpcijske karakteristike na određenim valnim duljinama. Na primjer, postoje vrhovi apsorpcije u infracrvenom području zbog prisutnosti hidroksilnih (OH) iona u silicijumu. Proizvođači se jako brinu kako bi smanjili koncentraciju ovih nečistoća tijekom procesa proizvodnje vlakana kako bi umanjili prigušenje povezano s apsorpcijom.
Raspršivanje
Raspršivanje nastaje kada svjetlosni signal djeluje s malim nehomogenostima u vlaknima, poput mikroskopskih varijacija u indeksu loma. Rajleigh rasipanje je najčešća vrsta raspršivanja u optičkoj vlaknima i proporcionalna je obrnutoj četvrtoj snazi valne duljine. To znači da su kraće valne duljine više pogođene raspršivanjem, zbog čega je stopa prigušenja općenito veća na 850 nm u usporedbi s 1310 ili 1550 nm.
Gubitak savijanja
Savijanje vlakana također može uzrokovati prigušenje. Postoje dvije vrste gubitaka savijanja: mikrobends i makrobends. Mikrobende su deformacije vlakana malih razmjera, često uzrokovane vanjskim tlakom ili nepravilnom instalacijom. Makrobende su veće zavoje, primjerice kada je vlakno savijeno oko tijesnog polumjera. Prekomjerno savijanje može uzrokovati da svjetlosni signal procuri iz jezgre, što rezultira povećanim prigušivanjem. Da bi se smanjili gubici savijanja, vlaknasti optički LC pigtails dizajnirani su s minimalnim specifikacijama polumjera zavoja koje treba slijediti tijekom ugradnje.
Važnost stope prigušivanja u mrežnom dizajnu
Stopa prigušivanja vlaknastih optičkih LC pigtails ključni je faktor u mrežnom dizajnu. Ako je prigušenje previsoko, jačina signala će se smanjiti do točke u kojoj prijemnik ne može točno otkriti podatke. To može dovesti do pogrešaka, gubitka paketa i u konačnici, kvar mreže. Pažljivim razmatranjem brzine prigušenja, mrežni dizajneri mogu odrediti maksimalnu udaljenost između mrežnih komponenti, poput sklopki, usmjerivača i poslužitelja, bez potrebe za pojačavačima signala ili ponavljača.
Pored toga, stopa prigušenja utječe na ukupne troškove mreže. Korištenje vlakana s nižom stopom prigušenja može biti skuplje unaprijed, ali može smanjiti potrebu za dodatnom opremom, poput pojačala, koja dugoročno može uštedjeti novac. Također poboljšava pouzdanost i performanse mreže, jer manje komponenti znače manje potencijalnih točaka neuspjeha.
Uspoređujući s drugim vrstama pigtails -a

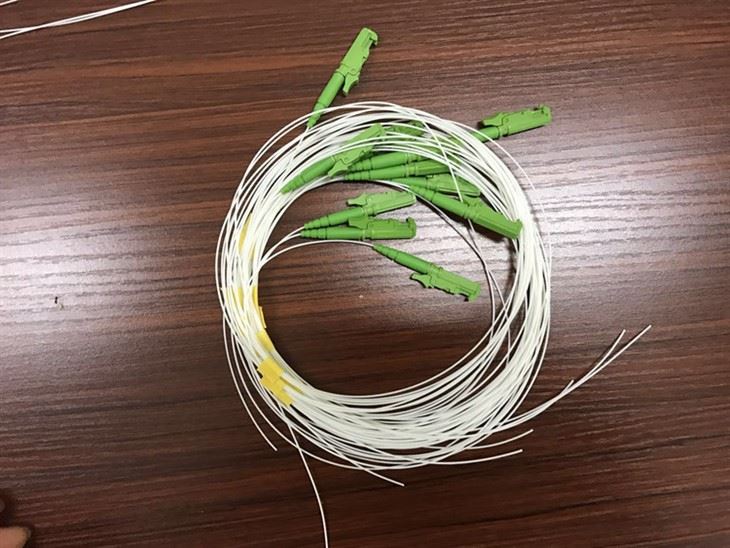

Kada se razmatraju optički LC pigtails, također je korisno ih usporediti s drugim vrstama pigtails -a, poputVlaknasti optički e2000 pigtail,,Vlakna optičke svete pigtails, iVlaknasti optički fc pigtail. Iako se osnovni princip prigušivanja odnosi na sve ove pigtails, tip priključka može imati manji utjecaj na cjelokupno prigušenje.
LC priključak koji se koristi u optičkim LC pigtails poznat je po niskom gubitku umetanja, što znači da dodaje minimalno dodatno prigušenje vlaknima. S druge strane, priključak E2000 je konektor visokih performansi s mehanizmom zatvarača koji štiti ferulu od prašine i oštećenja. Također ima vrlo nizak gubitak umetanja, slično LC priključkom. ST priključak je stariji dizajn i uglavnom ima nešto veći gubitak umetanja u usporedbi s LC i E2000 konektorima. FC priključak je navojni priključak koji pruža siguran spoj, ali može imati i nešto veći gubitak umetanja.
Osiguranje kvalitete i testiranje
Kao dobavljač vlaknastih optičkih LC pigtails -a, jamstvo kvalitete shvaćamo vrlo ozbiljno. Svaki pigtail prolazi strogo testiranje kako bi se osiguralo da ispuni navedenu stopu prigušenja. Koristimo optičke vremenske refleksije domene (OTDRS), izvore svjetlosti i mjerače snage za precizno mjerenje prigušenja. Testirajući svaki pigtail, možemo jamčiti da naši kupci primaju visokokvalitetne proizvode koji će se izvoditi kako se očekuje u njihovim mrežama.
Zaključak
Zaključno, stopa prigušivanja vlaknastih optičkih LC pigtails je kritični parametar koji utječe na performanse i dizajn optičkih mreža vlakana. Razumijevanjem čimbenika koji utječu na prigušenje, poput vrste vlakana, valne duljine, apsorpcije materijala, rasipanja i gubitaka savijanja, mrežni dizajneri mogu donositi informirane odluke pri odabiru pravih pigtails -a za njihove primjene.
Ako ste na tržištu za visokokvalitetne optičke LC pigtails ili imate bilo kakvih pitanja o stopama prigušivanja i mrežnom dizajnu, tu smo da pomognemo. Naš tim stručnjaka može vam pružiti smjernice i podršku koja vam je potrebna kako biste osigurali da vaša mreža djeluje u Peak Performance. Kontaktirajte nas danas kako biste započeli raspravu o vašim optičkim potrebama.
Reference
- "Optička komunikacijska tehnologija" vlakana "Govind P. Agrawal
- "Telekomunikacije optičkih vlakana VI" uredili Ivan P. Kaminow, Tingye Li i Arthur E. Willner
- Industrijski standardi i specifikacije organizacija poput Udruženja telekomunikacijske industrije (TIA) i Međunarodne elektrotehničke komisije (IEC)
