Predstavljanje proizvoda
MPO konektor za optičko vlakno prva je generacija višejezgrenog konektora za optičko vlakno sa stezanjem stezaljke. Svjetlovodni MPO konektor bio je standard za mrežne arhitekte koji zahtijevaju gustoću i teže kraćem vremenu instalacije, kao i pojednostavljenoj infrastrukturi kabliranja za svoje40G/100G podatkovni centri. Više-modalni MPO konektori mogu upakirati 12, 24 ili 72 vlakna u jednu čahuru, ova povećana gustoća pojačala je njegovu privlačnost, posebno na tržištu podatkovnih centara -ograničenog prostora.

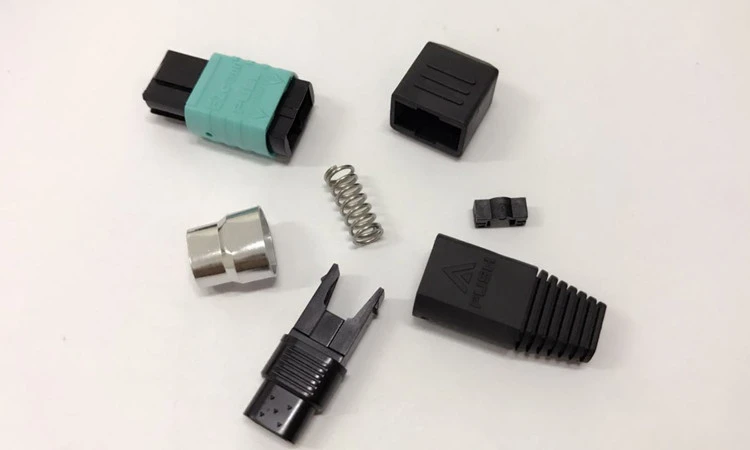

Dijelovi konektora: poklopac protiv prašine, vanjsko kućište, sklop prstena (A/B), opruga, čep, prsten za zakivanje, crni prtljažnik
Izborne boje: plava, zelena, bež, aqua, ljubičasta, limun zelena (boja se može prilagoditi)
Specifikacije proizvoda
|
Parametar |
SM |
MM |
|
Oklopni transporter |
PC |
|
|
Insercijski gubitak |
Maks. 0,35 Db (vrsta 00,15 dB) |
Maks. 0,35 Db (vrsta 00,15 dB) |
|
Rpovratni gubitak |
Veći ili jednak 60dB |
|
|
Oradna valna duljina |
1310nm, 1550nm |
850 nm, 1300 nm |
|
Ferrule Koncentričnost |
Manje od ili jednako 1µm |
Manje od ili jednako 4µm |
Značajke
Mali uneseni gubitak i gubitak povratne refleksije
Dobra promjenjivost
Dobra postojanost
Visoka temperaturna stabilnost
Standard: Telcordia GR-326-CORE
Gdje su postavljeni MPO konektori s više- vlakana
40G/100G paralelna optika u podatkovnim centrima
Moderne spine{0}}i-leaf arhitekture oslanjaju se na paralelni optički prijenos za postizanje brzina od 40 Gigabita i 100 Gigabita.MPO multi{0}}fiber push-konektor za paralelnu optikuzamjenjuje do šest pojedinačnih dvostrukih kratkospojnika s jednim sučeljem, skraćujući vrijeme-povezivanja i smanjujući zagušenje kabela između prekidača na vrhu--stalka i slojeva agregacije.
Strukturirani kablovski sustavi-visoke gustoće
Unaprijed{0}}terminirani kazetni moduli pretvaraju MPO sučelja s više- vlakana u pojedinačne LC ili SC duplex priključke.12-jezgreni MPO konektor za integraciju kazetnog modulapovezuje se izravno s unutarnjom vrpcom panela, omogućujući-postavljanje bez alata i smanjenje-potreba za spajanje fuzije na licu mjesta.
MTP/MPO kazeta i patch-križna-ploča spojeva
Unaprijed{0}}terminirani kazetni moduli pretvaraju MPO sučelja s više- vlakana u pojedinačne LC ili SC duplex priključke. MPO konektor s 12-jezgri za integraciju kazetnog modula spaja se izravno s unutarnjom vrpcom panela, omogućava-postavljanje bez alata i smanjenje rada spajanja fuzije na licu mjesta.
Veze okosnice kampusa poduzeća
Mreže sveučilišta, bolnica i korporativnih kampusa često imaju dugačke među{0}}zgradne kanale koji nose desetke vlakana. Uvođenje MPO magistralnog konektora ocijenjenog prema Telcordia GR-326-CORE konsolidira te niti u jednu točku spajanja na svakom ulazu u zgradu, smanjujući broj konektora i povezano radno opterećenje inspekcije.
Emitiranje, mediji i scenska-proizvodnja vlakana
Kamioni za van-emitiranje i prostori za-produkciju događaja uživo zahtijevaju brzo postavljanje i rastavljanje više{2}}kanalnih optičkih veza. MPO konektor-koji se može instalirati na terenu s-steznim mehanizmom omogućuje tehničarima spajanje 12 ili 24 vlakna istovremeno, podržavajući HD/4K feedove s više-kamera bez pojedinačnog krpanja po-vlaknu.
Često postavljana pitanja
P1: Koliko vlaknastih jezgri ovaj MPO konektor podržava u jednoj feruli?
O: Ovaj konektor dostupan je u konfiguracijama s 12-jezgri, 24-jezgre i 72-jezgre. Svaka varijanta sadrži sva vlakna unutar jedne precizno oblikovane MT ferule, omogućujući višejezgrenom MPO optičkom konektoru da zamijeni višestruka simpleksna ili dupleksna sučelja u jednom ciklusu spajanja.
P2: Je li ovaj MPO konektor kompatibilan s jednomodnim i višemodnim vlaknom?
O: Da. Jednomodna verzija se nudi iu APC i PC poliranim tipovima koji rade na 1310 nm i 1550 nm, dok višemodna verzija radi na 850 nm i 1300 nm. Koncentričnost ferule održava se na manju ili jednaku 1 µm za jednomodnu i manju od ili jednaku 4 µm za višemodnu, osiguravajući dosljedno poravnanje u bilo kojoj kategoriji vlakana.
P3: Koji uneseni gubitak i povratni gubitak mogu očekivati?
O: Maksimalni uneseni gubitak je 0,35 dB po spojenom paru, s tipičnom vrijednošću oko 0,15 dB. Povratni gubitak na APC-poliranim singlemode jedinicama doseže veći ili jednak 60 dB. Ove brojke čine konektor prikladnim kao MPO sučelje s niskim-gubicima za 40G i 100G paralelne optičke veze gdje su niske proračunske-marže veze važne.
P4: S kojim je standardom u skladu ovaj konektor?
O: Proizvodnja i testiranje slijede Telcordia GR-326-CORE specifikaciju, industrijski priznati standard pouzdanosti za konektore jednomodnih i višemodnih optičkih vlakana. Sukladnost pokriva otpornost na okoliš, mehaničku izdržljivost i optičku izvedbu pod toplinskim ciklusima.
P5: Može li se ovaj konektor koristiti u primopredajnicima 40G QSFP+ i 100G QSFP28?
O: Posebno je dizajniran za te primjene.MPO konektor od 12 vlakana za QSFP primopredajne module spaja se s multi{0}}priključkom za vlakna unutar standardne QSFP+ SR4 i QSFP28 SR4 optike, pružajući paralelne trake potrebne za 40 Gigabit i 100 Gigabit Ethernet.
P6: Koje su boje kućišta dostupne za identifikaciju polariteta i-vrste vlakna?
O: Standardne opcije boja uključuju plavu, zelenu, bež, vodenu, ljubičastu i limun zelenu. Prilagođene boje kućišta također se mogu proizvesti na zahtjev kako bi se uskladile sa -shemom kodiranja boja vaše web-lokacije za vrstu vlakna ili upravljanje polaritetom.
P7: Koji su glavni sastavni dijelovi ovog MPO konektora?
O: Sklop se sastoji od poklopca za zaštitu od prašine, vanjskog kućišta, sklopa prstena (A/B orijentacija ključa), opruge, graničnika, prstena za zakivanje i prtljažnika. Svaka je komponenta dizajnirana za ponovljene cikluse spajanja uz zadržavanje preciznosti poravnanja koja je potrebna u više-sklopu konektora vlakana visoke-gustoće.
P8: Kako se ovaj konektor ponaša pod ekstremnim temperaturama?
O: Proizvod je dizajniran za stabilan-temperaturni-rad u skladu s GR-326-CORE zahtjevima za okoliš. To čini temperaturno stabilan MPO konektor za telekomunikacijsku infrastrukturu prikladnim za središnje urede, vanjske ormare i prostorije s opremom u kojima ambijentalni uvjeti fluktuiraju.
P9: Koja je minimalna količina narudžbe za OEM ili skupnu nabavu?
O: MOQ ovisi o broju jezgri i vrsti poliranja. Obratite se našem prodajnom timu na sales@evoluxfiber.com za ponudu masovnih narudžbi MPO konektora za vlakna, uključujući zahtjeve za prilagođeno označavanje, privatno označavanje i pakiranje.
P10: Kako trebam očistiti kraj-lice MPO ferule prije spajanja?
O: Koristite anamjenski MPO/MTP alat za čišćenje-tipa ili kazete-tipa koji pokriva cijelu pravokutnu površinu prstena u jednom prolazu. Standardni jednostavni čistači dizajnirani za LC ili SC konektore ne mogu doseći sve krajeve-vlakna istovremeno i ne bi se trebali koristiti na više-vlaknastim ferulama.
