Što je optički konektor?
Svjetlovodni konektor je uređaj koji omogućuje odvojive (pomične) veze između optičkih vlakana. Precizno povezuje dva krajnja lica optičkih vlakana kako bi se maksimiziralo spajanje izlazne optičke energije iz vlakana za prijenos na vlakno za primanje i smanjio utjecaj na sustav izazvan njegovom intervencijom u optičkoj vezi. Ovo je osnovni zahtjev konektora za optička vlakna. U određenoj mjeri, optički konektori utječu na pouzdanost i performanse optičkih prijenosnih sustava.

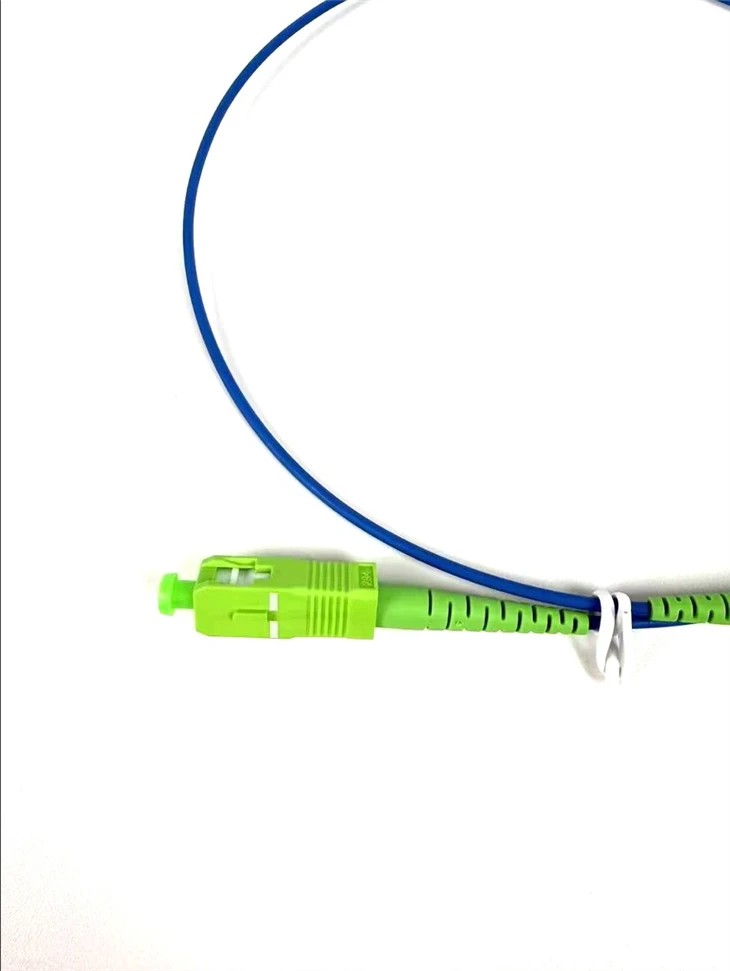

Optički konektor tipa SCje optički konektor razvijen od strane NTT Corporation u Japanu. Njegov omotač je pravokutan, a konstrukcijske dimenzije klinova i spojnih čahura koje se koriste potpuno su iste kao kod tipa FC. Krajnje površine klinova često su polirane korištenjemPC ili APC metode mljevenja; Metoda pričvršćivanja uključuje tip-zasuna koji ne zahtijeva rotaciju. Ova vrsta konektora je jeftina, lako se uključuje i isključuje, s malim fluktuacijama u unesenom gubitku, visokom tlačnom čvrstoćom i velikom gustoćom ugradnje.
ST i SC sučelja dvije su vrste konektora za optička vlakna. Za 10Base-F veze, konektori su obično ST tipa, dok su za 100Base-FX konektori uglavnom SC tipa. Jezgra ST konektora je izložena, dok je jezgra SC konektora unutar spoja.
Strukturne karakteristike i pokazatelji učinkovitosti različitih jednomodnih aktivnih konektora s optičkim vlaknima
| Strukturne karakteristike i pokazatelji učinkovitosti različitih jednomodnih aktivnih konektora s optičkim vlaknima | ||||||
| Tip | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktura i karakteristike | oblik čeonog lica | Konveksna sferna površina | Nagib 8 stupnjeva | Konveksna sferna površina | Nagib 8 stupnjeva | Konveksna sferna površina |
| način povezivanja | nit | nit | Aksijalno umetanje i uklanjanje | Aksijalno umetanje i uklanjanje | puknuti | |
| oblik konektora | krug | krug | pravokutnik | pravokutnik | krug | |
| Pokazatelji uspješnosti | prosječni gubitak inercije | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 |
| maksimalni uneseni gubitak | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| ponovljivost | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | |
| zamjenjivost | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | Manje od ili jednako ±0,1 | |
| povratni gubitak | Veći ili jednak 40 | Veći ili jednak 60 | Veći ili jednak 40 | Veći ili jednak 60 | Veći ili jednak 40 | |
| vrijeme umetanja i uklanjanja | Veći ili jednak 1000 | Veći ili jednak 1000 | Veći ili jednak 1000 | Veći ili jednak 1000 | Veći ili jednak 1000 | |
| raspon temperature za upotrebu | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Prijave
Kabliranje patch panela-visoke gustoće
Ultra{2}}kratka duljina od 0,5-metara smanjuje opuštenost kabela u okruženjima visoke gustoće, smanjujući zagušenje unutar ormara s opremom i područja zakrpa.
Priključci FTTH terminalne kutije
Idealno za povezivanje ONT uređaja na rozete s vlaknima i zidne utičnice u-prostorno ograničenim FTTH unutarnjim instalacijama.
ODF unutarnje krpanje-udaljenosti
Obično se koristi unutar okvira za optičku distribuciju za organizirane veze s-niskim{0}}smetnjama između susjednih modula, razdjelnika i adaptera.
Kompaktna telekomunikacijska kućišta
Prikladno za male razvodne kutije, zidne-ormariće i kompaktna kućišta gdje bi dulji kabeli stvarali nepotrebnu masu.
Poveznice za ispitni stol i laboratorijsku opremu
Pruža opciju kratkog, dosljednog kratkospojnika za postavke optičkog ispitivanja i veze referentnih uređaja.
FAQ

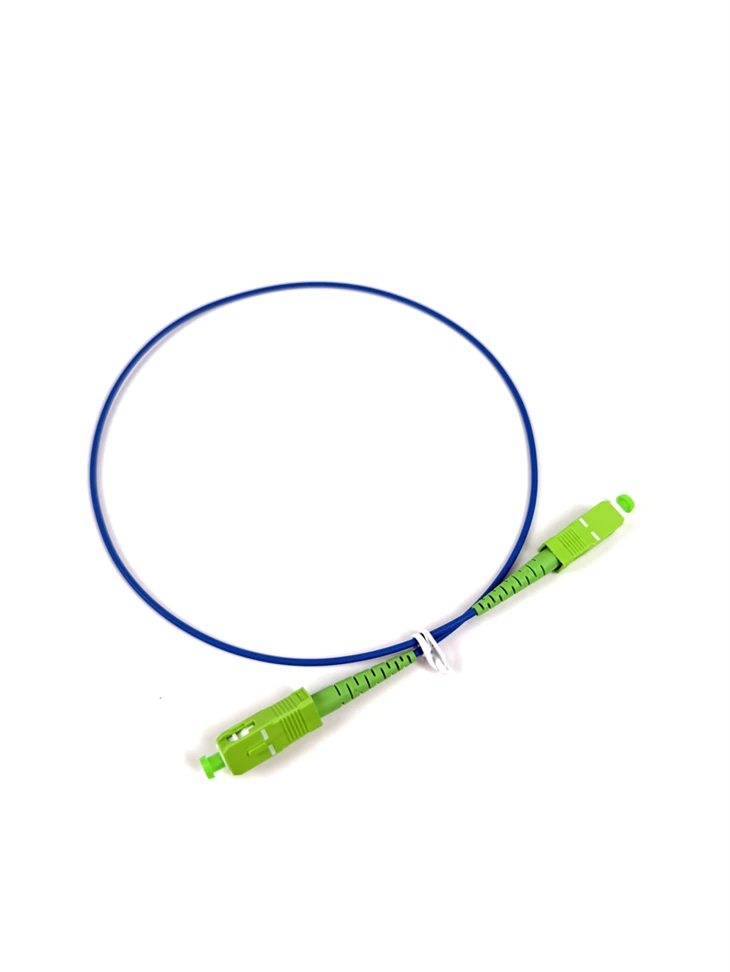

P: Koliki povratni gubitak daje ovaj SC/APC patch kabel?
A: Veći ili jednak povratnom gubitku od 60 dB, kako je navedeno u tablici performansi proizvoda.
P: Što je uneseni gubitak?
P: Što znači krajnja strana pod kutom od 8 stupnjeva?
O: SC/APC konektori imaju poliranje pod kutom od 8 stupnjeva koje usmjerava reflektirano svjetlo od jezgre vlakna, smanjujući povratnu refleksiju.
P: Za koliko je ciklusa spajanja predviđen konektor?
O: Više od ili jednako 1000 ciklusa umetanja i uklanjanja uz održavanje stabilnih optičkih performansi.
P: Zašto odabrati ultrakratki spojni kabel od 0,5-metara?
O: Ultra-patch kabeli smanjuju nered u kabelima, pojednostavljuju upravljanje u područjima visoke-gustine i smanjuju višak kabela u kompaktnim prostorima.
P: Koji je raspon radne temperature?
O: -40 stupnjeva do +80 stupnjeva.
P: Koje su opcije plašta i promjera dostupne?
O: Jakne: PVC, LSZH, OFNP. Promjeri: 3,0 mm, 2,0 mm, 0,9 mm.
