Predstavljanje proizvoda

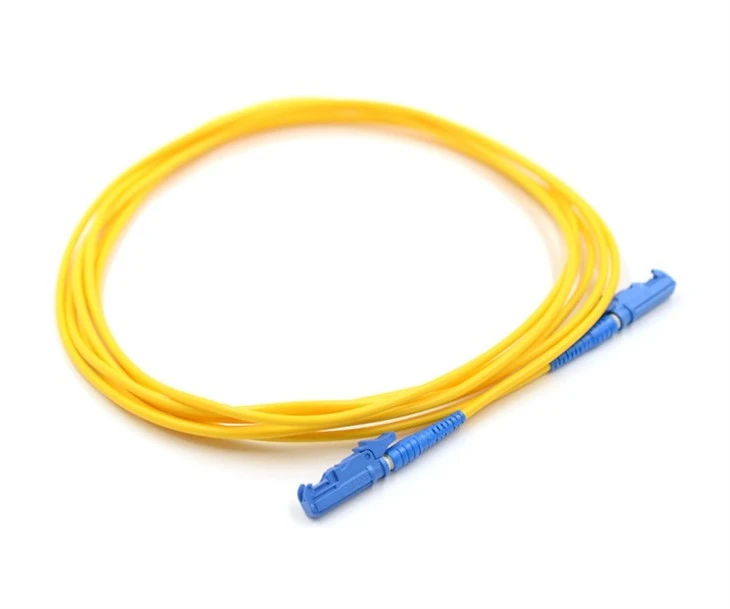

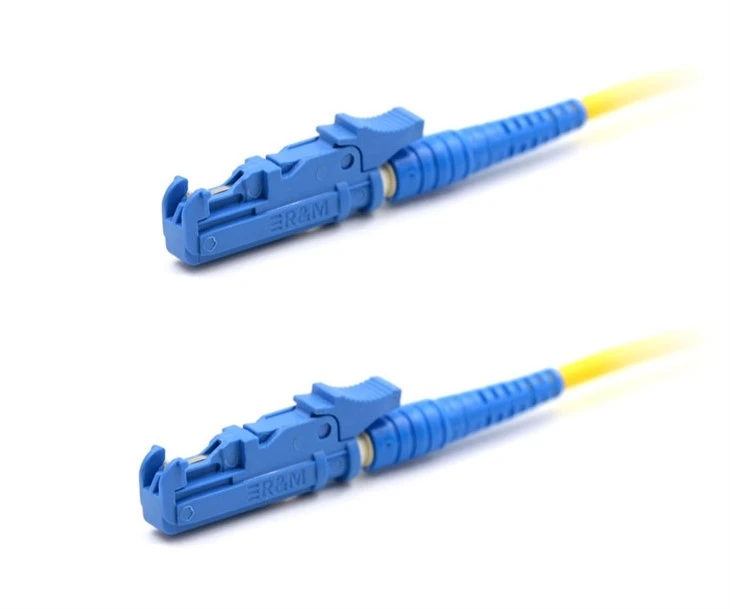

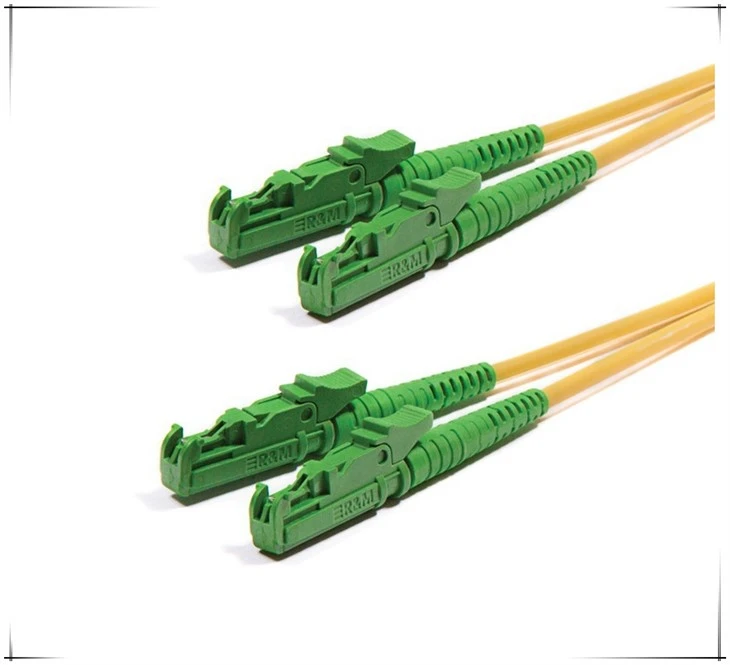

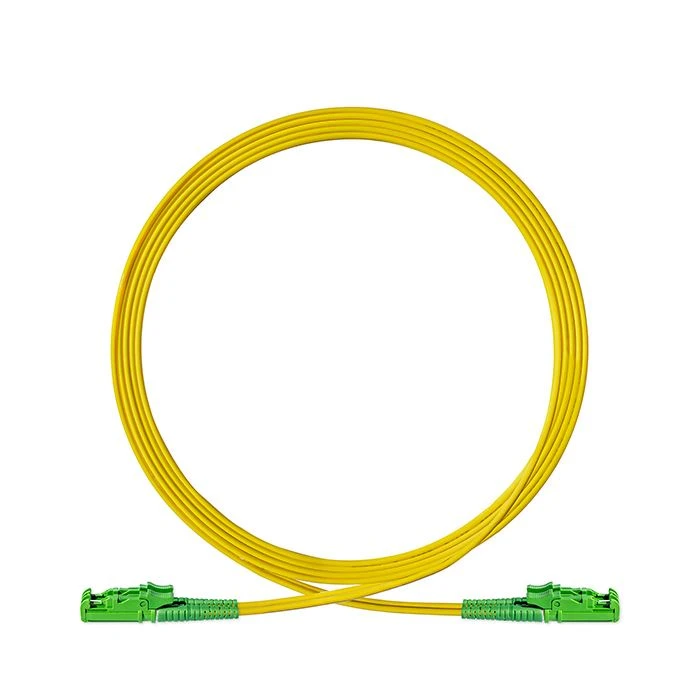

Svjetlovod E2000jumper vodije kratki kabel s optičkim vlaknima koji ima konektore na oba kraja. Ovaj kabel se koristi za povezivanje dvaju mrežnih naprava ili dijelova, kao što su usmjerivač i preklopnik ili patch panel i primopredajnik. Patch kabeli dolaze u različitim duljinama i vrstama vlakana, kao što su single-mode ili multimode vlakna, a konektori mogu biti različitih vrsta, uključujući SC, ST, LC i MTP/MPO. Korištenjem ovih kabela moguće je uspostaviti i ukloniti veze između mrežnih komponenti brzo i bez potrebe za složenim kabliranjem.

Specifikacija

Priključak A	E2000	Priključak B	E2000
Način rada s vlaknima	9/125 μm	Broj vlakana	Simpleks
Vlakna razred	G.652D/G.657A2	Minimalni radijus savijanja	30 mm
poljski tip	UPC/APC	Promjer kabela	2.0MM
Jakna za kabel	PVC/LSZH	Boja jakne	Žuta boja
Valna duljina	1310 nm/1550 nm	Izdržljivost	>1000 puta
Insercijski gubitak	Manje od ili jednako 0,25 dB	Zamjenjivost	Manje od ili jednako 0,2 dB
Povratni gubitak	Veći ili jednak 55 dB	Vibracija	Manje od ili jednako 0,2 dB
Radna temperatura	-40~85 stupnjeva	Temperatura skladištenja	-40~85 stupnjeva

Značajka

Mali uneseni i povratni gubitak:Patch kabeli od optičkih vlakana imaju niske umetnute i povratne gubitke, što znači da su vrlo učinkoviti u prijenosu podataka na velike udaljenosti uz minimalan šum i slabljenje signala.

Visoka propusnost:Patch kabeli od optičkih vlakana imaju velike mogućnosti propusnosti, što ih čini idealnim za aplikacije za prijenos podataka velike brzine koje zahtijevaju veliki kapacitet za prijenos podataka.

Širok raspon primjena:Patch kabeli od optičkih vlakana koriste se u širokom rasponu aplikacija, kao što su podatkovni centri, telekomunikacije, medicinska oprema, vojska i zrakoplovstvo te industrijska automatizacija.

Fleksibilnost:Patch kabeli od optičkih vlakana vrlo su fleksibilni, što znači da se mogu lako postaviti u uske prostore gdje tradicionalni bakreni kabeli ne bi pristajali.

Izdržljivost:Patch kabeli od optičkih vlakana vrlo su izdržljivi i mogu raditi u teškim uvjetima, uključujući visoke temperature, vlagu i izloženost kemikalijama.

Jednostavna instalacija:Konektori na prespojnim kabelima od optičkih vlakana su plug-and-play, što znači da se mogu jednostavno spojiti na druge uređaje bez potrebe za posebnim alatima ili opremom.

Isplativ:Patch kabeli od optičkih vlakana su isplativi i nude niži ukupni trošak vlasništva u usporedbi s bakrenim kabelima, osobito na velikim udaljenostima.

Primjena

CATV, oprema za testiranje metroa;
Telekomunikacijske mreže;
Lokalne mreže (LAN);
Mreže širokog područja (WAN);
Instalacije prostorija;
Mreže za obradu podataka;
Završetak video i vojnih aktivnih uređaja.

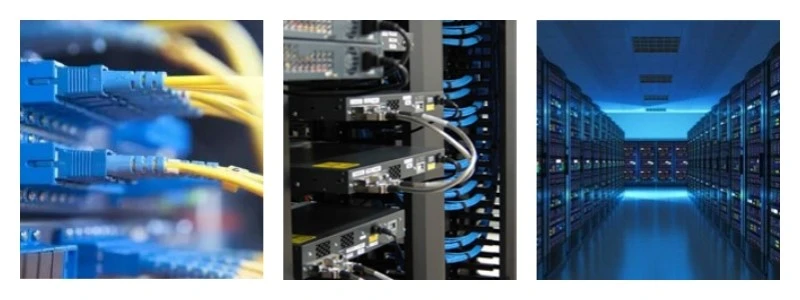

FTTX

Kontrola kvalitete

Pet testova za provjeru kvalitete vlaknastog kabela

Kvaliteta fiber patch kabela utječe na cijelu optičku vezu. Svaki vlaknasti patch kabel mora biti strogo ispitan prije nego napusti tvornicu. Dakle, koje će testove napraviti proizvođač kabela za spajanje vlakana kako bi osigurao visoku kvalitetu kabela za spajanje?

Kako bi se osigurala kvaliteta optičkih spojnih kabela, sljedećih pet vrsta inspekcijskih testova općenito se provodi prije napuštanja tvornice.

Detekcija umetnutog/povratnog gubitka vlaknastog patch kabela

Insercijski gubici i povratni gubici ključni su parametri koji utječu na optičke spojne kabele. Standard TIA jasno propisuje da je najveći gubitak pri unošenju optičkog patch kabela 0.75dB (to je najveća prihvatljiva vrijednost).

Za većinu fiber patch kabela na tržištu, normalni raspon unesenog gubitka je između {{0}}.3dB i 0.5dB, a raspon nekih niskih unesenih gubitaka je između {{6 }}.15dB i 0.2dB. Vrijednosti povratnog gubitka izražene su u dB i obično su negativne, tako da su veće vrijednosti bolje, a tipične specifikacije kreću se od -15 do -60 dB.

Prema industrijskim standardima, povratni gubitak Ultra PC poliranog optičkog konektora trebao bi biti veći od 50 dB, a povratni gubitak kosog poliranja obično je veći od 60 dB. PC tip treba biti veći od 40dB. Za višemodna vlakna, tipične RL vrijednosti su između 20 i 40 dB.

Pokazatelji općih kratkospojnika nositelja su da je uneseni gubitak manji od 0.3dB, a povratni gubitak veći od 45dB.

Provjera čeone površine vlaknastog prespojnog kabela

Čišćenje čeone strane konektora optičkih vlakana izravno utječe na njegovu izvedbu. Na primjer, ogrebotine, rupe, pukotine, zagađenje prašinom itd. na čeonoj strani optičkog vlakna uzrokovat će gubitak signala veze, što će rezultirati lošim umetanjem i povratnim gubitkom.

Fiber patch cord 3D interferometarska inspekcija

Ispitivanje 3D interferometrom uglavnom služi za testiranje geometrije čeone strane vlakna, a parametri uključuju radijus zakrivljenosti, pomak vrha, visinu vlakna i tako dalje. Krajnju površinu vlaknastog spojnog kabela treba brusiti u sferičnu površinu, ali proizvodi proizvedeni stvarnim proizvodnim procesom ne mogu biti savršeni.

Koje su odgovarajuće vrijednosti za radijus zakrivljenosti, pomak vrha i visinu vlakna?

Stoga je oblik čeone strane određen u tehničkom standardu, koji uključuje radijus zakrivljenosti ROC, pomak vrha i visinu vlakana.

Prema tehničkim standardima organizacije IEC, referentna vrijednost polumjera zakrivljenosti ROC je da je konektor tipa PC 10~25 mm, a konektor tipa APC 5~15 mm. Verteksni pomak odnosi se na pomak između vrha zakrivljene površine i osi vlakna. Ako je pomak vrha prevelik, deformacija čeone strane je dovoljna da izazove fizički kontakt između vlakana. Stoga tehnički standard zahtijeva pomak vrha vlaknastog premosnika manji ili jednak 50 μm.

Visina vlakna odnosi se na visinu čeone strane vlakna u odnosu na čeonu površinu ferule. Vlaknasta krajnja strana može stršati iznad gornje strane ferule ili može biti udubljena ispod ferule. Raspon visine optičkog vlakna navedenog u tehničkom standardu je -250~+250nm.

Ispitivanje mehaničke izvedbe vlaknastog patch kabela

Na primjer, test povlačenja, testirajte optički spojni kabel pod određenom silom povlačenja kako biste provjerili prigušenje vlakna i sigurnosni faktor istezanja vlakna.
