Tehničke specifikacije – LC na FC OM3 Duplex Fiber Patch kabel
| Parametar | Specifikacija | Parametar | Specifikacija |
|---|---|---|---|
| Vrsta konektora | LC UPC u FC UPC | Vrsta vlakana | OM3 Multimode 50/125μm |
| Fiber Grade | Laser-Optimizirano 50 μm | Valna duljina | 850nm / 1300nm |
| Insercijski gubitak | Manje od ili jednako 0,3 dB (tipično 0,2 dB) | Povratni gubitak | Veći ili jednak 20 dB |
| Broj vlakana | Duplex (2 vlakna) | Promjer kabela | 2,0 mm nepropusno-s puferom |
| Jakna za kabel | LSZH (nizak dim bez halogena) | Boja jakne | Aqua (standard OM3) |
| Maks. Brzina podataka | 10 Gbps na 300 m | Materijal prstena | Precizna cirkonska keramika |
| Min. Radijus savijanja | 30 mm (opterećeno) / 15 mm (neopterećeno) | Vlačna čvrstoća | Veći ili jednak 100N |
| Radna temp. | -20 stupnjeva do +70 stupnjeva | Temp. pohrane | -40 stupnjeva do +80 stupnjeva |
| Dostupne duljine | 1m, 2m, 3m, 5m, 10m, prilagođeno | Sukladnost | RoHS, CE, ISO 11801 |

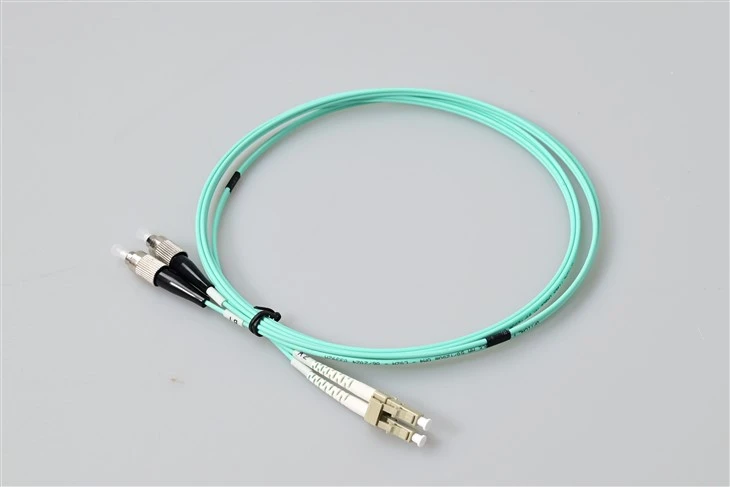

Što je LC na FC OM3 višemodni dupleks patch kabel?
TheLC na FC OM3 multimodni duplex patch kabelje hibridni optički premosnik dizajniran posebno za međusobno povezivanje uređaja s različitim sučeljima konektora. S LC UPC konektorom na jednom kraju i FC UPC konektorom na drugom kraju, ovaj kabel omogućuje besprijekornu komunikaciju između moderne mrežne opreme koja sadrži LC portove i naslijeđenih sustava opremljenih FC sučeljima.
Za razliku od standardnih LC-LC ili FC-FC spojnih kabela koji povezuju identične konektore, ovaj LC-FC hibridni kabel ima ključnu ulogu u infrastrukturnim okruženjima mješovitih vlakana. Podatkovni centri i telekomunikacijski objekti često koriste opremu različitih generacija-noviji prekidači i primopredajnici obično koriste kompaktne LC konektore za veću gustoću priključaka, dok se stariji ispitni instrumenti, DWDM sustavi i telekomunikacijska oprema-razreda operatera i dalje mogu oslanjati na robusne FC navojne konektore.
Zašto odabrati ovaj hibridni LC{0}}FC skakač s višemodnim vlaknima?
OM3 laser-optimizirana jezgra vlakana od 50/125 μmpodržava 10 Gigabit Ethernet prijenos do 300 metara na valnoj duljini od 850 nm, što ga čini prikladnim za među-veze unutar-zgrada okosnice i kratko-veze podatkovnih centara. LSZH plašt vode-boje ispunjava zahtjeve zaštite od požara za unutarnju instalaciju, ispuštajući minimalnu količinu dima i bez otrovnih halogenih plinova u slučaju požara-što je neophodno za zatvorene serverske sobe i kabelske police.
Svaki kabel prolazi 100% optičko testiranje prije otpreme. Precizno-polirani cirkonski keramički prstenovi na krajevima LC i FC pružaju dosljedanuneseni gubitakispod 0,3 dB, osiguravajući pouzdani integritet signala u vašoj optičkoj mreži.
LC konektor u odnosu na FC konektor: Razumijevanje razlike u sučelju
TheLC (Lucent konektor) koristi kompaktnu ferulu od 1,25 mm s mehanizmom za zatvaranje na guranje-povlačenje, što omogućuje -uvođenje-dvostruko većeg broja priključaka u usporedbi s SC konektorima u istom prostoru ploče. Postalo je dominantno sučelje zaSFP/SFP+ primopredajnicii moderne mrežne sklopke.
TheFC (Ferrule Connector) ima ferulu od 2,5 mm s navojnim vijkom-na spojnici. Iako su manje uobičajeni u novim instalacijama, FC konektori i dalje prevladavaju u opremi za precizno mjerenje, optičkim ispitnim instrumentima i starijoj telekomunikacijskoj infrastrukturi zbog svoje sigurne mehaničke veze i otpornosti na vibracije.
Ovaj kabel za spajanje LC na FC eliminira potrebu za dodatnim adapterima ili modulima za konverziju pri povezivanju ove dvije vrste sučelja, pojednostavljujući upravljanje kabelima i smanjujući potencijalne točke kvara u vašoj mreži.
Primjene – Gdje LC na FC OM3 Duplex kabeli Excel
Ovaj LC UPC na FC UPC OM3 dvostruki hibridni spojni kabel namjenski je-napravljen za jedan posao koji većina standardnih LC-LC premosnika ne može dobro obaviti: povezivanje modernih LC-završenih sklopki, primopredajnika i patch panela na naslijeđenu FC-završenu ispitnu opremu, opremu za emitiranje i ODF ormare prije-2010. - dok preživljava uske zavoje od 90 stupnjeva koje zahtijevaju strukturne police za kablove. Kombinacija mješovitog-završetka konektora i G657A1 vlakna neosjetljivog na savijanje je ono što ovaj kratkospojnik razlikuje od običnog LC-FC patch kabela.
Legacy FC oprema → Moderna LC mrežna nadogradnja
Unutar starijih središnjih ureda telekomunikacija i nadzornih-soba glavnog emitiranja, postojeće optičke ulazne ploče još uvijek završavaju na FC pregradama. LC-FC OM3 kabel neosjetljiv na savijanje omogućuje vam usmjeravanje nove-izgrađene LC SFP+ sklopke izravno u taj naslijeđeni FC ODF bez ponovnog-završavanja dolaznog terenskog kabela - čuvajući kapitalne troškove i izbjegavajući prekid usluge.
Džemperi laboratorija za testiranje i mjerenje
OTDR-ovi, optički izvori svjetlosti i referentni -mjerači snage EXFO, JDSU, Yokogawa i Anritsu najčešće se isporučuju s FC/PC pregradama, dok uređaj koji se testira koristi LC. 50/125 OM3 LC-FC dvostruki kratkospojnik standardni je laboratorijski adapterski kabel koji se koristi za premošćivanje ta dva sučelja tijekom certifikacije 10G višemodne veze.
Usmjeravanje-uskog radijusa u nosačima kabela i kutnim zavojima
Vlakno G657A1 održava gubitak na makrosavijanju ispod 0,1 dB na radijusu od 10 mm, u usporedbi s otprilike 1–2 dB za naslijeđeno vlakno G652D na istom zavoju. To je važno kod strukturnog kabliranja: G657A1 LC-FC OM3 2.0mm patch vod može se usmjeriti unutar 1U vodoravnih upravitelja, oko kutnih stupova i kroz nosače kabela s prorezima bez kazne po-savijanju koja bi probila proračun margine od 10G.
Unutarnja 10G višemodna okosnica s-mandatom za sigurnost od požara
LSZH jakne ne ispuštaju gotovo nikakav halogenirani dim pri spaljivanju, zbog čega su IEC 60332-1, EN 50575 Cca i IEC 60754 ispisani oko njih. LSZH plameno-kabel LC na FC OM3 ispravna je specifikacija za bolnice, podzemne metro stanice, podatkovne centre i visoke-uredske uspone gdje se provode ograničenja toksičnosti dima.
CATV glavne stanice i emitirani prijenos
Stariji CATV glavni prijemnici i SDI{0}}preko-produživača vlakana zadržavaju vijčane-na FC konektorima jer navojna spojnica podnosi vibracije bolje nego push{3}}pull LC. LC-FC 10G multimode patch kabel prenosi signal iz modernog agregatora vlakana s LC-završetkom u onaj-naslijeđeni FC priključak osjetljiv na vibracije.
FTTX Central Office Cross-Connects
ODF-klase nositelja često izlažu FC/PC na strani linije i LC na strani opreme. Naslijeđeni-FC-na-LC kabel za konverziju s jezgrom G657A1 zadano je sredstvo za-unakrsno povezivanje koje se kupuje na veliko za svako novo PON polje agregacije.
Skupne narudžbe dobavljača za graditelje i integratore ploča
Integratori sustava koji izrađuju pre-žičane patch panele specificiraju proizvođača dvostrukih kabela LC do FC OM3 prema performansama radijusa savijanja-i LSZH certifikatima - ne samo po jediničnoj cijeni. MOQ za skupnu narudžbu iznosi 100 komada po dužini-SKU, s podržanom konsolidacijom mješovite-duljine na istoj narudžbenici.
Često postavljana pitanja – LC na FC OM3 fiber patch kabel
P1: Zašto odabrati hibridni LC-na-FC OM3 patch kabel umjesto dva odvojena LC-LC i FC-FC kratkospojnika?
O: Hibridni kratkospojnik uklanja jedan par-par s optičkog puta, štedeći otprilike 0,3 dB unesenog gubitka i jednu potencijalnu točku-ulaska prljavštine. Na ograničenom proračunu za višemodnu vezu od 10G ovo je važno - zbog čega je hibridni kabel LC UPC na FC UPC OM3 poželjniji u odnosu na-lanac od dva kratkospojnika plus LC-FC adapter.
P2: Što G657A1 vlakno neosjetljivo na savijanje zapravo radi na radijusu savijanja od 10 mm?
O: Standardno vlakno G652D gubi oko 1-2 dB po zavoju kada se savije na 10 mm. G657A1 vlakno drži taj gubitak ispod 0,1 dB. U praktičnom smislu, G657A1 LC-FC OM3 2.0mm spojni vod može se usmjeriti oko kutnog stupića ili unutar kabelskog prsta bez mjerljive degradacije signala - nešto što starija konstrukcija vlakana ne može učiniti.
P3: Je li plašt LSZH 2,0 mm namijenjen za plenumske ili uzlazne instalacije?
O: LSZH je europska i međunarodna ocjena s niskim-dimom-nula-halogenima (IEC 60332-1 / EN 50575 Cca). Prihvaćeno je za općenite unutarnje, usponske vodove i-kabelske police, ali NIJE ekvivalentno sjeverno-američkom OFNP plenumu. Ako vaš projekt izričito zahtijeva OFNP pod NEC-om, zatražite OFNP-oklopljenu varijantu ovog LC-FC OM3 duplex kratkospojnika.
P4: Hoće li ovaj LC UPC na FC UPC OM3 patch kabel podržavati 10G Ethernet na punih 300 m višemodnog dosega?
O: Da. OM3 50/125 laser-optimizirano vlakno ocijenjeno je za 10GBASE-SR do 300 m. Budući da manji ili jednak unesenom gubitku od 0,3 dB na ovom LC-FC 10G višemodnom kabelu ostavlja dovoljnu marginu na paru konektora, punih 300 m dosega je moguće - pod uvjetom da je nizvodna veza također OM3 ili bolja.
P5: Zašto specificirati OM3 umjesto OM1 ili OM2 za novu multimodnu verziju?
O: OM1 (62,5/125) maksimum je na 33 m za 10GBASE-SR; OM2 (50/125) doseže samo 82 m na 10G. OM3 to proširuje na 300 m. Za bilo koju novu 10G-instalaciju, 50/125 OM3 LC-FC dvostrani premosnik je minimalna specifikacija koja-dokazuje vezu u budućnosti. Ako se vaš projekt kasnije može povećati na 40G ili 100G, pogledajte našdetaljna usporedba performansi višemodnog vlakna OM3 i OM4kako biste utvrdili isplati li se nadogradnja na OM4 tijekom instalacije.
P6: Može li se UPC poliranje na ovom kabelu zamijeniti za APC pri masovnoj narudžbi?
O: UPC naspram APC je tvornički-izbor poliranja i ne može se pretvoriti na terenu. Za masovne narudžbe proizvodimo LC APC / FC APC varijante kao zasebne SKU-ove - ali imajte na umu da su APC krajevi-zeleno-kodirani za pokretanje i obično se koriste u PON/FTTH jednomodnom, a ne OM3 višemodnom. Za 10G višemodne veze, LC UPC na FC UPC je ispravan polish par. Za potpunu raščlambu kako se PC, UPC i APC geometrije čeonih-površina razlikuju u performansama povratnih gubitaka, pogledajte našeVodič za poliranje optičkog konektora koji pokriva PC vs UPC vs APC specifikacije.
P7: Koji je skupni MOQ i tipično vrijeme isporuke za LC-FC OM3 duplex narudžbu dobavljača?
O: MOQ je 100 komada po dužini-SKU za konfiguracije zaliha. Vrijeme isporuke je 3–5 radnih dana za standardne LSZH 2,0 mm aqua sklopove i 7–12 radnih dana za prilagođene-jakete ili prilagođene-duljine veleprodajnih serija LC na FC OM3 patch kabela. Kontejneri od 5,000+ komada navedeni su po projektu.
P8: Kako treba očistiti krajnje-strane LC UPC i FC UPC prije umetanja?
O: Upotrijebite sredstvo za čišćenje vlakana-tipa na kolutu na oba kraja prije svakog parenja. Za inspekciju na terenu, 200× / 400× video fiber opseg provjerava čeonu-stranu u odnosu na IEC 61300-3-35 kriterija za prolaz/pad. Zatvaranje-za prašinu neosjetljivog na savijanje LC-FC OM3 kabela između uporaba je obavezno - prljavština je najveći pojedinačni uzrok kvara na rubu veze na hibridnom sklopu.
P9: Dolazi li uz cirkonij-ferulu razreda A izvješće o tvorničkom ispitivanju?
O: Da. Svaka jedinica je 100% interferometar-izmjeren za pomak vrha, radijus zakrivljenosti i potkopavanje vlakana, te -gubitak/povratak-umetanja testiran na 1310 nm i 1550 nm. Pojedinačna serijski-numerirana izvješća o ispitivanju dostupna su za veleprodajne LC-FC OM3 dvostrane grupne narudžbe bez dodatnih troškova.
P10: Može li se duljina kabela prilagoditi za određeni projekt?
O: Prilagođene duljine od 0,5 m do 300 m proizvode se po narudžbi. Za skupne narudžbe koje miješaju duljine (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) na istoj narudžbenici, dobavljač dvostrukih spojnih kabela LC UPC na FC UPC OM3 može objediniti sve rezove u jednu isporuku kako bi se smanjio teret.
P11: Je li ovaj kabel prikladan za vanjsku izravnu-ukopanu upotrebu?
O: Ne. 2,0 mm LSZH čvrsta-odbojna konstrukcija dizajnirana je za unutarnje/-gradnje. Za vanjske izravne-pogrebne staze potreban vam je armirani ili gelom-ispunjeni vanjski kabel završen na ODF, a ovaj unutarnji premosnik priključen na stranu ODF spojnice.
P12: Koja ograničenja radnog okruženja trebam poštovati?
O: Radna temperatura je od −20 stupnjeva do +70 stupnjeva, skladištenje od −40 stupnjeva do +80 stupnjeva. To pokriva zatvoreni podatkovni-centar, telekom-sobu i klimatizirana okruženja za emitiranje. Za hladnija negrijana vanjska skloništa navedite industrijsku-temp varijantu umjesto ovog LC-FC OM3 LSZH kabela za spajanje.
