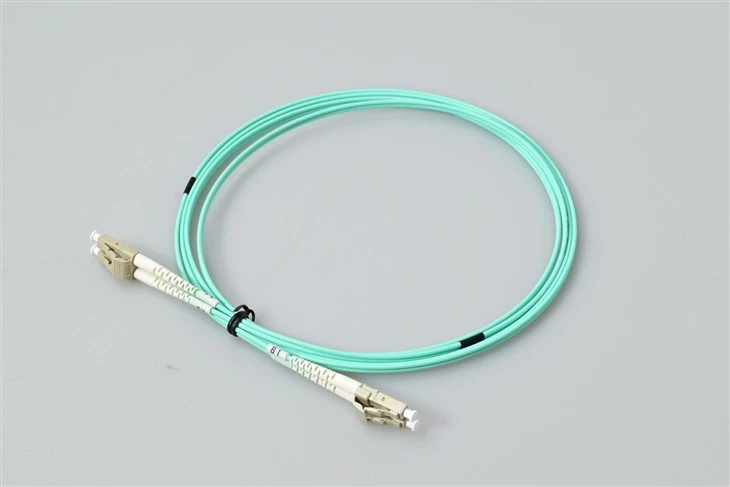

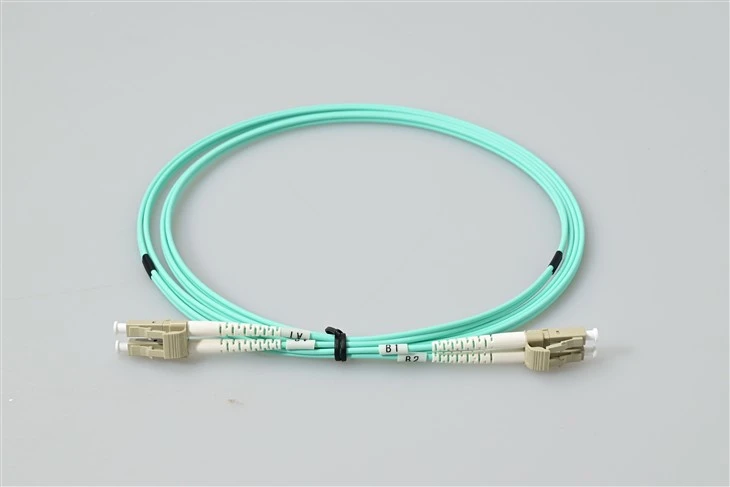

Što je LC LC patch kabel?
LC-LC fiber patch kabels dva LC konektora za vlakna koja završavaju na oba kraja je najčešće korištena vrsta optičkog kabela u industriji. U usporedbi s drugim uobičajenim kabelima od optičkih vlakana, LC kabeli od optičkih vlakana nude visoku gustoću i pouzdanu izvedbu u većini primjena
Naši kabeli su 100% optički pregledani i testirani na uneseni gubitak.
Specifikacija
| Vrsta konektora | LC UPC u LC UPC | Fiber Mode | Om3 50/125μm |
| Fiber Grade | G657A/G652D | Valna duljina | 1310/1550 nm |
| Insercijski gubitak | Manje od ili jednako 0,3 dB | Povratni gubitak | Veći ili jednak 50 dB |
| Min. Radijus savijanja (jezgra vlakna) | 10 mm | Min. Radijus savijanja (svjetlovodni kabel) | 10/5D (Dinamički/Statički) |
| Broj vlakana | Duplex | Jakna za kabel | LSZH |
| Radna temperatura | -20~70 stupnjeva | Temperatura skladištenja | -40~80 stupnjeva |
Metode klasifikacije optičkih kabela
Optički kabel je komunikacijska linija koja koristi optička vlakna koja zadovoljavaju zahtjeve optičkih performansi kao prijenosni medij za postizanje optičkog prijenosa signala. Sastoji se od komponenti kao što su jezgra kabela, elementi za pojačanje i plašt, a prema potrebi može uključivati i dodatne elemente poput vodootpornih slojeva, tamponskih slojeva, izolacijskih slojeva i oklopnih slojeva.
Metode klasifikacije optičkih kabela uglavnom uključuju sljedeće:
Prema prijenosnom mediju: kategorizirani u jedno-optičke kabele i višemodne optičke kabele.
Prema strukturi jezgre kabela: dijeli se na nasukani optički kabel, skeletni optički kabel, središnji optički kabel, vrpčasti optički kabel i ravni optički kabel.
Ojačane komponente: kategorizirane u ne-metalne optičke kabele, standardne optičke kabele i optičke kabele s ojačanim komponentama.
Prema načinu postavljanja: podijeljen na kanalni optički kabel, nadzemni optički kabel, izravni-ukopani optički kabel i podmorski optički kabel.
Ovisno o okruženju uporabe, kategoriziraju se u optičke kabele za unutarnju upotrebu i optičke kabele za vanjsku upotrebu.
Prijave
OM3 LC vlaknasti premosnici s jezgrom od 50/125 mikronaprojektirani su za rad kratkog-dosega od 10 Gigabit Ethernet unutar poslužiteljskih soba. Višemodni dvostruki kabel s vodenim omotačem podržava efektivnu modalnu širinu pojasa od 2000 MHz·km na 850 nm, omogućujući pouzdano povezivanje između postolja-na-stalku za implementacije hiperrazmjera.
Ovaj LC multimode patch kabel s oznakom 10 Gb- pruža dosljednu propusnost za Fibre Channel mreže područja pohrane. Mrežni inženjeri koji odabiru OM3 fiber patch kabele za SAN infrastrukturu imaju koristi od dosega od 300-metara na 10GbE, smanjujući potrebu za regeneracijom signala u objektima srednje veličine.
Objekti koji zahtijevaju višemodnu okosnicu kablova između katova oslanjaju se na-neosjetljive na savijanje LC-na-LC OM3 kabele za navigaciju uskim kanalima. LSZH vanjski plašt udovoljava standardima zaštite od požara za plenumske i usponske instalacije u poslovnim zgradama.
Okruženja videoprodukcije koja prenose nekomprimirani 3G-SDI ili 12G-SDI preko vlakana imaju koristi od niskog unesenog gubitka ovog dupleksnog LC OM3 prespojnika. Inženjeri za emitiranje često masovno-naručuju aqua multimode kabele za spajanje između SDI usmjerivača i kontrolnih jedinica kamere.
IT timovi u zdravstvu koji postavljaju PACS sustave i opremu za dijagnostičko oslikavanje odabiru OM3 LC duplex vlakno zbog njegove otpornosti na EMI i prostora za širinu pojasa. Tvornički-provjerena optička izvedba svakog kabela osigurava usklađenost sa strogim zahtjevima za ispravnost bolničke mreže.
FAQ
P1: Koju udaljenost prijenosa podržava višemodni kabel LC na LC OM3 na 10GbE?
O: OM3 50/125 duplex fiber kabel podržava 10 Gigabit Ethernet do 300 metara. Za duže vožnje unutar iste zgrade, razmislite o nadogradnji naOM4 ili alternative jednomodnom vlaknu.
P2: Mogu li koristiti ovaj aqua multimode patch kabel s 40GbE QSFP+ primopredajnicima?
O: Da. Kada je uparen s 40GBASE-SR4 QSFP+ modulima, OM3 LC optički premosnik podržava paralelni prijenos do 100 metara. Provjerite je li kabel za probijanje iliMTP{0}}na-LC kabelski svežanjodgovara konfiguraciji polariteta.
P3: Je li LSZH omotač na ovom kabelu prikladan za plenumske prostore?
O: LSZH (Low Smoke Zero Halogen) omotači kabela smanjuju emisiju toksičnog dima tijekom izgaranja. Za-plenumske instalacije za rukovanje zrakom koje reguliraju strogi požarni kodovi, potvrdite da lokalni propisi prihvaćaju LSZH-ocjenu OM3 patch kabela s višemodnim vlaknima.
P4: Kako minimalni radijus savijanja od 10 mm štiti moju mrežu?
O: Jezgra G657A1 vlakna-neosjetljiva na savijanje tolerira uže usmjeravanje bez degradacije signala. Instalateri koji rade s-LC patch panelima visoke gustoće u ograničenim poslužiteljskim policama oslanjaju se na ovu fleksibilnost za održavanje integriteta veze.
P5: Koje su tipične specifikacije unesenih gubitaka za ovaj duplex LC OM3 kabel?
O: Svaki kraj konektora testiran je na manji ili jednak unesenom gubitku od 0,3 dB. Niži gubici se prevode u veći proračun optičke snage, što je kritično kada kaskadira više točaka spajanja u sustavu strukturnog kabliranja.
P6: Jesu li prilagođene duljine dostupne za skupne narudžbe podatkovnog centra?
O: Da. Usluge OEM kabela za spajanje vlakana uključuju prilagođene duljine kabela, označavanje i pakiranje. Obratite se prodajnom timu za veleprodajne cijene višemodnog LC-na-LC kabela za narudžbe veće od 100 komada.
P7: Koji kod boje identificira OM3 višemodno vlakno?
O: Industrijska konvencija koristi aqua (svijetlo plavu-zelenu) oblogu za kabele s vlaknima OM3 50/125. Ovo kodiranje bojom pomaže tehničarima da tijekom instalacije razlikuju višemodne veze od žutih singlemodnih ili narančastih OM1/OM2 kablova.
P8: Podržava li ovaj patch kabel 25GbE aplikacije?
O: OM3 vlakno je ocijenjeno za 25GBASE-SR do približno 70 metara. Za puni doseg od 100 metara 25GbE,OM4 višemodni duplex LC kabelinude dodatnu marginu modalne propusnosti.
