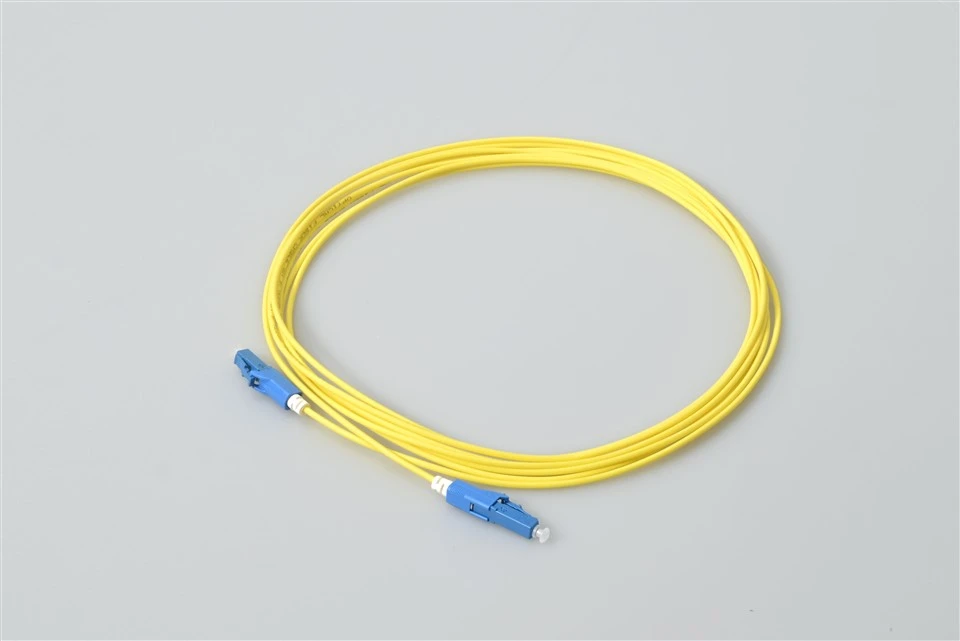

što je LC LC patch kabel?
LC-LC kabel za spajanje s optičkim vlaknima mali je kompaktni kabel za spajanje koji se vrlo popularno koristi u mnogim primjenama. Ta mrežna rješenja uključuju telekomunikacijske mreže, LAN-ove, mreže za obradu podataka, završetke uređaja i prostorne distribucije. LC-LC patch kabeli dizajnirani su za isporuku brzih Ethernet rješenja u Gigabit aplikacijama i ATM aplikacijama uz manju potrošnju prostora.
Specifikacija
| Parametar | Jedinica | FC, SC, LC/ Patch kabel od oklopljenih vlakana | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | Oklopni transporter | PC | PC | UPC | PC | PC | UPC | PC | PC | Oklopni transporter | ||
| Gubitak unosa (tipično) | dB | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,3 |
| Povratni gubitak | dB | Veći ili jednak 45 | Veći ili jednak 50 | Veći ili jednak 60 | Veći ili jednak 30 | Veći ili jednak 45 | Veći ili jednak 50 | Veći ili jednak 30 | Veći ili jednak 45 | Veći ili jednak 50 | Veći ili jednak 35 | Veći ili jednak 55 | Veći ili jednak 75 |
| Radna valna duljina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Izmjenljivost | dB | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | ||||||||
| Vibracija | dB | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | ||||||||
| Radna temperatura | stupanj | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladištenja | stupanj | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Promjer kabela | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Značajke

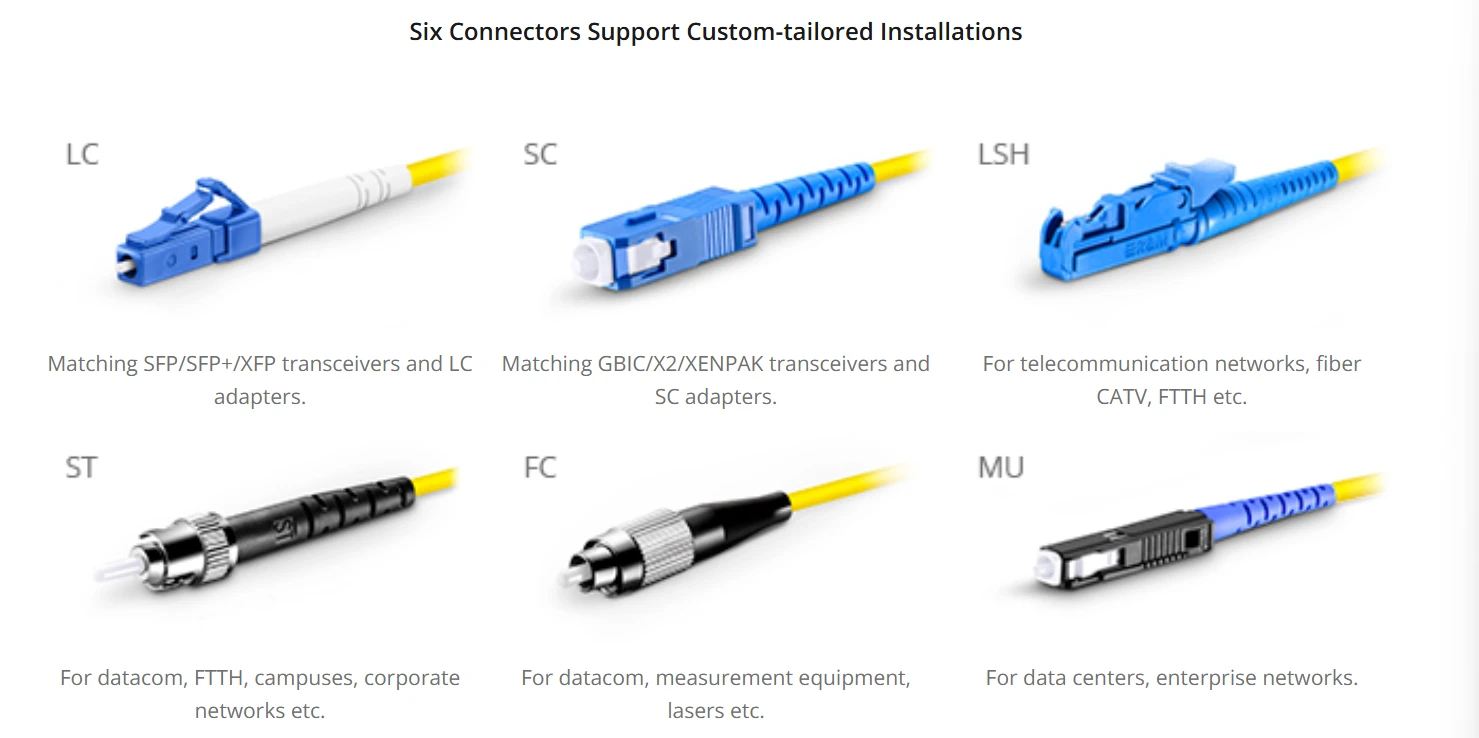

1. Šest konektora podržava-prilagođene instalacije

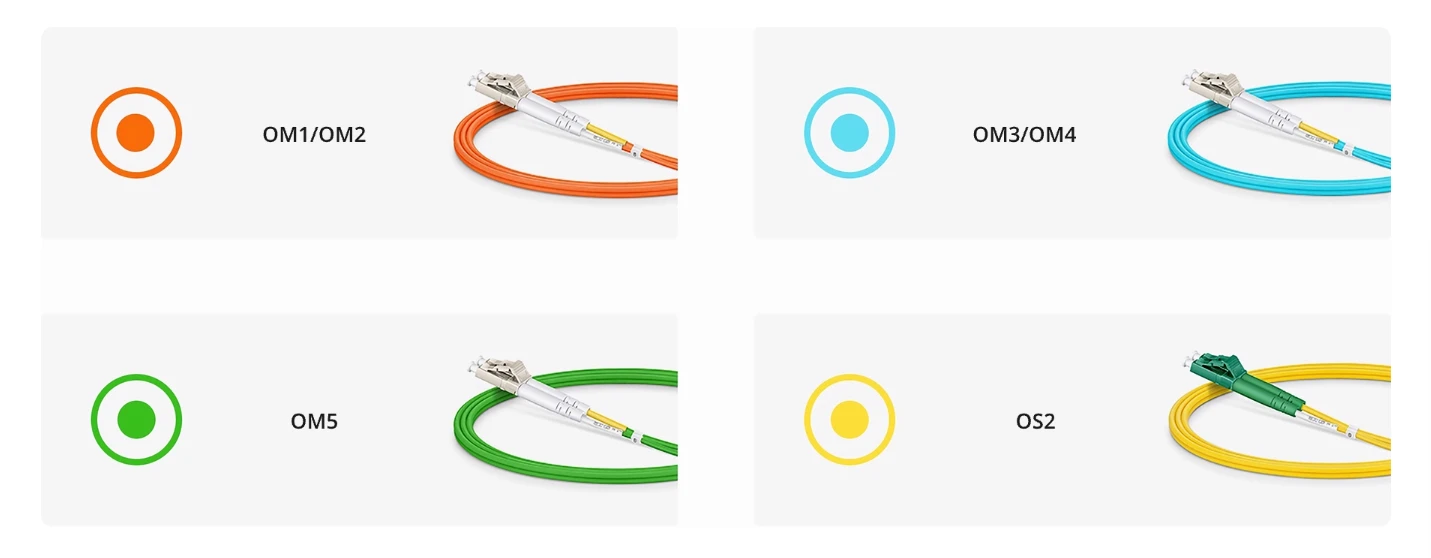

2. Bojom-kodirani omotač kabela za laku identifikaciju
3.Specifikacije OEM ODM LC APC / UPC optičkog vlakna sa 0,9 mm LSZH žutom jaknom:
Prijave
Podatkovni centri - SFP/SFP+ okruženja
- NIC-ovi poslužitelja 10G na ToR preklopnici
- FC veze niza za pohranu
- Spine{0}}leaf fabric uplinks
- Izvan{0}}mreže za-upravljanje
Telekom - Središnji ured & FTTx
- OLT uplink priključci
- ODF križne{0}}veze
- Ulazno/izlazni završeci razdjelnika
- DWDM mux/demux sučelja
Enterprise - strukturirano kabliranje
- MDA (Main Distribution Area) krpanje
- Horizontalna distribucija na podne sklopke
- Okosnica između IDF-ova
- Fiber backhaul sigurnosne kamere
FAQ
P: Zašto odabrati simplex umjesto duplex LC kabela?
O: Simplex vam daje fleksibilnost usmjeravanja s kojom se duplex ne može mjeriti. Možete pokrenuti TX i RX vlakna kroz različite putove, zamijeniti pojedinačna vlakna bez ometanja parova i postići veću efektivnu gustoću priključaka u zagušenim pločama. Za SFP{2}}temeljenu opremu gdje su TX i RX ionako zasebni priključci, simpleks je često praktičniji izbor.
P: Koja je razlika između LC UPC simplex i LC APC simplex?
O: Dvije stvari: kut poliranja i povratni gubitak.
LC UPC ima ravnu/zakrivljenu čeonu površinu i veći ili jednak povratnom gubitku od 50 dB. Kućište konektora je plave boje. Koristite ga za digitalne signale - Ethernet, Fibre Channel, opći podaci.
LC APC ima čeonu površinu pod kutom od 8 stupnjeva i povratni gubitak veći ili jednak 60 dB. Kućište konektora je zeleno. Koristite ga za analogne signale - CATV, RF preko vlakana, PON video preklapanje.
Nikada ne spajajte UPC na APC - neusklađenost kutova uzrokuje velike gubitke i oštećuje oba konektora.
P: Mogu li naručiti LC UPC simplex s različitim kutovima prtljažnika?
O: Da. nudimo:
-Ravna čizma (standardna) - za opću upotrebu
-Pložaj pod kutom od 45 stupnjeva - smanjuje naprezanje kabela u uskim okomitim stazama
-Čizma pod kutom od 90 stupnjeva - vodoravni izlaz iz patch panela
-Kratko pokretanje - maksimalna gustoća u pločama s velikim-priključcima-broja
Minimalna narudžba za ne-standardne čizme: 50 kom
P: Dajete li pojedinačna izvješća o ispitivanju za simplex kabele?
O: Da. Dvije opcije:
Izvješće o seriji (besplatno): testiranje uzorka iz vaše proizvodne serije, obuhvaća IL/RL/vizualni pregled.
Pojedinačno izvješće (dostupno na zahtjev): Svaki kabel dobiva vlastiti certifikat sa serijskim brojem, stvarno izmjerenim IL i RL i statusom prolaznosti/neispravnosti. Preporučeno za ispitne laboratorije i kvalitetne-kritične instalacije.
P: Koji je minimalni radijus savijanja za 2,0 mm simplex kabel?
A: 15 mm bez napetosti, 30 mm kada je pod vučnim opterećenjem. Za čvršće instalacije nudimo vlakna neosjetljiva na savijanje (BIF) s minimalnim radijusom savijanja od 7,5 mm - bez slabije izvedbe čak i kod agresivnog upravljanja kabelima.
