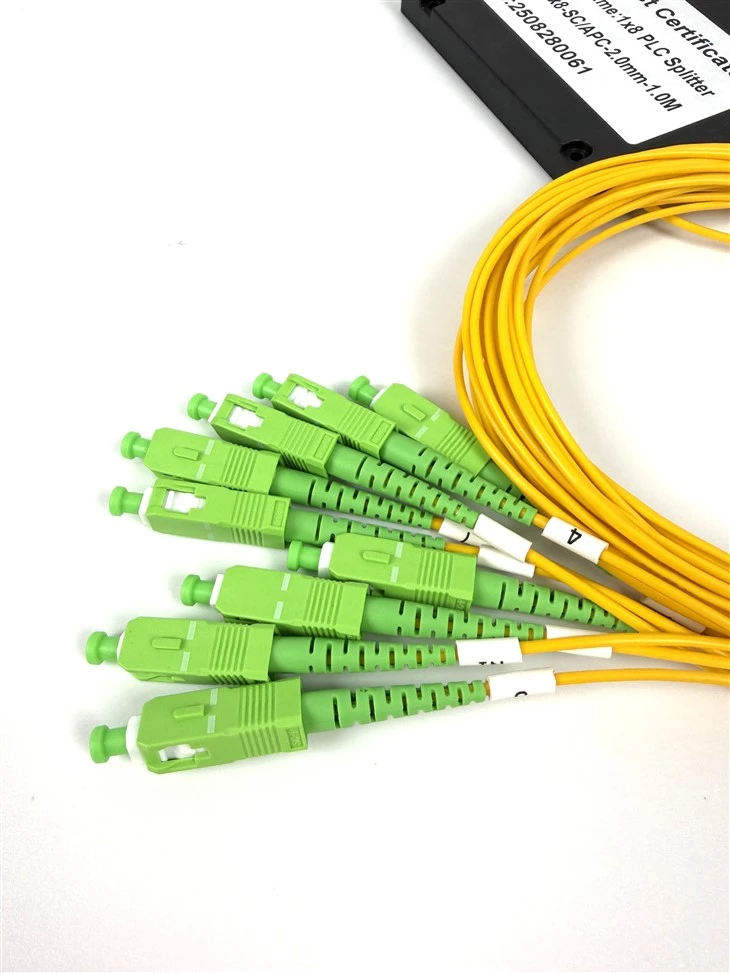

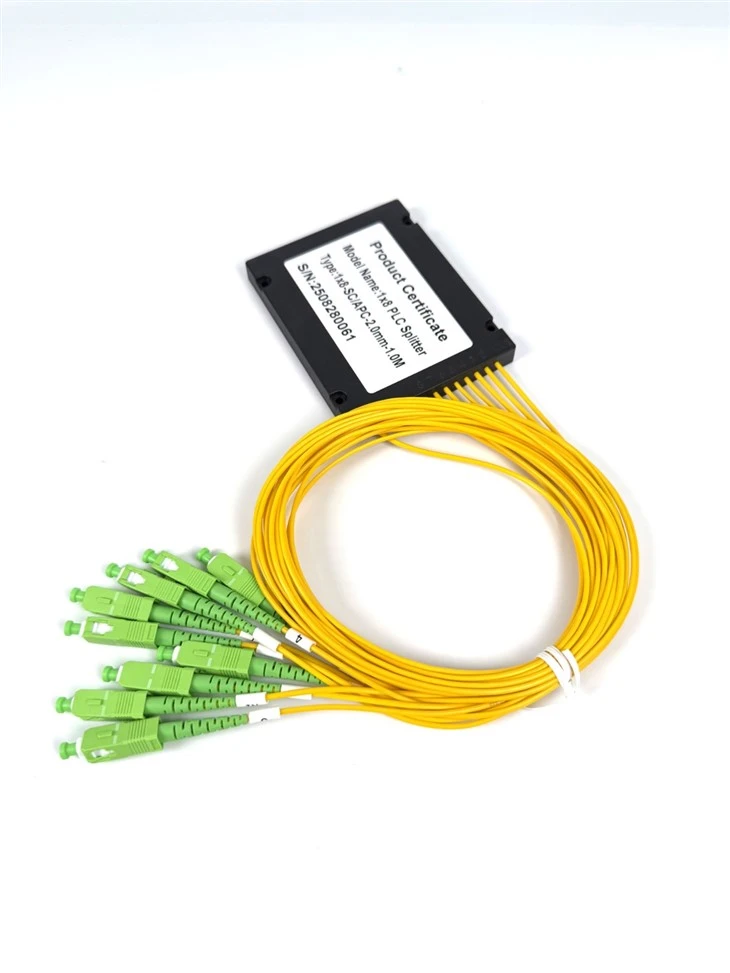

Što je optički razdjelnik?
Optički razdjelnik je pasivni uređaj koji dijeli optičke signale na više dijelova. Primarno se koristi u FTTx/PON mrežama za razdvajanje jednog optičkog kabela u više grana, omogućujući podršku za više krajnjih korisnika i time smanjujući opterećenje okosnice optičke mreže. Osim toga, koristi se za održavanje mreža na daljinu, kabelske televizije, bankomata i za distribuciju signala u lokalnim/metro mrežama.
Svjetlovodni razdjelnici obično imaju najmanje 2 priključka i mogu imati do 128 priključaka. Dvije najčešće korištene vrste su isplativi-tradicionalni spojeni bikonični konusni (FBT) razdjelnik i kompaktni razdjelnik visoke-gustoće pogodan za planarni svjetlosni krug (PLC).
Postoji nekoliko standardnih promjera optičkih vlakana koji se obično koriste u PLC razdjelnicima, a koji su povezani s vanjskim dimenzijama vlakana. Uobičajeni promjeri vlakana uključuju 250 μm, 900 μm i 2 mm. Različiti promjeri vlakana prikladni su za različita pakiranja i primjene.
Specifikacije proizvoda
|
Stil paketa |
ABS modul |
Vrsta konfiguracije |
1x8 1x16 1x32 1x64 |
|
Vrsta vlakana |
Jednomodni G.657A1 |
Vrsta konektora |
SC/APC |
|
Promjer vlakana |
2,0 mm |
Duljina vlakna |
>1m |
|
Insercijski gubitak |
Manje ili jednako 17,3 dB |
Povratni gubitak |
Veći ili jednak 50 dB |
|
Uniformnost gubitka |
Manje od ili jednako 1,5 dB |
Usmjerenost |
Veći ili jednak 65 dB |
|
Gubitak ovisan o polarizaciji |
Manje od ili jednako 0,3 dB |
Gubitak ovisan o temperaturi |
Manje od ili jednako 0,5 dB |
|
Gubitak ovisan o valnoj duljini |
Manje od ili jednako 0,3 dB |
Radna propusnost |
1260~1650nm |
|
Radna temperatura |
-40~85 stupnjeva |
Temperatura skladištenja |
-40~85 stupnjeva |
Primjena
PLC razdjelnici naširoko se koriste u FTTH mrežama za distribuciju optičkih signala sa središnje lokacije u više domova ili lokacija. Sljedeća slika prikazuje tipičnu primjenu 1x4 PLC razdjelnika. Optički signal iz OLT-a ulazi u PLC razdjelnik kroz jedno ulazno vlakno. Zatim, PLC razdjelnik ravnomjerno dijeli dolazni optički signal u četiri različite zrake prema unaprijed određenom omjeru, a svaka zraka nosi isti udio ulazne optičke snage. Nakon razdvajanja, optički signal se prenosi na četiri neovisna izlazna vlakna, koja distribuiraju signal na četiri različita korisnika ili uređaja
