Što je SC LC patch kabel?
SC-LC optički spojni kabel mali je kompaktni spojni kabel koji se vrlo popularno koristi u mnogim primjenama. Ova mrežna rješenja uključuju telekomunikacijske mreže, LAN-ove, mreže za obradu podataka, završetke uređaja i prostorne distribucije. SC-LC patch kabeli dizajnirani su za isporuku brzih Ethernet rješenja u Gigabit aplikacijama i ATM aplikacijama uz manju potrošnju prostora.
Specifikacija
| Parametar | Jedinica | FC, SC, LC/ Patch kabel od oklopljenih vlakana | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | Oklopni transporter | PC | PC | UPC | PC | PC | UPC | PC | PC | Oklopni transporter | ||
| Uneseni gubitak (tipično) | dB | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,3 |
| Povratni gubitak | dB | Veći ili jednak 45 | Veći ili jednak 50 | Veći ili jednak 60 | Veći ili jednak 30 | Veći ili jednak 45 | Veći ili jednak 50 | Veći ili jednak 30 | Veći ili jednak 45 | Veći ili jednak 50 | Veći ili jednak 35 | Veći ili jednak 55 | Veći ili jednak 75 |
| Radna valna duljina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Izmjenljivost | dB | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | ||||||||
| Vibracija | dB | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | Manje od ili jednako 0,2 | ||||||||
| Radna temperatura | stupanj | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladištenja | stupanj | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Promjer kabela | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

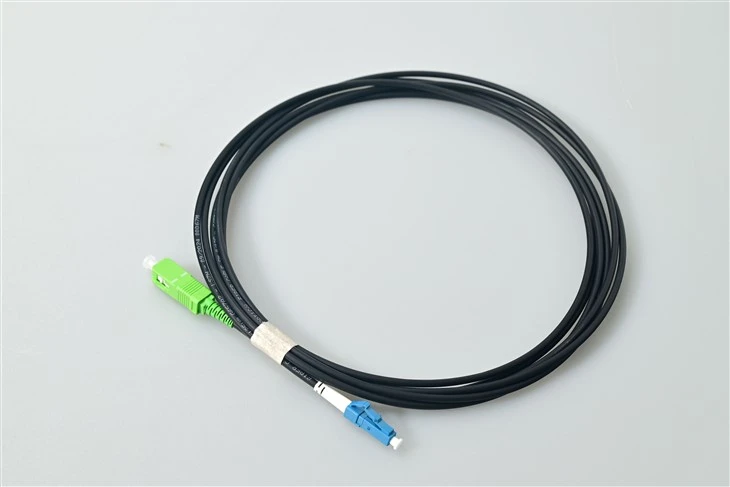

SC/APC na LC/UPC optički spojni kabel
APC{0}}na-UPC hibridni dizajn
SC/APC poliranje pod kutom od 8 stupnjeva osigurava povratni gubitak veći ili jednak 60 dB. LC/UPC dome polish pruža veći ili jednak 50 dB. Jedan kabel povezuje obje vrste sučelja - zeleno tijelo identificira APC, plavo identificira UPC.

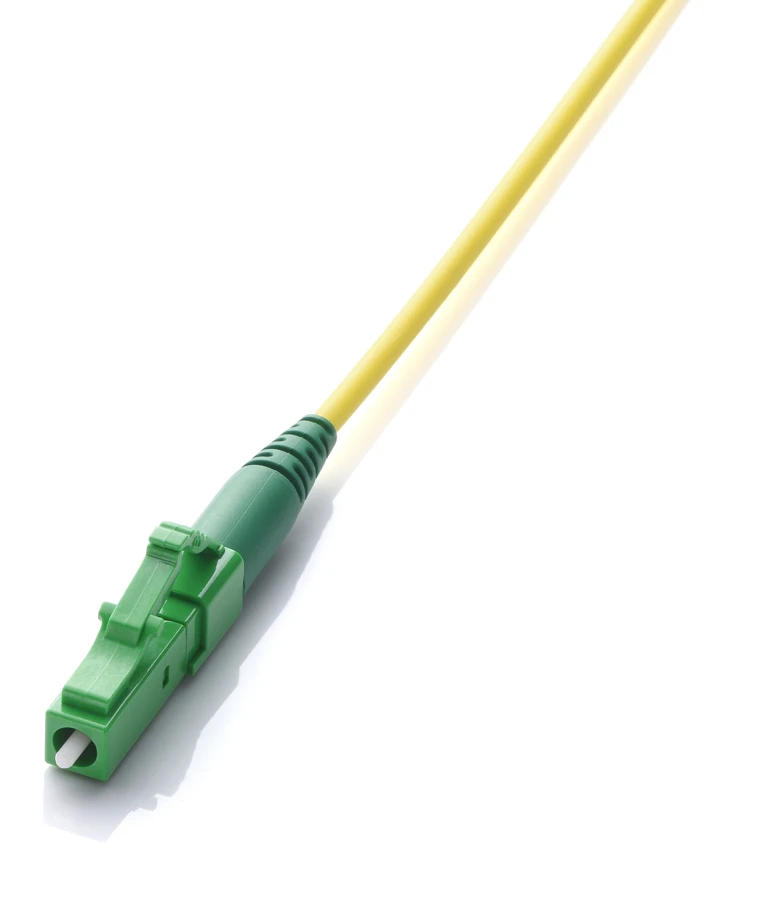

Mali oblik, LC veza visoke{0}}gustoće
LC ferula od 1,25 mm upola je manja od SC 2,5 mm - udvostručuje gustoću priključaka u SFP/SFP+/QSFP primopredajnicima. Zasun u stilu RJ-za brzo uključivanje-i-povlačenje.

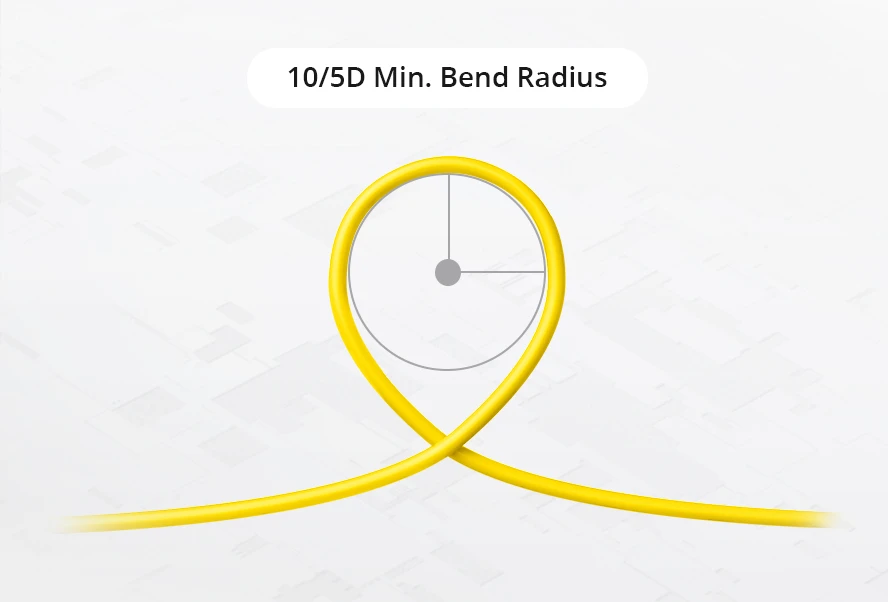

G.657.A1 Bend-Neosjetljivo vlakno
Minimalni radijus savijanja od 10 mm za usko usmjeravanje u patch panele i ožičenje ispod-poda. Unatrag kompatibilan s G.652.D. Podržava do 40 km na 1550 nm.
Aplikacijska rješenja
Tipični scenariji postavljanja za ovaj SC na LC kabel s jednomodnim vlaknima.
FTTH / GPON pristupna mreža
Povezuje SC/APC OLT priključke na LC/UPC ONT opremu na ODF-u. ThePLC razdjelniku distribucijskom putu također koristi SC/APC sučelja.
Data Center Cross-Connect
Spaja distribucijske ploče SC/APC vlakana izravno na LC/UPC SFP+ primopredajnike u ToR preklopnicima. Podržava 10GbE, 25GbE i 100GbE.
CATV / RF preko vlakana
APC prednja-strana sprječava CSO/CTB izobličenje u analognom videu. Koristi se između glavnog odašiljača i optičkih čvorova u HFC mrežama.

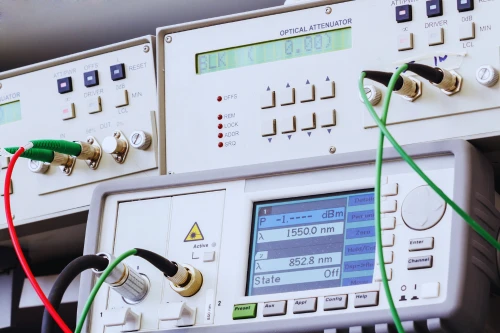

Testiranje i mjerenje telekomunikacija
Referentni{0}}kabel za ispitivanje za povezivanje LC/UPC OTDR ispitnih priključaka na SC/APC distribucijske okvire u središnjim uredima.
Enterprise LAN migracija
Bridges staro SC{0}}terminirano strukturirano kabliranje na nove LC-preklopnike i usmjerivače bez po-završetka.

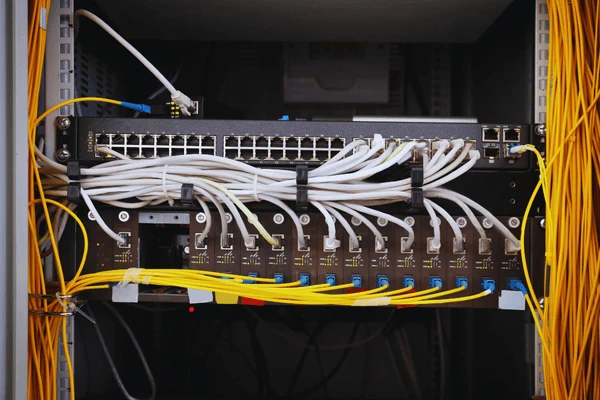

WDM sustavi za multipleksiranje
Povezuje SC/APC mux/demux priključke s LC/UPC transponderima u CWDM i DWDM implementacijama.
Opis proizvoda
Svaki patch kabel od optičkih vlakana je 100% testiran na uneseni gubitak i povratni gubitak na 1310/1550 nm. Keramičke ferule od cirkonija daju zamjenjivost manju ili jednaku 0,2 dB kroz više od ili jednako 1000 ciklusa spajanja. Postrojenje s certifikatom ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, sukladan REACH. Opcije jakne OFNR i LSZH. Promjer kabela φ0,9 / φ2,0 / φ3,0 mm. Dostupne duljine po narudžbi 0,3 m–100 m.
Opis proizvoda
P: Koja je razlika između APC-a i UPC-a na spojnom kabelu s optičkim vlaknima?
O: APC ima čeonu-stranu pod kutom od 8 stupnjeva (Veći od ili jednak povratnom gubitku od 60 dB), UPC ima kupolasti-oblik-čelja (Veći od ili jednak 50 dB). GPON i CATV sustavi zahtijevaju APC na strani distribucije; priključci opreme poput SFP primopredajnika koriste UPC. Zeleni konektor=APC, plavi=UPC.
P: Mogu li priključiti APC konektor u UPC adapter?
A: No. Mismatched polish creates an air gap causing >Gubitak od 3 dB i oštećenje prstena. Uvijek spojite APC s APC-om, UPC s UPC-om. Nagnuti utor za ključSC/APC adapterisprječava većinu slučajnih križanja-.
P: Koje su brzine i udaljenosti podržane?
O: 100 Mbps do 100GbE. Do 10 km na 1310 nm, 40 km na 1550 nm. Stvarni doseg ovisi o optičkom proračunu primopredajnika i ukupnom gubitku veze.
P: Koja je razlika između patch kabela i afiber pigtail?
O: Kabel za spajanje ima konektore na oba kraja za uključi-i-upotrebu. Pigtail ima jedan konektor i jedan goli završetak vlakana za fuziono spajanje na magistralne kabele.
P: Mogu li naručiti prilagođene duljine ili dvostrane verzije?
O: Da. Po narudžbi 0,3 m–100 m, vrijeme isporuke 3–5 dana. Dostupne su duplex, oklopljene i LSZH verzije. Također izrađujemo12-jezgreni SC/APC u LC/UPCza potrebe većeg broja vlakana.
