MTP MPO vlaknasti patch kabeli MM OM3

O: Sjajno pitanje - ovo se stalno pojavljuje! MPO (Multi-fiber Push On) je generički industrijski standard za multi-fiber konektore, dok je MTP® marka visokih-učinkovitosti koju proizvodi US Conec. Zamislite to ovako: svi MTP konektori su MPO-sukladni, ali nemaju svi MPO konektori poboljšane značajke MTP-a. MTP verzija nudi strože tolerancije, uklonjiva kućišta za lakše ponovno određivanje i bolju ukupnu optičku izvedbu. Oni su potpuno zamjenjivi i spajaju se jedan s drugim, ali kada ih pomiješate, ukupna izvedba veze bit će ograničena konektorom slabije-kvalitete. Za-kritične aplikacije podatkovnog centra preporučujemo MTP za najbolje rezultate.

O: Polaritet se svodi na to da se vaš odašiljač (Tx) poveže s prijamnikom (Rx) na drugom kraju – pogriješite i dobit ćete nula signala. Evo kratke analize: Tip A je "ravno-prolazni" s ključem-gore na jednom kraju i ključem-dolje na drugom. Tip B je "obrnut" s oba kraja ključem-gore, okrećući položaje vlakana 1-na-12 i 12-na-1. Tip C je "okrenuti parovi" gdje susjedni parovi mijenjaju pozicije. Za većinu implementacija paralelne optike 40G/100G u podatkovnim centrima, vidimo da se tip B najčešće koristi jer vam omogućuje korištenje istih standardnih A-to-B duplex patch kabela na oba kraja – jednostavnije upravljanje zalihama. Ako niste sigurni, pošaljite nam svoj dijagram mreže i mi ćemo vam pomoći da odredite pravu konfiguraciju polariteta.

O: S višemodnim vlaknom OM3 koje pokreće 40GBASE-SR4 ili 100GBASE-SR4 optiku, gledate na maksimalno 100 metara. Za 10GBASE-SR, OM3 može ići do 300 metara. Sada, ako vam je potreban malo veći doseg – recimo 150 metara za 40G/100G – trebali biste prijeći na OM4 vlakno, koje ima veću propusnost (4700 MHz·km naspram 2000 MHz·km za OM3). Većina aplikacija podatkovnog centra udobno se uklapa unutar dosega OM3 jer su udaljenosti od-do-stalka obično ispod 100 metara. Zaključak: za troškovno{27}}osjetljive projekte s kraćim trajanjem, OM3 je savršeno sposoban i štedi vam novac.

O: Ovo je kritično – krivo odredite spol i ili ćete oštetiti konektore ili uopće nećete imati vezu. Muški MTP konektori imaju klinove za poravnanje; ženski konektori imaju rupe za vođenje koje primaju te igle. Evo zlatnog pravila: mužjak se uvijek pari sa ženkom, nikad isti-s-istom. Većina primopredajnih modula (QSFP+, QSFP28) ima ugrađena-muška sučelja s pinovima, tako da vaš patch kabel mora biti ženski. Prilikom spajanja dva ženska magistralna kabela kroz adaptersku ploču, sam adapter upravlja poravnavanjem pinova. Proizvodimo naše kabele s preciznim vodilicama koje osiguravaju poravnanje sub-mikronskih vlakana – tako postižemo te niske brojeve unesenih gubitaka.

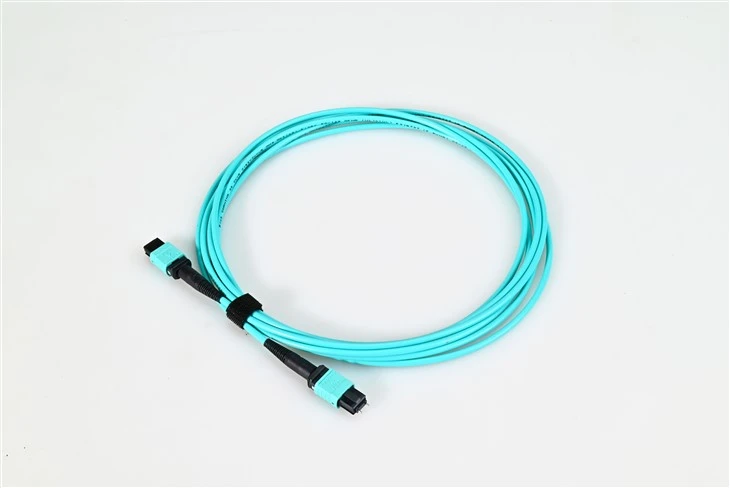

O: Aqua je TIA-598 standardni kod boje za laser-optimizirana OM3 i OM4 višemodna vlakna – nije samo ukrasna! Kada radite u gustom podatkovnom centru sa stotinama kabela, taj vodeni omotač vam odmah govori da je to višemodno vlakno od 50/125 mikrona dizajnirano za VCSEL primopredajnike na 850 nm. Nećete ga slučajno pomiješati sa žutim jedno-kabelima. Neki proizvođači koriste Erika Violet (malo drugačija nijansa) posebno za OM4 kako bi se razlikovali od OM3, iako su prihvatljive i aqua i ljubičasta. Naše konektorske čizme također su označene bojama prema broju vlakana: siva za 8 vlakana, crna za 12 vlakana i crvena za 24 vlakna – čini instalaciju i rješavanje problema mnogo bržima.

O: Naši MTP/MPO OM3 spojni kabeli specificirani su za manje od ili jednake 0,50 dB maksimalnog gubitka umetanja sa standardnim višemodnim MT ferulama, ali nudimo i verzije s niskim -gubicima koje postižu manje ili jednako 0,30 dB tipično i manje od ili jednako 0,50 dB maksimalno. Za stvarno zahtjevne primjene, naši kabeli elite/premium razreda postižu tipično oko 0,15 dB. Svaki kabel koji isporučujemo se pojedinačno testira – koristimo 3D interferometriju za provjeru geometrije ferule i kvalitete krajnje-strane. Povratni gubitak je veći ili jednak 20 dB za višemod. Ove su specifikacije važne kada izračunavate proračun za vezu za 40G ili 100G veze; svaka desetina dB računa se na više točaka zakrpe. Dajemo izvješća o ispitivanju sa svakom serijom ako trebate dokumentaciju za svoju evidenciju.

O: Uopće nije pretjerano – zapravo, to je pametna investicija. OM3 vlakno s MTP/MPO konektorima podržava 10GBASE-SR do 300 metara bez problema. Ljepota je u tome što gradite infrastrukturu koja je spremna za 40G i 100G kada trebate nadogradnju – nije potrebno ponovno postavljanje kabela. Mnogi naši korisnici danas postavljaju OM3 MTP magistralne kabele za 10G i kasnije jednostavno mijenjaju primopredajnike kako bi prešli na veće brzine. MTP konektor od 12-vlakana savršeno funkcionira s 10G SFP+ prolaznim kazetama (MTP do 6×LC dupleks), dajući vam prednosti gustoće kabliranja s više-vlakanama čak i pri nižim brzinama. Sve je u cilju zaštite vaše investicije u budućnosti.

O: U pravu ste da MTP čišćenje zahtijeva posebne alate – ne možete koristiti samo standardni LC klik čistač. Preporučujemo MTP-sredstva za čišćenje tipa-za kolut ili sredstva za čišćenje kazeta namijenjena za-čahure s više vlakana. Pokret za čišćenje trebao bi ići preko svih 12 (ili 24) krajeva vlakana-u jednom prolazu. Prije svakog spajanja očistite oba konektora – čak i jedna čestica prašine na jednom vlaknu može uzrokovati gubitak od 1dB+ i uništiti vaš proračun veze. Držite te poklopce za prašinu uvijek kada konektor nije priključen. Za pregled će vam trebati mikroskop s vrhom MTP adaptera. Uz svaki kabel prilažemo poklopce za prašinu i vjerujte mi, koristite ih. Nekoliko sekundi utrošenih na čišćenje štedi sate kasnijeg rješavanja problema.
