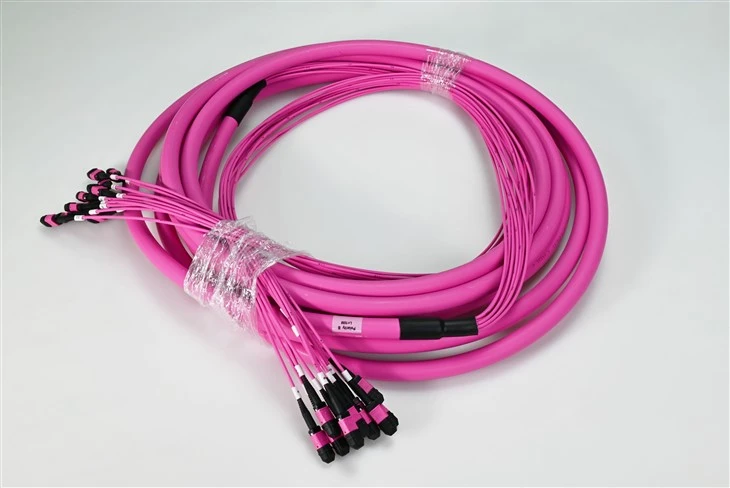

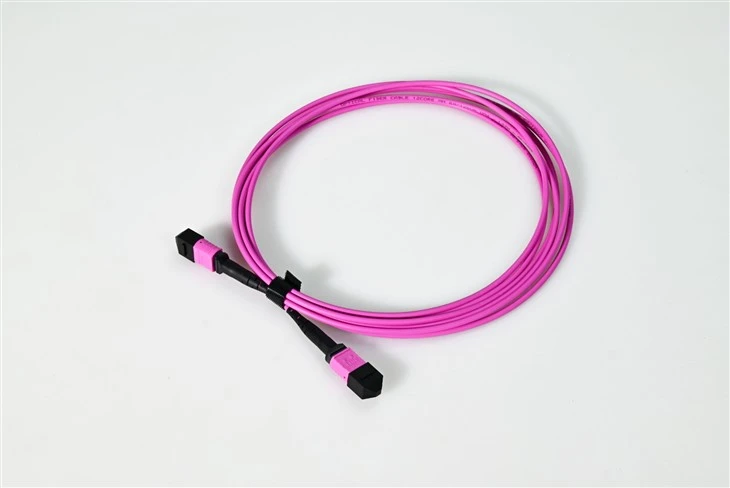

MTP MPO vlaknasti patch kabeli s 12 jezgri OM4

O: Odlično pitanje – ovo je vjerojatno najčešća stvar koju nam kupci postavljaju! Ključna razlika je propusnost i udaljenost. OM4 ima modalnu propusnost od 4700 MHz·km u usporedbi s OM3 od 2000 MHz·km – to je više nego dvostruko. Što to znači u praksi? Za 40G SR4 aplikacije, OM4 vam daje 150 metara naspram 100 metara OM3. Za 10G, gledate na 400-550 metara s OM4 u usporedbi s 300 metara s OM3. OM4 također ima nižu atenuaciju (Manje od ili jednako 3,0 dB/km u odnosu na Manje od ili jednako 3,5 dB/km za OM3), što znači stabilnije signale tijekom duljih vožnji. Ako gradite 40G/100G infrastrukturu ili vam je potrebna dodatna udaljenost, OM4 je definitivno pravi put. Razlika u cijeni je danas minimalna, tako da za nove instalacije gotovo uvijek preporučujemo OM4.

O: Da, OM4 je u potpunosti kompatibilan unatrag s OM3 – oba imaju iste dimenzije jezgre/omotača od 50/125µm i rade s istim VCSEL primopredajnicima na 850nm. Možete ih apsolutno miješati u svoju mrežu. Ali ovdje je kvaka: kada povežete OM4 s OM3, ukupna izvedba veze bit će ograničena segmentom OM3. Zamislite to kao lanac – jak je onoliko koliko je jaka najslabija karika. Dakle, ako trčite na 100-metara s 50m OM4 i 50m OM3, dobit ćete performanse OM3 na toj vezi. Za-kritične 40G/100G vožnje, preporučujemo da se držite OM4 end-end-to-end kako biste maksimizirali svoju udaljenost.

O: Imaš oštro oko! Magenta ili "Erika Violet" boja za OM4 uvedena je posebno kako bi pomogla tehničarima da na prvi pogled razlikuju OM4 od OM3. Oba su izvorno bila vodena, što je izazvalo zabunu na terenu – zamislite da pokušavate otkriti koji je koji kabel dok buljite u gustu patch ploču! Standard TIA-598 sada preporučuje ljubičastu/magentu za OM4 s MTP/MPO konektorima. Ipak, neki proizvođači još uvijek koriste aqua za OM4, tako da biste mogli vidjeti obje boje na tržištu. Slijedimo ljubičasti standard kako bismo vam olakšali upravljanje kabelima. Konektorske čizme također su označene bojama: crna za 12 vlakana, siva za 8 vlakana i crvena za 24 vlakna.

O: Ovisi o vašim zahtjevima za brzinu – dopustite mi da vam pojasnim. Za 10GBASE-SR, možete ići do 400-550 metara s visoko-kvalitetnim OM4. Za 40GBASE-SR4 (koji koristi 4 vlakna u svakom smjeru), maksimalno je 150 metara. Za 100GBASE-SR4, gledate na 100 metara. S poboljšanim varijantama SR4 kao što je 40GBASE-eSR4, možete gurnuti do 400 metara, a 100GBASE-eSR4 vam donosi 300 metara. Ovi brojevi pretpostavljaju da koristite odgovarajuće VCSEL primopredajnike na 850 nm. Konfiguracija s 12 vlakana u ovom kabelu savršena je za 40G QSFP+ (koristi 8 aktivnih vlakana) i izvrsno funkcionira kao dio infrastrukture od 100G. Samo ne zaboravite uzeti u obzir gubitke konektora kada izračunavate stvarni proračun veze.

O: 12-jezgreni MTP/MPO zapravo je najsvestranija i najčešće korištena konfiguracija u podatkovnim centrima. Evo zašto: dok 40G QSFP+ SR4 tehnički koristi samo 8 vlakana (4 Tx + 4 Rx), konektor MTP-12 industrijski je standardni format. Kada koristite aplikacije s 8 vlakana s kabelom od 12 vlakana, vlakna 1-4 upravljaju prijenosom, 9-12 upravljaju prijemom, a 5-8 su neiskorištena – upravo tako funkcionira raspored spojnica. Ljepota 12-jezgri je u tome što se savršeno širi na 6 dvostrukih LC veza, što je nevjerojatno zgodno za kazetne module i patch panele. Za potrebe veće gustoće kao što je 100G SR10, upotrijebili biste 24 vlakna (dva snopa od 12 vlakana). Proizvodimo sve konfiguracije – samo nam javite svoje specifične zahtjeve.

O: Ovo je kritično da bude ispravno! Muški MTP konektori imaju dva klina za poravnanje; ženski konektori imaju odgovarajuće rupe za vođenje. Pravilo je jednostavno: mužjak se uvijek pari sa ženkom, nikad isti-s-istom. Evo praktične primjene: većina primopredajnika (QSFP+, QSFP28) ima ugrađena-muška sučelja, tako da vaš patch kabel mora biti ženski za izravno spajanje na primopredajnik. Kada postavljate magistralne kabele između dva patch panela, obično koristite ženske-na-ženske kabele, a adapteri u panelima osiguravaju muške igle za poravnanje. Proizvodimo obje konfiguracije – samo navedite što trebate prilikom narudžbe. Ako niste sigurni, naši ženski-na-ženski kabeli s polaritetom tipa B pokrivaju većinu standardnih aplikacija podatkovnih centara.

O: Za naše 12-jezgrene OM4 MTP/MPO kabele nudimo dva razreda. Specifikacije naše višemodne verzije s malim gubicima su tipične<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

O: Da, MTP/MPO čišćenje zahtijeva posebne alate – ne pokušavajte koristiti svoj standardni LC klik čistač! S 12 krajeva vlakana upakiranih u jednu čahuru, potreban vam je čistač dizajniran za format MT čahure. Preporučujemo MTP čistače-kasetnog-ili kolutnog-tipa koji čiste sve krajeve-vlakana u jednom prolazu. Očistite prije svakog parenja – ne mogu ovo dovoljno naglasiti. Jedna čestica prašine na samo jednom od tih 12 vlakana može uzrokovati značajan gubitak pri unošenju i potencijalno utjecati na vašu cijelu 40G/100G vezu. Uvijek držite poklopce za zaštitu od prašine kad kabeli nisu spojeni. Za pregled će vam trebati fiber mikroskop s vrhom MTP adaptera za provjeru svih 12 krajnjih-strana. Vjerujte mi, ulaganje u odgovarajuću opremu za čišćenje isplati se izbjegnutim glavoboljama pri rješavanju problema.
