Analiza diferencijacije okvira za distribuciju optičkih vlakana, priključnih kutija, razvodnih kutija i ODF okvira
Ova četiri imaju slične karakteristike, koje se uglavnom ogledaju u njihovim osnovnim funkcijama:
1. Učvršćivanje i zaštita
Nakon što se optički kabel spoji s repnim kabelom, može mehanički popraviti vanjski omotač kabela, instalirati zaštitu žice za uzemljenje i grupirati krajeve i vlakna radi zaštite kako bi se osiguralo da se kabel i jezgra ne oštete.
2. Funkcija dodjele
Umetnite konektor na repnom kabelu u adapter kako biste ostvarili optičku vezu s optičkim konektorom na drugoj strani adaptera. Adapter i konektor trebaju zadovoljiti zahtjeve fleksibilnog uključivanja i isključivanja, a optički put treba imati mogućnost slobodnog podešavanja i testiranja.
3. Funkcija zavarivanja
Oni mogu spojiti optička vlakna u optičkom kabelu s repnim kabelom, namotati i pohraniti višak optičkih vlakana te zaštititi fuzijski spoj.
4. Funkcija skladištenja
Mogu primiti različite križno povezane optičke kabele između polica, osiguravajući da se kabeli mogu skladištiti na uredan i uredan način. Unutrašnjost okvira za distribuciju optičkih vlakana mora biti projektirana s dovoljno prostora i razumnim metodama, tako da se vodovi optičkih kabela mogu jasno usmjeriti, lako prilagoditi i zadovoljiti zahtjeve minimalnog radijusa savijanja.
Karakteristike razlikovanja ova četiri uglavnom leže u njihovim različitim okruženjima primjene:

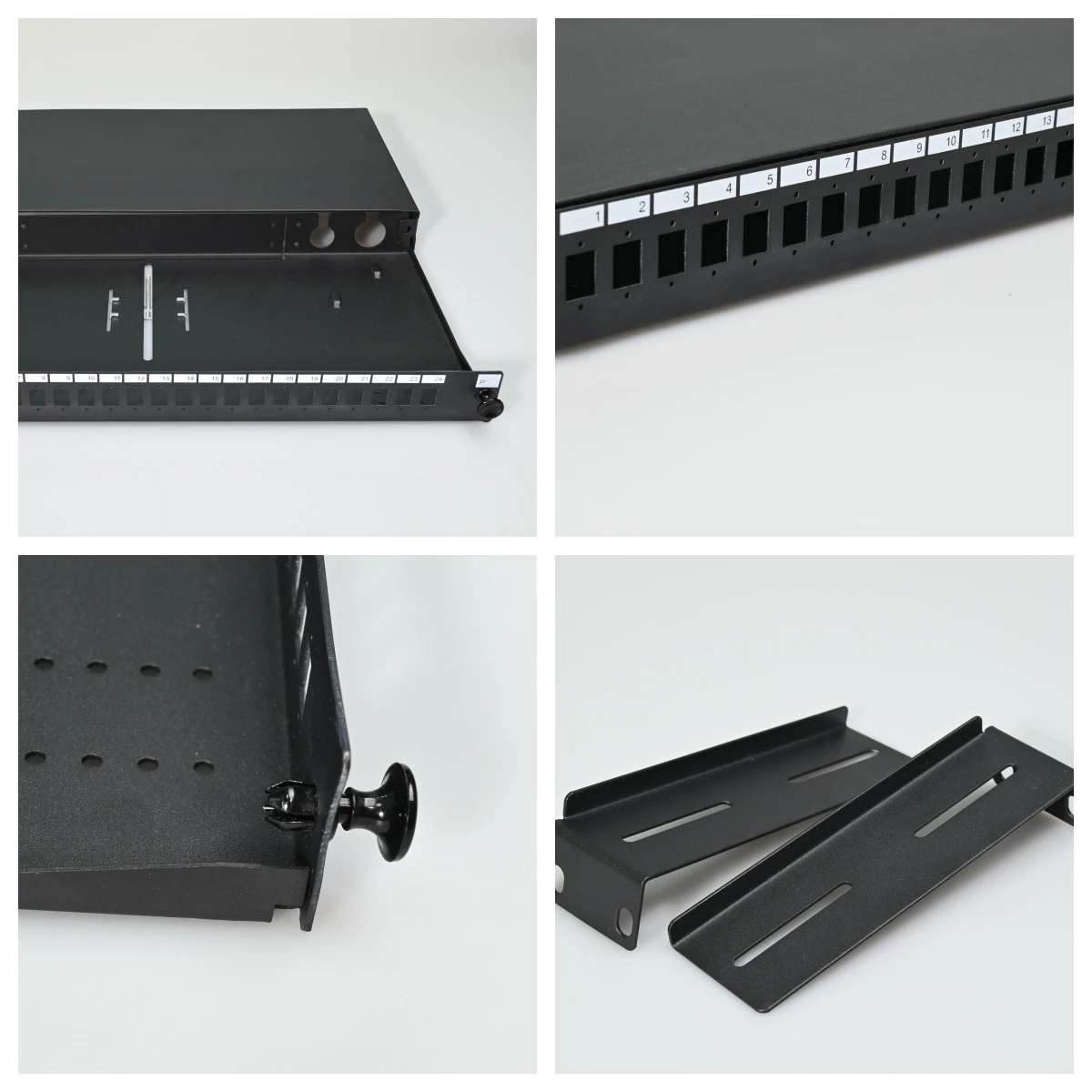

1. Okvir za distribuciju optičkih vlakana
Uglavnom se koristi za spajanje vertikalne okosnice i horizontalnih optičkih kabela, uglavnom je to 19 inčni stalak s visinom od 1U. Broj priključaka u optičkom distribucijskom okviru obično je 24 ili 48. Osigurajte relativno univerzalnu funkciju kabliranja, prikladnu za potrebe pristupa optičkim vlaknima u različitim scenarijima kao što su podatkovni centri i komunikacijske bazne stanice.
2. Priključna kutija
Uglavnom pruža fuziono spajanje optičkih vlakana, fuziono spajanje optičkih vlakana i repnih vlakana i funkciju primopredaje optičkih konektora. Obično se koristi u situacijama kada optički kabel treba razdvojiti na pojedinačna vlakna, kao što je pristupna točka optičkog vlakna na korisničkoj strani u FTTH projektima. Često se postavlja na kraj vodoravnog optičkog kabela kao najbliža utičnica-na terminalnoj opremi, s maksimalno 8 ili 12 priključaka za jednostavnu instalaciju na zid ili stol
3.Fiber distribucijska kutija
Interno opremljen terminalima za optičke kabele, jedinicama za zaštitu od fuzije i adapterima za optičke vlakna, koristi se za spajanje glavnih i distribucijskih kabela na otvorenom, u hodnicima ili u zatvorenom prostoru. Broj priključaka je obično 24 ili 48, obično se nalazi u FTTH mrežama i uobičajena je mala kutija u hodnicima. Uzimajući u obzir potrebu za jednostavnom instalacijom, radom i održavanjem, kutije s optičkim vlaknima mogu se prilagoditi veličinom i funkcionalnošću u skladu s različitim scenarijima primjene i mrežnim zahtjevima.
4.ODF razdjelni okvir
ODF regali obično uključuju module za povezivanje optičkih vlakana, distribucijske jedinice, konektore i utore za upravljanje koji se koriste za distribuciju, povezivanje i upravljanje optičkim kabelima. ODF distribucijski okvir dizajniran je posebno za komunikacijske prostorije s optičkim vlaknima, sa širokim rasponom priključaka (12-1440 jezgri), pogodan za scenarije optičkog kabliranja velikih razmjera kao što su podatkovni centri, komunikacijske bazne stanice i integrirani sustavi kabliranja.
općenito,optički distribucijski okviri uglavnom se koriste za povezivanje i upravljanje optičkim kabelima, pružajući relativno univerzalne funkcije kabliranja; Priključne kutije više su usmjerene na razdvajanje optičkih kabela i spajanje optičkih vlakana, prikladno za specifične pristupne točke; Fiber distribucijske kutije uglavnom se koriste za grananje, distribuciju i upravljanje distribucijskim optičkim kabelima, koji se obično nalaze u FTTH mrežama; ODF distribucijski okviri više su usmjereni na distribuciju, povezivanje i križanje optičkih signala, s vezama visoke-gustoće i mogućnostima upravljanja finim vlaknima.
Oni su u biti nosači za spojnice, nisu izravno uključeni u proces prijenosa podataka, ali pružaju potrebnu podršku za različite lokacije u skladu sa specifičnim scenarijima primjene i zahtjevima konfiguracije priključka. Kao ključna komponenta optičke komunikacijske infrastrukture, igraju nezamjenjivu ulogu u osiguravanju stabilnosti mreže, poboljšanju učinkovitosti prijenosa i ispunjavanju različitih potreba aplikacija.
