Odluka u jednoj minuti
Za većinu standardnih ODF-ova, završnih kutija i niskog{0}}do-srednjeg-broja pojedinačnih-spajanja vlakana,250um u odnosu na 900um fiber pigtailodluka bi trebala početi s 900µm. Lakše je rukovati oko konektora i područja usmjeravanja. Kada gustoća-kazete za spajanje, raspored mase-fuzije ili ograničeni prostor usmjeravanja postanu ograničavajući faktor, 250µm je obično bolja početna točka.
Promjer odbojnika je izbor mehaničke konstrukcije, a ne optičke kvalitete. Pigtail vlakna od 900 µm inherentno ne proizvodi manje gubitke u spoju od pletenice od 250 µm, a vlakno od 250 µm nije optički inferiorno jer je tanje.
To mijenja inženjersko pitanje. Umjesto da pitate koji promjer ima bolju izvedbu, pitajte koja prezentacija vlakana odgovara ladici, tijek rada, način spajanja i mehanička zaštita dostupna u instalaciji.

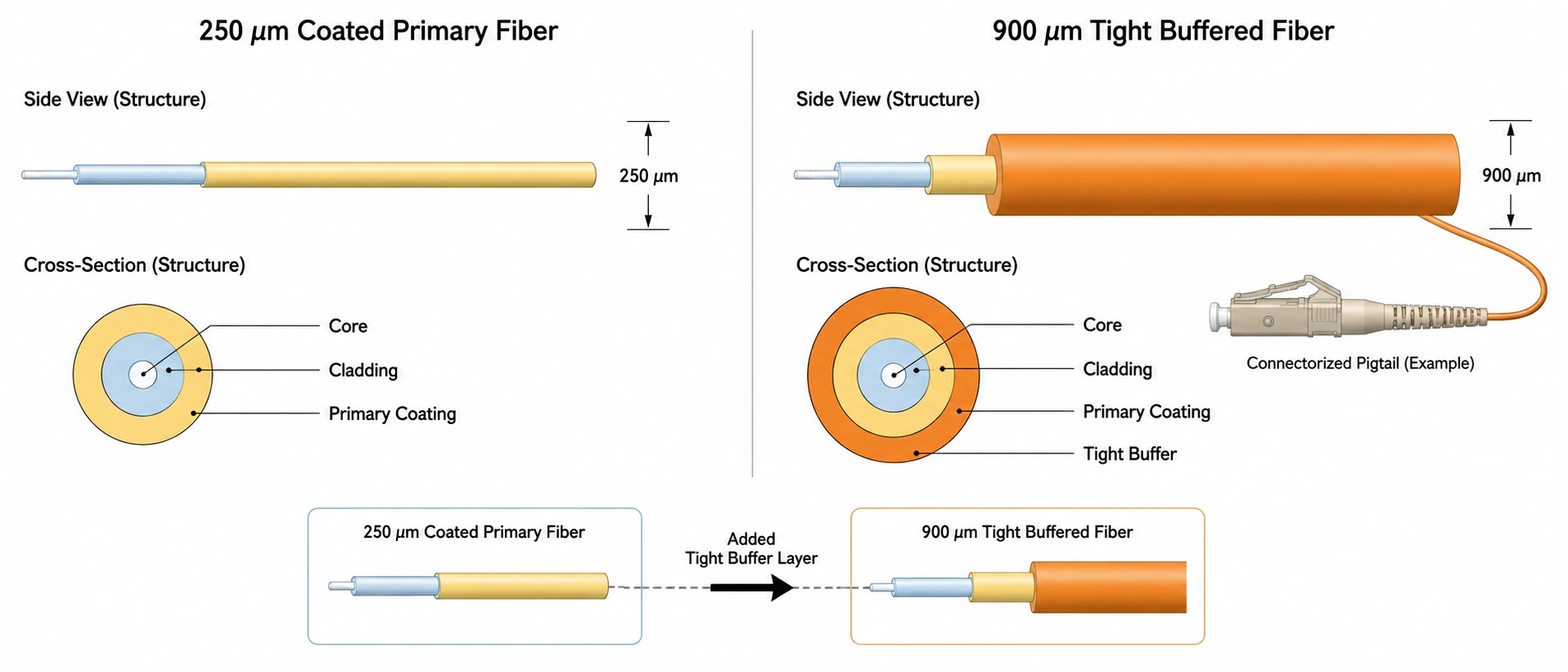

Što 250µm i 900µm zapravo mjere
Tipično telekomunikacijsko jedno{0}}modno vlakno može se pojednostaviti kao:
~9µm jezgra → 125µm obloga → ~250µm primarni premaz → izborni ~900µm pufer
Dimenzija od 250 µm obično se odnosi na presvučeno optičko vlakno. Konstrukcija od 900 µm dodaje još jedan zaštitni sloj oko tog obloženog vlakna. Donje optičko vlakno može i dalje biti iste vrste vlakna.
Zbog toga je uobičajen izraz za pretraživanje250um labava cijev u odnosu na 900um čvrsti međuspremnikpotrebna kvalifikacija. 250µm obloženo vlakno često se nalazi unutar labavih-cijevnih kabela, dok je 900µm čvrsto-puferirano vlakno uobičajeno u završnim sklopovima za zatvorene prostore. Međutim, sam promjer ne definira kompletnu konstrukciju kabela.
250µm naspram 900µm Pigtail konstrukcija na prvi pogled
| Inženjerski faktor | 250µm fiber pigtail | 900µm fiber pigtail |
|---|---|---|
| Optičko staklo | Može koristiti istu vrstu SM/MM vlakna | Može koristiti istu vrstu SM/MM vlakna |
| Promjer obloge | Obično 125 µm | Obično 125 µm |
| Vanjska prezentacija | Primarno obloženo vlakno | Dodatni pufer oko presvučenih vlakana |
| Rukovanje | Delikatnije | Lakše rukovanje pojedinačno |
| Mehanička zaštita | Više se oslanja na pladanj/kućište | Bolja zaštita tijekom glodanja i pripreme |
| Gustoća pladnja | viši | Donji |
| Tijek rada skidanja izolacije | Manje materijala za uklanjanje | Jako ovisi o konstrukciji međuspremnika |
| Kaseta s visokim-udjelom vlakana | Često povoljno | Može potrošiti nepotreban volumen usmjeravanja |
| Tijek rada masovne fuzije/vrpce | Bolje usklađen s mnogim gustim arhitekturama | Obično manje privlačan |
| Standardni ODF završetak | Upotrebljivo, ali zaštita mora biti dizajnirana | Obično praktična zadana vrijednost |
Sirova geometrijska razlika je veća nego što promjeri u početku sugeriraju. Ako se dvije kružne konstrukcije usporede samo po promjeru, površine njihovih-presjeka skaliraju se s kvadratom promjera:
(900 / 250)² ≈ 12.96
To ne znači da ladica može držati točno 13 puta više vlakana od 250 µm. Spojni rukavci, zahtjevi za savijanjem, opuštene petlje, držači i križanja vlakana također zauzimaju prostor. Izračun objašnjava zašto zamjena mnogih odjeljaka za usmjeravanje od 250 µm s odsjecima od 900 µm može utjecati na ladicu s velikim -brojem puno više nego što to pokazuju sami brojevi promjera.
Veličina međuspremnika ne određuje vašu optičku izvedbu
Promjer međuspremnika ne određuje uneseni gubitak. Tijekom fuzijskog spajanja, relevantno optičko sučelje je pripremljeno stakleno vlakno. Presvlaka ili pufer se uklanjaju iz područja spajanja prije nego što se rascijepana vlakna poravnaju i stope.
Fiber Optic Association opisuje jedno-modalni-gubitak spajanja kao tipičan0,1 dB ili manje. Veći gubitak može ukazivati na probleme kao što su kontaminacija ili nesavršen spoj. To ostaje problem-kvalitete spoja, a ne dokaz da pufer od 900 µm bolje propušta svjetlost od premaza od 250 µm. (Udruga optičkih vlakana)
Ne prihvaćajte "900µm za manji gubitak" kao značajnu specifikaciju Zahtjeva za ponudu.
Umjesto toga, potvrdite da su optička vlakna koja se spajaju kompatibilna. Tip vlakna i, gdje je to relevantno, način-karakteristike polja važniji su od vanjskog promjera međuspremnika. Širi kontekst pripreme pokriven je u našemvodič za metode završetka optičkih kabela.

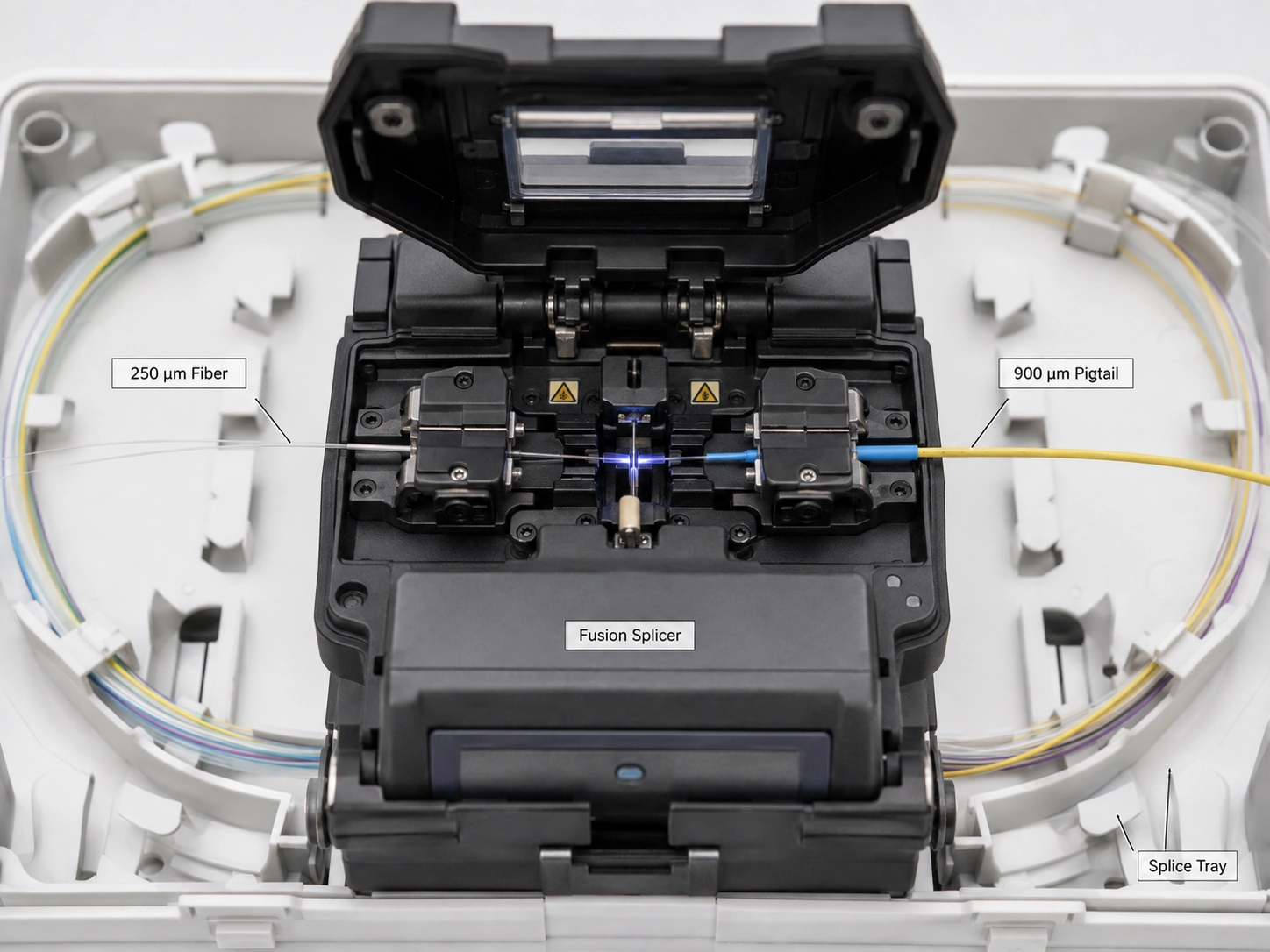

Možete li fuzijom spojiti vlakno od 250 µm na pletenicu od 900 µm?
Da. A250um vlakno do 900um pigtailtranzicija je normalna arhitektura kada su temeljna optička vlakna kompatibilna.
Uređaj za spajanje fuzije ne zavariva "materijal od 250µm" na "materijal od 900µm." Obje zaštitne konstrukcije su skinute s područja spoja. Staklo se čisti i cijepa, pripremljena vlakna se poravnavaju i spajaju, a gotovi spoj se štiti prije spremanja u ladicu.
FOA to izravno ilustrira vanjskim{3}}kabelom od 24-vlakna u kojem su vlakna od 250 µm spojena na pletenice označene bojama od 900 µm za završetak. (Udruga optičkih vlakana)
Pravi uvjet je optička kompatibilnost. Ako dva vlakna imaju različite karakteristike-polja ili povratnog raspršenja, OTDR može pokazati različite prividne gubitke spoja ovisno o smjeru ispitivanja. Dvosmjerno mjerenje pomaže u ispravnom karakteriziranju te situacije. (Udruga optičkih vlakana)
Stoga specifikacija nabave ne bi trebala odbaciti arhitekturu od 250µm-do-900µm samo zato što se vanjski promjeri razlikuju.
Kada je fiber Pigtail od 900µm bolji inženjerski izbor
A 900um fiber pigtail za fuzijsko spajanjeje praktična početna točka u normalnom ODF-u ili kutiji za završetak kada je dostupan prostor za usmjeravanje i tehničari pojedinačno rukuju vlaknima.
Standardni ODF i Telekom završetak
Za LC završetak u ODF-u, pletenica od 900 µm obično pruža korisniju individualnu-zaštitu vlakana nego prezentacija od 250 µm kada ladica ima dovoljno prostora za usmjeravanje. Ovo je praktična primjena izaLC fiber pigtail za ODFspecifikaciji, umjesto jednostavnog odabira 900µm jer je deblji.
Postoji važna granica. Međuspremnik od 900 µm nije ekvivalent 2,0 ili 3,0 mm obloženom spojnom kabelu. Ako vlakna napuštaju zaštićenu ladicu i bit će opetovano povučena, vezana, premještena ili izložena rukovanju opremom, sigurnija je specifikacija odgovarajuće obložena ili na drugi način zaštićena užad.
Mali-broj završnih kutija
Pri skromnom broju vlakana, ušteda volumena usmjeravanja obično nije dominantno ograničenje. Ako ladica već pruža zaštićeni put usmjeravanja, 900µm općenito olakšava instalaciju i kasniju identifikaciju.
Ta zadana prestaje raditi kada dodatni međuspremnik uzrokuje križanje vlakana, komprimirano pohranjivanje ili smetnje s poklopcem ladice. U tom je trenutku geometrija kućišta postala kontrolna varijabla.
Kada pletenice od 250µm imaju više smisla
A 250um fiber pigtailpostaje jači izbor kada je gustoća usmjeravanja ograničenje, a samo kućište pruža potrebnu mehaničku zaštitu.

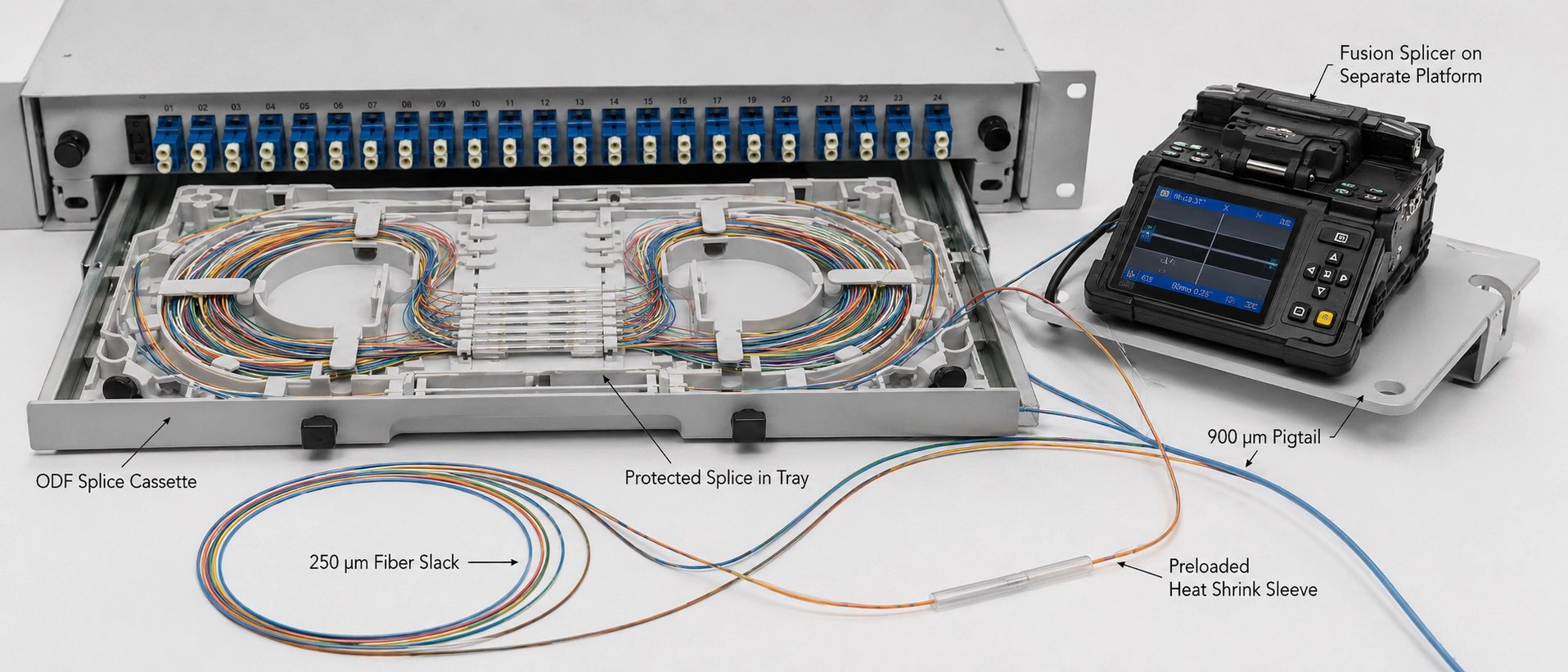

Spoj-kazete visoke gustoće
U zaštićenomfiber pigtail za spojnu kazetudizajnom, usmjeravanje od 250µm smanjuje volumen koji zauzimaju pojedinačna vlakna i ostavlja više prostora oko držača spojeva i labavih-staza za pohranu.
Ovdje geometrijska usporedba od 12,96× postaje korisna. Ne predviđa kapacitet kasete. Objašnjava zašto razlika od 650 µm u promjeru postaje važna kada se ponavlja kroz mnoge pojedinačne dionice usmjeravanja.
Uvjet je mehanička zaštita. Vlakno s premazom od 250 µm treba ostati unutar kontroliranog puta-upravljanja vlaknima. Premještanje nezaštićenog vlakna od 250 µm izvan kasete samo mijenja problem gustoće za problem mehaničkog -rizika.
Ribbon i Mas{0}}fuzijska arhitektura
Sustavi masovne-fuzije dizajnirani su za zajedničko pomicanje više vlakana kroz tijek rada. Pojedinačni puferi od 900 µm mogu djelovati protiv te prednosti gustoće.
Naš stav je specifičniji od uobičajenog pravila "900µm u zatvorenom prostoru, 250µm na otvorenom":odaberite prezentaciju koju koristi arhitektura spoja, a ne granica zgrade.
Najbolji sklop može koristiti obje veličine
A 250um u odnosu na 900um fiber pigtailsklop ne treba isti zaštitni promjer od konektora do spoja. Ovo je središnje{1}}točno{2}}podudaranje sadržaja članka, ali također opisuje važnu opciju fizičkog dizajna.
Hibridna kazeta može usmjeriti vlakno s međuspremnikom od 900 µm od ploče konektora ili adaptera kroz područje gdje tehničari rukuju pojedinačnim spojnicama, a zatim prijeći na definiranu zaštićenu točku unutar kazete na vlakno s premazom od 250 µm za područje spajanja i slack-pohrane. Dio-strane spojnice dobiva gustoću usmjeravanja bez prisiljavanja konektor-bočne sekcije da odustane od zaštite pri rukovanju.
Ovo je korisno kada se jedna specifikacija promjera pokrivača traži za rješavanje dva različita mehanička zahtjeva. Završna strana treba zaštitu pri rukovanju, dok spojna strana može trebati gustoću usmjeravanja.
Za nabavu, dakle, "250 ili 900µm?" ponekad je nepotpuna. Crtež bi trebao identificirati gdje počinje i završava svako predstavljanje vlakana i ostaje li prijelaz zaštićen kazetom.
Problemi s instalacijom koji se obično pojavljuju nakon nabave
Tehnički kompatibilna specifikacija vlakana još uvijek može stvoriti nepotreban terenski rad ako se ponašanje skidanja, zaštita spojeva i geometrija ladice provjeravaju tek nakon što materijal stigne.
Skidanje je dio specifikacije
Dva vlakna koja se prodaju kao 900 µm mogu se ponašati drugačije tijekom pripreme jer nominalni vanjski promjer ne govori koliko je čvrsto međuspremnik vezan za donje obloženo vlakno.
Kada se čvrsto držani odbojnik ne može čisto ukloniti preko potrebne duljine pripreme, tehničari to ne bi trebali kompenzirati jačim pojedinačnim povlačenjem. Kraći segmenti skidanja smanjuju opterećenje primijenjeno na izložena vlakna. Ako je priprema i dalje nedosljedna, potrebno je pregledati alat za skidanje i konstrukciju odbojnika prije proizvodne instalacije.
Za a900um fiber pigtail dobavljačZahtjev za ponudu, samo "900µm" je stoga nepotpun. Navedite zahtjeve za konstrukciju ili pripremu pufera i potvrdite da je predviđena metoda skidanja kompatibilna s tim.
Štitnici za spajanje moraju odgovarati držaču ladice
Spajalica za fuziju rukuje pripremljenim staklom, ali ladica mora naknadno upravljati zaštićenim spojem. Dimenzije štitnika, držač navlake i put usmjeravanja stoga čine jedan mehanički sustav.
Prije naručivanja navlaka provjerite podržane dimenzije štitnika spojnog držača. Štitnik koji ne sjedne do kraja u držač može gurnuti prijelaz vlakana prema zidu ladice i stvoriti nepotrebno savijanje neposredno uz zaštićeni spoj.
Ovo je korisnije od pretpostavke da je duži štitnik automatski sigurniji.
Provjerite ladicu sa zatvorenim poklopcem
Raspored usmjeravanja koji odgovara dok je kazeta otvorena nije nužno gotova instalacija.
Nakon što su spojevi, štitnici i labavost pohranjeni, provjerite da zatvaranje poklopca ne sabija petlje, ne podiže vlakna iz držača ili stvara oštar prijelaz pored štitnika. Ovdje odabir međuspremnika prestaje biti kataloška usporedba i postaje odluka-o dizajnu kućišta.

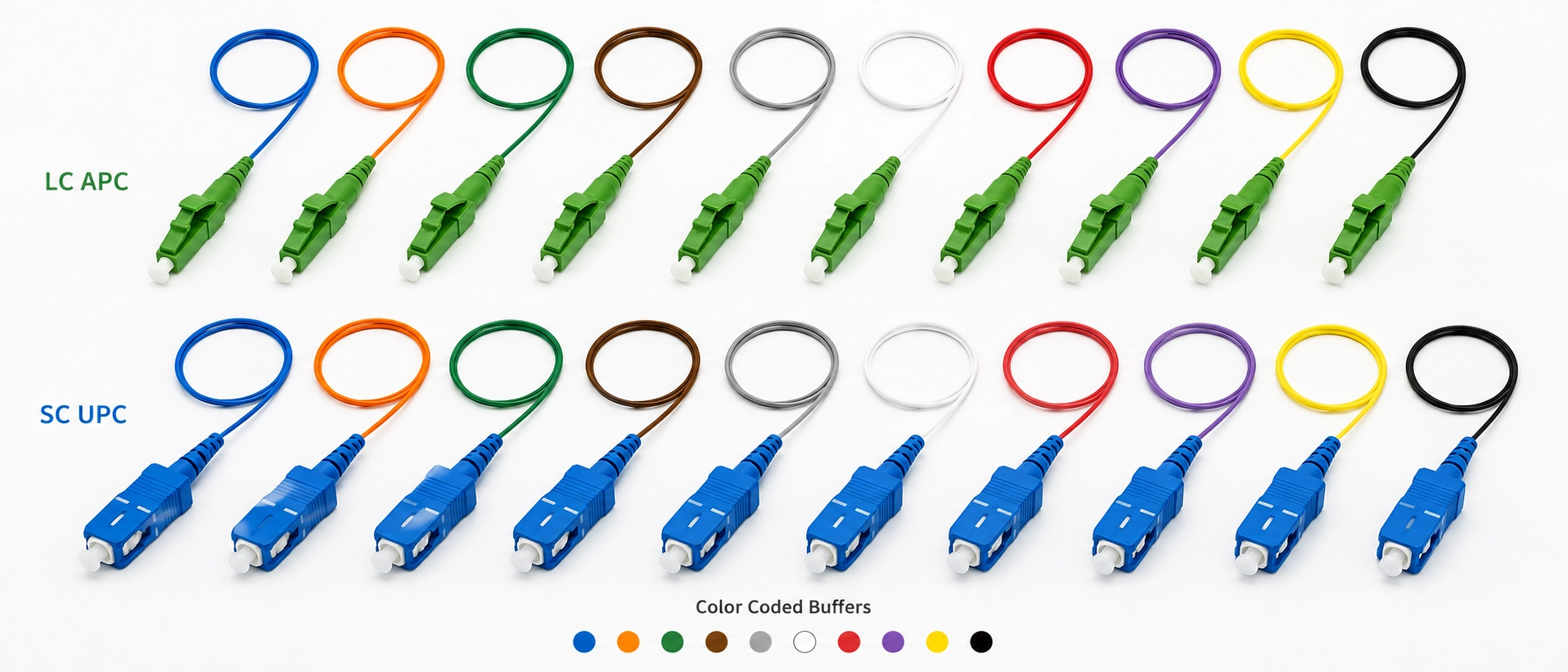

Što bismo stavili na Fiber Pigtail Zahtjev za ponudu
Za aprilagođeni fiber pigtail sklop, navođenje samo "250µm" ili "900µm" ostavlja nekoliko varijabli neriješenim. Dvije ponude mogu odgovarati nominalnom promjeru dok se razlikuju u vrsti vlakana, ponašanju trake, konstrukciji konektora, identifikaciji i načinu na koji sklop zapravo odgovara predviđenoj ladici.
Zahtjev za ponudu za proizvodnju trebao bi definirati:
- Vrsta optičkog vlakna, kao što je OS2/G.652.D, G.657.A1/A2, OM3 ili OM4.
- Predstavljanje vlakana: 250 µm obloženo vlakno, 900 µm puferirano vlakno ili definirani prijelaz između njih.
- Tip konektora, kao što je LC, SC ili FC.
- Poljski tip, UPC ili APC gdje je primjenjivo.
- Broj vlakana i slijed identifikacije/boje. Kada identifikacija mora odgovarati kabelskoj instalaciji, izričito definirajte konvenciju. Naševodič za kodiranje boja optičkih vlakanapokriva ovaj sloj.
- Duljina repa i potrebna tolerancija.
- Kriteriji optičke prihvatljivosti za gotov spojni sklop.
- Instalacijsko okruženje i vrsta kućišta, kao što je ODF, spojna kazeta, FTTH završna kutija ili vanjsko-sučelje za zatvaranje postrojenja.
Ta polja sprječavaju dvosmislenost specifikacije, ali još uvijek ne mogu dokazati da će sklop fizički proći kroz određeno kućište.
Za afiber pigtail za telekom instalaciju, dodavanje crteža ladice ili jasne fotografije usmjeravanja u Zahtjev za ponudu dobavljaču daje informacije koje tekstualna specifikacija ne može pružiti: smjer izlaza konektora, mjesto prijelaza međuspremnika, geometriju držača rukavca-i dostupni put za pohranu labavosti.
Odaberite prema arhitekturi implementacije, a ne prema navici
| Situacija raspoređivanja | Početni izbor | Inženjerski razlog |
|---|---|---|
| 250µm OSP trup u normalni ODF | 900µm pigtail | Lakše pojedinačno rukovanje; Spajanje od 250µm-do-900µm je normalno |
| Nizak-broj FTTH okvira s odgovarajućim prostorom za usmjeravanje | Obično 900 µm | Maksimalna gustoća rijetko je kontrolno ograničenje |
| Kompaktna kazeta visoke{0}}gustoće | Prvo procijenite 250 µm | Smanjuje količinu usmjeravanja unutar zaštićenog prostora |
| Raspored vrpce ili masovne-fuzije | 250µm/ribbon arhitektura | Čuva prednost gustoće metode spajanja |
| Vlaknom se više puta rukuje izvan zaštićene ladice | Nijedno ne bi trebalo biti zadano | Koristite prikladno obloženu ili mehanički zaštićenu užad |
Najkorisniji signal da se zadana vrijednost od 900 µm pokvarila nije proizvoljni prag-broja vlakana. To je sukob usmjeravanja. Ako planirani dijelovi od 900 µm sprječavaju potrebnu labavost, postavljanje zaštitnika ili razmak poklopca da istovremeno postoje unutar ladice, procijenite arhitekturu od 250 µm.
Prije objavljivanja velikog-broja250um u odnosu na 900um fiber pigtailspecifikaciju, usporedite je sa stvarnim crtežom ladice. Izlaz konektora, položaj-držača rukavca, prijelaz međuspremnika i pohranjena labavost moraju raditi istovremeno nakon što se poklopac zatvori.
Ako instalacija zapravo zahtijeva užad s omotom, a ne usmjeravanje s pletenicama, FB-LINKkonfiguracije spojnih kabela s optičkim vlaknimapokrivaju relevantne mogućnosti konektora, vlakana i zaštite.
FAQ
Koja je glavna razlika između vlakana od 250µm i 900µm?
Pigtail od 900 µm dodaje zaštitni međuspremnik oko približno 250 µm obloženog vlakna, tako da su praktične razlike u rukovanju, mehaničkoj zaštiti, skidanju i gustoći ladice, a ne u optičkim performansama.
Mogu li fuzijom spojiti vlakno od 250 µm na pletenicu od 900 µm?
Da. Ako su donja optička vlakna kompatibilna, zaštitni slojevi se uklanjaju s područja spajanja prije spajanja pripremljenih staklenih vlakana.
Ima li pigtail od 900 µm niži uneseni gubitak?
Ne. Sam promjer međuspremnika ne smanjuje uneseni gubitak; optička izvedba ovisi o kompatibilnosti vlakana, kvaliteti spoja, kvaliteti konektora i ostatku optičkog puta.
Koja je veličina međuspremnika bolja za-kazetu za spajanje visoke gustoće?
Fiber pigtail od 250 µm obično je bolja početna točka kada je zaštićeni prostor za usmjeravanje primarno ograničenje, dok je 900 µm praktično kada je rukovanje važnije i kada je dostupno dovoljno prostora za ladice.
Koju veličinu međuspremnika trebam koristiti u standardnom ODF-u?
Pigtail od 900 µm obično je praktična zadana vrijednost za standardni ODF s odgovarajućim prostorom za usmjeravanje i pojedinačnim fuzijskim spajanjem.
Prije nego što zamrznete specifikaciju pigtaila
O veličini međuspremnika treba odlučiti prije nego što pletenica postane fiksna stavka narudžbe-narudžbe. Do te faze, ladica, držač rukava, tijek rada skidanja i putanja usmjeravanja možda su već odredili koja je prezentacija praktična.
Za stvarni250um u odnosu na 900um fiber pigtailprojekt, dajte FB-LINKu konektor i poliranje, specifikaciju optičkog vlakna, potrebnu prezentaciju vlakana, broj vlakana, duljinu spojnice i crtež nosača ili kućišta. Ti unosi omogućuju da se predložena konstrukcija pregleda u odnosu na zahtjeve -strane spajanja i -strane završetka prije nego što se specifikacija zamrzne.
Ako je potrebna-specifična projektna dokumentacija o ispitivanju pigtail-a, ponašanja skidanja ili tolerancije montaže, izričito ih navedite u Zahtjevu za ponudu i zatražite potvrdu u odnosu na točnu predloženu konstrukciju pigtail-a. Nemojte pretpostavljati da se testna tvrdnja objavljena za drugi sklop vlakana automatski odnosi na pletenicu koja se kupuje.
