Kako spojiti fiber pigtails u patch panel: postupak, kriteriji prolaznosti i ograničenja prihvatljivosti

Većina onoga što stigne do našeg stola za aplikacije nije problem spajanja. To je problem kupnje ili planiranja koji je postao vidljiv tek kada je ekipa stajala na splajseru s već otvorenim kabelom. Tri provjere traju deset minuta i uklanjaju gotovo sve.

Tri načina neuspjeha odgovorna su za većinu pritužbi i povrata pigtail-a koje obrađujemo, a o sva tri se odlučuje prije nego što itko otvori kabel: ploča naručena kao izravna-završna šasija kada je dizajn pretpostavljao spojne ladice, višemodni set pigtail-a naručen u odnosu na jedno-deblo jer je narudžba upućivala na boju omotača, a ne na ispis kabela, i noge od 0,9 mm zamijenjene nogama od 2,0 mm zbog cijene sve dok se pladanj više ne zatvara bez stiskanja. Nijedan od ta tri ne može se popraviti boljim spajalicom.

Odabir ploče posebno je odluka o kupnji koja se donosi tjednima prije nego što itko otvori kabel, što je i razlog zaštoodabirom spojne-patch ploče ili ODF-apripada unutar plana spajanja. Kompatibilnost načina je ista vrsta odluke:razlika između single-mode i multimode pigtail konstrukcijepostavlja se u fazi narudžbe, a ne na pladnju.

Slučaj za završetak pigtaila je proizvodni argument, a ne argument pogodnosti. Geometrija krajnje-površine ferule, što znači polumjer zakrivljenosti, pomak vrha i visina vlakana, postavljena je na opremi za poliranje koja pokreće desetke konektora u isto vrijeme pod kontroliranim pritiskom i redoslijedom filma.

Ono što možemo točno navesti je specifikacija i proces iza nje. Svaki završeni sklop na našoj liniji prolazi pregled-čela, mjerenje unesenog gubitka, mjerenje povratnog gubitka, kontinuitet, provjeru polariteta i potvrdu slijeda-boja prije pakiranja. Ograničenja specifikacije jednog -moda su manje od ili jednako 0,2 dB unesenog gubitka i veće od ili jednako 50 dB povratnog gubitka za UPC, manje od ili jednako 0,3 dB i veće od ili jednako 60 dB za APC. To su gornje granice zapisane u specifikaciji proizvoda, a ne tvrdi prosjek polja. Izmjerena distribucija pripada zapisu serije koji se isporučuje s narudžbom, a mi ćemo na zahtjev poslati anonimizirano izvješće o seriji s testnom valnom duljinom i vrstom instrumenta, jer distribucija koju možete pregledati vrijedi više od broja navedenog u odlomku na blogu.

Poli{0}}polirani konektor može doseći te brojke. Ono što ne može učiniti je doći do njih dosljedno, konektor za konektorom, na krovu u srpnju s pakom za ručno poliranje i bez interferometra. Ta je dosljednost glavni razlog zašto je tvornički-završena vlaknasta pletenica spojena na deblo bolja od izravnog završetka debla. Pozadina uključenaza što se fiber pigtail koristi u FTTH, ODF i podatkovnim centrimapokriva stranu komponente. Ovaj članak ostaje na proceduri.

Nakon što se uspostavi osnovna kompetencija, stanje potrošnog materijala postaje ponovljivi izvor pomaka u rezultatima spajanja. Vidljivi signal nije niti jedan loš spoj. To je trend: procijenjeni gubitak postojano se penje kroz drugu polovicu ladice ili prijavljen pad kuta cijepanja na tri uzastopna zgloba. Kada vidite bilo koje, zaustavite se i provjerite položaj oštrice i broj luka prije nego što promijenite bilo što u svojoj tehnici.

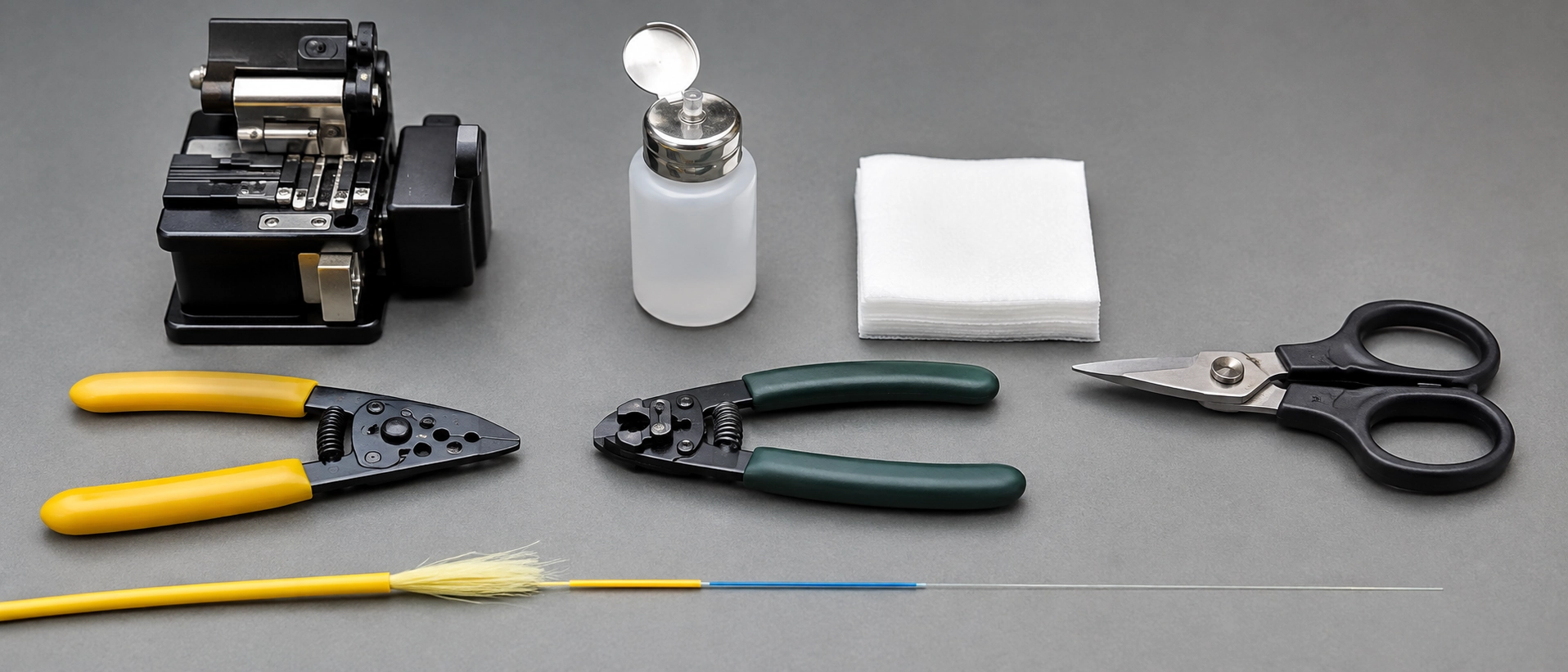

Donja tablica navodi što je klupi potrebno i, još korisnije, kada svaka stavka prestane biti pouzdana, s autoritetom na kojem svaka figura zapravo počiva.

Jedan detalj vrijedi jasno navesti jer ekipe košta sat vremena kada pogriješe: topli-skupljajući omotač ide na vlaknoprijevlakno ide u splajser. Nakon toga nema oporavka od sjećanja.

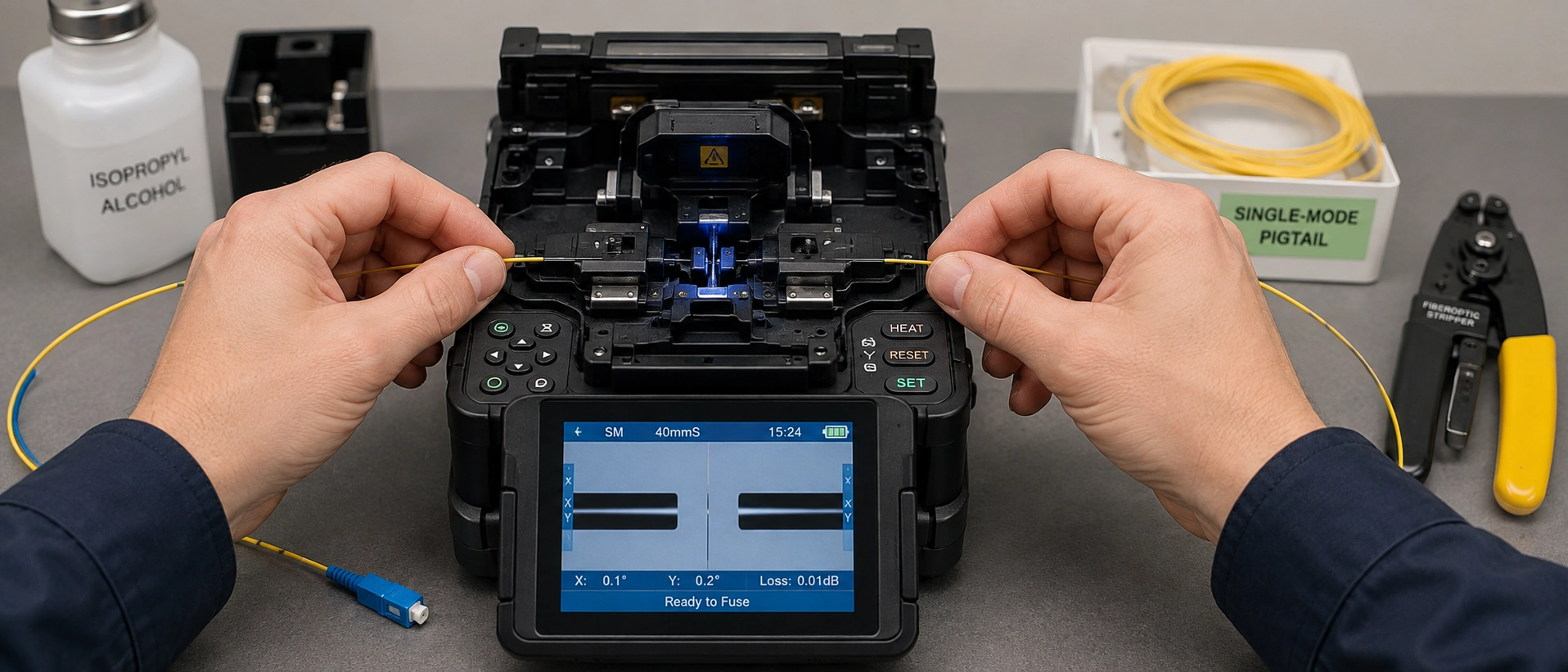

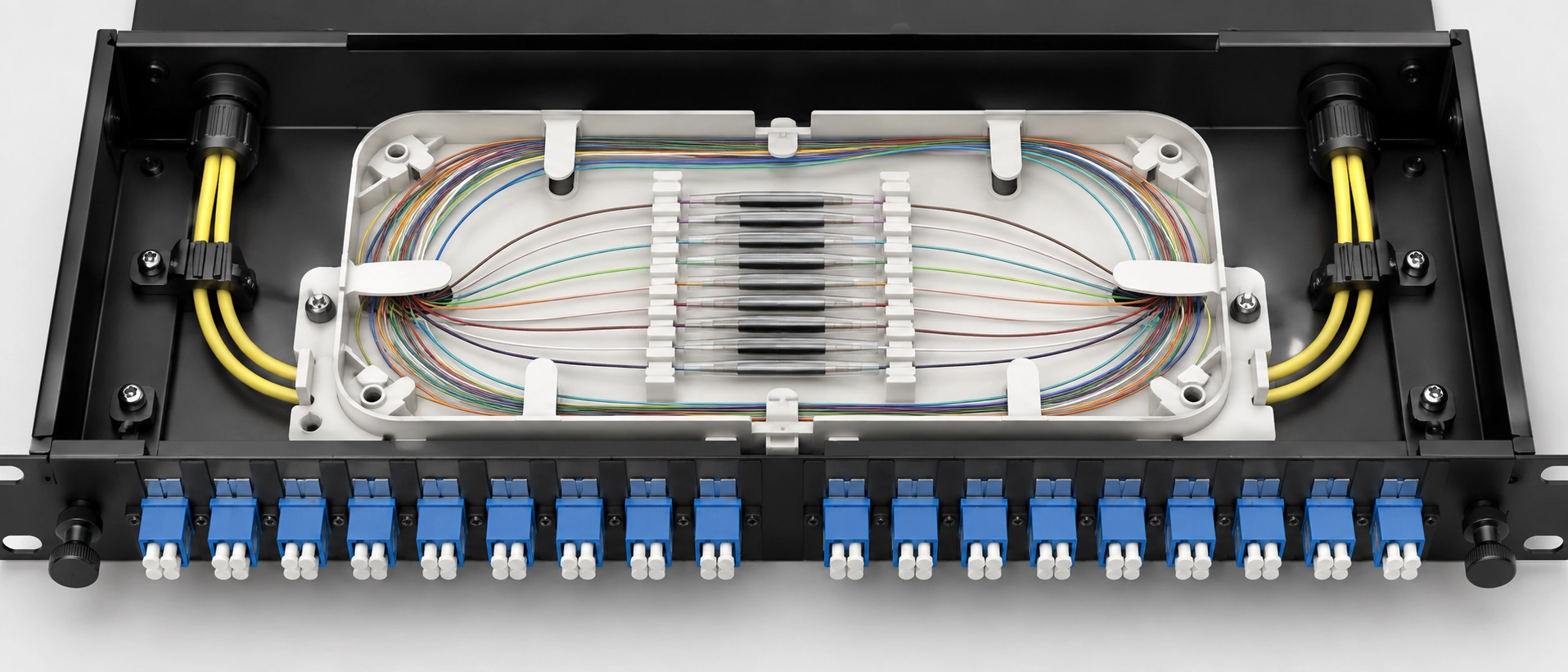

Ovo je radni redoslijed koji se koristi kada fuzioniramo-spojnice vlakana tijekom probnih ispitivanja i kvalifikacije uzoraka u našem vlastitom laboratoriju za aplikacije, na labavim cijevima od 12-vlakna i 24-vlakna u kućišta ladica od 1U i 2U sa zaštitnim rukavima od 40 mm i 60 mm. Svaki korak nosi kriterij prolaza i okidač za ponavljanje, jer je niz bez bodova prosudbe samo opis. Isti se redoslijed odnosi na proceduru jednomodnog spajanja pigtaila za FTTH priključne kutije, gdje se mijenja samo broj ladica i broj vlakana.

Vidljiva linija, izbočina ili mjehurić znači ponovno-cijepanje, a ne ponovno-zagrijavanje.

Dvije točke prosudbe unutar tog niza zaslužuju naglasak. Procjena uređaja za spajanje u koraku 8 je procjena dobivena analizom slike, a ne mjerenjem. Izvrstan je za donošenje odluke o ponovnoj izradi spoja na licu mjesta i nije dokaz o prijemu. A korak 10 je namjerno poredan tako da označavanje prethodi testiranju, jer su izvješća o testiranju koja se ne mogu pratiti do porta pre-sakrivena.

Redoslijed boja fiber pigtaila i ispravljanje polariteta prvi put

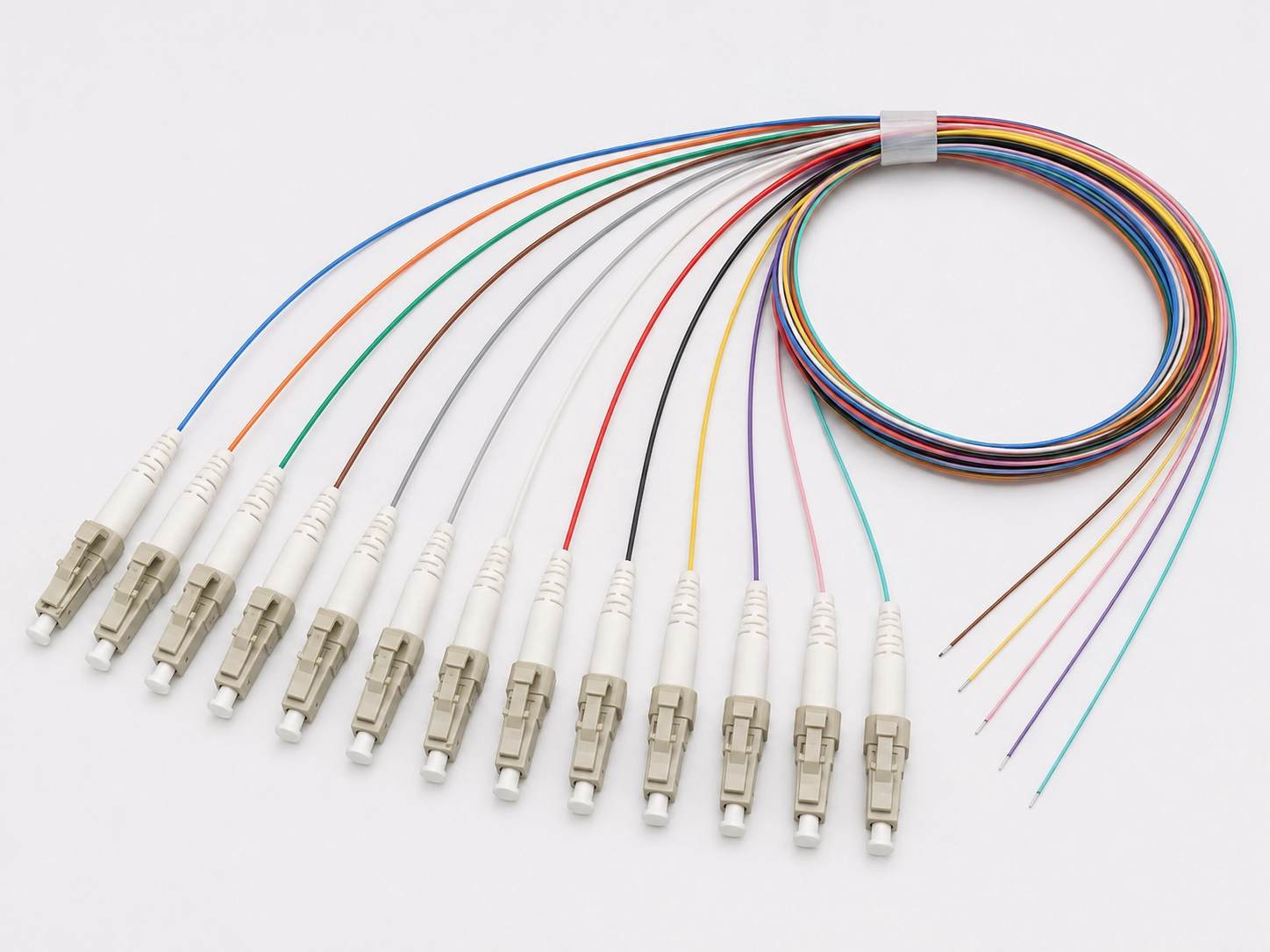

Identifikacija boja najjeftiniji je mehanizam za-spriječavanje pogrešaka u postupku i funkcionira samo kada set s kikicama slijedi istu konvenciju kao i trup. Redoslijed od dvanaest-pozicija naveden u ANSI/TIA-598-D kreće se u plavu, narančastu, zelenu, smeđu, škriljastu, bijelu, crvenu, crnu, žutu, ljubičastu, ružičastu, vodenu, s kabelima iznad dvanaest vlakana koji ponavljaju slijed po međuspremnoj cijevi i dodaju oznaku za praćenje.



Svatko tko radi na tome kako instalirati pletenicu od 12 vlakana u patch panel trebao bi skup boja tretirati kao stavku specifikacije, a ne kao pogodnost na terenu. Primjenjuju se dva upozorenja. IEC i TIA konvencije ne slažu se na svakom mjestu, tako da konstrukcija koja miješa kabel iz jedne konvencije s repovima iz druge treba mapiranje zapisati prije spajanja, a ne otkriti ga tijekom testiranja. A konvencija koja stiže je ona koju je narudžbenica imenovala. Mi opskrbljujemoSetovi s kikicama u 12 bojabilo kojem nizu, što znači da se odluka donosi na zahtjevu za ponudu, a ne na traju.

Upotrijebite 0,1 dB po spoju kao radni cilj kada spajate fibertailove i očekujte da će moderni spajalica-za poravnavanje jezgre na čistom single{2}}staklu stajati znatno ispod njega. Prihvaćanje ugovora, međutim, slijedi specifikaciju projekta i izdanje koje ona imenuje, a ne ovaj stavak. Tri praga kruže, dolaze iz dokumenata vrlo različite ovlasti, a projektna datoteka odlučuje koji se primjenjuje.

Praktično pravilo koje slijedi: specifikacija projekta nadmašuje svaku generičku brojku u ovoj tablici, uključujući i našu. Gdje se to dvoje sukobljavaju, specifikacija pobjeđuje i svađa je gotova.

Raspon između 0,3 dB i 0,05 dB mjesto je gdje žive sporovi oko prihvaćanja, a razlog je aritmetika. PON veza koja nosi visok omjer dijeljenja ima malo margine nakon gubitka razdjelnika, parova konektora i prigušenja rute, tako da svako slijetanje spoja na 0,15 dB umjesto 0,05 dB troši proračun koji će budući čvor trebati. Na 90-metarskom komercijalnom LAN trčanju isti spoj je nebitan.

Još jedna aritmetika, pažljivo izrečena. U proračunu za najgori -slučaj izračunat prema maksimalno dopuštenim vrijednostima standarda, spojeni par konektora na 0,75 dB troši više nego dvostruko više od spoja na 0,3 dB, tako da je sučelje konektora, a ne fuzijski spoj, veća stavka. Stvarne komponente obično rade daleko bolje od bilo kojeg stropa, što je upravo razlog zašto se kraj konektora svakog fibertaila koji isporučujemo mjeri, a ne pretpostavlja.

Postoje dvije razine testiranja kada certificirate spojeve fiber pigtaila i one nisu međusobno zamjenjive. Razina 1 je certifikacija unesenih gubitaka sa skupom za ispitivanje optičkih gubitaka i to je ono što certificira vezu. Razina 2 je karakterizacija OTDR-a i dijagnostika je. Trag koji pokazuje svaki spoj ispod 0,05 dB koristan je dokaz i ne zamjenjuje rezultate razine 1.

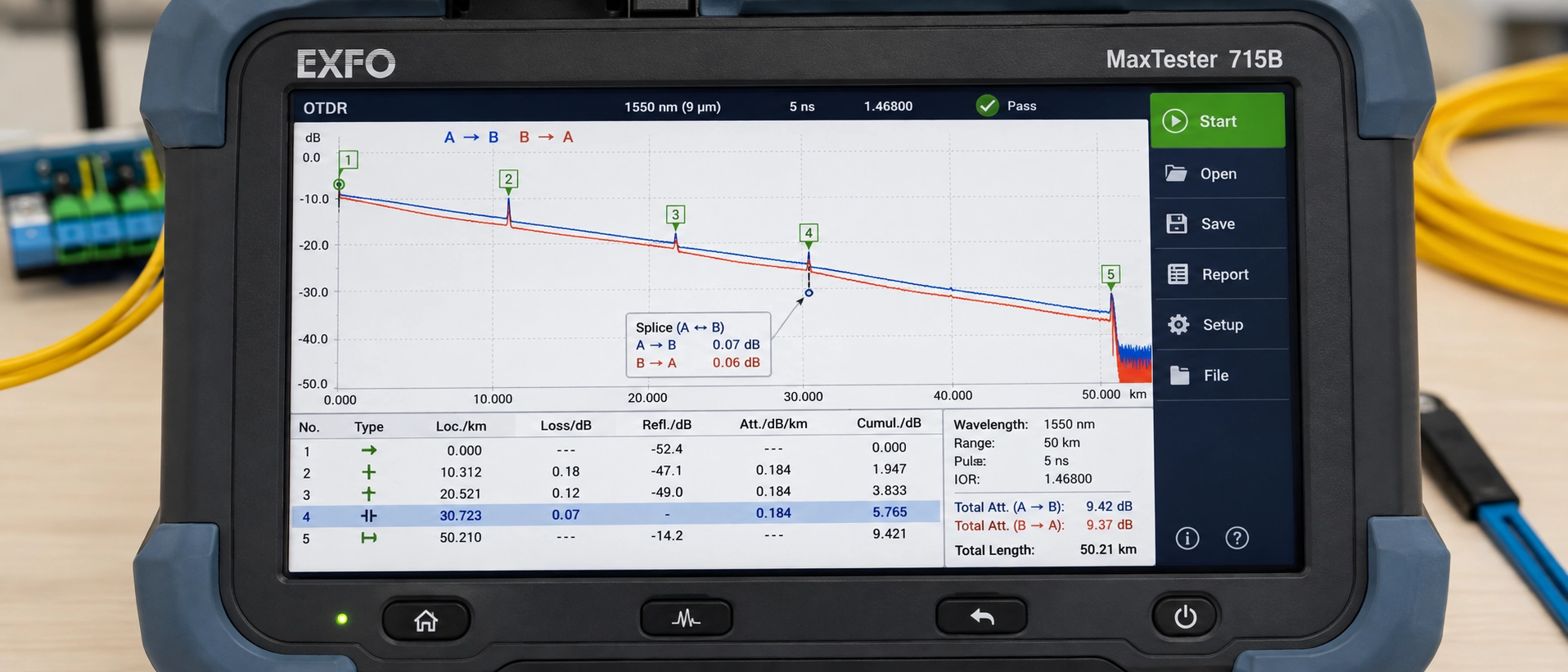

Drugo pravilo hvata više posada od prvog. Gubitak spoja OTDR-a mora se mjeriti iz oba smjera i izračunati prosjek. Ovo je metoda mjerenja na kojoj se temelji postupak, a rezultati u jednom-smjeru na vezi koja sadrži različita vlakna nisu samo neprecizni, već su pogrešni u predvidljivom smjeru (Corning). Što nas dovodi do čitanja koje tjera dobre tehničare da popravljaju dobre spojeve.

OTDR ne mjeri gubitak spoja na fiber pigtail spoju. Mjeri povratno raspršenje s obje strane događaja i zaključuje o gubitku iz koraka. Kada dva vlakna imaju različite promjere polja moda, njihovi koeficijenti povratnog raspršenja se razlikuju, a pretpostavljeni korak je kontaminiran tom razlikom.

Mjereno od strane većeg -MFD-a prema manjem, instrument prijavljuje prividni dobitak, što znači snagu koja ne može postojati. Mjereno na drugi način, javlja napuhan gubitak. Usrednjavanje dvaju smjerova uklanja artefakt i ostavlja stvarnu brojku.

Usporedba-razine kategorije nije dovoljan dokaz razlike u polju načina i tu većina objašnjenja polja pogriješi. ITU-T zahtijeva deklariranje nominalnog MFD-a i tolerancije na 1310 nm unutar dopuštenog raspona, a dopušteni rasponi za standardni pojedinačni-mod i kategorije-neosjetljive na savijanje preklapaju se (ITU-T G.652). Preklapanje nije teoretsko: Corningov SMF-28 Ultra deklarira 9,2 ± 0,4 μm na 1310 nm dok je u potpunosti usklađen s G.652.Dipremašujući G.657.A1 zahtjev savijanja, tako da vam "G.657 vlakno" ne govori ništa samo po sebi o polju moda u koje spajate. Ostali dizajni-neosjetljivi na savijanje, osobito u B kategorijama, stoje niže.

Dakle, radno pravilo nije "očekujte dobitak kad god G.657 susretne G.652". To je: pročitajte deklarirani nominalni MFD na obje podatkovne tablice, na glavnom kabelu i na spojnom kabelu, i očekujte asimetriju usmjerenja kada se te dvije deklarirane vrijednosti značajno razlikuju. Nazivi kategorija će vas dovesti u zabludu, podatkovne tablice neće. To je razlog zašto ispisujemo kvalitetu vlakana, G.652D, G.657A1 ili G.657A2, na specifikaciji pigtaila i zašto je traženje deklariranog MFD-a od dobavljača razumno pitanje, a ne pedantno.

Upotrijebite spoj-na konektorima umjesto fiber pigtails kada su položaji nosača, a ne optički gubitak ili jedinična cijena, obvezujuće ograničenje. Spoj-priključci ne trebaju vanjsku zaštitnu čahuru ili držač za pohranjivanje (Fluke mreže), au kućištu od 1U s ladicom koja već nosi cijeli niz spojeva, to je odlučujuće.

Granica ide u suprotnom smjeru pod četiri uvjeta: prostor na ploči je prikladan, cijena po završetku je važna za količinu, sučelje konektora će možda trebati promijeniti kasnije u životnom vijeku postrojenja ili želite da kraj konektora bude tvornički-testiran artikal s dokumentiranim brojevima gubitaka, a ne proizvod-proizveden na terenu.

Tri situacije postavljanja čine odluku između fiber pigtail-a i spoja-konektora u patch panelu konkretnom. U FTTH ormariću ili priključnoj kutiji, pigtails su poželjna ruta kada se kutija isporučuje s integralnom ladicom, broj držača pokriva broj vlakana s najmanje jednom rezervnom pozicijom, duljina rukava koju kupite zapravo sjeda u taj držač, a dizajn zahtijeva tvornički-terminirani konektor na priključku. Promijenite bilo koji od njih i-ponovno pokrenite usporedbu. U nosivom ODF-u na ulazu u podatkovni centar, dolazno postrojenje se uobičajeno spaja na panele napunjene tvornički-završecima, a arhitektura pretpostavlja postojanje ladica, tako da svatko tko pita kako spojiti fiber pigtails u ODF-u radi unutar dizajna koji je već odgovorio na ovo pitanje. U komprimiranom poslovnom IDF-u gdje je 1U panel specificiran za 48 vlakana, aritmetika često nije gotova, a pravi je izbor između dubljeg kućišta i spajanja-konektora. Taj kompromis-je isti onaj izauspoređujući patch panel i ODFu fazi projektiranja.

Hoće li se aritmetika zatvoriti u vašem specifičnom slučaju ovisi o tri varijable koje nijedan općeniti članak ne može ponuditi: kapacitet držača vaše ladice, duljina zaštitnog omotača koji koristite i put usmjeravanja od držača do adaptera. Pošaljite nam model ploče, broj ladica i broj vlakana, a mi ćemo usporediti brojke opuštenosti i duljine u odnosu na ta tri i poslati natrag preporučenu duljinu pletenice i redoslijed vlakana za to kućište, zajedno s radnom tablicom mjerenja koju smo koristili da bismo došli do toga.

Osam specifikacijskih redaka određuje kako se fiber pigtail ponaša na stolu, a svaki se od njih kasnije prikazuje kao brzina ili prerada na ladici.

Dva retka dokumentacije pripadaju istoj narudžbenici: po-seriji ili po-jediničnim testnim zapisima koji pokrivaju uneseni gubitak i povratni gubitak te potvrdu o sukladnosti. Oba su standardna isporuka s naše strane, a ne iznimke, što čini razgovor o prihvaćanju kratkim kada se pregledavaju vlastiti OTDR rezultati korisnika.

Ako želite vidjeti kako ta dokumentacija zapravo izgleda prije nego što se obvežete dobavljaču, zatražite od nasprilagođeni fiber optički pigtaillist sa specifikacijama zajedno s uzorkom izvješća o ispitivanju IL i RL iz usporedive serije. To je brži način za prosuđivanje proizvođača od bilo koje tvrdnje u podatkovnoj tablici, uključujući one u ovom članku.
