U anFBT razdjelnik vs PLC razdjelnikusporedbom, nijedna tehnologija nije automatski bolja za svaku optičku mrežu. FBT je obično prva opcija za procjenu kada projekt treba nizak broj priključaka, definirani prozor valne duljine ili nejednaku podjelu kao što je 10/90. PLC je općenito jači izbor za ravnomjerno dijeljenje visoke-gustoće, široku pokrivenost valne duljine i dosljedne izlazne performanse u FTTH i PON mrežama.
Odluka se ne bi trebala temeljiti samo na nazivu tehnologije ili jediničnoj cijeni. Broj priključaka, uzorak dijeljenja, maksimalni gubitak umetanja, ujednačenost, radne valne duljine, vrsta paketa, gubitak konektora i cjelokupni optički proračun utječu na to je li razdjelnik prikladan.
Čitatelji koji trebaju širi uvod mogu ovo prvo pregledativodič za vrste optičkih razdjelnika i principe rada. Odjeljci u nastavku fokusirani su na to kako se FBT i PLC dizajni razlikuju i kako te razlike pretvoriti u branjiv izbor.

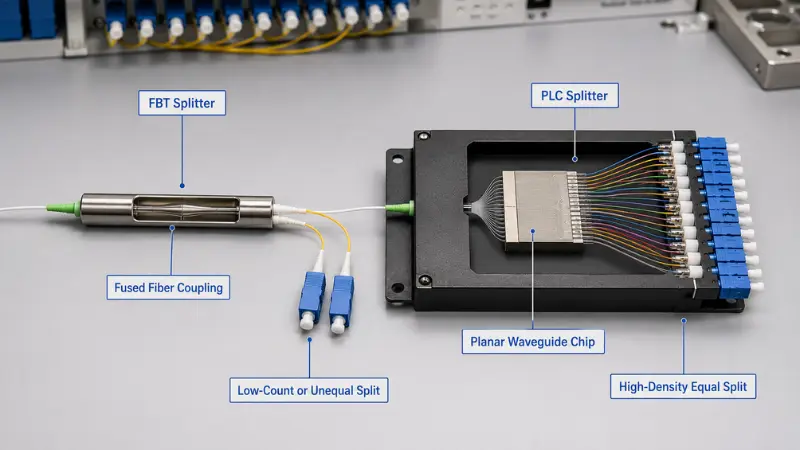

FBT ili PLC: Vodič za brzi odabir
| Projektni zahtjev | Tehnologija koju treba prvo procijeniti | Razlog |
|---|---|---|
| Nejednaka podjela kao što je 5/95, 10/90 ili 20/80 | FBT | FBT spojnice su obično dizajnirane za asimetričnu distribuciju optičke snage. |
| Jednostavna podjela 1×2 na definiranoj valnoj duljini | FBT ili PLC | Oba mogu raditi; usporedite zajamčeni gubitak, propusnost, paket i ukupnu instaliranu cijenu. |
| Jednaka raspodjela 1×8, 1×16, 1×32 ili 1×64 | PLC | PLC tehnologija dobro je prilagođena kompaktnom, velikom-broju i ravnomjernom jednakom dijeljenju. |
| FTTH mreža koja podržava nekoliko planova PON valnih duljina | PLC | Širokopojasni PLC proizvodi obično se specificiraju u širokom rasponu-radnog načina rada. |
| Kontrolna slavina koja mora sačuvati najviše snage na prolaznom putu | FBT | Asimetrični omjer sprezanja može rezervirati samo mali postotak za praćenje. |
| Vanjski ormar ili zatvaranje | Kvalificirana gotova montaža | Prikladnost za vanjske uvjete ovisi o pakiranju, pečaćenju, zaštiti od pigtaila i kvalifikaciji, a ne samo o PLC ili FBT tehnologiji. |
| Najniža početna cijena komponente | Usporedba-specifična za projekt | Povezivanje, spajanje na terenu, prostor kućišta, zahtjevi za testiranje i zamjenski rad mogu nadmašiti cijenu same komponente. |
Čemu služi optički razdjelnik?
Optički razdjelnik je pasivna komponenta koja raspoređuje ulaznu optičku snagu između dva ili više izlaznih vlakana. Ne pojačava, regenerira niti elektronički prebacuje signal. Svaki izlaz stoga prima manje optičke snage od ulaza, čak i kada sam uređaj nema proizvodnih gubitaka.
Optički razdjelnici koriste se u FTTH, GPON, XGS-PON, optičkim distribucijskim mrežama, vezama za nadzor i drugim sustavima od-na-više točaka. Konfiguracije se mogu napisati kao 1×2, 1×8 ili 2×16, gdje prvi broj identificira ulazni broj, a drugi identificira izlazni broj.
Uvjetispojnicaicjepidlakaponekad preklapaju. Spojnik može kombinirati ili dijeliti optičku snagu, dok se razdjelnik obično koristi kada je primarna svrha distribucija na nekoliko izlaza. Za detaljnije objašnjenje parametara koje ti uređaji dijele, pogledajte ovaj vodič zaspecifikacije optičkog spojnika i razdjelnika.

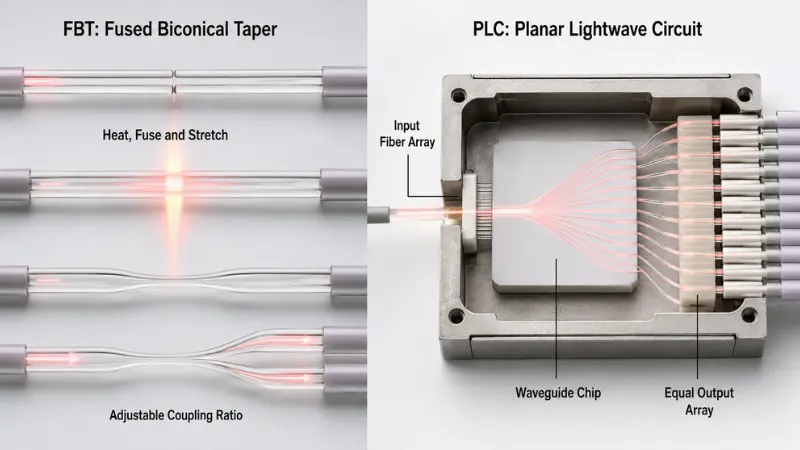

Kako rade FBT i PLC razdjelnici?
FBT Splitter tehnologija
FBT je kratica zaStopljeni bikonični konus. Tijekom proizvodnje, dva ili više optičkih vlakana se poravnavaju, zagrijavaju, spajaju i rastežu kako bi se stvorilo suženo područje spajanja. Proces proizvodnje kontrolira prijenos optičke snage između vlakana.
Budući da se spojka može podešavati, FBT uređaji su posebno korisni za nejednake omjere. Komercijalni proizvodi mogu biti dizajnirani za 50/50, 40/60, 20/80, 10/90 ili druge specificirane distribucije. AFL, na primjer, objavljuje fuzionirane širokopojasne spojnice s dostupnim omjerima spajanja od 5% do 50%. Ovo je primjer-obitelji proizvoda, a ne univerzalna specifikacija za svaki FBT uređaj.AFL-ove službene informacije o širokopojasnom spojnikupruža odgovarajući opseg i pojedinosti o kvalifikaciji.
Kompaktan1×2 FBT optički razdjelnikstoga može biti prikladan za slavinu za praćenje, granu s niskim-brojem ili aplikaciju gdje dvije staze zahtijevaju različite razine snage.
Učinkovitost FBT-a i dalje se mora procijeniti iz stvarnog podatkovnog lista. Neki su proizvodi optimizirani za odabrane prozore valnih duljina, dok su dostupni i kvalificirani širokopojasni dizajni. Nije točno pretpostaviti da svaki FBT razdjelnik ima istu osjetljivost valne duljine, temperaturni raspon ili ograničenje broja -priključaka.
PLC Splitter tehnologija
PLC je kratica zaPlanarni krug svjetlosnog vala. PLC razdjelnik koristi optičke valovode oblikovane na čipu. Ulazni niz vlakana i izlazni niz vlakana precizno su poravnati s čipom, spojeni i zaštićeni unutar konačnog paketa.
Ova je struktura prikladna za jednaku distribuciju snage na više izlaza. Objavljena obitelj AFL PLC razdjelnika, na primjer, specificira rad preko 1260-1650 nm, čak i dijeljenje preko navedene širine pojasa, nizak PDL i konfiguracije koje se protežu od 1×4 do 2×32. Te se brojke odnose na tu obitelj proizvoda i ne smiju se smatrati jamstvom za svaki PLC razdjelnik.Specifikacija AFL PLC razdjelnikatakođer navodi da navedene vrijednosti umetanja-loss isključuju konektore.
Kupci mogu pregledati dostupneAsortiman proizvoda PLC razdjelnikapri usklađivanju broja priključaka, konektora, spojnica i zahtjeva za paket.
Usporedba FBT Splittera i PLC Splittera
| Faktor usporedbe | FBT Splitter | PLC Splitter |
|---|---|---|
| Optička struktura | Spojena i sužena optička vlakna | Strujni krug valovoda s usklađenim ulaznim i izlaznim nizovima vlakana |
| Tipičan uzorak razdjeljka | Jednaki ili nejednaki | Najčešće jednako |
| Najjača primjena | Mali-broj grana i asimetričnih slavina | Jednaka distribucija visoke-gustoće |
| Ponašanje valne duljine | Jako ovisi o odabranom dizajnu proizvoda i prozoru valne duljine | Širokopojasni proizvodi obično su dostupni za jedno-mreže pristupa |
| Visok učinak se računa | Može zahtijevati nekoliko spojenih stupnjeva, povećavajući kumulativni gubitak i složenost montaže | Prikladan za kompaktne konfiguracije s-brojem-priključaka |
| Jednoobraznost luke | Proizvod-specifičan i teže ga je kontrolirati preko mnogih kaskadnih izlaza | Općenito prikladniji za kontrolu ujednačenosti preko mnogo jednakih izlaza |
| Veličina pakiranja | Uređaji s-niskim brojem mogu biti kompaktni; više faza može zahtijevati više prostora | Visoki učinci mogu se pakirati u kompaktne module |
| Temperatura i učinak na okoliš | Ovisi o paketu i kvalifikaciji | Ovisi o paketu i kvalifikaciji |
| Troškovna tendencija | Može biti ekonomično za jednostavne -male količine ili nejednake dizajne | Često pruža bolju vrijednost s povećanjem jednakog broja priključaka i gustoće |
| Uobičajena uporaba mreže | Praćenje, arhitekture slavina i odabrana distribucija ni-broja | FTTH, GPON, XGS-PON i ODN distribucija visoke-gustoće |
Tablica opisuje tendencije dizajna, a ne ugovorna ograničenja. Nisko{1}}kvalitetni PLC razdjelnik može raditi lošije od dobro-kvalificiranog FBT spojnika. Tehnološka oznaka nije zamjena za potpunu specifikaciju i izvješće o ispitivanju.
Optički parametri koji odlučuju o izvedbi
| Parametar | Što to znači | Kako to usporediti |
|---|---|---|
| Maksimalni uneseni gubitak | Najveći dopušteni gubitak od ulaznog do izlaznog priključka | Koristite zajamčenu maksimalnu vrijednost i provjerite jesu li priključci uključeni. |
| Ujednačenost | Razlika u gubicima između najboljih i najgorih izlaznih priključaka | Koristite najveću dopuštenu varijaciju, a ne samo prosječnu izlaznu snagu. |
| PDL | Varijacije gubitaka uzrokovane promjenama u stanju polarizacije | Usporedite maksimalni PDL preko navedene valne duljine i temperaturnog raspona. |
| Povratni gubitak | Mjera optičke refleksije koja se vraća prema izvoru | Veće vrijednosti povratnog-gubitka općenito ukazuju na manju refleksiju. |
| Usmjerenost | Izolacija između optičkih puteva ili izlaznih priključaka | Provjerite zajamčenu minimalnu vrijednost i primjenjive uvjete ispitivanja. |
| Gubitak-ovisan o valnoj duljini | Varijacije unesenog gubitka u rasponu radnih valnih duljina | Potvrdite cijeli radni pojas umjesto provjere samo jedne testne valne duljine. |
| Gubitak-ovisan o temperaturi | Promjena unesenog gubitka kako se mijenja temperatura komponente | Nemojte brkati navedeni radni raspon sa zajamčenom optičkom stabilnošću u tom rasponu. |
| Gubitak konektora | Dodatni gubici uvedeni tvornički-instaliranim konektorima i spajanjem na terenu | Provjerite je li specifikacija razdjelnika za golo vlakno, pigtailove ili kompletan sklop s konektorima. |
Gubitak umetanja zaslužuje posebnu pozornost. Objavljena vrijednost može opisivati samo goli razdjelnik, dok drugi dobavljač može uključivati tvornički-instalirane konektore. Te se dvije vrijednosti ne mogu izravno uspoređivati.
Poliranje konektora također utječe na refleksiju i kompatibilnost spajanja. SC/APC je uobičajen u pristupnim mrežama gdje je kontrola refleksije važna, ali ispravno sučelje mora odgovarati opremi, adapteru i postojećem postrojenju. Čeone strane APC i UPC ne smiju se izravno spajati. Ovaj vodič zaPoliranje PC, UPC i APC konektoraobjašnjava razlike u mehaničkim i povratnim-gubicima.
Kako omjer dijeljenja utječe na optički gubitak?
Čak i idealni pasivni razdjelnik mora podijeliti raspoloživu snagu. Za jednaki 1×N razdjelnik, teoretski gubitak cijepanjem je:
Idealni gubitak od dijeljenja=10 × log10(N)
| Jednaka podjela | Približan idealni gubitak |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
To su matematički minimumi. Stvarni maksimalni uneseni gubitak je veći jer proizvedeni uređaj uvodi prekomjerni gubitak, prijelazni gubitak i, gdje je primjenjivo, gubitak konektora.
Reprezentativne opcije proizvoda uključuju a1×2 PLC razdjelnik, 1×8 PLC razdjelnik, 1×16 PLC razdjelnik, 1×32 PLC razdjelniki1×64 PLC razdjelnik. Njihova stvarna ograničenja moraju se uzeti iz odgovarajuće odobrene specifikacije, a ne iz gornje teorijske tablice.

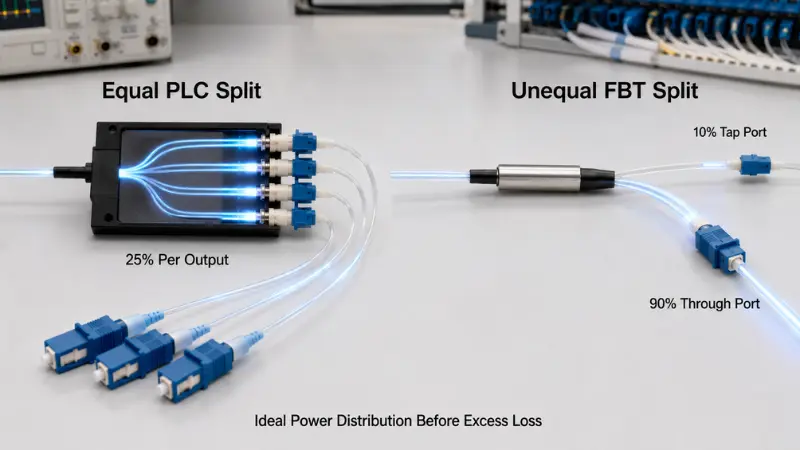

Nejednak FBT Split Loss
Za nejednaku granu koja prima razlomakpulazne snage, idealni gubitak grane je:
Idealni gubitak grane=−10 × log10(p)
Za teoretsku podjelu 10/90:
- Grana od 10% ima idealan gubitak od 10,0 dB.
- Grana od 90% ima idealan gubitak od približno 0,46 dB.
Stvarni uneseni gubitak na oba puta bit će veći jer spojnica ima prekomjerne gubitke i dopuštenu toleranciju-omjera spojnice. Specifikacija kupnje bi stoga trebala identificirati priključak za slavinu, prolazni otvor, toleranciju spajanja i maksimalni gubitak za svaki put.
Ova razlika je razlog zašto FBT ostaje relevantan u izgledima dugog ili razgranatog pristupa. Detaljnija rasprava o primjeni dostupna je u ovom vodiču zaneuravnoteženo dijeljenje za ruralne FTTH projekte.

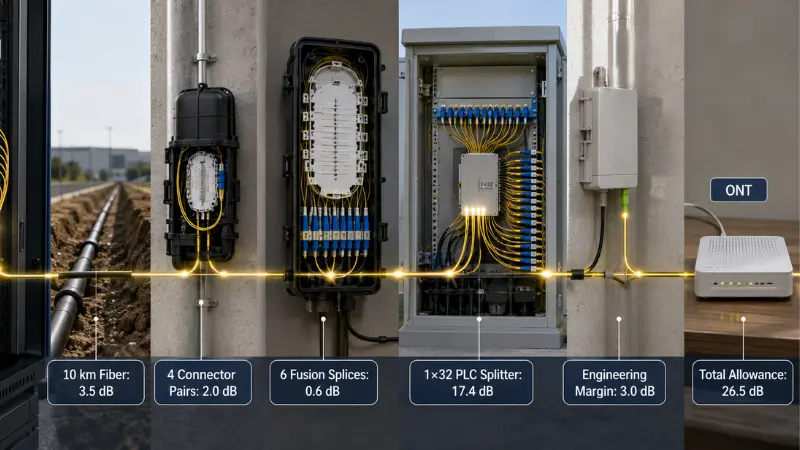

Radni primjer: 1×32 PLC Optical Budget
Slijedi ilustrativni izračun, a ne univerzalni PON dizajn. Svaka vrijednost mora se zamijeniti stvarnim specifikacijama kabela, komponenti i opreme za projekt.
| Stavka gubitka | Primjer Uznesenja | Obračunati dodatak |
|---|---|---|
| Prigušenje vlakana | 10 km × 0,35 dB/km | 3,5 dB |
| Spojeni parovi konektora | 4 × 0,5 dB | 2,0 dB |
| Spojevi fuzije | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC razdjelnik | Maksimalno 17,4 dB, temeljeno na jednoj objavljenoj obitelji golih-razdjelnika | 17,4 dB |
| Granica inženjerstva i starenja | Pretpostavka projekta | 3,0 dB |
| Ukupni dodatak za put | 26,5 dB |
Brojka razdjelnika od 17,4 dB dolazi iz jednog podatkovnog lista AFL PLC-a i izričito isključuje konektore. Uključen je samo radi demonstracije metode izračuna.
Ako odabrana kombinacija OLT i ONT pruža potvrđeni optički proračun od 29 dB pod primjenjivim radnim uvjetima, ovaj primjer ostavlja 2,5 dB nakon navedenog inženjerskog dopuštenja. Ako je proračun opreme manji, put je duži ili su dodane dodatne veze, dizajn može propasti.
Ispravan izračun trebao bi koristiti:
- Maksimalni gubitak komponente umjesto tipičnog gubitka
- Najduži planirani optički put
- Najgori izlazni port razdjelnika
- Ispravna atenuacija vlakna-ovisna o valnoj duljini
- Svi konektori, adapteri i spojne točke
- Stvarna OLT i ONT optička klasa
- Dogovorena marža za inženjering i starenje
Centralizirano naspram kaskadnog dijeljenja
| Arhitektura | Prednosti | Rizici i kompromisi- |
|---|---|---|
| Centralizirano cijepanje | Jedan glavni stupanj razdjelnika, jednostavnije obračunavanje gubitaka, lakše upravljanje lukama i manje pasivnih stupnjeva | Može zahtijevati više distribucijskih vlakana i pažljivo postavljanje središnje lokacije razdjelnika |
| Kaskadno cijepanje | Može postaviti manje razdvojene stupnjeve bliže grupama pretplatnika i podržati rasporede distribuirane mreže | Dodaje stupnjeve razdjelnika, spojne točke, kumulativne prekomjerne gubitke i složenost rješavanja problema |
Razdjelnik 1×4 nakon kojeg slijedi razdjelnik 1×8 stvara ukupni razdjelnik 1×32, ali gubitak putanje nije ograničen na 15,1 dB idealne podjele 1×32. Dizajn mora dodati specificirane unesene gubitke obaju stupnjeva razdjelnika, zajedno s vezama i spojevima između njih.
CommScope dokumentira nizak-broj PLC modula u distribuiranim podijeljenim arhitekturama gdje je drugi stupanj razdjelnika instaliran dalje u vanjsko postrojenje. Ovo pokazuje da se PLC proizvodi s malim-brojem također mogu koristiti u kaskadnim dizajnima; arhitektura se ne bi trebala izvoditi samo iz naziva tehnologije.
Kada je FBT razdjelnik bolji?
FBT treba prvo procijeniti kada je potrebna distribucija snage nejednaka. Praćenje slavina, postupne ruralne podružnice i veze s namjerno različitim proračunima podružnica jači su razlozi za odabir FBT-a od jednostavne usporedbe njegove nabavne cijene s PLC-om.
FBT također može biti prikladan za mali-podjelu broja na jasno definiranoj valnoj duljini, posebno kada projekt ne zahtijeva široku kompatibilnost s više-valnih duljina ili buduću migraciju istim pasivnim putem.
Prije odobrenja provjerite:
- Dizajnirani prozor valne duljine
- Omjer spojnice i tolerancija omjera
- Maksimalni uneseni gubitak za svaki izlaz
- Povratni gubitak i usmjerenost
- Izvedba-ovisna o temperaturi
- Paket, zaštita vlakana i tip konektora
Ne odbijajte svaki FBT uređaj jer koristi spojenu tehnologiju. Kvalificirani širokopojasni FBT proizvodi postoje, a njihovu izvedbu treba procijeniti prema posebnom podatkovnom listu i dokazima o pouzdanosti. Suprotno tome, nemojte koristiti FBT proizvod s uskim-prozorom u mreži čiji budući zahtjevi za valnom duljinom nisu definirani.
Kada je PLC razdjelnik bolji
PLC je općenito praktičniji izbor kada projekt zahtijeva mnogo jednakih izlaza, kompaktno pakiranje i kontroliranu ujednačenost priključka-na-priključak. Ovi su uvjeti uobičajeni u FTTH distribuciji koja koristi konfiguracije 1×8, 1×16, 1×32 i 1×64.
PLC je također jači kandidat kada ista pasivna infrastruktura mora podržavati nekoliko pristupnih-mrežnih planova valnih duljina. Zahtjevi fizičkog-sloja za GPON i XGS-PON definirani su u primjenjivomITU-T G.984.2 GPON preporukaiITU-T G.9807.1 XGS-PON preporuka. Projektanti bi trebali koristiti trenutne specifikacije opreme i primjenjive preporuke umjesto pretpostavke da svaka mreža koristi isti plan valne duljine ili optički proračun.
PLC nije automatski proizvod za vanjske prostore. Čelična cijev, ABS modul ili kazeta i dalje moraju biti zaštićeni unutar kućišta koje odgovara instalaciji. Pouzdanost ovisi o kompletnom sklopu, uključujući priključke, rasterećenje naprezanja, konektore, adaptere, brtvljenje i ekološku kvalifikaciju.
Proces odabira razdjelnika u sedam{0}}koraka
- Definirajte distribuciju snage:Navedite jednake ili nejednake izlaze, broj ulaza, broj izlaza i sve potrebne priključke ili prolaze.
- Navedite sve trenutne i planirane valne duljine:Uključite zahtjeve uzvodno, nizvodno, preklapanje i migraciju.
- Odaberite podijeljenu arhitekturu:Usporedite centralizirani i kaskadni dizajn, a ne samo konačni broj pretplatnika.
- Izračunajte najgori{0}}optički proračun:Koristite maksimalne gubitke, najdužu rutu i najslabiji izlaz razdjelnika.
- Definirajte okruženje instalacije:Navedite unutarnju ili vanjsku upotrebu, temperaturni raspon, vlažnost, kućište, rukovanje i očekivani-životni vijek.
- Odaberite paket i konektor:Uskladite modul s ladicom za spajanje, priključnom kutijom, ormarićem, ODF-om ili stalkom.
- Pregledajte kvalitetnu dokumentaciju:Zatražite zajamčene specifikacije, ispitne valne duljine, serijalizirana izvješća i primjenjive dokaze o kvalifikaciji.
Za projekte koji uključuju razdjelnike, adaptere, pigtailove, priključne kutije i spojne kabele u istom popisu materijala,Vodič za nabavu FTTH pasivnih komponentipruža širi okvir kupnje.
Odabir paketa i konektora
| Vrsta paketa | Tipična instalacija | Glavna korist | Glavno razmatranje |
|---|---|---|---|
| Golo vlakno | Integrirani modul, zaštićena ladica za spajanje ili prilagođeni sklop | Najmanji otisak | Zahtijeva kontrolirano rukovanje i potpunu vanjsku zaštitu |
| Čelična cijev ili bez blokova | Spojna ladica, zatvarač ili kompaktna razdjelna kutija | Poboljšana mehanička zaštita s kompaktnim oblikom | Usmjeravanje vlakana i radijus savijanja ostaju kritični |
| ABS modul | Zidna kutija, ormar ili zaštićeno vanjsko razvodno kućište | Obloženi pigtails i jača zaštita komponenti | Zauzima više prostora nego uređaj s golom ili čeličnom{0}}cijevom |
| LGX ili utični-kazeta | Modularni ormar, ODF ili razdjelni okvir | Brza zamjena, jasna identifikacija priključka i plug{0}}and-instalacija | Zahtijeva kompatibilne dimenzije kućišta i raspored adaptera |
| Rack{0}}razdjelnik | Središnji ured, soba s opremom ili -stalak visoke gustoće | Organizirani prednji pristup i veliki kapacitet porta | Zauzima prostor u stalku i dodaje adapterske veze |
Ovaj pregled odVrste paketa PLC razdjelnikamože pomoći u usklađivanju optičke komponente s kućištem. Razdjelnik namijenjen za-montažu pristupne distribucije također se može integrirati u odgovarajuće kućište kao što jeRazvodna kutija s 24 jezgre vlakana, pod uvjetom da kapacitet ladice, broj adaptera, usmjeravanje kabela i zahtjevi za brtvljenje odgovaraju projektu.
Razdjelnici s konektorima smanjuju rad-spajanja na terenu i pojednostavljuju zamjenu, ali svaki spojeni par dodaje gubitke i zahtijeva-čeoni pregled. Nezavršeni spojevi mogu smanjiti točke adaptera, ali zahtijevaju-opremu za spajanje, obučene instalatere i zaštićeno skladište spojeva.
Kako usporediti tablice s podacima dobavljača?
| Stavka za zahtjev | Što dobavljač treba navesti | Rizik ako nedostaje |
|---|---|---|
| Konfiguracija | 1×N ili 2×N, jednak ili nejednak omjer, identifikacija priključka | Isporučeni uređaj možda ne odgovara mrežnoj arhitekturi. |
| Radna valna duljina | Potpuni zajamčeni raspon valnih duljina | Gubitak može biti prihvatljiv na jednoj valnoj duljini, ali ne i preko traženog pojasa usluge. |
| Insercijski gubitak | Maksimalni gubitak za svaku konfiguraciju i jesu li konektori uključeni | Ponude dobavljača ne mogu se uspoređivati na istoj osnovi. |
| Ujednačenost | Maksimalna varijacija gubitka između -priključaka-priključaka | Jedna podružnica pretplatnika može imati znatno manju maržu od ostalih. |
| PDL | Maksimalna vrijednost i uvjeti ispitivanja | Varijacije performansi mogu biti skrivene iza prosječne brojke-gubitka umetanja. |
| Povratni gubitak i usmjerenost | Zajamčene minimalne vrijednosti | Učinak refleksije i izolacije porta ostaje nepoznat. |
| Temperaturne performanse | Radni raspon i dopuštena optička promjena u tom rasponu | Široka oznaka temperature možda neće predstavljati stabilnu optičku izvedbu. |
| Paket i vlakna | Dimenzije, vrsta vlakna, prevlaka, omotač, duljina repa i zahtjevi za savijanje | Uređaj možda ne odgovara predviđenoj ladici, kutiji ili stalku. |
| Specifikacija konektora | Tip konektora, poliranje, stupanj i uključuje li ispitivanje konektor | Tijekom instalacije može doći do neočekivanog gubitka ili problema s kompatibilnošću. |
| Izvješće o ispitivanju | Valne duljine testa, rezultati pojedinačnih priključaka, serijski broj i datum testa | Isporučeni proizvod ne može se pratiti prema prijavljenim mjerama. |
GR-1209 i GR-1221 Zahtjevi
GR-1209 i GR-1221 obično se spominju zajedno kada dobavljači raspravljaju o kvalifikaciji pasivne optičke komponente i dugoročnom osiguranju pouzdanosti. Tvrdnja kao što je "Telcordia compliant" trebala bi identificirati:
- Primjenjivi standard i problem
- Testirana konfiguracija proizvoda
- Ispitni laboratorij
- Opseg testa i primjenjivi dijelovi
- Odnosi li se rezultat na golu komponentu ili na kompletan sklop s konektorima
Dolazna inspekcija i testiranje
- Potvrdite identitet proizvoda:Provjerite tehnologiju, konfiguraciju, omjer, valnu duljinu, vlakno, duljinu pigtaila, poliranje konektora, serijski broj i oznaku.
- Pregledajte paket i vlakna:Potražite zgnječenu cijev, labavo rasterećenje naprezanja, oštre zavoje, oštećene obloge, izložena vlakna ili netočan broj priključaka.
- Pregledajte i očistite krajeve konektora:Ne spajajte kontaminirani razdjelnik na ispitni set ili mrežu pod naponom.
- Postavite referencu i izmjerite svaki izlaz:Koristite stabilan izvor i kalibrirani mjerač optičke snage na navedenim ispitnim valnim duljinama. Zabilježite gubitak svakog priključka i izračunajte ujednačenost iz najboljih i najgorih rezultata.
- Usporedite rezultate s ugovornim ograničenjima:Nemojte koristiti generičku internetsku tablicu kao standard za prolaz ili pad.
- Čuvajte sljedive zapise:Pohranite narudžbenicu, seriju, serijski broj, valnu duljinu ispitivanja, identifikaciju opreme za testiranje, operatera i datum pregleda.
Normalna prijemna provjera pomoću izvora i mjerača snage može potvrditi uneseni gubitak i jednolikost. Neovisni PDL, povrat-gubitak ili provjera okoliša mogu zahtijevati namjensku opremu, kvalificirani laboratorij ili zapise o kvalifikacijama dobavljača.
Pet uobičajenih pogrešaka pri odabiru
- Odabir samo po jediničnoj cijeni:Jeftinija gola komponenta može zahtijevati više spajanja na terenu, prostora u kućištu, rada i rješavanja problema.
- Usporedba tipičnog gubitka s maksimalnim gubitkom:Tipična vrijednost opisuje očekivanu izvedbu; maksimalna vrijednost definira ugovorni limit. Nisu zamjenjivi.
- Zanemarivanje uključivanja konektora:Specifikacija golog razdjelnika ne može se izravno usporediti s konektorskim modulom osim ako su granice mjerenja iste.
- Pod pretpostavkom da je svaki PLC razdjelnik superioran:Kvaliteta čipa, usklađivanje niza vlakana-, pakiranje, konektori i testiranje određuju konačni rezultat.
- Zaboravljanje budućih valnih duljina i promjena arhitekture:Razdjelnik koji radi za trenutnu uslugu može ograničiti kasniju PON migraciju ili prekrivanje.
Predložak specifikacije zahtjeva za ponudu
Sljedeći blok može se prilagoditi za upit dobavljača:
Potrebna tehnologija: FBT / PLC / preporuka dobavljača
Konfiguracija ulaza i izlaza: 1×__ / 2×__
Podijeljeni uzorak: jednako / nejednako __% / __%
Raspon radnih valnih duljina: __
Maksimalni uneseni gubitak: __ dB, konektori uključeni / isključeni
Maksimalna ujednačenost: __ dB
Maksimalni PDL: __ dB
Minimalni povratni gubitak: __ dB
Minimalna usmjerenost: __ dB
Vrsta i dimenzije paketa: __
Vrsta vlakna i duljina pletenice: __
Vrsta konektora i poliranje: __
Radna temperatura i temperatura skladištenja: __
Okruženje instalacije: unutarnje / vanjsko kućište / zatvaranje / stalak
Obavezno izvješće o ispitivanju: pojedinačno / serija
Traženi dokaz pouzdanosti ili kvalifikacije: __
Obavezno označavanje i sljedivost serijskog-broja: __
Često postavljana pitanja
P: Što je bolje, FBT ili PLC?
O: FBT je obično bolja početna točka za mali-broj ili nejednaku distribuciju energije. PLC je općenito bolja polazna točka za ravnomjerno dijeljenje visoke-gustoće u širokom navedenom rasponu valnih duljina. Konačni odgovor ovisi o zajamčenoj specifikaciji proizvoda i cjelokupnom optičkom proračunu.
P: Je li PLC uvijek manji gubitak od FBT-a?
O: Ne. Neizbježni teoretski gubitak određen je načinom na koji je optička snaga podijeljena. PLC obično nudi veću ujednačenost i učinkovitost pakiranja za mnogo jednakih izlaza, ali stvarni uneseni gubitak mora se usporediti koristeći maksimalne vrijednosti pod istim uvjetima ispitivanja.
P: Dodaje li razdjelnik 1×32 samo 15,1 DB?
O: Ne. Približno 15,1 dB je idealan matematički gubitak snage dijeljenja jednako među 32 izlaza. Stvarni razdjelnik dodaje višak gubitaka, a kompletan put također može uključivati konektore, adaptere, spojeve, prigušenje vlakana i inženjersku marginu.
P: Mogu li se FBT razdjelnici koristiti u PON mrežama?
O: Mogu se koristiti kada njihov omjer dijeljenja, raspon valnih duljina, uneseni gubitak, ekološki učinak i arhitektura odgovaraju mreži. PLC je uobičajeniji za FTTH dijeljenje s velikim-brojem, ali FBT može služiti s malim-brojem ili asimetričnim granama.
P: Mogu li PLC razdjelnici biti kaskadni?
O: Da. PLC razdjelnici mogu se koristiti u centraliziranim ili kaskadnim rasporedima. Svaki stupanj mora biti odvojeno uključen u optički proračun, a dodatne spojne točke treba uzeti u obzir prilikom održavanja i izolacije kvara.
P: Trebam li odabrati razdjelnik s konektorima ili{0}}spoj?
O: Odaberite konektorski modul kada su brza instalacija, zamjena i pristup portu prioriteti. Odaberite uređaj-spreman za spajanje kada su smanjenje točaka adaptera i integracija razdjelnika u zaštićenu ladicu za spajanje važniji.
Zaključak
Odluka FBT razdjelnika naspram PLC razdjelnika počinje potrebnom raspodjelom snage. Nejednaka slavina za praćenje ili jednostavna grana niskog-broja često pokazuje prema FBT-u. Jednaka -distribucija FTTH visoke gustoće, kompatibilnost širokih valnih duljina i ujednačenost kontroliranog priključka uglavnom upućuju na PLC.
Odabir tehnologije samo je prvi korak. Pouzdana odluka također zahtijeva maksimalne unesene gubitke, ujednačenost, pokrivenost valne duljine, ekološka ograničenja, paket, konektor, testnu dokumentaciju i potpuni optički proračun za-najgori slučaj.
Navođenje tih zahtjeva u Zahtjevu za ponudu smanjuje dvosmislenost ponude i podržava pouzdaniji dizajn mreže. Projektni kupci mogudostaviti specifikaciju razdjelnika na tehnički pregled i pregled ponudenakon što su definirani potrebni omjer, paket, konektor i radni uvjeti.
