Priključna kutija s optičkim vlaknima (FTB) kompaktno je kućište koje završava, spaja i organizira optičke kabele na krajnjoj točki kabela.Povezuje dolazne niti vlakana s pigtails-om putem fuzije, a zatim usmjerava te pigtails-e u priključke adaptera gdje se spajaju patch kabeli. Većina kupaca nema problema s ovom definicijom. Muče se s odabirom pravog tipa, broja priključaka, formata adaptera i razine zaštite za njihovu specifičnu instalacijsku okolinu - i tu počinje većina problema s implementacijom koji se mogu izbjeći.
Ovaj se vodič usredotočuje na odluke koje su zapravo važne pri specifikaciji i instaliranju optičkih priključnih kutija, umjesto da ponavlja osnove koje možete pronaći na tablici s podacima o proizvodu.

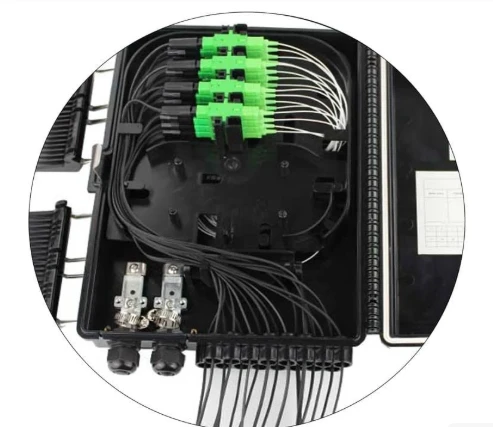

Što se zapravo nalazi unutar optičke terminalne kutije

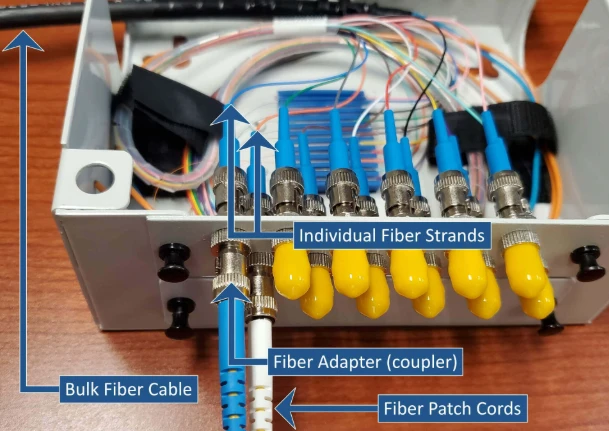

Svaki FTB, bez obzira na marku ili model, sadrži tri funkcionalne skupine. Kućište pruža fizičku i ekološku zaštitu. Ladica za spajanje upravlja fuzijskim spojevima između kabelskih vlakana ifiber optic pigtails. A adapterska ploča predstavlja priključke za konektore vanjskom svijetu.
Materijal kućišta ovisi o okruženju instalacije. Unutarnje jedinice obično koriste mješavine ABS-a ili PC+ABS-a: lagane,-otporne na plamen, jeftine. Vanjske jedinice trebaju ili UV-stabilizirani polimer s gumenim-zabrtvljenim brtvama ili hladno-valjani čelik s premazom elektrostatičkim raspršivanjem. Razlika nije kozmetička. Kutija od -ABS-a za unutarnju upotrebu postavljena na vanjski zid počet će se kredati i pucati u roku od 18 mjeseci na mjestu-izloženom suncu, a nakon što brtva popusti, vlaga dopire do ladice za spajanje. U tom trenutku kutija ne štiti ništa.
Ladica za spajanje je mjesto gdje se odvija stvarni optički rad. Kabelska vlakna su ogoljena, cijepana i fuzijom spojena u vlakna u obliku pletenica unutar pojedinačnih držača spojnica. Višak vlakana namotava se u petlje za pohranu. Ovdje su bitna dva broja: koliko spojnica može primiti nosač i da li kanali za usmjeravanje provode minimalni radijus savijanja. Standardno G.652D jednomodno vlakno treba najmanje 30 mm radijusa savijanja. G.657A2 vlakno-neosjetljivo na savijanje tolerira samo 10 mm, zbog čega je postalo zadano u FTB dizajnu-uskog prostora. Ladica koja tjera vlakna u čvršće savijanje nego što podržava vrsta vlakana dovest će do gubitka na makrosavijanju - gubitka koji se pojavljuje na OTDR tragu, ali ga je gotovo nemoguće popraviti bez ponovnog -spojivanja.
Ploča adaptera držiadapteri za optička vlakna- utičnice koje prihvaćaju patch kabele od daljnje opreme. SC/APC adapteri su standard za FTTH i PON mreže jer njihova polacija pod kutom od 8 stupnjeva gura povratni gubitak ispod -60 dB, što je važno za kvalitetu uzvodnog prijenosa. LC adapteri dominiraju u okruženjima podatkovnih centara gdje je gustoća priključaka prioritet. Miješanje tipova adaptera unutar jednog FTB-a tehnički je moguće s hibridnim adapterima, ali stvara zabunu tijekom održavanja i treba ga izbjegavati osim ako ne postoji jasan tehnički razlog. Ako niste sigurni koji je ekosustav konektora potreban vašoj web-lokaciji, ova raščlambačetiri uobičajena tipa konektora za optička vlaknapokriva kompromise.
Vrste optičkih priključnih kutija - i kada svaka od njih ima smisla
FTB klasifikacija nije komplicirana, ali pogrešan odabir za okoliš jedna je od najčešćih pogrešaka u nabavi. Evo što razdvaja glavne tipove u praksi, a ne samo u teoriji.

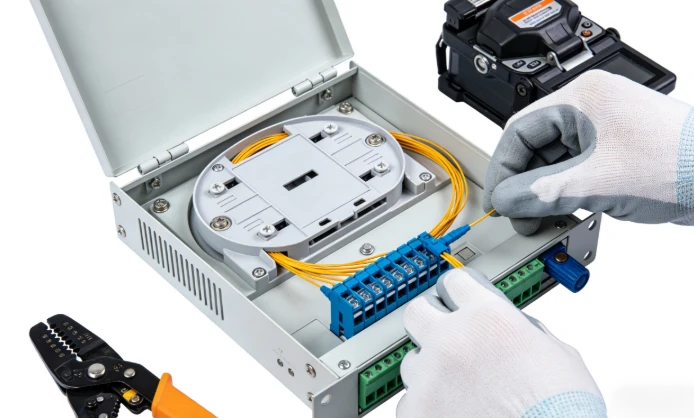

Zidni FTB-ovi-su radni konj FTTH-a i implementacije-u malim uredima. Pričvršćuju se za zid ili se nalaze unutar slabo{2}}razvodnog ormarića, podržavaju 2 do 24 jezgre vlakana i koriste preklopni-otvoreni ili uklonjivi poklopac. Instalacija traje nekoliko minuta - dva do četiri vijka i kabelska uvodnica - zbog čega se specificiraju u-velikim stambenim objektima gdje po-jedinični trošak rada mora ostati nizak. Kompromis je ograničen prostor ladice za spajanje: ako trebate integrirati PLC razdjelnik ili rukovati s više od 24 jezgre, kutija za-montažu na zid brzo postaje pretrpana.
FTB-montirani na stalakidite u standardne police od 19-inča u podatkovnim centrima, središnjim uredima i skloništima telekomunikacija. Izvlače se za pristup spajanju, nude veću gustoću priključaka (24, 48, do 96 vlakana) i podržavaju i cross-connect i interconnect arhitekture. Dodatni trošak po jedinici je opravdan u okruženjima gdje disciplina upravljanja kabelima i buduća skalabilnost nadmašuju cijenu kućišta.

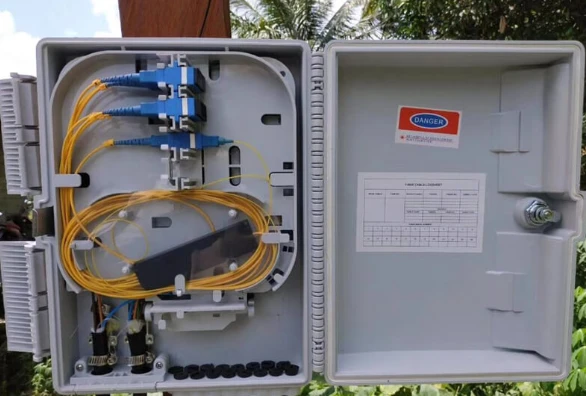

Vanjski FTB-oviizrađeni su za montažu-na stup ili-na vanjski zid. Zatvorene brtve, školjke otporne na UV-zrake, hardver-otporan na koroziju i tolerancija na radnu temperaturu od otprilike −40 stupnjeva do +75 stupnjeva. IP ocjena najvažnija je specifikacija ovdje - i jedna od najčešće pogrešno procijenjenih. Kutija s oznakom IP54 radi u zaštićenom hodniku. Stub pored obalne autoceste treba IP68. Određivanje prema oznaci ("ocjenjeno za vanjsku upotrebu") umjesto prema stvarnim uvjetima lokacije je način na koji kutije ne uspijevaju na terenu.
Desktop FTB-ovisu lagane, prijenosne jedinice za ispitna okruženja, privremene stanice za spajanje ili mala mjesta gdje je trajna montaža nepraktična. Oni žrtvuju zaštitu okoliša radi praktičnosti.
Referenca za brzi odabir
| Scenarij implementacije | Preporučena vrsta | Zajednički broj priključaka | Adapter | Ključni zahtjev |
|---|---|---|---|---|
| Unutarnji FTTH (samačka kuća) | Montaža-na zid | 4 / 8 | SC/APC | Kompaktna veličina, ladica za spajanje za 1-2 kabela |
| Stan / MDU uspon | Montaža-na zid ili vanjska | 8 / 12 / 24 | SC/APC | Kompatibilnost razdjelnika, broj ulaza kabela |
| Podatkovni centar / središnji ured | Montaža-na stalak | 24 / 48 / 96 | LC | Gustoća priključaka, klizni{0}}pristup ladici |
| Vanjska distribucijska točka | Zatvorena vanjska kutija | 8 / 12 / 24 | SC/APC | IP65+ ocjena, otpornost na UV zračenje i vlagu |
| Privremeno / testno mjesto | Radna površina | 4 / 8 / 12 | Varira | Prenosivost, brzo postavljanje |
Korisno pravilo: napunite kutiju na oko 60-70% kapaciteta prvog dana. Preostali prostor za glavu apsorbira budući rast bez potpunog mijenjanja kućišta.
Nekoliko "ne" smjernica štedi više novca od bilo koje tablice odabira. Nemojte upotrebljavati FTB za -montažu na zid ako već znate da PLC razdjelnik mora stati unutra - prostor na ladici će u najboljem slučaju biti marginalan. Nemojte pretpostavljati da IP65 pokriva svako mjesto na otvorenom; izloženi nosači na stupovima i obalna mjesta trebaju IP68. I nemojte postavljati zadane LC adaptere samo zato što su manji ako je ostatak stranice izgrađen oko SC/APC-a - popravak neusklađenosti konektora košta više nego što vrijedi povećanje gustoće.
Uobičajene pogreške pri odabiru priključne kutije za vlakna
Većina problema s FTB-om nije uzrokovana neispravnim hardverom. One su uzrokovane pogreškama u specifikacijama učinjenim prije nego što je kutija uopće naručena. Četiri se pogreške ponavljaju.
Odabir vrste adaptera bez provjere postojećeg inventara patch kabela.U projektima u kojima FTB određuje jedan tim, a patch kabele naručuje drugi, to ide po zlu češće nego što bi trebalo. SC/APC adapterska ploča je beskorisna ako mjesto već ima punu ladicu SC/UPC kratkospojnika. Kutni-polirani i ravni-polirani prstenovi fizički će se spojiti, ali zračni raspor na sučelju stvara šiljak refleksije koji pogoršava performanse PON-a uzvodno. Prije zaključavanja adapterske ploče provjerite ekosustav konektora.
Odabir vanjskih kutija prema marketinškoj oznaci umjesto prema stvarnoj IP ocjeni."Vanjski razred" nije IP klasa. Kutija s oznakom "vani" može biti IP54, što znači da je otporna na prskanje vode, ali ne i na dugotrajnu kišu ili pranje pod pritiskom. Ako je mjesto postavljanja izloženo vremenskim uvjetima, provjerite određeni IP broj u odnosu na uvjete s kojima će se kutija zapravo susresti - a ne uvjete koje pretpostavlja specifikacija.
Podcjenjivanje rezervnih kapaciteta luke.Kutija s 12-jezgri nešto je skuplja od kutije s 8-jezgri. Zamjena kutije s 8-jezgri s kutijom s 12 jezgri dvije godine kasnije - uključujući vožnju kamiona, ponovno spajanje i zastoj - košta višestruko više od razlike u cijeni. Specifikacija za rast.
Ignoriranje kompatibilnosti faktora oblika razdjelnika.Ako plan implementacije zahtijeva integraciju aPLC optički razdjelnikunutar priključne kutije, raspored ladice za spajanje i dubina kućišta moraju prihvatiti modul razdjelnika - obično mini-cijev ili faktor oblika ABS kazete. Nije svaki FTB dizajniran za to. Provjerite unutarnje dimenzije i konfiguraciju ladice prije nego što pretpostavite da će razdjelnik odgovarati.
Integracija PLC razdjelnika unutar optičkih terminalnih kutija
Više FTTH operatera sada kombiniraju funkciju razdvajanja i funkciju završetka u istom kućištu. Umjesto pokretanja vlakana iz zasebnog razdjelnog ormarića do nizvodne priključne kutije, razdjelnik se nalazi izravno na FTB ladici za spajanje. Vlakna dovodnog kabela spajaju se na ulaz razdjelnika; svaki izlaz razdjelnika spojen je fuzijom na pigtail koji završava na ploči adaptera. Pretplatnici se povezuju putem kablova uključenih u te adaptere-za prednju ploču.
Ovo funkcionira jer su PLC razdjelnici-neovisni o valnoj duljini u radnom pojasu 1260–1650 nm. Jedan integrirani FTB može istovremeno upravljati GPON nizvodno na 1490 nm, uzvodno na 1310 nm i RF video preklapanje na 1550 nm. Nije potreban dodatni hardver za filtriranje.
Manje kućišta znači manje točaka spajanja, kraće staze vlakana i jednostavniju dokumentaciju - manje instalacijskog rada, manje tekućeg održavanja. Ograničenje je veličina kućišta: zidni-montažpriključna kutija s optičkim vlaknimas 1×8 razdjelnikom ostavlja ograničen prostor za skladištenje rezervnih vlakana, tako da instalacija mora biti čista. Na projektima gdje je potrebno zajedno potvrditi broj priključaka, format adaptera i integraciju razdjelnika, izgled okvira je važniji od naslova kapaciteta na podatkovnoj tablici. Za detaljnu mehaniku načina na koji signali prolaze kroz ova kućišta, pogledajte ovaj tehnički vodičkako radi priključna kutija s optičkim vlaknimapokriva unutarnji put signala.
Prakse postavljanja i održavanja koje su zapravo važne
Dva koraka instalacije uzrokuju najviše problema na terenu i oba se mogu izbjeći.
Prvi je kontaminirano spajanje. Prljavi kraj vlakna uvodi 0,3–0,5 dB viška unesenog gubitka po spoju - dovoljno da gurne rubnu PON vezu ispod praga osjetljivosti prijemnika. Prije cijepanja očistite svaki kraj vlakana maramicama koje ne ostavljaju dlačice i IPA-om. Pregledajte vlaknastim mikroskopom nakon cijepanja. Ako je vidljiva bilo kakva kontaminacija, očistite i ponovno -odlijepite. Vrijeme potrošeno na ovaj korak je trivijalno u usporedbi s vremenom utrošenim na rješavanje problema sa spojem s velikim-gubicima nakon što je kutija zapečaćena.
Drugi je zakretni moment kabelske uvodnice. Pre-zatezanje lomi omotač kabela i opterećuje vlakna iznutra. Slabo-zatezanje omogućuje prodor vlage tijekom mjeseci. Slijedite vrijednosti zakretnog momenta navedene od strane proizvođača. Ovo nije korak u kojem je "ručno stegnuto plus malo" prihvatljiva zamjena za moment ključ.
Za tekuće održavanje, optičke priključne kutije su pasivne i zahtijevaju minimalnu pozornost -, ali ne i nulu. Praktičan raspored: vizualni pregled i čišćenje krajeva-konektora svakih 12–18 mjeseci za unutarnje instalacije, svakih 6 mjeseci za vanjske-mjesta ili mjesta u teškim-okolišima. Provjerite brtve kabelskih uvodnica na pukotine ili kompresiju. Ako održavate osnovne zapise OTDR-a za svaku kutiju, usporedni tragovi će uhvatiti postupnu degradaciju spoja mnogo prije nego što uzrokuje prekid rada pretplatnika.
Često postavljana pitanja
P: Trebam li SC/APC ili SC/UPC adaptere u FTTH optičkoj terminalnoj kutiji?
O: SC/APC u gotovo svim slučajevima. PON arhitekture su osjetljive na povratne refleksije, a SC/APC-ova kutna ferula donosi povratni gubitak ispod -60 dB u usporedbi sa SC/UPC-ovim -50 dB. Jedina uobičajena iznimka su aktivne Ethernet implementacije od točke{4}}do{5}}točke gdje je proračun za refleksiju popustljiviji.
P: Koja je razlika između optičke terminalne kutije i spojnog zatvarača za optičke spojeve?
O: Priključna kutija za vlakna završava vlakna i predstavlja konektorske priključke adaptera za pristup kabelu za spajanje. Zatvarač za spajanje štiti-spojnice između dva segmenta kabela, ali ne omogućuje pristup konektoru. Ako morate priključiti patch kabele ili ispustiti kabele na lokaciji, potrebna vam je priključna kutija. Ako samo spajate dva kabela na ukopanom ili nadzemnom mjestu, spojnica je pravi proizvod.
P: Kako mogu izabrati između 8-jezgrenih, 12-jezgrenih i 24-jezgrenih FTB-ova?
O: Izbrojte vlakna koja trebate prekinuti danas, zatim dodajte 30–50% za budući rast. Jedan-obiteljski FTTH pad obično zahtijeva 4-jezgreni ili 8-jezgreni uređaj. MDU uspon koji opslužuje 6-8 jedinica treba 12 ili 24 jezgre. Ako će se unutar kutije instalirati PLC razdjelnik, izlazni broj razdjelnika određuje minimalne zahtjeve porta - 1×8 razdjelnik treba najmanje 8 izlaznih priključaka plus sva prolazna vlakna.
P: Je li IP65 dovoljan za sve instalacije priključne kutije s optičkim vlaknima na otvorenom?
O: IP65 podnosi većinu zaštićenih vanjskih lokacija - ispod nadstrešnica, unutar uličnih ormara ili na zidovima zgrada s određenom zaštitom iznad glave. Za potpuno izložene nosače na stupovima, obalne instalacije ili područja s jakom prašinom ili industrijskim česticama, IP68 s gumenim -brtvama je sigurniji izbor. Razlika u cijeni je mala u odnosu na cijenu zamjene na terenu.
P: Može li jedna priključna kutija podržavati i spajanje vlakana i montažu PLC razdjelnika?
O: Da, mnogi su modeli dizajnirani za to. Ladica za spajanje mora imati namjensko područje ili nosač za montažu za mini-cijevni ili ABS razdjelnik kazete. Prije naručivanja provjerite unutarnje dimenzije - nemaju sva FTB kućišta dovoljnu dubinu za smještaj modula razdjelnika uz standardne držače spojnica i petlje za pohranu vlakana.
