Oklopljeni MPO/MTP kabel za spajanje obavija čeličnu-cijev ili-kevlarom ojačani omotač oko sklopa od više-vlakana kako bi preživio opterećenja pri gnječenju, izloženost glodavcima i okruženja s visokim-vibracijama. Standardni MPO magistralni kabel koristi lakšu dvostruku-konstrukciju omotača optimiziranu za čiste, klimatski-kontrolirane staze podatkovnog centra. Odabir između njih ovisi o tome gdje će se kabel nalaziti, koliko će se fizičkog zlostavljanja susresti i može li vaš proračun za vezu apsorbirati malo veći gubitak unesenog kabela zbog deblje konstrukcije oklopnog dizajna.
Zašto je ova usporedba važna upravo sada
Arhitekti podatkovnih centara koristili su jednostavan poziv: magistralni kabeli za okosnicu, patch kabeli za kratke skokove unutar ormarića. Ta razlika još uvijek postoji, ali fizičko okruženje oko optičke infrastrukture se promijenilo. Rubne implementacije guraju MPO sklopove u tvorničke podove, rudarske kontrolne sobe i vanjska 5G skloništa gdje bi standardni magistralni kabel otkazao u roku od nekoliko mjeseci. U međuvremenu, operateri hiperrazmjera koji pakiraju tisuće 400G i 800G veza u jednu dvoranu trebaju svaku desetinu dB koju mogu uštedjeti - što znači da treba obratiti pozornost na to dodaje li oklopni omotač nepotrebno prigušenje na zaštićenom putu.
Pravo inženjersko pitanje nije koji je kabel "bolji". To je koji kabel odgovara mehaničkim i optičkim zahtjevima specifičnog segmenta veze.
Gdje svaka vrsta kabela pripada
Prije usporedbe specifikacija, korisno je razmisliti o scenarijima implementacije. Okruženje kabela - a ne njegov popis značajki - trebalo bi utjecati na svaku odluku o odabiru. Svaki scenarij u nastavku također označava mehaničke i optičke čimbenike koje biste trebali odmjeriti, tako da je logika evaluacije ugrađena u kontekst, a ne na zasebnom popisu za provjeru.
Unutar kabineta podatkovnog centra s-kontrolom klime, standardni MPO magistralni kabeli pravi su odabir. Okoliš je čist, temperaturno-stabilan i fizički zaštićen. Kabeli se ovdje suočavaju samo s umjerenim vlačnim opterećenjima tijekom instalacije, povremenim bočnim pritiskom susjednih kabela i vibracijama od HVAC-a. Dvo-slojni omotač - unutarnja aramidna pređa plus vanjski omotač s LSZH ili-ocjenom plenuma - sve to udobno obrađuje dok ispunjava mehaničke zahtjeve IEC 60794 i TIA-568. Korištenje oklopljenih kabela u ovoj postavci povećava cijenu, težinu i promjer bez značajnog poboljšanja pouzdanosti. Magistralni kabeli s 24 ili 48 vlakana učinkovito povezuju kralježnicu-na-slojeve prekidača pomoću QSFP28 ili QSFP-DD optike, a njihov manji vanjski promjer od 3,0 mm omogućuje jednostavno usmjeravanje kroz ladice za upravljanje kabelima visoke gustoće.
Međuredno trčanje okosnice ispod podignutog poda zahtijeva više razmišljanja. Moderni objekt sa zatvorenim kabelskim policama može se osloniti na standardne kanale. Ali starije zgrade s otvorenim stazama ispod podignutih podnih pločica pričaju drugačiju priču - pješački promet, kotrljajuća kolica i povremena aktivnost glodavaca stvaraju opasnosti od gnječenja i abrazije za koje dvostruka-konstrukcija plašta nikada nije bila dizajnirana da podnese. Ako imate dokumentirane incidente s štetočinama ili vaše putove dijeli teška oprema, samo to opravdava oklopne MPO sklopove na segmentima okosnice. Ovdje je odluka jednostavna: pregledajte put, procijenite realne mehaničke prijetnje i pustite da vas vode fizički dokazi.
Industrijska i rubna okruženja ostavljaju malo prostora za raspravu. Tvornički podovi izlažu kabele stalnim vibracijama strojeva. Rudarske kontrolne sobe donose kontaminaciju česticama i ekstremne temperature. Vanjski 5G ormari prolaze kroz uvjete smrzavanja-odmrzavanja i izloženosti UV zračenju. Razmještaj na vojnom terenu kombinira sve gore navedeno s rizikom od udara. U ovim postavkama, nazivni radni raspon standardnog magistralnog kabela od −20 stupnjeva do +60 stupnjeva i njegova otpornost na lomljenje od otprilike 100–200 N jednostavno su nedostatni. Oklopljeni MPO patch kabeli, ocijenjeni od -40 stupnjeva do +75 stupnjeva i sposobni izdržati više od 1000 N bočne sile prignječenja, ovdje nisu vrhunska nadogradnja - oni su osnovni zahtjev. Ako vaša veza prolazi kroz bilo koji prostor kojem nedostaju tradicionalne zaštite podatkovnog centra, oklopljena opcija uklanja način kvara koji nikakvo pažljivo upravljanje kabelima ne može u potpunosti eliminirati.

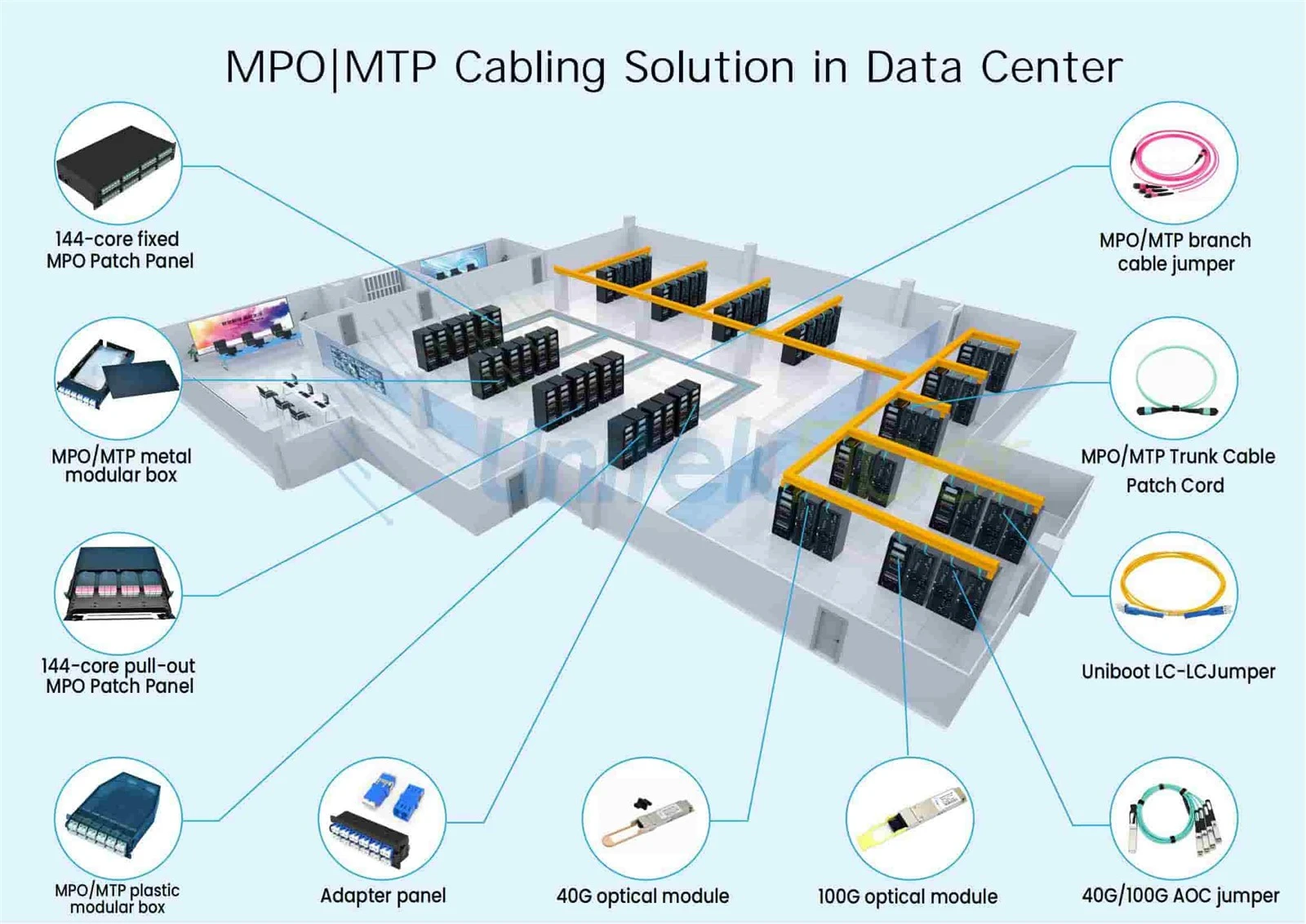

Kratke križne-krpe za spajanje unutar ormarića - obično ispod dva metra između kazeta, adapterskih ploča i primopredajnika - favoriziraju standardMTP/MPO multimode patch kabeli. Okolina je potpuno zatvorena, kabelom se jedva rukuje nakon početne instalacije, a fleksibilnost je važnija od otpornosti na lomljenje. Oklopna krutost zapravo može biti protiv vas u tijesnim kućištima gdje je radijus savijanja veliki.

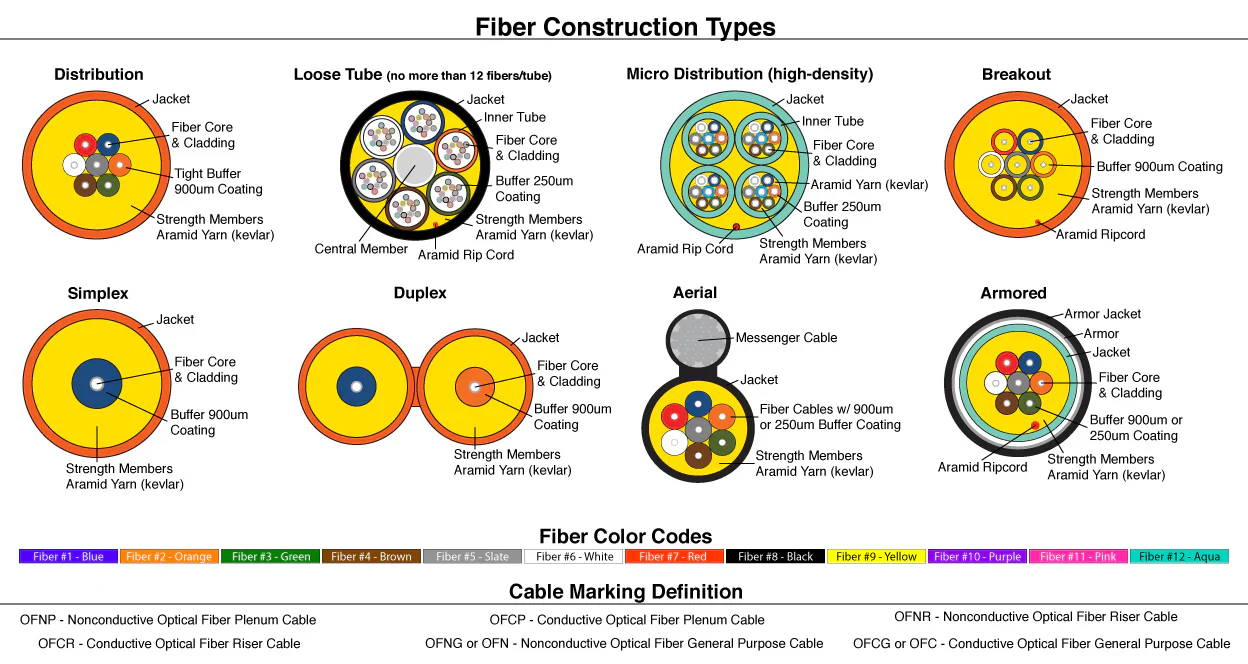

Što je zapravo unutar svakog kabela
Standardni glavni MPO kabel obično uključuje 12 do 144 vlakna unutar svog dvo-slojnog omotača. TheMTP/MPO OM3 fiber patch kabelu standardnom obliku ima vanjski promjer otprilike 3,0 mm. Oba kraja su tvornički-završena s precizno-poliranim MT ferulama - 8, 12 ili 24 vlakna po konektoru - i svaki sklop se isporučuje s pojedinačnim izvješćima o ispitivanju koja pokazuju uneseni gubitak po kanalu. Konstrukcija je namjerno minimalna: taman dovoljno zaštite za kontrolirani unutarnji put, koji održava nisku težinu i olakšava rukovanje u gustim nosačima kabela.
Oklopljeni MPO/MTP spojni kabeli uvode valovitu čeličnu cijev ili međusobno povezani aluminijski oklop između snopa vlakana i vanjskog omotača. Neki dizajni stavljaju aramidnu pređu na vrh čeličnog čvrstog elementa, povećavajući otpornost na gnječenje otprilike deset puta veću od standardnih konstrukcija. To povećava vanjski promjer na 4,0–5,0 mm i dodaje težinu. Međutim, moderni dizajni oklopa ostaju iznenađujuće fleksibilni. Dobro-projektiran armirani MPO kabel može postići minimalni radijus savijanja od oko 50 mm, što je izvodljivo u većini okruženja strukturiranih kablova. Ključna razlika u proizvodnji je nalazi li se međusloj između oklopa i vlaknaste vrpce - bez njega, kruti oklop može pritisnuti vlakna na točkama savijanja i uvesti mikro{10}}gubitak savijanja koji se ne bi pokazao u-testu gubitka umetnutog kabela.
Košta li vas oklop signala?
Sam oklopni omotač ne povećava izravno uneseni gubitak na sučelju konektora. Gubitak umetanja ovisi o geometriji ferule, poravnanju vlakana i-kvaliteti poliranja krajnje strane - ne o tome što je omotano oko tijela kabela. MTP konektor s-niskim gubicima na oklopljenom sklopu i dalje pogađa 0,15–0,25 dB po spojenom paru kada je pravilno proizveden, identičan istom konektoru na standardnom prtljažniku. Na 400G SR4 valnim duljinama, oba tipa kabela koji koriste ekvivalentne razrede konektora daju funkcionalno identičan gubitak - obično 0,15–0,35 dB za višemodne OM4 sklopove.
Ono gdje oklop može dovesti do kazne je mikro-savijanje. Ako je čelična cijev loše proizvedena ili je kabel postavljen sa zavojima čvršćim od navedenog minimuma, oklop se sabija na vrpcu vlakana i dolazi do prigušenja mikro-savijanja. To je problem kvalitete proizvodnje i discipline instalacije, a ne inherentno svojstvo armirane konstrukcije. Kada ocjenjujete armirane MPO kabele, uvijek tražite podatke o ispitivanju-prigušenja savijanjem - ne samo potvrdu o statičkom umetanju-gubitka. Svaki dobavljač koji pruža samo ravne-brojke gubitaka kabela možda skriva problem mikro{10}}savijanja. Za dublje razumijevanje kako vrste vlakana utječu na proračune gubitaka,Usporedba višemodnih vlakana OM1 do OM5pruža koristan kontekst o modalnoj propusnosti i karakteristikama prigušenja u različitim klasama vlakana.
To također znači da za bilo koji segment veze gdje je proračun za optičke gubitke malen - kao što je dugačak 400G SR4 domet koji se približava granici OM4 od 100-metara - trebate uzeti u obzir rizik od slabljenja savijanja armiranog kabela ako putanja usmjeravanja uključuje uske zavoje. Ako je staza ravna i prostrana, oklop vas optički neće koštati ništa. Ako putanja tjera kabel kroz nekoliko uskih zavoja, inherentna fleksibilnost standardnog kabela zapravo može dovesti do manjeg ukupnog gubitka veze u praksi.
Detaljna mehanička zaštita
Standardni MPO magistralni kabeli podnose naprezanja koja se nalaze u okruženjima strukturiranih kablova: umjerena vlačna opterećenja tijekom povlačenja instalacije, bočni pritisak snopova kabela u zajedničkim policama i niske-razine vibracija iz građevinskih sustava. Dvostruki-dizajn plašta, ojačan aramidnom pređom, ispunjava mehaničke zahtjeve IEC 60794 i TIA-568 za unutarnje kabliranje. Ovo nisu lomljivi kabeli - oni su jednostavno projektirani za uvjete s kojima će se stvarno susresti u objektu kojim se dobro upravlja.
Oklopljeni sklopovi rješavaju drugačiji profil prijetnje. Čelični ili aluminijski sloj otporan je na sile gnječenja koje bi trajno deformirale standardni omotač. Stolci koji se kotrljaju na podignutom-podu, teška kolica u skladištu, zubi glodavaca u objektu gdje je kontrola štetočina nesavršena - ovo nisu teoretski rizici; to su dokumentirani načini kvarova s kojima se timovi za održavanje vlakana redovito susreću. Neki oklopljeni MPO dizajni izdržavaju više od 1000 N bočne sile prignječenja, pet do deset puta više od kapaciteta standardnih konstrukcija. Prošireni temperaturni raspon (-40 stupnjeva do +75 stupnjeva u odnosu na -20 stupnjeva do +60 stupnjeva za tipične unutarnje kanale) dodatno razlikuje ova dva za bilo koju primjenu izvan klimatski-prostora.
Kada procjenjujete treba li određeni segment oklop, računajte fizičke čimbenike rizika duž stvarnog puta kabela: izloženost gnječenju ili udaru, dokumentirana aktivnost glodavaca ili štetočina, odstupanja temperature ili vlažnosti izvan unutarnjih normi i hoće li se sile usmjeravanja savijati jače od 50 mm. Dva ili više ovih čimbenika na jednom segmentu staze čine snažan argument za oklopnu konstrukciju. Ako je staza potpuno zatvorena, klima-kontrolirana i bez mehaničkih opasnosti, standardni magistralni kabel pruža iste optičke performanse uz manje količine i troškova.
Polaritet i kompatibilnost
I oklopni i standardni MPO sklopovi slijede iste metode polariteta TIA-568 - Tip A (ravno-kroz), Tip B (obrnut) i Tip C (okretanje u paru). Oklopni sloj ne utječe na poravnanje pinova, konfiguraciju spolova ili interoperabilnost konektora. Ženski oklopni MPO-12 kabel spaja se s muškim standardnim MPO-12 adapterskim panelom bez problema s kompatibilnošću, a možete slobodno miješati oklopne i standardne segmente unutar iste veze sve dok se broj vlakana, vrsta polariteta i stupanj konektora podudaraju.
Jedno praktično razmatranje vrijedno pažnje: budući da su armirani kabeli tvrđi, pažljivo planirajte orijentaciju konektora u tijesnim kućištima. Key-up to key-down parenje u gusto naseljenom mjestuMPO/MTP optička adapterska pločamože zahtijevati dodatni prostor kada oklop kabela sprječava uske zavoje s kojima se standardni kabeli lako nose. Ovo nije problem kompatibilnosti - to je detalj planiranja upravljanja kabelima koji može uštedjeti značajne frustracije tijekom instalacije ako se riješi na crtežu visine stalka prije nego što kabeli stignu na mjesto.
Za prekidne aplikacije gdje MPO trunk ulazi u pojedinačne dvostruke veze,Kabelski svežanj MTP/MPO na SC ili LCosigurati prijelaz, a ista oklopna-nas-standardna procjena primjenjuje se na probojni segment na temelju njegovog fizičkog okruženja.
Često postavljana pitanja
P: Mogu li u istoj vezi kombinirati armirane MPO patch kabele sa standardnim MPO magistralnim kabelima?
O: Da. Oklopljeni i standardni MPO sklopovi koriste identične MTP/MPO konektore u skladu s IEC 61754-7 i TIA-604-5. Ženski oklopni kabel povezuje se s muškim standardnim prtljažnikom preko bilo koje kompatibilne adapterske ploče. Oklop utječe samo na tijelo kabela, ne i na optičko sučelje. Provjerite dijele li oba sklopa isti broj vlakana, vrstu polariteta i stupanj konektora (standardni ili s malim gubicima) kako biste izbjegli neusklađene gubitke pri unošenju.
P: Utječe li oklopna jakna na postupke čišćenja i pregleda?
O: Ne. Kraj-konektora je identičan za oklopne i standardne sklopove. Upotrijebite isti MTP-specifični kolut-tip ili sredstvo za čišćenje kazete, provjerite s 200x+ opsegom vlakana prije svakog spajanja i držite poklopce za prašinu na mjestu kada se priključci ne koriste. Oklop nema utjecaja na kontaminaciju prstena ili pristup čišćenju.
P: Koji je broj vlakana dostupan u oklopljenim MPO/MTP kabelima?
O: Armirani MPO kabeli obično su dostupni u konfiguracijama od 8-vlakana, 12 vlakana i 24 vlakna, što odgovara standardnim brojevima koji se koriste u 40G, 100G, 200G i 400G paralelnoj optici. Neki proizvođači nude oklopne kanale od 48 vlakana i većeg broja za aplikacije okosnice, iako dostupnost varira. Inačice s 12 vlakana i 24 vlakna pokrivaju veliku većinu slučajeva podatkovnih centara i industrijske uporabe.
P: Je li oklopni MPO kabel prikladan za plenumske prostore?
O: Ovisi o ocjeni jakne. Sam oklopni sloj ne određuje ocjenu vatre - to čini materijal vanjskog omotača. Armirani MPO kabeli dostupni su s opcijama OFNP (plenum), OFNR (uspon) i LSZH plašta. Prije ugradnje u-prostore za rukovanje zrakom uvijek provjerite odgovara li vatrootpornost kabela zahtjevima vašeg građevinskog koda.
P: Kakvi su uneseni gubici u usporedbi između armiranih i standardnih MPO kabela na 400G SR4 valnim duljinama?
O: Kada oba kabela koriste ekvivalentne kvalitete MTP konektora (npr. niske-gubitke ili elite), uneseni gubitak po spojenom paru funkcionalno je identičan - obično 0,15–0,35 dB za višemodne OM4 sklopove. Oklop ne pogoršava optičku izvedbu-na razini konektora. Jedini scenarij u kojem oklop može unijeti dodatne gubitke je ako je kabel postavljen ispod svog minimalnog polumjera savijanja, što uzrokuje slabljenje mikro-savijanja u vlaknu. Poštivanje navedenog radijusa savijanja proizvođača uklanja ovaj rizik.
