Kada planirate mrežu optičkih vlakana, jedno se pitanje rano pojavljuje: u afiber patch panel u odnosu na ODFodluka, koji pripada vašem stalku ili telekom sobi? Kratak odgovor - posegnuti za afiber patch panelkada uglavnom trebate prekinuti i-povezati mali-do-srednji broj vlakana blizu aktivne opreme i odabratiODF (okvir optičke distribucije)kada veći{0}}kabeli okosnice ili dovoda trebaju spajanje fuzijom, pohranjivanje, fiksiranje kabela i dugoročno-upravljanje distribucijom.
Ta čista podjela skriva nešto što svaki terenski tehničar brzo nauči: dvije se obitelji proizvoda preklapaju. Neki rack-patch paneli isporučuju se s ladicama za spajanje, a neki kompaktni ODF-ovi ne rade ništa više od krpanja. Dakle, pravo pitanje nije "koje ime", već "koji fokus dizajna odgovara položaju mreže, broju vlakana i načinu na koji kabeli ulaze i izlaze iz jedinice." Ovaj vodič pokriva razlike, sivu zonu između njih, matricu odabira, izbore konektora i stvarne konfiguracije projekta tako da možete odrediti pravu jedinicu prvi put. Ako prvo želite kratku verziju, evo jefokusirani pogled na temeljne razlike između ODF-a i patch panela.

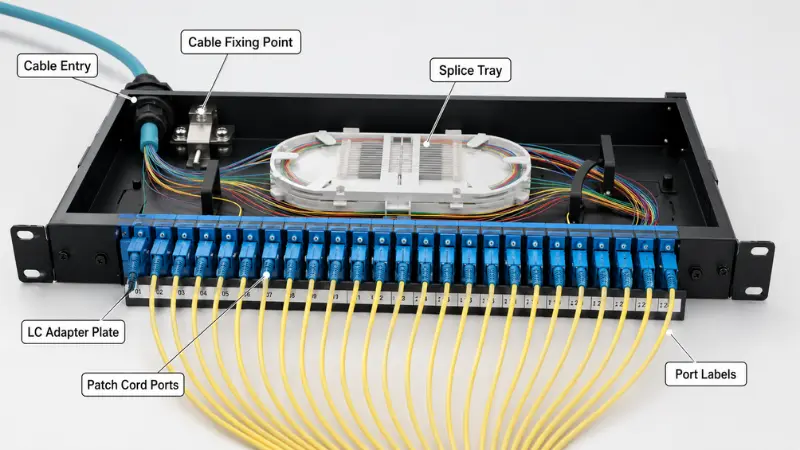

Što je Fiber Patch Panel?
Ploča za spajanje vlakana završava dolazna vlakna na fiksni set adaptera i daje tehničarima čisto prednje sučelje za kabele za spajanje. To je točka gdje se strukturirani kabel susreće s kratkospojnicima koji vode do prekidača, usmjerivača, medijskih pretvarača i optičkih primopredajnika. Većina panela postavlja se u standardni stalak od 19-inča u visinama 1U, 2U ili 4U, iako su kućišta za montiranje na zid uobičajena za manje ormare.
Unutar tipične ploče pronaći ćete adaptersku ploču (LC, SC, FC, ST ili MPO/MTP), ulaz za kabel i točku za pričvršćivanje, upravljanje prednjim i stražnjim kratkospojnikom, traku za označavanje i - na mnogim modelima - malu ladicu za spajanje spojnica na dolazni kabel. Iz dana u dan, rad na patch ploči se premješta, dodaje i mijenja: ponovno-krpanje veza bez ometanja stalnog kabela. To je i razlog zašto pristup s prednje strane i jasno numeriranje portova ovdje su važniji od duboke slack pohrane.
Uobičajene vrste patch panela
- Fiksne ploče- adaptera na statičkoj ploči; najniža cijena, dobro za stabilne veze.
- Klizne (ladice) ploče- ladica se povlači naprijed radi lakšeg ponovnog-završetka i pregleda.
- LC ploče visoke-gustoće- spakirajte najviše dvostrukih priključaka u 1U, jer je 1,25 mm ferula LC-a upola manja od SC-a.
- MPO/MTP kazetni paneli- izbacite unaprijed završene spojeve od 12 ili 24 vlakna za 40G/100G/400G veze.
- Unaprijed{0}}završene i spojene-ploče- tvornički konektori za brzo postavljanje ili tvornički-instalirani spojni konektori spremni za spajanje na licu mjesta.
Patch paneli smješteni su blizu aktivne opreme: u regalima podatkovnih centara, poslovnim mrežnim sobama, ormarićima poslužitelja i podnim distribucijskim točkama. Kada je zadatak krpanje na razini -stalka, obično je sve što vam treba ploča od 1U ili 2U. Praktična stranamontiranje ploče i njeno ožičenje u sklopkuje jednostavan i bira pravoLC adapterijer je gustoća luka često jedina prava odluka.

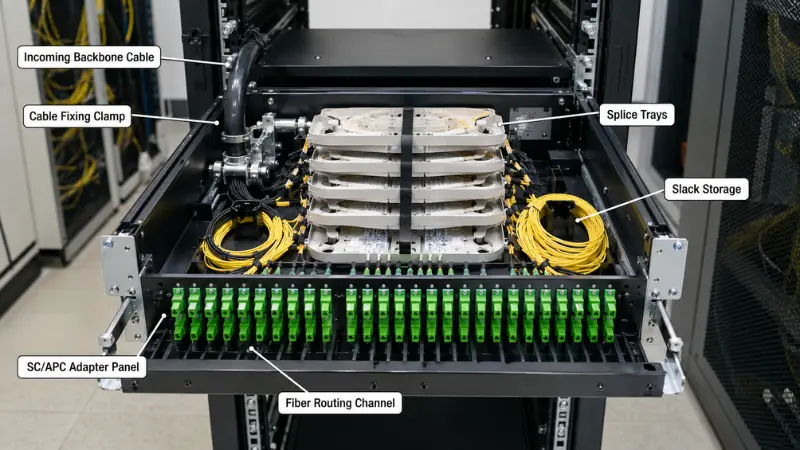

Što je ODF (optički distribucijski okvir)?
ODF je točka upravljanja strukturiranim vlaknima izgrađena za dovođenje kabela, njihovu zaštitu, spajanje i distribuciju -, a ne samo krpanje. U usporedbi s običnom pločom, dizajniran je oko većeg broja vlakana i punog životnog vijeka vanjskog-postrojenja ili glavnog kabela: pričvršćivanje kabela i uzemljenje, spajanje pigtail fuzije, pohranjivanje, organizirano usmjeravanje, označavanje i pristup održavanju u jednom okviru.
Tipični ODF nosi adapterske ploče, višestruke ladice za spajanje, namjenske kanale za usmjeravanje i skladištenje, stezaljke-za pričvršćivanje kabela i točke uzemljenja za čvrstoću kabela, zaštitni poklopac ili zatvoreni okvir i jasnu shemu numeriranja. Razlog zašto je ovo važno je fizički: 96F ili 144F labavi{4}}cijevni dovodni kabel dolazi s čeličnim ili aramidnim elementom čvrstoće koji mora biti usidren tako da nikakva sila povlačenja ne dopire do vlakana, a zatim se svako vlakno-spoji na pletenicu i namota sa zaštićenim radijusom savijanja. Mali patch panel jednostavno nema gdje to učiniti na siguran način.
Uobičajene vrste ODF-a
- ODF-postavljen na stalak- odgovara 19-inčnom stalku; radni konj za telekom sobe i OLT ormare.
- Zidni{0}} ODF- za manje distribucijske točke s ograničenim prostorom.
- Podni{0}}stojeći ODF- okviri velikog-kapaciteta za središnje urede i velika POP mjesta.
- Modularni ODF / ODF ormar- modula za spajanje, razdjelnik i distribuciju kombiniranih kako mreža raste.
Vidjet ćete ODF-ove u središnjim uredima telekomunikacija, sobama za FTTH pristup, sobama s opremom ISP-a, POP mjestima, distribuciji metroa i okosnice i zgradama glavnih distribucijskih soba. Najjasniji signal koji trebate je dolazni kabel s visokim-brojem koji mora bitifuzijski spojenido kikica koje završavaju, recimo,SC adapteri, s labavom i zaštitom za dugogodišnju službu. Za neutralnu pozadinu o-ustupcima, FOA-in pregledvan-spajanje i završetak postrojenjaje solidna referenca. A budući da ODF-ovi dolaze u nekoliko stilova ugradnje - što zbunjuje mnoge-kupce koji prvi put - vrijedi pročitatiglavne vrste optičkih razdjelnikaprije nego odredite veličinu okvira.

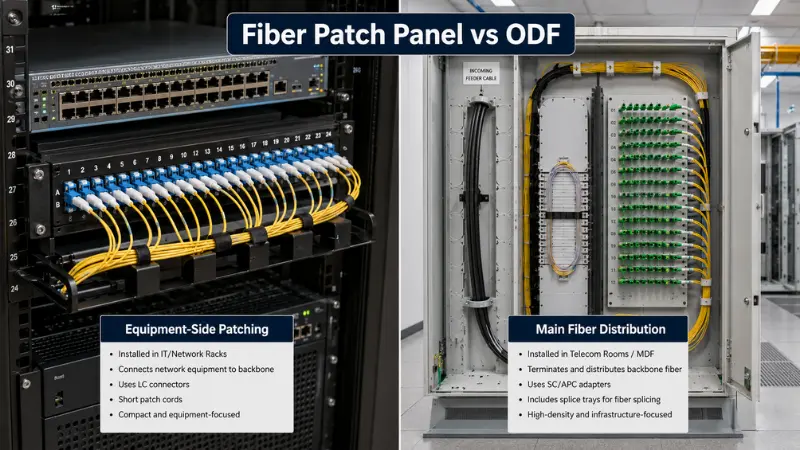

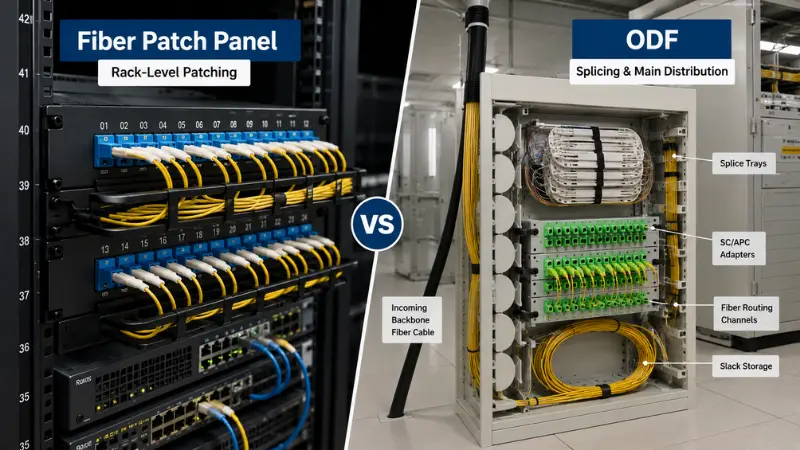

Fiber Patch Panel u odnosu na ODF: stvarne razlike
Obje upravljaju vlaknima, ali njihovi prioriteti dizajna idu u različitim smjerovima. Tablica u nastavku ide korak dalje od uobičajenih-linera.
| Točka usporedbe | Patch ploča od vlakana | ODF |
|---|---|---|
| Primarni fokus dizajna | Završetak i unakrsno-povezivanje (krpanje) | Terminacija, spajanje, zaštita, usmjeravanje, distribucija |
| Tipična mrežna pozicija | Sa-strane opreme, unutar polica i ormara | Glavna distribucija: telekom soba, FTTH soba, centrala, POP |
| Uobičajeni broj vlakana | 12F–48F | 48F–144F i više |
| Kapacitet spajanja | Dodatno, ograničeni prostor na ladici | Više ladica; ključni dio dizajna |
| Fizička struktura | Kompaktna 1U–4U ili zidna kutija | Veći okvir, često zatvoren i zaštićen |
| Ulaz i pričvršćivanje kabela | Osnovno rasterećenje naprezanja | Teško učvršćivanje, uzemljenje za članove snage |
| Slack i usmjeravanje | Minimalno | Namjenska slack pohrana i kanali za usmjeravanje |
| Prednji/stražnji pristup | Krpanje-prednjeg pristupa | Prednji i stražnji pristup za spajanje i zakrpu |
| Montaža | Stalak ili zid | Stalak, zid, pod ili ormarić |
| Metoda proširenja | Ograničeno priključcima i U-prostorom | Dodajte module i ladice; izgrađen za rast |
| Održavanje | Brze izmjene zakrpa | Strukturirano dugoročno-upravljanje spajanjem i zakrpama |
| Relativni trošak | Niže po priključku | Više, ali manje jedinica za velike brojeve |
Gdje se linija muti: funkcionalno preklapanje?
Tretiranje "patch panel=samo krpanje" i "ODF=samo spajanje" na kraju će vas dovesti u zabludu. Mnogo ploča za spajanje-za montažu na stalak uključuje ladicu za spajanje, a mali ODF može se koristiti uglavnom za krpanje. Iskreni opis govori o naglasku: patch panel optimiziran je za-upravljanje bočnim premosnicima opreme u kompaktnom prostoru, dok je ODF optimiziran za ulaz kabela, zaštitu spojeva, skladištenje i strukturiranu distribuciju koja mora trajati. Kada uspoređujete specifikacije, pročitajte unutarnju strukturu - broj ladica, kapacitet labavosti, kabel-fiksacijski hardver - ne samo broj adaptera. Dvije jedinice mogu reći "48 priključaka" i biti izgrađene za potpuno različite poslove.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Treći proizvod zamagljuje usporedbu: kutija za razvod vlakana ili priključna kutija. Otprilike:
- Patch ploča od vlakana- rack-završetak razine i krpanje u blizini opreme.
- ODF- glavna-distribucijska-razina završetka, spajanja, zaštite i usmjeravanja za srednje-do-veliki broj vlakana.
- Razvod vlakana / priključna kutija- manji, često na zid- ili stup-postavljen kućište bliže krajnjim korisnicima, često vani-, u kojem se može nalaziti i razdjelnik.
U jednoj mreži možete vidjeti sva tri: ODF u glavnoj prostoriji, patch panele u policama za opremu ipriključne i razvodne kutijena ulazima u zgradu ili na svakom katu. Ako se granice još uvijek osjećaju nejasne, ovaj kvarkako se razlikuju proizvodi za distribuciju vlakanavrijedi pročitati.
Kako odabrati: postupak korak-po-korak?
-
Odredite mrežni položaj
- Na-strani opreme (pored prekidača i OLT-ova) naslonjena je patch ploča; glavna distribucijska točka koja prima vanjske kabele oslanja se na ODF.
-
Potvrdite trenutni i budući broj vlakana
- 12F–24F odgovara malim ormarima i podnoj distribuciji, 48F je uobičajen za okosnice poduzeća i male prostorije, a 96F–144F+ upućuje na FTTH OLT sobe, POP stranice i središnje urede.
-
Odlučite je li potrebno fuzijsko spajanje
- Ako se labavi-cijevni napojni kabel mora otvoriti, popraviti i spojiti na pletenice, potreban vam je pravi kapacitet-ladice za spajanje i pohranjivanje - što je područje ODF-a.
-
Potvrdite vrstu priključka i poliranja
- Mora odgovarati postojećem postrojenju; LC/UPC za -stalke visoke gustoće, SC/APC za većinu poslova s PON-om i pristupom.
-
Provjerite prostor za ugradnju
- 1U–2U stalak ili zidna kutija za uske prostorije; stalak, zid ili pod ODF gdje kapacitet nadmašuje prostor.
-
Planirajte uvod i pričvršćivanje kabela
- Stražnji, bočni, gornji ili donji ulaz treba odgovarati mjestu, sa stezaljkama, rasterećenjem naprezanja i uzemljenjem za armirani ili OSP kabel.
-
Rezervni kapacitet proširenja
- Rezervni utori za adaptere i prostor u ladici sada su mnogo jeftiniji od kasnijeg mijenjanja cijele jedinice.
Fiber Patch Panel u odnosu na ODF matricu odabira
| Stanje projekta | Bolji izbor | Zašto |
|---|---|---|
| Krpanje 1U stalka pored prekidača | Patch ploča od vlakana | Kompaktno upravljanje premo-pristupom sprijeda |
| 48F grana sa samo nekoliko spojeva | Spoji-patch panel često je dovoljan | Ograničeno spajanje odgovara-ploči opremljenoj ladicom |
| 96F–144F napojni kabel s potpunim spajanjem | ODF | Kapacitet ladice, labavo skladištenje, pričvršćivanje kabela i uzemljenje |
| FTTH telekom / OLT soba | ODF | Feeder i upravljanje distribucijom, SC/APC gustoća |
| Mali ured ili veza na jednom katu | Patch ploča od vlakana | Mala složenost, mali broj vlakana |
| Backbone plus regali za opremu | Oba | ODF za glavnu distribuciju, strana opreme-za panele |
| Pre-prekinuto MPO/MTP trunk | MPO/MTP kazeta patch panel | Nema spajanja polja; brzo probijanje visoke{0}}gustoće |
Konektor i poliranje: LC, SC, MPO i UPC u odnosu na APC
Izbor adaptera i sredstva za poliranje često je važniji od samog pitanja ploče-nasuprot-ODF-a, jer mora odgovarati postojećem postrojenju. LC dominira u -stalcima i podatkovnim centrima - njegova ferula od 1,25 mm omogućuje 1U ploči prijenos 96 vlakana ili više, zbog čega je to zadani dvostruki konektor uANSI/TIA-568 strukturno kabliranje. SC je glavni dio FTTH i telekomunikacijskog pristupa: 2,5 mm ferula i push-pull zasun su robusni i laki za rukovanje na terenu, a SC/APC je uobičajen gdje god povratna refleksija mora biti vrlo niska. FC se i dalje pojavljuje na testnoj opremi i nekim naslijeđenim ili visoko-vibracijskim postavkama, dok MPO/MTP nosi-završene debla iza 40G/100G/400G veza. Praktične izmjene gustoće-izložene su u ovoj usporedbiLC i MTP/MPO u kablovima visoke-gustoće.
Poljski je dio koji ljudi griješe. PC i UPC ferule ostvaruju fizički kontakt za male gubitke; APC ferula dodaje kut od 8 stupnjeva tako da se reflektirana svjetlost usmjerava u oblogu umjesto ravno natrag prema izvoru, jerReferenca konektora FOAobjašnjava. To APC čini izborom za PON, RF/CATV video i veze s jednim-načinom visoke-bitrate -, ali to također znači da nikada ne smijete spajati APC konektor s UPC onim: zakošene i ravne strane neće sjediti, dolazi do gubitaka i možete oštetiti ferule. Planirajte jedno poliranje po stazi. Za pojedinosti pogledajte ovaj vodič zaPC, UPC i APC tipovi poliranjai posvećeniSC/APC konektoripregled.
Primjeri stvarne konfiguracije projekta
Poslovni stalak s 24 priključka
Podna mrežna prostorija treba samo spojiti nekoliko prekidača na usponska vlakna. 1U, 24-priključna LC/UPC patch ploča - ili unaprijed-završena ili sa spojnim spojnicama na maloj ladici - daje čisto krpanje s prednjim pristupom s viškom prostora. ODF bi ovdje bio izgubljen prostor i trošak.
144F FTTH telekom soba
Dolazni napojni kabel je usidren i uzemljen na okviru, svako vlakno je fuzijom-spojeno na SC/APC pigtail, labavost je namotana sa zaštićenim radijusom savijanja, a kablovi za spajanje vode do OLT-a. S ladicama za spajanje, usmjeravanjem i 144 završecima kojima se može upravljati godinama, s ODF-montiranim na stalak daleko je lakše živjeti nego slagati nekoliko malih ploča. U bliziniPLC razdjelnicihraniti distribucijsku mrežu; ako tražite pasivnu stranu, ovoFTTH pasivne komponentevodič je koristan kontrolni popis.
Kabliranje glavnog podatkovnog centra
40G/100G veze pokreću se na unaprijed-terminiranim MPO/MTP trunkovima prekinutim kazetnim patch panelima. Prioritet je gustoća priključka, polaritet i čisto usmjeravanje prema standardima-strukturirano kabliranje - bez spajanja - tako da je ovdje ploča bolja od ODF-a.
Okosnica zgrade (slojeviti dizajn)
Glavna prostorija s opremom koristi ODF za završetak i distribuciju usponskih vlakana između katova; svaki kat koristi patch panel za lokalne veze prekidača. Okosnica ostaje stabilna dok krpanje ostaje fleksibilno - i to je obično rješenje koje se najbolje održava za više-katne zgrade.
Kontrolni popis prije-kupnje: priključci, adapteri, ladice za spajanje i veličina police
| Parametar | Zašto je to važno | Patch panel fokus | ODF fokus |
|---|---|---|---|
| Broj vlakana/priključaka | Postavlja kapacitet i prostor za glavu | 12–48F danas, plus rezerva | 48–144F+ s prostorijom za module |
| Adapter i poliranje | Mora odgovarati biljci | LC/UPC gustoća | SC/APC za PON, plus LC |
| Kapacitet-ladice za spajanje | Štiti i čuva zglobove | Često jedan mali pladanj | Više ladica veličine prema broju |
| Vrsta nosača / nosača | Odgovara prostoru | 1U–2U ili zid | Stalak, zid, pod ili ormarić |
| Ulaz i pričvršćivanje kabela | Uklanja stres od vlakana | Lagano rasterećenje naprezanja | Stezaljka i uzemljenje za OSP kabel |
| Kontrola-radijusa savijanja | Gubitak i pouzdanost | Uredno usmjeravanje skakača | Prstenovi za usmjeravanje i pohranjivanje labavosti |
| Označavanje | Manje grešaka u održavanju | Oznake prednjih priključaka | Potpuni brojevi priključaka i spojeva |
| Prostor za glavu proširenja | Izbjegava potpunu zamjenu | Štedite U-prostor | Rezervni utori i prostor za ladice |
Uobičajene pogreške - i njihova cijena
-
Kupnja samo prema broju luka
- Dvije "48-port" jedinice mogu se potpuno razlikovati iznutra; možete završiti bez labavosti ili ladica i ploče koju je bolno održavati.
-
-
Korištenje obične patch ploče za teško spajanje
- Ladice se prelijevaju, vlakna se savijaju preko svoje granice, a zaštita spojeva trpi - kasnije pojavljivanje na površini kao gubitak ili isprekidane veze.
-
-
Ignoriranje smjera ulaska kabela
- Ulaz koji se bori s rasporedom mjesta opterećuje vlakna i čini instalaciju sporom i neurednom.
-
-
Miješanje konektora i politure bez plana
- Neusklađenost APC-na-UPC sama po sebi može uništiti povratni gubitak veze jednog-moda. Unaprijed odlučite LC/SC i UPC/APC i odmjerite kako ćete završiti s ovim pogledombrzi konektori naspram fuzijskog spajanja.
-
-
Ne ostavljajući prostor za proširenje
- Kada se broj poveća, puna jedinica bez rezervnih utora ili prostora u ladici znači zamjenu cijele stvari umjesto dodavanja.
FAQ
P: Je li ODF isto što i Fiber Patch Panel?
O: Ne. Njihove se funkcije preklapaju, ali patch panel je izgrađen za-završetak i krpanje na strani opreme, dok ODF dugoročno dodaje spajanje, zaštitu kabela, pohranjivanje i strukturiranu distribuciju.
P: Mogu li koristiti Fiber Patch Panel umjesto ODF-a?
O: Da, za jednostavne veze s malim brojem vlakana i malo ili bez spajanja. Jednom kada imate velike brojeve, dolazne dovodne kabele ili teške fuzijske spojeve, ODF je sigurniji izbor.
P: Uključuje li svaki fiber patch panel ladice za spajanje?
O: Ne. Mnogi su samo-adapteri, za-prethodnu ili premosnu upotrebu; drugi su spojeni-napunjeni ladicom za kikice. Provjerite specifikaciju prije nego što pretpostavite.
P: Koja je razlika između ODF-a i kutije za distribuciju vlakana?
O: ODF je veći glavni-razdjelni okvir, obično u zatvorenom prostoru i postavljen na stalak- ili pod-. Razvodna kutija je manja, često vanjska -kućišta bliža pretplatnicima koja također može sadržavati razdjelnik.
P: Koristi li se ODF samo u FTTH mrežama?
O: Ne. ODF-ovi su česti u središnjim uredima, sobama ISP-a i metrou i okosnicama poduzeća - posvuda gdje veliki-kabeli trebaju završetak, spajanje i distribuciju.
P: Trebam li odabrati SC ili LC adaptere?
O: Spoji biljku. LC za regale visoke-gustoće i podatkovne centre; SC, često SC/APC, za FTTH i telekom pristup.
P: Mogu li instalirati ODF u 19-inčni stalak?
O: Da. ODF-montirani na stalak standardni su za telekom sobe i OLT ormare; postoje zidne i podne verzije za druge prostore.
P: Što je bolje za podatkovni centar?
O: Obično vlaknaste ploče za spajanje - LC ili MPO/MTP - za krpanje na razini stalka-, s ODF-om samo tamo gdje veliko područje distribucije okosnice treba spajanje i zaštitu.
P: Uz 48 vlakana, trebam li odabrati patch panel ili ODF?
O: Ovisi o spajanju. Malo ili nimalo spajanja i tijesan prostor ukazuje na spoj-opterećenu ili unaprijed-završenu patch ploču. Dolazni napojni kabel koji treba potpuno spajanje, labavost i uzemljenje pokazuje na 48F ODF -, posebno ako očekujete da će porasti na 96F.
P: Što trebam provjeriti prije kupnje?
O: Broj vlakana i priključaka plus prostor za glavu, tip adaptera i poliranja, kapacitet-ladice za spajanje, tip nosača i jedinice za stalak, ulaz i pričvršćivanje kabela, kontrola-radijusa savijanja i shema označavanja.
Ako je posao čisto krpanje-na razini police, ploča za spajanje vlakana praktičan je,-isplativ izbor. Ako završavate veliki-kabel ili dolazne okosnice kojima je potrebno spajanje, zaštita, skladištenje i godine upravljanja distribucijom, ODF zaslužuje svoje mjesto. Velike mreže obično pokreću i - i ODF za glavnu distribuciju, patch panele opremu-stranu. Što god odredili, prije naručivanja potvrdite broj i visinu, vrstu adaptera i poliranja, kapacitet spajanja, veličinu nosača i stalka te ulaz kabela, tako da jedinica odgovara i današnjoj instalaciji i rastu sljedeće godine.
