Rješenja konektora LC vlakana visoke-gustoće: Uniboot vs. Gurni-Povuci

Stalak je skup, a zahtjevi za širinom pojasa stalno rastu. To je realnost. Nije pitanje trebate li gušću optičku infrastrukturu-već kako ćete je izgraditi bez stvaranja noćne more za održavanje.

Dva dizajna konektora LC vlakana pojavila su se kao rješenja: uniboot kabeli i push-pull konektori. Rješavaju različite probleme. Odabir pogrešnog košta vas vremena, novca ili oboje.

Uniboot pristup

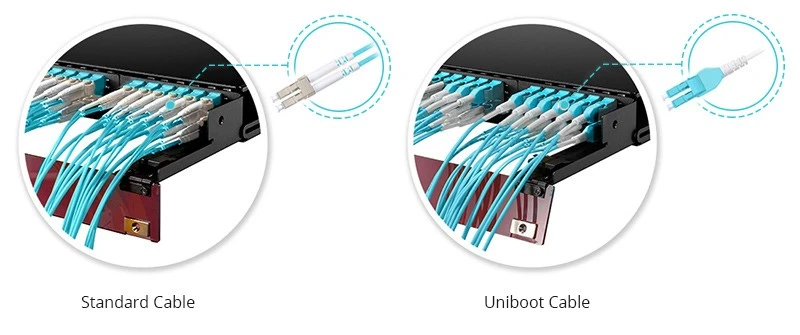

Standardni LC dvostruki patch kabel ima dva odvojena omotača od 3,0 mm koji idu jedan pored drugog, a svaki nosi jedno vlakno. Zamislite sada 48 onih naguranih u 1U kućište. Stražnja strana vaše police izgleda poput špageta, protok zraka je zagušen i sretno u traženju bilo čega.

Uniboot okreće tu skriptu. Oba vlakna prolaze unutar jednog omotača od 2,0 mm, završavajući u jedno jedinstveno kućište konektora. Gledate otprilike upola manju količinu kabela-ponekad bolje.

Evo gdje postaje praktično. Naš inženjerski tim proveo je testove gustoće na više tipova kućišta u prošlom kvartalu. Rezultati su bili prilično dosljedni:

Testiranje je provedeno s OM4 kabelima na temperaturi od 25 stupnjeva. CFM izmjeren na stražnjem ispuhu sa standardiziranom konfiguracijom ventilatora.

Brojevi kapaciteta izgledaju isto na papiru, ali svatko tko je radio s potpuno napunjenim HD panelom zna razliku. Sa standardnim duplexom, borite se s kabelima da biste popunili zadnjih 20% portova. Uniboot jednostavno... odgovara.

Promjena polariteta

U realnim-postavkama, pogreške polariteta često ostaju neotkrivene do završnih faza projekta. Čak i za potpuno označen i testiran 200-fiber Pod, pomak u zadnjoj minuti s A-B na AA polaritet rezultira katastrofalnom preradom ili veleprodajnom zamjenom kabela kada se koriste tradicionalni patch kabeli.

S tradicionalnim dvostrukim kabelima ili ponovno-završavate ili naručujete nove kabele. S promjenjivim uniboot konektorima, otvorite kućište, okrenete položaje vlakana i gotovi ste. Bez alata. Nema spajanja. Nakon što to učinite nekoliko puta, potrebno vam je oko 20 sekundi.

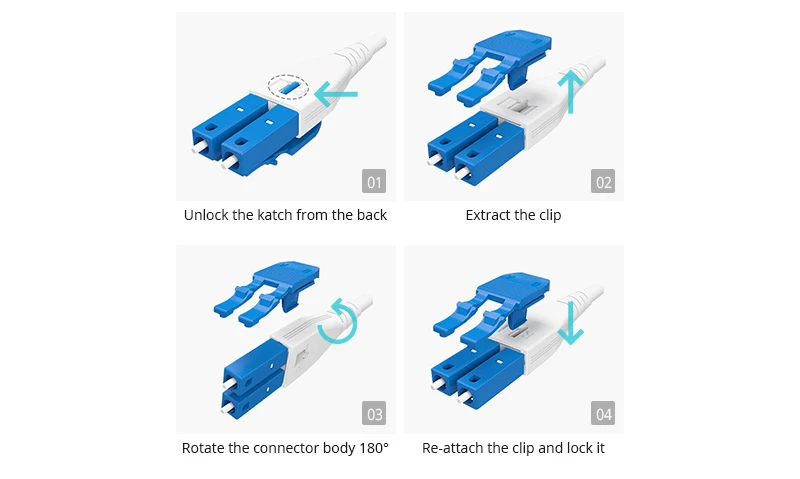

Mehanizam se razlikuje ovisno o proizvođaču, ali većina dizajna radi na istom principu-dva LC prstena mogu se premjestiti unutar kućišta kako bi se zamijenilo Tx i Rx poravnanje. Neki koriste preklopni mehanizam; drugi zahtijevaju da izvučete prstenove i ponovno ih umetnite okrenute naopako.

Push-Pull jezičak konektori

Drugi problem, drugačije rješenje.

Standardni LC konektori koriste bočni zasun-koji stisnete da biste ga oslobodili. Dobro radi kada imate razmak od prstiju. Ne radi kada su konektori naslagani na udaljenosti od 2 mm u ploči s 96 ulaza, a onaj koji vam je potreban nalazi se u sredini retka tri.

Gurni-jezičci za povlačenje premještaju mehanizam za otpuštanje. Umjesto da posegnete za bočnim zasunom, zgrabite produženi jezičak i povucite ravno unatrag. Jedna ruka. Jedan pokret. Susjedni priključci ostaju na mjestu.

Ovo je važnije nego što mislite. Mjerili smo tehničare koji su obavljali rutinske pomake zakrpa na identičnim pločama s 48-priključaka-jednu napunjenu standardnim LC-om, drugu s push-pull. Prosječno vrijeme za isključivanje i ponovno spajanje jednog priključka na sredini ploče:

n{0}} proba po vrsti konektora, mješovite razine iskustva među tehničarima

Ta razlika od 5 sekundi ne zvuči puno dok ne izvršite migraciju na 200 priključaka tijekom razdoblja održavanja. A ti slučajni prekidi veze? Svaki je potencijalni utjecaj na uslugu plus dodatno vrijeme za rješavanje problema.

Kada kombinirati oboje: Uniboot s Push-Pull

Neki proizvođači nude uniboot kabele s integriranim push{0}}pull jezičcima. Dobivate prednosti gustoće kabela plus pogodnosti pristupačnosti. To je vrhunska opcija-obično 30-50% skuplja od standardnog uniboot-a, ali za hiperrazmjerne implementacije gdje su troškovi rada manji od troškova materijala, matematika obično pali.

Na temelju našeg iskustva s implementacijom, ovo su profili korisnika koji najviše profitiraju od kombinacije uniboot + push-pull:

Korisnici patch panela ultra{0}}visoke-gustoće (UHD).

Kada pakirate 96 ili čak 144 LC porta u 1U otisak, standardni zasuni konektora postaju fizički nedostupni. Pri ovim gustoćama nije lijepo-imati-jezičke za guranje-povlačenje-oni su minimum za praktičan rad. Vaši prsti doslovno ne mogu doprijeti do bočnog zasuna kada su konektori tako čvrsto naslagani.

AI računalni klasteri i HPC okruženja

Radna opterećenja AI obuke su-osjetljiva na kašnjenje i-kabliranje-intenzivna, često uključuju masovne 400G/800G probojne implementacije. Za spine-leaf arhitekture koje podržavaju GPU klastere, preporučujemo ovu kombinaciju u cijelom temeljnom sloju. Ova okruženja imaju stalno podešavanje veze i brzo širenje kapaciteta-potrebni su vam konektori koji neće usporiti vaš operativni tim.

Prilagođena rješenja za AI/HPC implementacije

Kabliranje GPU klastera ima jedinstvene zahtjeve: velik broj priključaka, ograničenja uskog radijusa savijanja i pitanja upravljanja toplinom. Nudimo prilagođene{1}}komplete kabela dizajnirane posebno za vaš raspored stalaka-uključujući odgovarajuće-snopove duljine za spoj-na-GPU veze koje smanjuju opuštenost kabela i povećavaju protok zraka. Unaprijed-označeno i-bojno kodirano prema funkciji (mreža za pohranu, GPU međusobno povezivanje, mreža za upravljanje) za ubrzavanje implementacije.

Pružatelji usluga kolokacije i upravljanje daljinskim upravljanjem

Ako vaš poslovni model ovisi o -velikim MAC-ovima (premještanjima, dodavanjima, promjenama) koje provode tehničari na daljinu, izbor konektora izravno utječe na stope pogrešaka. Prebacivanje polariteta jednim-klikom na uniboot konektore može smanjiti pogrešne konfiguracije polja za 80% ili više. To je manje prijava problema uzrokovanih obrnutim polaritetom i manje izgubljenog vremena na osnovno rješavanje problema.

Preinake naslijeđenih objekata s toplinskim ograničenjima

U starijim podatkovnim centrima gdje su kabelske police već popunjene i gdje su putovi protoka zraka ugroženi, zamjena na uniboot trenutačno oslobađa otprilike 50% prostora za kabelske kanale. Poboljšani protok zraka kroz stražnju stranu ormara može znatno smanjiti troškove hlađenja-vidjeli smo slučajeve u kojima je ova jedna promjena smanjila temperature vrućih-prolaza za nekoliko stupnjeva.

Rješenja koja odgovaraju vašem stvarnom problemu

Ne treba svaka implementacija najljepšeg priključka. Evo kako obično oblikujemo razgovor s kupcima:

Vaša glavna glavobolja je zagušenje kabelske staze

Uniboot je vaš odgovor. Smanjenje promjera kabela od ~50% znači da vaše kabelske police i okomiti upravljači zapravo imaju prostora za disanje. Bonus: smanjena težina kabela s vremenom manje opterećuje konektore.

Tipično pristajanje:ToR preklopnici, redovi poslužitelja visoke{0}}gustoće, svugdje gdje izvodite 50+ patch kabele kroz isti put.

Vaša glavna glavobolja je pristupačnost panela

Push{0}}pull jezičci to rješavaju. Ako vaši tehničari redovito rade u potpuno-napunjenim pločama i vidite kolateralne prekide veze ili čujete pritužbe o pristupu, ovo je rješenje.

Tipično pristajanje:Jezgrene/agregacijske patch ploče,-sobe za sastanke, bilo koja ploča koja ostaje 80%+ popunjena i vidi redovitu MAC aktivnost.

Vaša glavna glavobolja je upravljanje polaritetima

Zamjenjivi uniboot konektori eliminiraju potrebu za skladištenjem višestrukih polariteta kabela i sprječavaju pogreške pri završavanju na terenu. Ako ste ikada morali preko noći isporučiti kutiju A-A kabela jer je netko naručio A-B, znate vrijednost ovdje.

Tipično pristajanje:Nove implementacije s neizvjesnim ili razvijajućim zahtjevima za polaritet, organizacije koje standardiziraju jedan SKU kabela za jednostavnost inventara.

Program inventara jednog-SKU-a

Umorni ste od upravljanja višestrukim polaritetima i duljinama kabela? Možemo vam pomoći da standardizirate promjenjive uniboot konektore s odabranim odabirom duljine (obično 1 m, 2 m, 3 m, 5 m) koji pokriva 95%+ slučajeva upotrebe. Smanjite složenost inventara, eliminirajte pogreške u naručivanju i pojednostavite obuku za svoj operativni tim.

Gradite za 400G/800G i više

LC optički konektor neće uskoro nestati-400G-FR4 i 400G-LR4 primopredajnici koriste LC duplex sučelja i oni su okosnica većine 400G implementacija za poduzeća. Ali zahtjevi za gustoćom pri ovim brzinama čine upravljanje kabelima kritičnim.

Za 400G breakout aplikacije-gdje se jedan QSFP-DD priključak širi na 4x100G poslužiteljske veze-uniboot kabeli s push-pull jezičcima daju vam najčišću instalaciju. Smanjena veličina kabela ostavlja prostora za povećani protok zraka koji zahtijevaju primopredajnici veće-snage.

400G/800G prilagođena rješenja za prodor

Brzi-probojni kabeli mjesto je gdje prilagodba donosi najveću vrijednost. Proizvodimo:

MTP{0}}to-LC prekidni pojasevi s prilagođenim duljinama nogu usklađenim s vašom specifičnom geometrijom nosača

Bakreni-sklopovi izravnog spajanja (DAC) i aktivni optički kabeli (AOC) u ne-standardnim duljinama

Hibridni kabelski svežanj koji kombinira različite vrste konektora (MTP-8 na LC, MTP-12 na LC, itd.) za opremu mješovite generacije

Opcije konektora s niskim-gubicima (Manje od ili jednako 0,15dB IL) za prošireni-domet ili više-hop aplikacije

Svaki sklop je 100% testiran prema vašim specifikacijama prije otpreme-uključeni su uneseni gubitak, povratni gubitak i provjera polariteta.

Stvarni{0}}svjetski scenariji primjene

Različita okruženja naglašavaju različite aspekte izvedbe konektora. Evo što smo vidjeli da funkcionira u različitim vrstama implementacije:

Hyperscale podatkovni centri

Ovi objekti optimiziraju radnu brzinu. Kada postavljate tisuće veza tjedno, radna komponenta dominira ukupnim troškom. Uniboot s karticama za guranje-povlačenje sve je više standard za nove verzije-unaprijed premija brzo se vraća kroz bržu implementaciju i smanjene stope pogrešaka.

Tipične specifikacije:OS2 single-mode, 2.0mm uniboot s push-pull, promjenjivim polaritetom, unaprijed-testirano i označeno. Duljine su standardizirane na 1 m, 2 m, 3 m i 5 m kako bi se smanjila složenost inventara dok se pokriva većina scenarija-na-stalka.

Prilagođeni program Hyperscale

Za implementacije od 10,000+ kabela, nudimo:

Opremanje po policama ili podovima: unaprijed-razvrstani snopovi kabela pakirani točno prema potrebi za svaku zonu instalacije

Prilagođeno označavanje: Vaša nomenklatura, vaša shema boja, tiskana u tvornici

Isporuka u fazama: dostava prema vašem rasporedu, a ne prema našim-tjednim sniženjima usklađenim s vašim fazama implementacije

Namjenski međuspremnik inventara: sigurnosne zalihe koje se čuvaju u našem objektu, dostupne za slanje istog-tjedna

Primjenjuju se količinske cijene. Kontaktirajte nas za detalje programa.

Podatkovni centri poduzeća

Mješovita infrastruktura i duži ciklusi osvježavanja znače da često radite s postojećim standardima konektora. Praktičan pristup obično je višeslojni: uniboot ili push{1}}pull u ormarima visoke-gustoće, standardni duplex u područjima manje-gustoće gdje premija nije opravdana.

Ako naknadno opremate postojeće postrojenje, prvo usmjerite implementaciju uniboot-a na puteve najveće-zagušenja. Trenutno olakšanje često opravdava proširenje pristupa.

Početni kompleti za poduzeća

Niste spremni posvetiti se potpunoj-migraciji visoke gustoće? Nudimo komplete za procjenu koji sadrže kombinaciju uniboot i push-pull kabela uobičajenih duljina. Testirajte ih u svom okruženju, primite-povratne informacije od svog tima, a zatim se s povjerenjem proširite.

Telekom središnji uredi i Colo Meet-Me Rooms

Pouzdanost i standardizacija ovdje pokreću odluke. Mnogi prijevoznici održavaju odobrene popise dobavljača s određenim specifikacijama konektora. Push-pull jezičci posebno su vrijedni u okvirima za optičku distribuciju gdje tehničari trebaju pristupiti pojedinačnim vezama bez utjecaja na susjedne strujne krugove pod naponom.

Više{0}}priroda colo okruženja s više stanara također stvara zahtjeve za odgovornošću-čiste prijenose konektora između pružatelja usluga su važne, a push-pull dizajni smanjuju rizik od slučajnih smetnji tijekom{-povezanosti.

Carrier{0}}Grade Proizvodnja po narudžbi

Podržavamo prilagođene specifikacije koje zahtijevaju glavni prijevoznici i kolo operateri:

Usklađenost s određenim pragovima unesenog gubitka i povratnog gubitka

Prilagođene boje jakne za identifikaciju stanara

Produženo ispitivanje izdržljivosti (1000+ ciklusa parenja)

Puna dokumentacija o sljedivosti po kabelu

RoHS, REACH i regionalni certifikati sukladnosti

Već ste na popisu odobrenih dobavljača? Javite nam svoje zahtjeve-mi ćemo ih točno uskladiti.

Specifikacije koje su zapravo važne

Kada procjenjujete opcije konektora za LC vlakna, evo što trebate tražiti osim marketinga:

Insercijski gubitak

Industrijski standard za nasumično uparivanje je manje od ili jednako 0,30 dB. Premium konektori pogađaju manje od ili jednako 0,15 dB u odnosu na glavnu referencu. Strože specifikacije važnije su jer proračuni veza postaju sve tanji pri višim brzinama prijenosa podataka.

Da stavimo 0,30 dB u perspektivu: to je otprilike jednako dodavanju 120 metara standardnog jedno-modnog vlakna vašoj vezi. Nije katastrofalno za jednu vezu, ali se zbraja kada lančano povezujete više točaka zakrpa.

Prilagođene specifikacije gubitaka

Za aplikacije koje zahtijevaju strože tolerancije-duge-veze, DWDM sustave ili -arhitekture s više skokova-nudimo kabele proizvedene i testirane na manje od ili jednako 0,15dB ili čak manje od ili jednako 0,10dB unesenog gubitka. Svaki se kabel isporučuje s pojedinačnim izvješćem o ispitivanju koje prikazuje stvarne izmjerene vrijednosti, a ne samo "prošao/nije prošao" prema generičkom pragu.

Povratni gubitak

Veći ili jednak 50dB za UPC poliranje, Veći ili jednak 60dB za APC. Manji povratni gubitak (veći broj dB) znači manju refleksiju signala natrag prema izvoru-što je kritično za analogni video, DWDM i neke-brze digitalne aplikacije.

Mehanička izdržljivost

Potražite 500+ ocjene ciklusa parenja. U okruženjima s visokim-MAC-om, konektori vide mnogo akcije. Jeftini konektori počinju se degradirati nakon 200-300 ciklusa; kvalitetni konektori održavaju specifikacije kroz 1000+.

Mogućnosti produžene trajnosti

Za okruženja s iznimno visokom MAC aktivnošću (trgovački prostori, objekti za emitiranje, ispitni laboratoriji), nudimo konektore ocijenjene za 1500+ ciklusa spajanja s provjerenim zadržavanjem performansi. Raspitajte se o našem-programu spajanja produljenog vijeka trajanja.

Kratka riječ o održavanju

Visoka-gustoća znači više priključaka u manje prostora, što znači više mogućnosti za kontaminaciju. Jedna čestica prašine na čeonoj površini ferule može povećati uneseni gubitak za 1dB ili više-što je jednako dodavanju 400 metara vlakana vašoj vezi.

Rješenje je jednostavno, ali se ne-može pregovarati: pregledajte i očistite svaki konektor prije spajanja. Čistači jednim-klikom rade za brzo održavanje; za tvrdoglavu kontaminaciju, IPA{3}}navlažene maramice-bez dlačica nakon kojih slijede suhe maramice. Uvijek pregledajte nakon čišćenja kako biste potvrdili.

Ako vaš tim već ne radi ovo religiozno, počnite. Sprječava više ulaznica za probleme nego bilo koja druga pojedinačna praksa.

Kada se premija isplati?

Razgovarajmo o brojkama. Raspon cijena između vrsta konektora je stvaran, ali često manji nego što ljudi pretpostavljaju:

Cijene približne; značajno varira ovisno o volumenu, vrsti vlakana i dobavljaču.

Izračun -rentabilnosti uvelike ovisi o vašim stopama rada i opsegu implementacije. Za implementaciju od 1000 kabela gdje uniboot štedi 2 minute po kabelu tijekom instalacije, gledate otprilike 33 sata uštede rada. Uz 75 USD/sat punog troška tehničara, to je 2500 USD - često dovoljno da pokrije premiju konektora s preostalom maržom.

Ono gdje matematika postaje uvjerljiva je tekuće održavanje. Ako u vašem objektu dođe do 50 premještanja zakrpa mjesečno, a jezičci push{2}}pull štede 5 sekundi po potezu i istovremeno sprječavaju jedno slučajno prekidanje veze mjesečno, zbraja se kumulativna vrijednost tijekom 5-godišnjeg životnog ciklusa infrastrukture.

TCO studija slučaja: financijski podatkovni centar-srednje veličine

Nedavno smo dovršili potpunu analizu ukupnog troška vlasništva za klijenta financijskih usluga koji migrira svoju infrastrukturu privatnog oblaka. Evo kako su izgledale prave brojke:

Profil implementacije:

Veličina objekta: ~120 ormara

Opseg: prespojni sloj jezgre do distribucije, 5000 LC-LC patch kabela

Usporedba: Standardni dvostrani LC u odnosu na uniboot s jezičcima za povlačenje-

Usporedba troškova:

Rad izračunat na 75 USD/h s punim opterećenjem. Oporavak od nezgode uključuje vrijeme tehničara plus procijenjeni učinak na poslovanje.

Unaprijed premija za materijal u biti je nadoknađena uštedom rada na instalaciji u prvoj godini. Do treće godine, klijent je bio ispred-i pet-godišnji TCO pokazao je gotovo 24.000 USD uštede na relativno skromnoj implementaciji. Za veće objekte ili one s većim volumenom MAC-a, vremenska traka ROI-a značajno se sažima.

Prilagođena TCO analiza

Želite li vidjeti brojke za svoje specifično okruženje? Nudimo besplatno TCO modeliranje za kvalificirane prilike. Navedite svoj profil pogona-broj ormarića, MAC volumen, stope rada, trenutne vrste konektora-i mi ćemo napraviti prilagođenu usporedbu koja prikazuje predviđene troškove i vremenski okvir povrata.

Upućivanje poziva

Evo stabla odlučivanja kroz koje vodimo klijente:

Najčešća greška koju vidimo? Pre-preciziranje u područjima niske-gustoće dok-preciziranje gdje je to zapravo važno. Postrojenje koje postavlja vrhunske priključke posvuda baca novac. Postrojenje koje štedi na konektorima u njihovim agregacijskim pločama s 96 priključaka stvara buduće glavobolje. Uskladite rješenje sa specifičnim ograničenjima u svakoj zoni vaše infrastrukture.

Za organizacije koje standardiziraju specifikacije konektora za više objekata, postupak odabira konektora za optička vlakna ima koristi od praktične-procjene sa stvarnim konfiguracijama panela. Kompleti uzoraka neka vašem timu osjete razliku prije nego što se obveže na veliku narudžbu.

Usluge savjetovanja o dizajnu

Planirate novu izgradnju ili veću nadogradnju? Naš tehnički tim može pregledati topologiju vaše mreže i preporučiti strategiju konektora optimiziranu za vaše specifične zahtjeve:

Razvoj popisa materijala: Potpuni rasporedi kabela s duljinama, količinama i specifikacijama

Optimizacija prilagođene duljine: Smanjite otpad i poboljšajte estetiku pomoću kabela odgovarajuće-veličine

Planiranje implementacije u fazama: dajte prioritet zonama visokog-utjecaja, odgodite nadogradnje-niže vrijednosti

Pisanje specifikacija: pomozite svom timu za nabavu da izda jasne, točne Zahtjeve za ponudu

Ova je usluga besplatna za projekte koji premašuju prag minimalne količine.

Što je sljedeće

LC fiber konektor već je dva desetljeća radni konj za podatkovne centre i neće uskoro nikamo otići. Ali način na koji implementiramo LC razvija-gušće ploče, skučeni prostori, veće brzine prijenosa podataka. Uniboot i push{3}}pull dizajni izravni su odgovori na te stvarnosti.

Ako planirate infrastrukturu koja treba skalirati sa 100G danas na 400G ili 800G sutra, odluke o konektorima koje sada donesete ili će podržati taj rast ili ga ograničiti. Ispravan rad unaprijed je jeftiniji od kasnijeg naknadnog opremanja.

Pitanja o specifičnim konfiguracijama ili vam je potrebna pomoć u specificiranju implementacije? Naš tehnički tim vidio je većinu rubnih slučajeva i može vas uputiti na ono što radi u sličnim okruženjima.

Reference

Udruga telekomunikacijske industrije. TIA-568.3-D: Standard za kabele i komponente optičkih vlakana.

IEC 61754-20:2012 - Uređaji za međusobno povezivanje optičkih vlakana i pasivne komponente – Sučelja optičkih konektora – Obitelj konektora tipa LC.

Corning Optical Communications. "800G: Što operateri podatkovnih centara trebaju znati." Tehnički sažetak, 2024.

IEEE 802.3cu-2021 - Standard za Ethernet dopunu: Fizički slojevi i parametri upravljanja za rad od 100 Gb/s i 400 Gb/s preko Single{4}}Mode vlakna.
