Kako odabrati pletenicu od optičkih vlakana: Specifikacije i vodič za kupce

Stavite dvije podatkovne tablice dobavljača jednu do druge i obje će se čitatiIL Manje ili jednako 0,3 dB, RL Veće ili jednako 50 dB. Naručite iz oba, spojite ih u isti ODF, a izmjereni proračuni veza mogu se razlikovati. Dvije specifikacije optičkih vlakana mogu navoditi ista ograničenja dok opisuju materijalno različite proizvode, jer broj napisan bez metode mjerenja nije specifikacija. To je marketinška tvrdnja.

Taj jaz je mjesto gdje počinje većina sporova oko isporuke. Jednom kada je ladica zatvorena i OTDR trag je ispred kupca, nitko ne može retroaktivno odlučiti je li navedenih 0,3 dB izmjereno u odnosu na referentni kabel ili kao nasumična spojena vrijednost, jesu li adapteri u ploči u istoj klasi performansi kao i konektori, ili prema kojem je izdanju krajnjeg-standarda za pregled lica tvornica ocjenjivala.

Ovaj vodič ne objašnjava što je pigtail ili kako se razlikuje od patch kabela. Taj je razlog već pokriven u našoj bilješci orazlika između fiber pigtail-a i patch kabela. Ono što slijedi je uže: devet redaka koji pripadaju specifikaciji, što svaki od njih zapravo kontrolira i što se događa na mjestu kada jedan od njih ostane prazan.

Sve ispod mapira se na jedno od ovih polja. Ako vaš RFQ navodi svih devet, dva dobavljača navode isti proizvod i usporedba cijena postaje smislena. Ako navodi četiri, uspoređujete ponude za različite proizvode.

Imena polja laka su polovica. Izvedivi Zahtjev za ponudu sadrži tri stupca umjesto jednog, postavljajući zahtjeve kupca, odgovor dobavljača i dokaze o prihvaćanju za svaku od devet specifikacija optičkih vlakana, jer je polje koje dobavljač smije ostaviti praznim polje o kojem odlučujete u tvornici, a ne vi. Koji je dokaz o prihvaćanju vrijedan zahtjeva za svaku liniju je ono što utvrđuje ostatak ovog članka.

Specifikacije Linije 1 i 2: Jednomodni u odnosu na višemodni fiber Pigtail odabir i sučelje konektora

"Jedan-način" nije specifikacija. Jednomodni optički pigtail izgrađen na standardnom G.652D ponaša se drugačije od onog izgrađenog na G.657A2, čija smanjena osjetljivost na makrosavijanje tolerira čvršće namotavanje. Gdje geometrija ladice dopušta da labavost bude znatno iznad specificiranog minimalnog radijusa savijanja vlakna, G.652D je točan i jeftiniji odgovor. U kompaktnim FTTH priključnim kutijama, zidnim -kućištima i gustim kazetama gdje je zavojnica prisiljena blizu te granice, specificiranje G.657A1 ili A2 smanjuje rizik od-gubitka na makrosvoju koji proizvodi povremeno ponašanje ovisno o-temperaturi, koje je vrlo teško pratiti nakon što se okvir popuni.



Dva odvojena pitanja skupljaju se u jedno na strani multimoda. Geometrijska kompatibilnost je na prvom mjestu: vlakna od 50/125 µm (OM3, OM4, OM5) međusobno se fizički povezuju, dok njihovo spajanje s 62,5/125 µm OM1 stvara neusklađenost veličine jezgre-koja se ne može ispraviti samo poboljšanjem poravnanja spojeva. Modalna širina pojasa je druga i neovisna: kanal izgrađen od mješovitih stupnjeva radi na najnižoj efektivnoj modalnoj širini pojasa u sebi, tako da se OM4 veza koja tiho sadrži OM3 višemodni optički kabel mora provjeriti u odnosu na stvarnu duljinu i brzinu linije umjesto da se smatra prihvatljivom.

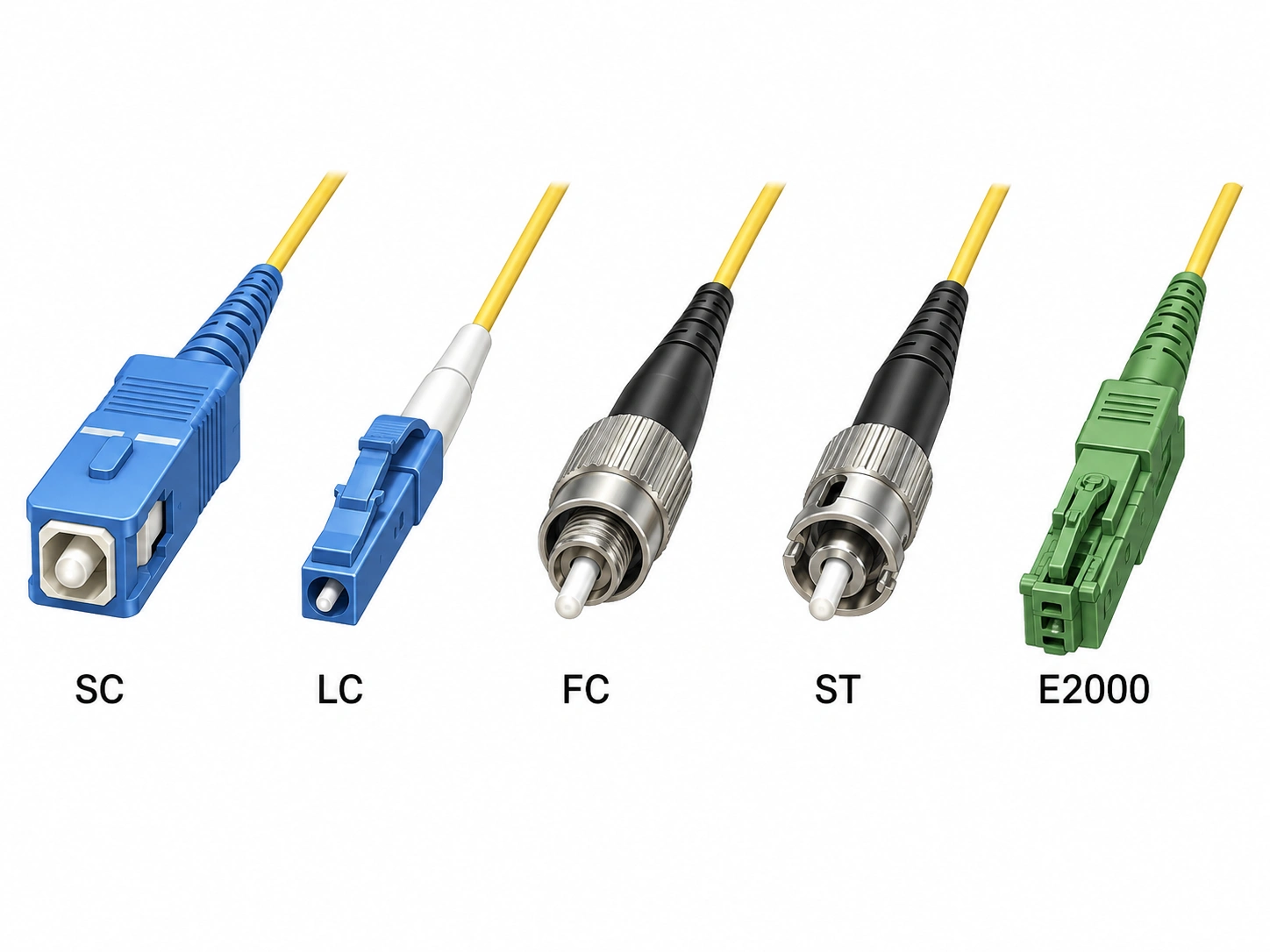

Izbor konektora je više mehanički nego optički. LC dominira pločama visoke-gustoće jer udvostručuje broj priključaka po jedinici stalka, SC ostaje standardan za GPON i veći dio FTTH pristupnog sloja, a FC ustraje u testiranju i mjerenju te u starijim telekom okvirima. Prije nego što se udaljite od toga,navojno FC sučelje i gdje još uvijek zaslužuje svoje mjestovrijedi provjeriti. E2000 se pojavljuje tamo gdje je obavezno sučelje s visokim-povratnim-gubicima. Ono što je važno u liniji specifikacija je imenovanje primjenjivog IEC 61754 dijela zajedno s obitelji konektora, jer to je ono što definira geometriju spajanja za koju su napravljeni vaša ploča i adapteri.

Čeona strana UPC-a je kupolasta i ravno se spaja sa svojim dvojnikom. Krajnja strana APC-a brušena je pod kutom od 8 stupnjeva, što usmjerava reflektirano svjetlo iz jezgre u omotač. Praktična posljedica je povratni gubitak. Sučelja pod kutom navedena su u području veće od ili jednako 60 dB kada su spojena, a sučelja fizičkog{5}}kontakta oko područja većeg ili jednakog 50–55 dB, a razlika je najvažnija tamo gdje reflektirana snaga aktivno degradira signal, što znači PON i FTTx distribuciju, CATV preklapanja, DWDM i analogni RF prijenos. Za poslovni LAN, standardne digitalne podatkovne veze i većinu kanala podatkovnog centra s jednim-načinom rada, dovoljan je UPC optički pigtail koji ispunjava zahtjev povratnog gubitka od 50 dB, pod uvjetom da se vlastita tolerancija refleksije primopredajnika provjerava, a ne pretpostavlja.

Poljski tip nije polje za-stavku, to je polje za -širi kanal. Pigtail, adapter, port patch panela i sučelje opreme moraju se slagati, a Zahtjev za ponudu trebao bi navesti poliranje za svaki fibertail pigtail i svaki adapter u kanalu, a ne pretpostaviti da će instalater primijetiti. Geometrija sučelja iza kuta obrađena je u našoj raščlambikako se APC konektori razlikuju od UPC-a.

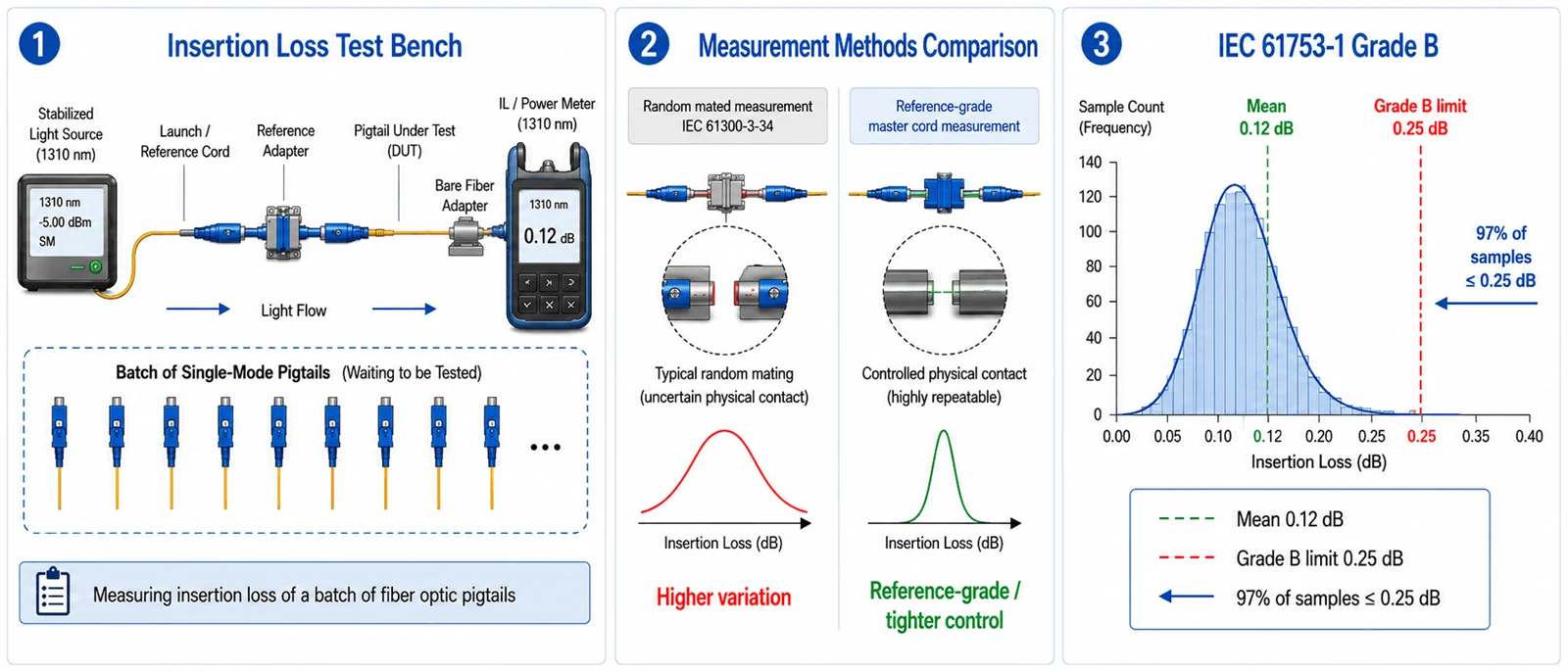

Uneseni gubitak za par konektora može se okarakterizirati na dva načina. Mjereno u odnosu na referentni-glavni kabel (podešeni, strogo kontrolirani konektor koji se čuva za mjeriteljstvo), proizvodni konektor daje laskavu brojku. Mjereno kao aslučajni drug, gdje je bilo koji konektor iz serije spojen s bilo kojim drugim, distribucija se proširuje, jer se položaji jezgre dvaju prstenova više ne kompenziraju idealnim partnerom. Oba broja su iskrena i nisu isti broj, zbog čega je standard gubitka umetnutog pletenice optičkih vlakana koji navodite važniji od znamenke koju navodite.

IEC 61753-1 razrješava dvosmislenost definiranjem stupnjeva prigušenja statistički, na temelju slučajnog odabira, s metodom mjerenja utvrđenom kao IEC 61300-3-34. Stupanj B je specificiran kao srednja vrijednost na ili ispod 0,12 dB s maksimumom od 0,25 dB za najmanje 97% uzoraka, stupanj C s maksimalnim 0,50 dB s prosjekom od 0,25 dB, a stupanj D s maksimalno 1,0 dB. Jedan uzorak koji prolazi pri 0,3 dB u odnosu na referentni kabel daleko je slabija izjava od serije koja zadovoljava stupanj B. Citirajte standard s njegovim trenutnim izdanjem i dopunom u RFQ retku, na isti način na koji biste citirali bilo koji drugi dokument o prihvaćanju.

Jedna se razlika stalno gubi, uključujući i podatkovne tablice dobavljača koji bi trebali znati bolje.Stupnjevi prigušenja i stupnjevi povratnog gubitka dvije su paralelne ljestvice, a ne jedna.Ocjene slova B, C i D opisuju uneseni gubitak. Povratni gubitak specificiran je zasebno, s ukošenom-razinom sučelja definiranom na Većoj ili jednakoj 60 dB spojenoj. Pisanje "Razred B" na Zahtjevu za ponudu stoga ne govori ništa o refleksiji, a pletenica od optičkih vlakana može zadovoljiti ocjenu B dok nosi sve povratne gubitke koje je dobavljač odlučio izgraditi. Navedite oboje.

Stupanj B zahtijeva kontroliranu orijentaciju jezgre

Postizanje stupnja B dosljedno obično zahtijeva kontrolu mjesta na kojem se nalazi jezgra vlakna u odnosu na os prstena, što u praksi znači da montažer usmjerava i fiksira prsten tako da ekscentricitet jezgre pada u poznatom smjeru. Dobavljač bez tog koraka može proizvesti dobar uzorak. Proizvodnja dobradistribucijaje drugačija sposobnost, zbog čega su revizije serije IEC 61755-3 iz 2024. formalizirale statistiku ekscentričnosti jezgre za ta sučelja.

Adapter je dio mjerenog priključka

Čahura je ono što drži dva prstena koaksijalnim, tako da labavi-adapter tolerancije može spriječiti da sklopljena veza postigne predviđenu distribuciju prigušenja čak i kada je vrhunska optička spojnica u stupnju. Provjerite kao spojenu vezu, a ne kao komponentu. To je lako promašiti upravo zato što dolazna inspekcija obično testira samo pigtail.

Ispod brojeva gubitaka nalaze se geometrijski parametri koji ih proizvode: radijus zakrivljenosti, pomak vrha (koliko se najviša točka kupole nalazi od osi vlakna) i visina vlakna, izbočenje ili podrezani dio vlakna u odnosu na prsten. Zajedno određuju dodiruju li se dvije jezgre pod opterećenjem opruge. Ovo su rezultati procesa poliranja, a ne dizajnerski izbori, zbog čega su oni najbrži način za razlikovanje kontrolirane proizvodne linije od one podugovorene.

Čistoća je druga polovica. Kon-češnja kontaminacija stalno se identificira u cijeloj industriji kao vodeći uzrok kvara u instaliranim optičkim mrežama, a na 9 µm single{3}}modnoj jezgri čestica koja se nalazi u području jezgre može uzrokovati ozbiljno prigušenje ili refleksiju, a ne marginalnu. Također ima tendenciju da se pokaže kao degradirani povratni gubitak prije nego što se pokaže kao degradirani uneseni gubitak, tako da očitanje-mjerača snage može biti unutar specifikacije dok koherentni ili pojačani sustav već troši marginu.

Optička izvedba je glavna, a vizualni pregled ne stoji sam

Treće izdanje IEC 61300-3-35 iz 2022. izravno navodi da je vizualni pregled dodatak, a ne zamjena, mjerenju prigušenja i povratnog gubitka. Ide i dalje: konektor koji je očišćen od labavih ostataka i još uvijek nije prošao vizualni pregled ne odbacuje se automatski ako zadovoljava specificirane optičke performanse (IEC). Klauzula Zahtjeva za ponudu koja glasi "odbiti zbog vizualnog kvara" stoga je u suprotnosti s trenutačnim standardom. Napišite pravilo prihvaćanja na način kako ga standard piše, s nadzorom plus optičkom kvalifikacijom i optičkim performansama.

Navedite godinu izdanja jer su se kriteriji pomaknuli

Treće izdanje uklonilo je zahtjeve inspekcije za zone C i D i prepisalo dijelove kriterija za zone A i B. "U skladu s IEC 61300-3-35" bez datuma je stoga neprovediv, jer dobavljač i kupac mogu ocjenjivati ​​prema različitim skupovima pravila i oboje govore istinu (Fluke mreže).

Automatizirajte ocjenjivanje i tretirajte ambalažu kao dio specifikacije

Ljudska procjena prošao/nije prošao ovisi o tehničaru, ambijentalnom svjetlu i zaslonu, zbog čega odluke o prihvaćanju nisu-reproducibilne, dok automatizirana analiza slike daje rezultat koji se može priložiti skupnom zapisu. Pakiranje je važnije nego što izgleda: ne-hermetičko pakiranje nije dugoročno jamstvo-čistoće, pa se neotvoreno ne smije čitati kao čisto. Kapice za zaštitu od prašine i način pakiranja spadaju u tehnički list optičkih vlakana, a pregled na terenu prije spajanja ostaje obavezan bez obzira na to koliko dobro izgledaju tvornički podaci.

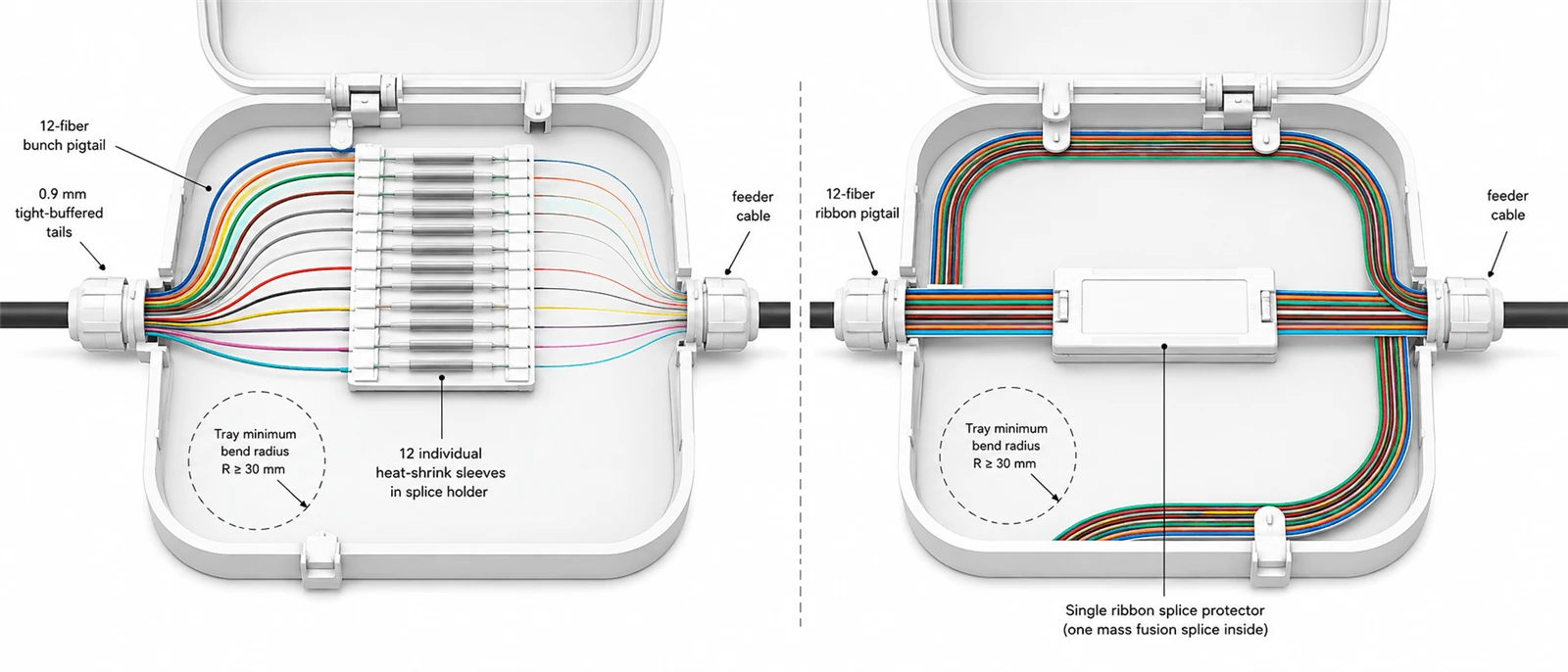

Struktura se bira prema kućištu. 0,9 mm čvrsta{2}}puferirana konstrukcija zadana je za rad sa spojenim-ladicama jer se usmjerava i namotava u ograničenim ladicama, dok konstrukcije s omotačem od 2,0 mm i 3,0 mm dodaju zaštitu od gnječenja i rastezanja tamo gdje se repom više puta rukuje ili napušta kućište. Teže jakne znatno je teže namotati unutar ladice izgrađene oko malog minimalnog radijusa, što je praktično ograničenje koliko daleko možete ići na toj ljestvici. Između dviju metoda spajanja postoji stvarna odluka: snop optičkih vlakana od 12 vlakana spaja se pojedinačno, što odgovara mješovitim ili faznim završecima, dok se vrpca završava masovnom fuzijom, što je dramatično brže u razmjeru, ali zahtijeva vrpčasto vlakno na dolaznoj strani i odgovarajući zaštitni režim spajanja. Naručivanje vrpce u pogon prekinut za pojedinačno spajanje pretvara uštedu rada u radnu kaznu.

Oznaka u boji od 12 vlakana može slijediti TIA-598 ili IEC konvenciju, ovisno o specifikaciji projekta. Imenujte standard u retku specifikacije umjesto da pišete "standardne boje" i provjerite ga u odnosu na redoslijed koji je već instaliran u okviru, jer okvir popunjen prema dvije konvencije čini svaki budući trag greške sporijim. Ta provjera pripada pri prihvaćanju ODF-a i upravljanju vlaknima, a ne pri prvom kvaru.

Duljina je polje koje se najčešće popunjava iz navike, a to je aritmetika, a ne preferencija. Uzmite putanju usmjeravanja od točke spajanja do završetka, dodajte labavost potrebnu ladici za namotavanje na specificiranom minimalnom radijusu savijanja, dodajte dopuštenje za uslugu, a zatim zaokružite na sljedeći standardni korak. Radna ilustracija: ruta od 1,2 m, dvije zavojnice u ladici čiji je navedeni minimalni radijus 30 mm (otprilike 0,19 m vlakana po zavoju, dakle 0,38 m), plus 0,1 m na završetku, daje 1,68 m, što postaje redoslijed od 2,0 m. Naručite ispod toga i vlakno se gura preko svoje granice savijanja, stvarajući prigušenje koje se pojavljuje tek nakon što se ladica zatvori. Redoslijed znatno iznad njega i višak zagušuje kasetu, ometajući kasniji rad. Ista aritmetika odlučuje ima li samo kućište kapacitet, što je točka u kojojpatch panel i izbor kućištaprestaje biti odvojena odluka od specifikacije optičkih vlakana.

Odabir jakne prije svega ovisi o vatrogasnom kodu. PVC je uobičajeno ponuđen materijal-opće namjene, LSZH optički kabel je specificiran tamo gdje su regulirani toksičnost dima i neprozirnost u zatvorenim nastanjenim prostorima, a oznake OFNR i OFNP primjenjuju se tamo gdje se provode popisi uspona i opterećenja. To su odluke o usklađenosti, a ne o učinku. Napišite popis koji zahtijeva vaš lokalni građevinski, električni i protupožarni kodeks umjesto naziva materijala, jer se zahtjevi razlikuju ovisno o jurisdikciji i specifikaciji projekta.

Standardni unutarnji optički pigtail nije izgrađen za izravnu vanjsku izloženost i radije bismo to rekli prije narudžbe nego nakon. Nedostaje mu UV{1}}stabilan,-otporan omotač i pojačanje potrebno da preživi promjene temperature, ulazak vlage i mehanički stres. "Vanjski" također nije jedan od uvjeta, a oklopljeno i vodootporno nisu zamjenjivi odgovori. Izloženost UV zračenju utječe na kemiju plašta, stajaća voda ili kondenzacija pokreću brtvljenje i zaštitu od prodora, rizik od glodavaca i mehaničkog udara povlači armiranje, a temperaturni raspon utječe i na izbor materijala i na kvalifikaciju na koju je sklop testiran. Odredite uvjete koje će sklop vidjeti i pustite da konstrukcija slijedi.

Mehaničke granice pripadaju istoj liniji kao i vlastiti brojevi sklopa. Cifre vučne napetosti navedene za vanjski-glavni kabel postrojenja ne prenose se na kratki konektorski sklop, čiji su granični parametri vlačna vrijednost zadnjeg kabela i sila zadržavanja konektora završenog kraja. Oba zahtjevajte iz podatkovne tablice specifične konstrukcije koju naručujete i zahtijevajte ih za SKU umjesto za obitelj proizvoda.

Telcordia GR-326-CORE je najčešće citirana i najčešće pogrešno primjenjivana vjerodajnica u ovoj kategoriji proizvoda. Postavlja generičke zahtjeve za konektore koji se koriste za spajanje jednomodnih optičkih vlakana i za sklopove premosnika izrađene od njih (Telcordia). Konektori koji se montiraju na terenu posebno su pokriveni pod GR-1081, a proizvodi za čišćenje konektora pod GR-2923.

Dokument koji se uz njega najčešće navodi krivo je citiran.GR-1435-CORE su "Generički zahtjevi za optičke konektore s više vlakana", što znači više vlakana, a ne višemodnih.Obraća se na konektore s više-vlakana kao što su sklopovi u stilu MPO-a njegova je tema i dalje single{2}}mode. Velik dio literature dobavljača prepisuje ga kao multimodni pandan GR-326, a kupci nasljeđuju pogrešku u svojim zahtjevima za ponudu. Ako dobavljač nudi GR-326 dokumentaciju za podršku višemodnog optičkog kabela, ispravan odgovor je ne tražiti GR-1435. Potrebno je prepoznati da niti jedan Telcordia GR dokument u toj obitelji ne pokriva proizvod i umjesto toga specificirati prihvaćanje IEC ocjena performansi i podataka o ispitivanju serije.

Dokazi o kvalifikaciji i dokazi o isporuci nisu isti dokument

Izvješće o kvalifikaciji GR-326 opisuje dizajn konektora koji je preživio testni režim; ne govori ništa o kolutu koji stiže sljedeći mjesec. ISO 9001 potvrđuje da je proces proizvodnje dokumentiran i kontroliran, a ne da je bilo koja serija udovoljila optičkim specifikacijama, a CE i RoHS su-pristup tržištu i deklaracije tvari. Ono što opisuje vašu pošiljku je testni zapis povezan s vašom serijom, koji navodi metodu mjerenja, valnu duljinu, osnovu uzorka i identifikator serije. Zatražite kvalifikaciju treće strane kada odobravate dizajn konektora u mrežni standard. Zatražite zapise o serijama kada prihvaćate isporuku narudžbe s optičkim vlaknima. To dvoje zbunjuje to što kupci na kraju dobiju impresivan certifikat i kolut koji se ne može provjeriti.

Istih devet polja proizvodi materijalno različite optičke i mehaničke zahtjeve ovisno o tome gdje proizvod sleti. Oba stupca u nastavku su ilustrativna početna specifikacija izvedena iz navedenih pretpostavki, a ne univerzalni zahtjev.

Pretpostavke i kako one daju ocjenu.Stupac GPON pretpostavlja proračun klase B+ PON od 28 dB, razdjelnik 1:32 koji troši otprilike 17,5 dB, oko 5 dB gubitka vlakana i spajanja i dva spojena para konektora. To ostavlja nekoliko dB nedodijeljenih, tako da je stupanj C dovoljan, a navođenjem stupnja B kupuje se margina koja veza ne treba. Stupac podatkovnog centra pretpostavlja proračun kanala blizu 2,6 dB pri predviđenoj brzini i dosegu, otprilike 1,0 dB gubitka vlakana i spojeva, 0,6 dB zadržano kao inženjerska margina, a četiri uparena para dijele preostalih 1,0 dB. To dopušta 0,25 dB po paru kao srednju vrijednost, koju bi stupanj C potrošio u potpunosti bez prostora za glavu, dok srednja vrijednost od 0,12 dB za stupanj B ostavlja prostora za starenje i ponovno -parenje. Promijenite omjer podjele, broj parova ili rezerviranu marginu, a s time se mijenja i preporuka za ocjenu. Ocjena je rezultat proračuna, a ne atribut prijave.

S naše strane, devet polja preslikava se na proizvodne korake koji ostavljaju zapise: provjera ulaznih vlakana i ferula, cijepanje i čišćenje, sklapanje konektora s temperaturno-kontroliranim stvrdnjavanjem, odvojeni programi poliranja za UPC i APC, automatizirani kraj-čeoni pregled i optičko testiranje unesenog gubitka, povratnog gubitka, kontinuiteta, polariteta, slijeda boja i duljine prije konačnog označavanja. Koji od tih zapisa vrijedi zahtijevati ovisi o implementaciji i praktičnim razlikama između njihFTTH, ODF i okruženja podatkovnih centaraodlučite trebate li podatke po-stavci ili skupnu statistiku.

Napiši devet redaka. Navedite metodu mjerenja i stupanj prigušenja odvojeno od zahtjeva za povratnim gubicima u retku 4, navedite godinu izdanja i važeće pravilo prihvaćanja u retku 5, postavite tip poliranja kao izjavu za -širi kanal, a ne po-stavku, izračunajte duljinu iz kućišta i zahtijevajte vrijednosti rastezanja i zadržavanja za SKU, a ne za obitelj. Samo to uklanja većinu sporova oko isporuke koje stvara ova kategorija proizvoda.

Za ostalo, tražite dokumente, a ne jamstva. Dostupno uz narudžbu: podatkovne tablice, zapisi o ispitivanju po-artiklu ili po-seriji s navedenom metodom mjerenja, izvješća o unesenom gubitku i povratnom gubitku, popisi pakiranja i potvrde o sukladnosti. možetezatražite uzorak testiran prema vašoj vlastitoj -specifikaciji od devet redaka, sa zapisom testiranja serije. Pošaljite devet polja i mi ćemo odgovoriti u istom formatu, uključujući retke koje bismo vratili. Pune mogućnosti specifikacije i polja za prilagodbu navedeni su nafiber optic pigtail stranica proizvoda.
