Odabir patch panela s optičkim vlaknima - koji se često naziva ODF ili okvir za optičku distribuciju - rijetko je samo pitanje podudaranja broja vlakana s linijom u ponudi. U pravoj telekom sobi, FTTH pristupnoj mreži, poslovnom LAN-u ili podatkovnom centru, ploča također mora popraviti dolazni kabel, zaštititi spojeve, držati adaptere, usmjeriti spojne kabele, nositi jasne oznake i ostaviti prostora za rast. Pogriješite s tim detaljima i jeftin-ploča će vas tiho koštati vremena tijekom instalacije i ponovno pri svakoj budućoj nadogradnji.
Ovaj je vodič napisan iz perspektive odabira i isporuke pasivnih komponenti optičkih vlakana za projekte FTTH, telekomunikacija i podatkovnih centara. Prolazi kroz odluke koje su zapravo važne na mjestu - kapacitet, montaža, adapteri, spajanje i upravljanje kabelima - i završava matricama odabira, kontrolnim popisom Zahtjeva za ponudu i kontrolnim popisom za inspekciju koji možete ponovno upotrijebiti pri sljedećoj kupnji.
Što je patch panel s optičkim vlaknima / ODF?
Patch panel optičkih vlakana je jedinica za upravljanje vlaknima koja se koristi za završavanje, organiziranje, spajanje, povezivanje i zaštitu optičkih vlakana. Naći ćete ga u telekomunikacijskim sobama, podatkovnim centrima, FTTH pristupnim mrežama, poslovnim mrežama i komunikacijskim ormarima.
U svakodnevnom--jeziku projekta, "patch panel optičkih vlakana", "patch panel optičkih vlakana", "ODF" i "optički distribucijski okvir" često se koriste kao sinonimi. Mehanički dizajn varira, ali posao je isti: olakšati upravljanje, testiranje, održavanje i proširenje optičkih veza. Ako želite potpuniju analizu gdje se pojmovi razlikuju, ova usporedba anODF naspram patch panelau sustavima optičkih vlakana je dobro mjesto za početak.

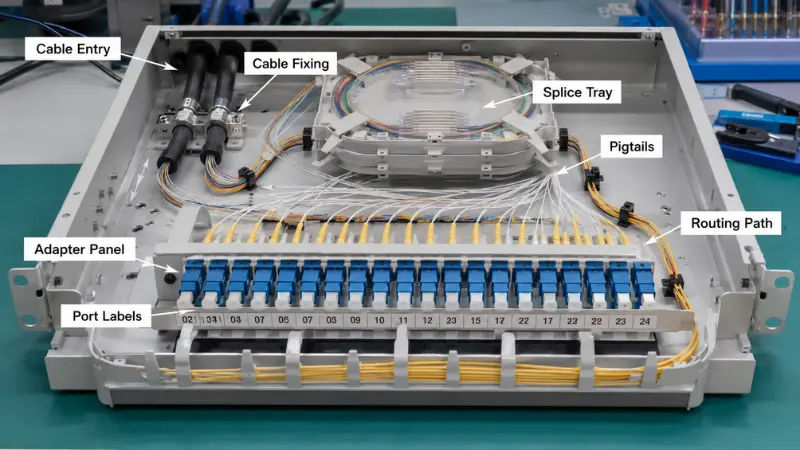

Tipična vlaknasta patch ploča kombinira nekoliko elemenata:
- -Adapterske ploče koje drže SC, LC, FC ili MPO spojnice
- -Police za spajanje koje štite fuzijske spojeve i pohranjuju višak vlakana
- -Fiber pigtails spojeni na dolazni kabel
- -Točke pričvršćivanja kabela i ulazni otvori za rasterećenje naprezanja
- -Interne staze usmjeravanja koje održavaju radijus savijanja
- -Područje za upravljanje spojnim kabelom na prednjoj strani
- -Oznake ili identifikacija priključaka
-
Zašto je bitan odabir pravog fiber patch panela?
Patch panel je obično mali dio ukupnog proračuna mreže, ali ipak ima ogroman učinak na kvalitetu instalacije i godine održavanja nakon toga. Ploča koja odgovara gradilištu omogućuje instalaterima čisto usmjeravanje vlakana, zaštitu točaka spajanja, kontrolu naprezanja na savijanje i brzo pronalaženje bilo kojeg priključka. Loše odabrana stvara gužvu na rutama, neugodno održavanje, nasukani kapacitet i neuredno polje zakrpa.
Prije nego što se posvetite modelu, on bi trebao odgovoriti na tri gruba pitanja: može li nositi potreban broj vlakana koji vam je sada potreban, može li ga tehničar instalirati i održavati bez borbe i može li rasti s mrežom umjesto da bude iščupan i zamijenjen? Ako je bilo koji odgovor ne, niža cijena naljepnice to rijetko može nadoknaditi.
Ključni čimbenici koje treba uzeti u obzir pri odabiru spojne ploče s optičkim vlaknima
Broj vlakana i kapacitet priključka

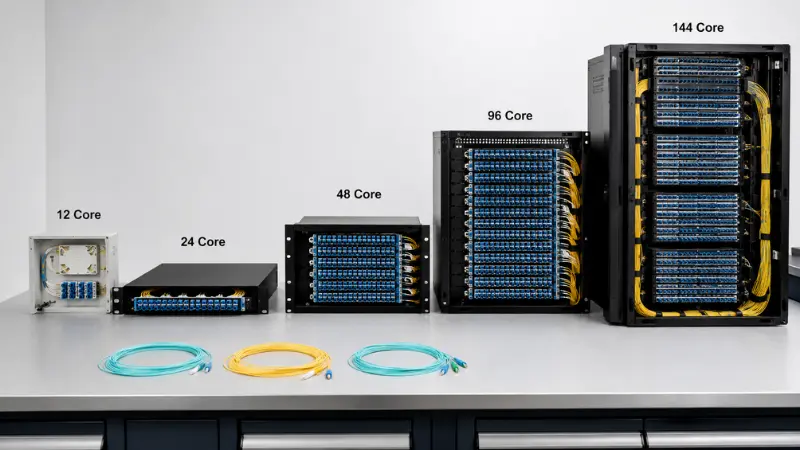

Broj vlakana prva je brojka koju većina kupaca provjerava. Uobičajene ODF konfiguracije pokreću 12, 24, 48, 72, 96 i 144 jezgre. Mala FTTH distribucijska točka može biti u redu s 12- ili 24-jezgrenom kutijom za zidnu montažu; telekom soba ili poslovna jezgra često slijeću na 24- ili 48-jezgrene rack panele; a podatkovni centar visoke gustoće ili točke okosnice guraju prema 96 ili 144 jezgre.
Greška je dimenzionirati ploču točno prema današnjem broju vlakana. Izvedivo pravilo jetrenutna vlakna + rezervni kapacitet + prostor u stalku: uzmite vlakna koja sada završavate, dodajte prostor za visinu veza koje možete razumno predvidjeti, a zatim provjerite što vaša visina stalka zapravo dopušta. Ako projekt osvjetljava 24 vlakna, ali će se mjesto vjerojatno udvostručiti, ploča s 48 jezgri obično košta daleko manje od rada na kasnijoj zamjeni jedinice.
Kao polazište:
- Mala pristupna točka - 12 na 24 jezgre
- Standardna telekomunikacijska soba - 24 do 48 jezgri
- Veća distribucijska točka - 72 do 96 jezgri
- Okosnica ili podatkovni centar visoke-gustoće - 96 jezgri i više

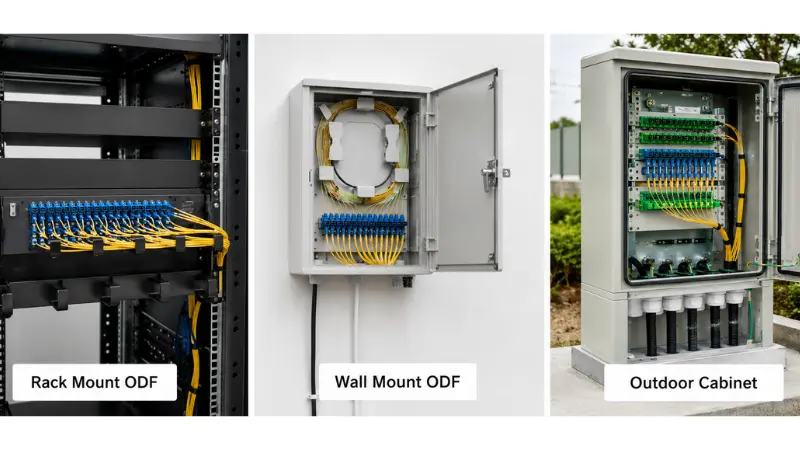

Montaža na stalak, zidna montaža ili vanjska instalacija

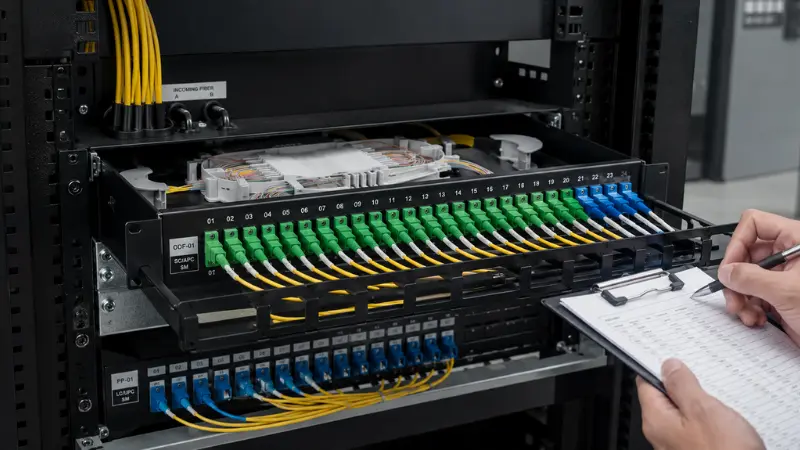

Instalacijsko okruženje, više nego išta drugo, diktira oblik panela. 19-inčni fiber patch panel za montažu u stalak uredno se spušta u standardne regale uz prekidače, OLT-ove i opremu za prijenos, zbog čega dominira telekomunikacijskim sobama i podatkovnim centrima. ODF za zidnu montažu odgovara mjestima bez svih - FTTH pristupnih točaka za stalak, mrežama malih zgrada, distribucijskim točkama koridora i poslovnicama. Ormar za distribuciju vlakana na otvorenom je za ulične ormare i poluotvorene položaje, gdje su brtvljenje, mehanička čvrstoća i ulaz kabela važniji od toga koliko kutija izgleda kompaktno ili uredno.
Zabilježite lokaciju prije nego što odaberete: unutar stalka od 19-inča, na zidu, unutar ormarića za telekomunikacije, u vanjskoj pristupnoj točki ili u redu podatkovnog centra visoke-gustoće. Ako ploča ide vani, zaštitu od prodora smatrajte teškim zahtjevom, a ne -lijepo-imati - potražite navedenu IP ocjenu, kućište otporno na UV zračenje i odgovarajuće zapečaćene uvodnice, i potvrdite suprotnovaš unutarnji i vanjski kabel je instaliran.
1U, 2U ili više: Odabir visine stalka
Za stalke, visina je vlastita odluka, a ne samo funkcija broja vlakana. Patch panel od 1U optičkih vlakana štedi najviše prostora u stalku i zadani je za redove podatkovnog centra, ali isti 1U koji udobno drži 24 LC duplex porta može vam se činiti skučenim kada pokušate dodati ladice za spajanje i usmjeriti patch kabele na prednju stranu. Prelaskom na 2U dobivate prostor za rad: dublje ladice, lakše namotavanje labavih vlakana i prednje polje za zakrpu koje vam se ne bori tijekom pomicanja, dodavanja i promjena.
Jednostavan način odlučivanja: odaberite 1U kada je gustoća prioritet, a ploča je uglavnom pre-završena krpanjem; odaberite 2U ili više kada ista ploča također mora sadržavati spajanje na terenu, veće snopove pigtaila ili čestu rekonfiguraciju. Brojanje samo priključaka i ignoriranje prostora koji ti priključci trebaju iza i ispred adaptera jedna je od najčešćih pogrešaka pri određivanju veličine.
Fiksni tip u odnosu na klizni tip
Paneli regala dolaze u fiksnim i kliznim izvedbama. Fiksna ploča za montažu na stalak je jednostavnija, čvršća i obično jeftinija - razuman izbor gdje se vlakna postavljaju jednom i rijetko se ponovno dodiruju. Klizna ploča povlači se prema naprijed na tračnicama tako da tehničar može dosegnuti ladice za spajanje, adaptere i unutarnje usmjeravanje bez skidanja ičega.
Kompromis-je pravi novac u odnosu na stvarno vrijeme. Na mjestima gdje se priključci često rekonfiguriraju, klizna ladica vam omogućuje da radite na vezama bez uklanjanja cijele ploče iz stalka, što na zauzetom okviru može pretvoriti pola-satni posao u nekoliko minuta. Za vezu s niskim-dodirom koja će godinama stajati netaknuta, fiksna ploča je bolja vrijednost. Odaberite klizanje kada su održavanje, testiranje ili nadogradnje česti; izaberite fiksne kada nisu.
Vrsta adaptera: SC, LC, FC ili MPO
Adapter mora odgovarati konektorima koji su već u vašoj mreži, tako da je ovo odluka koju potvrđujete u odnosu na kabel, pigtails i priključke opreme, a ne nagađate.
SC adapteri ostaju pokretač FTTH, FTTx i telekomunikacijskog pristupa. U PON i FTTH, SC/APC je uobičajeni izbor jer krajnja strana pod kutom od 8-stupnjeva reflektira zalutalo svjetlo natrag u oblogu umjesto u jezgru, zadržavajući nizak povratni gubitak - točno ono što pasivni optički razdjelnici trebaju. SC/UPC se pojavljuje u drugim standardnim vezama gdje taj kut nije potreban. Poliranje nije zamjenjivo: APC se spaja samo s APC-om, a stavljanje APC ferule na UPC oštećuje oboje. Ako vam je pitanje poljskog jezika novo, uključite ovo objašnjenjerazlike između PC-a, UPC-a i APC-ajasno postavlja. Sami povratni i uneseni gubici klasificirani su podIEC standardi za međusobno povezivanje optičkih vlakana, što je referenca do koje bi podatkovna tablica vašeg dobavljača trebala pratiti.
LC adapteri dominiraju podatkovnim centrima i visoko{0}}opremom jer je LC konektor otprilike upola manji od SC-a. Ta razlika u veličini je cijela poanta: LC duplex panel stane mnogo više portova u isti 1U nego SC panel, što je važno kada se svaka jedinica stalka natječe. Većina priključaka za preklopnike i primopredajnike - SFP, SFP+, QSFP prekidi - završavaju u LC, tako da ploča obično prati opremu.
FC adapteri, sa svojom spojnicom s navojem, još uvijek se pojavljuju u nekim telekomunikacijskim, testnim i mjernim ili naslijeđenim položajima gdje je vijčana-veza otporna na vibracije. MPO/MTP adapterske ploče opet su druga kategorija: nose 8, 12 ili 24 vlakna u jednoj čahuri i postoje kako bi napravili praktične-završene kablove velike-gustoće, pre-terminirane kabele, napojne kanale-i-kazetne sustave u podatkovnom centru. Ako vagate mogućnosti gustoće za gustu građu, ovaj praktični vodič daljeuspoređujući LC s MTP/MPOvrijedi prvo pročitati.
Prije naručivanja riješite nekoliko stvari: tip konektora (SC, LC, FC, ST, MPO/MTP); poliranje (UPC ili APC); simplex, duplex ili quad adapter;jedan-mod ili višemod(ovo se ne može miješati na poveznici); i isporučuje li se ploča natovarena s adapterima i spojnicama ili gola. Prečac za brzu odluku:
- OdaberiteSC/APCza PON, FTTH i većinu distribucije pristupa.
- OdaberiteLC, obično dvostruki, kada gustoća priključka ili završetak -na strani prekidača pokreću dizajn.
- OdaberiteFCsamo ako je navedeno sučelje s navojem-otporno na vibracije.
- OdaberiteMPO/MTPza glavne magistrale i pred{0}}terminirane kablove visoke-gustoće.
Učitani u odnosu na neopterećeni Patch Panel
Jedno pitanje koje hvata kupce nespremne jest hoće li ploča stićinabijeniliistovaren. Opterećena ploča za spajanje vlakana dolazi s namještenim adapterima i, često, unaprijed-instaliranim spojnicama, tako da tim na terenu mora samo spojiti i zakrpati. Neopterećeni fiber patch panel je prazna šasija: sami dodajete adapterske ploče i pigtailove, što daje fleksibilnost za miješanje vrsta konektora ili promjenu konfiguracije, ali dodaje vrijeme sklapanja na licu mjesta.
Odaberite opterećenu ploču kada je vrsta konektora fiksna, volumeni su ponovljivi i želite minimizirati rad na terenu. Odaberite neopterećeno kada projekt još uvijek ima otvorene varijable - različite vrste poliranja na različitim mjestima, prijelaz između standarda konektora ili želju da imate jednu šasiju i popunite je prema potrebi. Ako još uvijek odlučujete kako se ta vlakna uopće završavaju, ova usporedbabrzi konektori protiv fuzijskog spajanjaje koristan suputnik. U svakom slučaju, izričito postavite stanje dobavljača loaded ili unloaded na ponudu, jer vam samo "patch panel" ne govori što je u kutiji.
Zahtjevi za spajanje i dizajn ladice za spajanje
Neki paneli spajaju samo-preterminirane kabele; drugi moraju spajati dolazna vlakna. Ako se optički kabel mora spojiti na pigtails na licu mjesta, ploči je potrebno dovoljno ladica za spajanje, rukavaca za spajanje i spremišta za namotavanje vlakna bez uskih zavoja. Vanjski kabel s labavom cijevi, na primjer, dovodi dugačke međuspremne cijevi koje trebaju negdje stajati, tako da se nosač koji je u redu za uredan unutarnji kabel može pretrpati na terenu.
Kapacitet ladice je detalj koji ljudi preskaču. Jedna ladica obično sadrži fiksni broj spojeva i zaštitnih omota; prekoračite ga i tehničari počnu slagati vlakna, što kasnije održavanje čini jadnim i dovodi u opasnost same spojeve koje pokušavate zaštititi. Potvrdite koliko će vlakana biti spojeno, ima li dovoljno ladica za njih s malo rezerve, bilo dakikicesu uključeni ili se naručuju zasebno, te da se ladica može dosegnuti i nakon što se ploča napuni. Ako želite pozadinu samog spajanja, ovaj pregled objašnjavasvrha fuzijskog spajanja.
Za-završeno kabliranje, spojne ladice mogu biti nepotrebne, a umjesto toga fokus se pomiče na adapterske ploče, pričvršćivanje kabela i usmjeravanje prednje-patch kabela.
Ulaz kabela, usmjeravanje i polumjer savijanja
Dovoljno portova nije isto što i dobro upravljanje vlaknima. Panel također mora dopustiti da kabeli i patch kabeli uđu, usmjere i izađu bez borbe. Prvo provjerite smjer ulaza u odnosu na mjesto - neke ploče izvode kabel sa stražnje strane, druge sa strane ili s gornje strane, a vanjski ormarići trebaju zabrtvljene uvodnice. Paneli nosača trebali bi vam dati točku za pričvršćivanje i rasteretenje naprezanja tako da težina dolaznog kabela nikada ne povlači spojnice.
Unutra, vlakna trebaju čist put, a patch kabeli ne bi trebali blokirati pristup adapterima ili ladicama. Usmjeravanje također mora poštivati radijus savijanja: savijanje vlakana čvršće od nominalnog minimuma povećava gubitak umetanja i, s vremenom, može napuknuti staklo. Umjesto da vjerujete broju koji ste negdje pročitali, slijedite minimalni radijus savijanja koji navodi proizvođač kabela i konektora - savijati-neosjetljiva vlakna definirana uITU-T G.657preporuka tolerira strože usmjeravanje, ali list sa specifikacijama, a ne nagađanje, je autoritet. Ploča koja to dobro podnosi daje vam točke za pričvršćivanje, glatko unutarnje usmjeravanje, labavo skladištenje, čisto odvajanje između dolaznog kabela ipatch kabeli, i prostor za održavanje.
Označavanje i buduća ekspanzija
Označavanje se zanemaruje pri nabavi, a zatim postaje kritično kada prvi put netko mora pratiti krug pod pritiskom. Jasna identifikacija priključka je ono što omogućuje tehničaru da testira vezu, izolira grešku i izbjegne povlačenje krivog kabela za spajanje -, a na velikom okviru, loše označavanje tiho dodaje vrijeme svakom pozivu za održavanje i stvara stvarni rizik od prekida usluge uživo.
Ekspanzija je druga polovica. Ako se prvi dan koristi svaki priključak, sljedeći zahtjev za servisom znači još jednu ploču, više prostora u stalku i više kablova. Ostavljanje rezervnih pozicija adaptera ili odabir ploče s modularnim adapterskim pločama znatno olakšava dodavanje kapaciteta ili promjenu tipova konektora tijekom nadogradnje umjesto pokretanja iznova.
Uspoređeni tipovi patch panela optičkih vlakana
| Vrsta patch panela | Najbolje za | Glavna prednost | Bilješka o odabiru |
|---|---|---|---|
| Fiksna ploča za montažu na stalak | Standardne telekom sobe i police za opremu | Jednostavan, čvrst i isplativ- | Dobro tamo gdje je pristup rijedak |
| Klizna ploča za montažu na stalak | Podatkovni centri i prometne telekom sobe | Prednji pristup ladicama bez skidanja polica | Isplati se zbog čestih selidbi i promjena |
| Zidni ODF | FTTH pristup, mali LAN i distribucija u zgradi | Štedi prostor na stalku | Provjerite smjer ulaza i kapacitet spajanja |
| Vanjski razvodni ormar | Ulični ormari i vanjski pristup | Zaštita okoliša | Gledajte IP ocjenu, snagu i zapečaćene spojeve |
| MPO ploča visoke-gustoće | Kabliranje podatkovnog centra i okosnice | Najviše vlakana po jedinici stalka | Za-prekinute magistralne-i-kasetne sustave |
Vodič za brzi odabir: Koji ODF odabrati?
Gore navedeni čimbenici međusobno djeluju, pa je ovdje sažeti prikaz koji preslikava uobičajene projektne scenarije na razumnu zadanu vrijednost. Tretirajte ga kao početnu točku i prilagodite se vlastitom prostoru u stalku i sučeljima opreme.
| Projektni scenarij | Preporučena ploča | Adapter | Spajanje | Bilješke |
|---|---|---|---|---|
| Mala FTTH pristupna točka | Zidni ODF, 12–24 jezgre | SC/APC | Da | Kompaktan; jednostavno označavanje pretplatnika |
| Enterprise LAN / standardna telekom soba | 19-inčni stalak ODF, 24–48 jezgri | SC ili LC | Često | Uskladite adapter sa stranom opreme |
| Red podatkovnog centra | 1U LC ili MPO panel | LC duplex ili MPO/MTP | Obično ne | Visoka gustoća; unaprijed{0}}završeno kabliranje |
| Telekom soba s vanjskim kabelom | Rack ODF, 48 jezgri i više, 2U ako je potrebno | SC ili LC | Da | Police, pričvršćivanje kabela i skladištenje labavosti |
| Vanjska pristupna točka | Vanjski razvodni ormar | SC/APC | Da | IP ocjena, UV otpornost, zapečaćene uvodnice |
Primjeri praktičnog odabira
Primjer 1: Mala FTTH distribucijska točka
Zamislite distribucijsku točku uz pločnik ili u podrumu koja hrani klaster pretplatnika s PON-a. Priključni i distribucijski kabeli dolaze, vlakna se spajaju na pigtails, a pretplatničke linije se krpaju. Ovdje je obično dovoljan zidni ODF od 12 ili 24 jezgre, opremljen SC/APC adapterima kako bi povratni gubitak bio nizak za napajanje razdjelnika. Ograničenja koja grizu su fizička: ograničeni prostor na zidu, kabel za ispuštanje koji treba odgovarajuće rasterećenje i dovoljno jasno označavanje da sljedeći tehničar može pronaći pravog pretplatnika bez praćenja svakog vlakna. Potvrdite da kutija ima ladicu za spajanje veličine za broj i daPLC razdjelnikhranjenje je uračunato u proračun vlakana. Za širi popis dijelova na PON izgradnji, ovoVodič za nabavu FTTH pasivnih komponentije korisna referenca.
Primjer 2: Instalacija podatkovnog centra 1U Rack
U redu podatkovnog centra, prostor u stalku je rijedak i gustoća priključaka vlada. Ploča je gotovo uvijek 19-inčna, 1U gdje je to moguće, ispunjenaLC duplex adapteriili MPO/MTP za magistralne-i-kabelske kablove. Većina veza je unaprijed-završena, tako da je spajanje rijetko i naglasak se pomiče na čisto prednje polje zakrpe, točno označavanje i modularni raspored koji vam omogućuje kasnije dodavanje kazeta. Klizna 1U ploča ovdje zaslužuje svoje mjesto: kada tehničar mora ponovno -krpati živi red, povlačenje ploče prema naprijed bolje je od rada naslijepo iza adaptera. Nemojte mjeriti veličinu samo prema broju priključaka - provjerite ima li dovoljno mjesta za postavljanje patch kabela ispred potpuno napunjene ploče.
Primjer 3: Telekom soba sa zahtjevom za spajanje
Kada vanjski optički kabel sleti u telekom prostoriju i mora se spojiti na pigtails, ODF za montažu na stalak s odgovarajućim ladicama za spajanje pravi je alat. Kabelu je potrebno učvršćenje i rasterećenje od naprezanja na ulazu, uzemljenje za bilo koji metalni čvrsti element ako dizajn kabela to zahtijeva, zaštita od spajanja i dovoljno prostora za pohranu da se svitak olabavi bez uskih savijanja. Kapacitet ovdje je obično 24, 48 jezgri ili više, sa SC ili LC adapterima odabranim da odgovaraju prijenosu ili OLT sučelju, te stražnjim ili bočnim ulazom koji odgovara rasporedu stalka. Ako je broj ili učestalost održavanja visoka, prelazak s 1U na 2U isplati se u radnoj sobi. Opterećena ploča - adapteri i pigtails unaprijed postavljeni, u aKutija s 24 jezgre s ladicom za spajanjestyle build - skraćuje terenski rad; neopterećena šasija to mijenja za fleksibilnost.
Uobičajene pogreške koje treba izbjegavati
Odabir samo prema broju vlakana
Panel s 48 jezgri nije automatski bolji od onog s 24 jezgre. Ako je unutarnje usmjeravanje skučeno ili su ladice teško dostupne, veći broj samo otežava instalaciju. Izvažite kapacitet zajedno s visinom stalka, vrstom adaptera, prostorom na ladici i usmjeravanjem.
Ignoriranje pristupa održavanju
Neki paneli izgledaju kompaktno i ispadnu jadni za servisiranje nakon postavljanja. Ako je prednji razmak mali, fiksna ploča otežava svaku buduću promjenu; gdje se veze često rekonfiguriraju, klizna vrsta obično štedi više nego što košta.
Vrste spojnica miješanja bez plana
SC, LC, FC i MPO nisu međusobno zamjenjivi, kao ni APC i UPC lakovi. Potvrdite konektor i poliranje koje koristi kabel, pigtail, primopredajnik, OLT, sklopka ili prijenosna oprema prije naručivanja ili ćete posjedovati ploču koja se ne može spojiti s mrežom.
Zaboravljajući buduću ekspanziju
Potpuno popunjena ploča prvog dana je problem koji se odgađa, a ne izbjegava. Rezervirajte rezervne priključke ili odaberite modularni dizajn kada je vjerojatno da će mreža rasti.
Pogled na smjer ulaza kabela
Ako unos ne odgovara mjestu - straga, bočno, gore ili dolje - instalacija postaje neuredna i rasterećenje rijetko završi tamo gdje vam treba. Potvrdite smjer prema stalku ili rasporedu zida naprijed.
Što reći svom dobavljaču prije nego što zatražite ponudu
Točna ponuda ovisi o nekoliko pojedinosti. Pošaljite ih i dobavljač može preporučiti odgovarajuću ploču umjesto najjeftinijeg standardnog modela:
- Aplikacija - FTTH, podatkovni centar, telekomunikacijska soba, poslovni LAN ili vanjski kabinet
- Vrsta instalacije - montaža na stalak, zidna montaža ili vanjska
- Veličina stalka - 19- inča i 1U, 2U ili prilagođena visina
- Broj vlakana - 12, 24, 48, 72, 96, 144 ili drugo
- Vrsta adaptera - SC, LC, FC, ST, MPO/MTP
- Poljski - UPC ili APC
- Vrsta vlakna - jedno-modno ili višemodno
- Spajanje - sa ili bez ladica za spajanje
- Opterećena ili neopterećena ploča
- Smjer ulaska kabela
- Zahtjevi za pigtail i patch kabel
- Potrebe označavanja i pakiranja
- Očekivana buduća ekspanzija
Kontrolni popis za inspekciju: Provjera panela po dolasku
Nakon što paneli stignu, brzi dolazni ček štedi tugu na licu mjesta. Osim očitog broja, potvrdite detalje koje dobavljači povremeno skraćuju kako bi postigli cijenu:
- Broj i vrsta adaptera odgovaraju narudžbi, a poliranje (APC ili UPC) je ispravno
- Ako su napunjeni, pigtails su ispravan konektor, duljina i vrsta vlakana, i postavljeni su čisto
- Spojne ladice su prisutne u dogovorenom broju, s rukavima i kapacitetom zatezanja
- Materijal kućišta i završna obrada odgovaraju specifikaciji - za vanjske jedinice, provjerite brtvljenje i IP ocjenu
- Kabelske uvodnice, komplet za montažu, naljepnice i paket dodatne opreme nalaze se u kutiji
- Podaci o ispitivanju unesenih gubitaka i povratnih gubitaka dostupni su tamo gdje su obećani
Ako gradnja uključuje opremu za završetak u istom stalku, ovo je uputstvo za upotrebuinstaliranje patch panela i prekidačapokriva -sekvencu na mjestu.
Često postavljana pitanja
P: Koja je razlika između ODF i fiber patch panela?
O: ODF ili optički distribucijski okvir širi je sustav upravljanja vlaknima za završavanje, spajanje, krpanje i pohranjivanje, dok je ploča za spajanje vlakana obično jedinica montirana na stalak- ili-na zid koja obavlja sličan posao povezivanja i upravljanja. Njihove se funkcije toliko preklapaju da se ti pojmovi često koriste zajedno, a pri malom broju vlakana razlika uglavnom nestaje.
P: Trebam li kupiti opterećenu ili neopterećenu fiber patch ploču?
O: Opterećena ploča isporučuje se s ugrađenim adapterima, a često i spojnicama, što minimizira rad na terenu kada je tip konektora fiksan, a volumeni ponovljivi. Neopterećena ploča je prazno kućište koje sami popunjavate, što je bolje kada se tipovi konektora razlikuju na različitim mjestima ili želite spremiti jedno kućište i konfigurirati ga kasnije. Što god odabrali, neka dobavljač to navede u ponudi.
P: Kako mogu izabrati između 1U i 2U fiber patch panela?
O: Odaberite 1U kada je prostor u stalku tijesan i posao je uglavnom unaprijed{1}}završeno krpanje. Premjestite se na 2U kada ista ploča također mora držati ladice za spajanje, veće snopove pigtaila ili česte rekonfiguracije - dodatna visina osigurava radni prostor iza i ispred adaptera. Nemojte odrediti veličinu samo prema broju otvora.
P: Trebam li odabrati SC/APC ili LC/UPC?
O: Upotrijebite SC/APC za PON, FTTH i većinu distribucija pristupa, gdje kutno poliranje održava niske povratne gubitke. Upotrijebite LC/UPC kada gustoća priključaka ili završetak- i primopredajnika-na strani upravlja dizajnom. Odlučujući faktor je konektor koji vaš postojeći kabel i oprema već koriste; panel bi ga trebao slijediti.
P: Koliko portova treba imati Fiber Patch Panel?
O: Uskladite trenutne veze i ostavite prostor za glavu. Mala mjesta su često u redu s 12 ili 24 porta; telekom sobe i podatkovni centri obično trebaju 48, 96 ili više-panela gustoće. Korisno pravilo je trenutna vlakna plus realan rezervni kapacitet, provjerava se prema prostoru u stalku koji stvarno imate.
P: Kada trebam kliznu fiber patch ploču?
O: Odaberite klizanje kada tehničari trebaju redoviti pristup ladicama za spajanje, internim usmjeravanjem i adapterima - policama s čestim premještanjima, dodavanjima, promjenama, testiranjem ili planiranim nadogradnjama. Za veze koje godinama stoje nedirnute, fiksna ploča je bolja vrijednost.
P: Trebaju li svi fiber patch paneli ladice za spajanje?
O: Ne. Unaprijed-završeni kablovi možda uopće neće trebati police. Spajanje fuzijom na terenu može, a zatim ploča mora nositi dovoljno ladica, rukava i prostora za pohranu za broj vlakana, uz malo rezerve.
P: Je li MPO patch panel prikladan za obični FTTH?
O: Obično ne. MPO/MTP postoji za visoku-gustoću i unaprijed-završenu okosnicu i kabliranje podatkovnog centra. Tipičnu FTTH pristupnu točku bolje opslužuje SC/APC ODF za zidnu montažu; MPO povećava troškove i složenost koja je PON pristupu rijetko potrebna.
P: Koja je razlika između ODF-a i Fiber Termination Box-a?
O: Kutija za završetak vlakana općenito je manje kućište za završetak i zaštitu ograničenog broja vlakana, često na pristupnom rubu, dok je ODF ili patch panel napravljen za veću gustoću i stalno krpanje u stalku ili okviru. Linija se zamućuje pri niskim brojevima, gdje se ODF montiran na zid i razvodna kutija u praksi preklapaju.
Zaključak
Prava patch ploča s optičkim vlaknima odgovara puno više od broja vlakana. Odgovara okruženju instalacije, konektoru i glatku koji vaša mreža već koristi, metodi spajanja, ulazu kabela, prostoru za usmjeravanje, načinu na koji će se održavati i prostoru koji ostavlja za rast. Mala FTTH stranica dobro služi kompaktnim zidnim ODF-om; podatkovni centar naginje prema LC ili MPO rack panelu visoke-gustoće; Telekomunikacijska soba koja koristi vanjski kabel obično želi stalak ODF s odgovarajućim policama i upravljanjem kabelima.
Definirajte okruženje i ključne parametre prije nego što naručite, podijelite ih sa svojim dobavljačem i provjerite ploču s njima po dolasku. Ta disciplina je ono što proizvodi panel koji je lakši za instalaciju, lakši za održavanje i pouzdan tijekom cijelog životnog vijeka mreže.
