Često nam postavljaju ovo pitanje:"Trebamo li ostati s LC konektorima ili se prebaciti na MTP/MPO za proširenje podatkovnog centra?"I iskreno, odgovor gotovo nikad nije jednostavan-ili--drugi izbor.

Evo o čemu-većina zabune dolazi zbog nepotpunih informacija. Možete pročitati da MTP/MPO nudi "12x veću gustoću" i pomisliti, super, idemo sve-na to. Ali onda shvatite da vaši postojeći preklopnici koriste LC sučelja, da su vaši tehničari obučeni za LC završetak, i odjednom gledate u hibridnu postavu na koju vas nitko nije upozorio.

Ili ste možda izračunali troškove komponenti i LC kabeli izgledaju jeftinije po vlaknu. Pravi. Ali jeste li uzeli u obzir 6 sati instalacijskog rada za svakih 48 LC veza u odnosu na 20 minuta za ekvivalentni MTP trank? Tu slika stvarnih troškova postaje zanimljiva.

Ovaj vodič prolazi kroz stvarne točke odlučivanja-a ne teoretski "evo što je svaki konektor" stvari koje možete pronaći na Wikipediji. Pretpostavljamo da već znate osnove. Ono što vam vjerojatno treba je jasnoćakada svaka tehnologija ima financijski smisao, gdje se pojavljuju skriveni troškovi i kako izbjeći greške koje smo vidjeli da rade drugi timovi.

Jednadžba troškova o kojoj nitko ne govori

Počnimo s brojkama, jer tu većina razgovora o planiranju ili zapne ili ode ustranu.

Cijene komponenti govore pogrešnu priču. Da, unaprijed{1}}završeni glavni MTP kabel s 12 vlakana košta više od šest dvostrukih LC spojnih kabela koji pokrivaju isti broj vlakana. Ponekad 2-3x više. Ako tu stanete, LC izgleda kao očiti pobjednik.

Ali trošak komponente je obično samo 15-25% ukupne cijene projekta kabliranja. ostatak? Radna snaga, prostor za stalak, infrastruktura za upravljanje kabelima i tekuće održavanje. Tu se usporedba okreće.

Jedan-pored-za implementaciju od 1000 vlakana:(Ove brojke temelje se na tipičnim tržišnim stopama u SAD-u i vremenima instalacije koje smo pratili u više projekata. Vaši brojevi mogu varirati, ali omjeri uglavnom ostaju.)

Izvori podataka: Stope rada temeljene na anketama instalatera BICSI 2023.-2024.; troškovi rack prostora prema referentnim vrijednostima kolokacije Uptime Institute; cijene komponenti iz skupnih ponuda distributera.

Zaključak nije "MTP/MPO uvijek pobjeđuje." To je totočka križanja događa se oko 400-500 vlakana. Ispod toga, niža cijena komponente LC-a može nadoknaditi razliku u radu. Povrh toga, učinkovitost instalacije i prednosti gustoće MTP/MPO-a brzo se spajaju.

Naš stav:Vidjeli smo kako se timovi opekli preuskim fokusiranjem na početne citate. Jedan kupac uštedio je 15.000 USD na komponentama tako što je prešao na-LC, zatim je potrošio 40.000 USD više na instalaciju i šest mjeseci kasnije ostao bez prostora u stalku. "Jeftinija" opcija koštala ih je dodatnog ormarića i vikenda hitnog ponovnog postavljanja kabela. Planirajte gdje ćete biti za 3 godine, a ne samo gdje ste danas.

Kako "visoka gustoća" zapravo izgleda

Brojke poput "poboljšanje gustoće 12x" često se spominju. Evo što to znači u praksi.

Uzmite standardnu ​​1U patch ploču. S LC duplex adapterima možete postaviti 48 priključaka, što vam daje 96 optičkih veza. Prilično gusta prema tradicionalnim standardima. Sada zamijenite te LC adaptere za MTP-24 sučelja. Isti prostor od 1U, ali sada svaki priključak rukuje s 24 vlakna umjesto 2. To su 1152 optička priključka u istoj jedinici stalka.

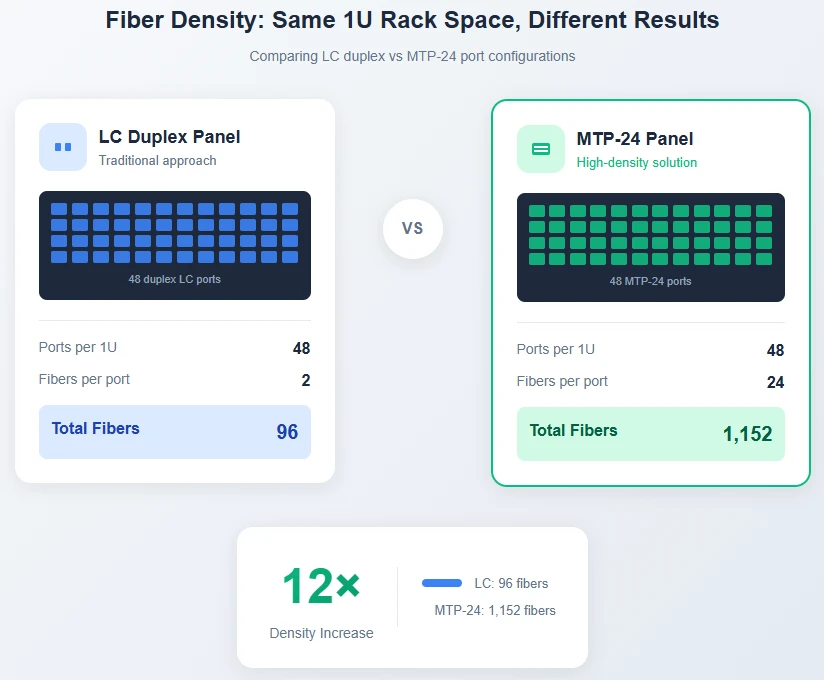

Slika 1: Isti 1U rack prostor daje dramatično drugačiji kapacitet vlakana. MTP-24 konfiguracija postiže 12x veću gustoću veze od LC duplexa.

Ovo je najvažnije u okruženjima gdje je prostor u stalcima ograničen ili skup. Objekti za kolokaciju koji mjesečno naplaćuju 800 USD-1500 po jedinici stalka čine gustoću izravnom troškom. Podatkovni centri poduzeća s fiksnim otiscima suočavaju se s istim pritiskom iz drugog kuta - svaka jedinica stalka koju troši kabliranje je ona koju ne možete koristiti za računanje.

Ali gustoća donosi svoje izazove. Kada MTP-24 veza ne uspije, 24 vlakna se prekidaju istovremeno umjesto 2. Rješavanje problema zahtijeva različite alate i vještine. Čišćenje čeone strane od 24 vlakna je zahtjevnije od čišćenja jednog LC prstena. Ovo nisu razlozi za izbjegavanjevlaknasti kablovi visoke{0}}gustoće-oni su razlozi za pravilno planiranje.

Zašto većina podatkovnih centara na kraju koristi oboje

Evo nešto što marketinški materijali ne naglašavaju: većina modernih podatkovnih centara ne bira između LC i MTP/MPO. Koriste strukturiranu arhitekturu kabliranja koja iskorištava svaku tehnologiju tamo gdje to ima smisla.

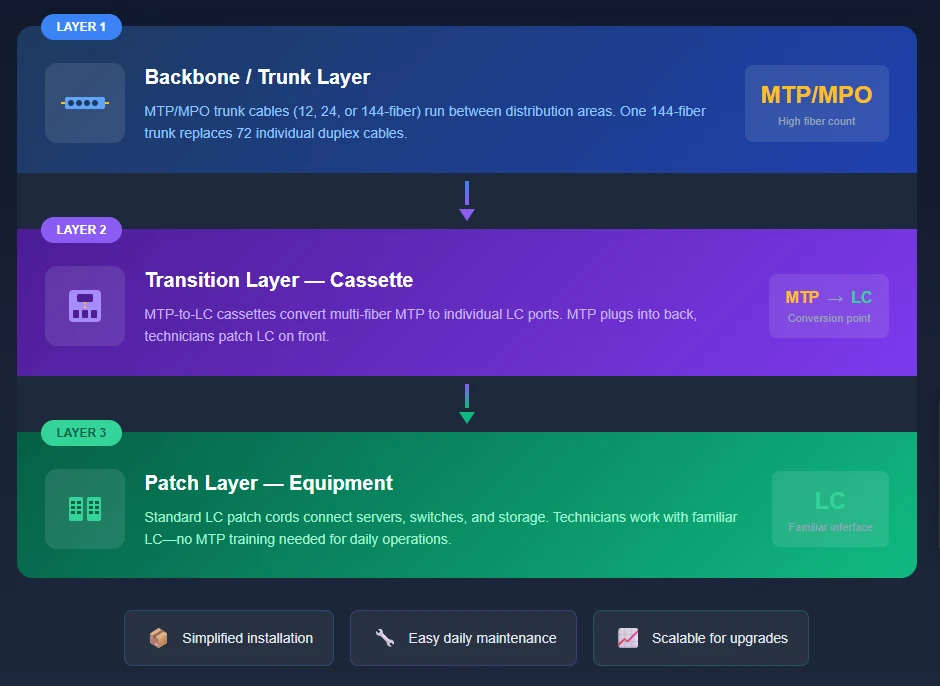

Slika 2: Tro-slojna hibridna arhitektura - MTP/MPO gustoća za okosnicu, kazete za prijelaz, LC pristupačnost za krpanje.

Sloj okosnicekoristi MTP/MPO magistralne kabele-obično 12, 24 ili 144-sklopova vlakana-koji se pokreću između glavnih distribucijskih okvira i vrha--lokacija stalka. Jedan MTP trank od 144 vlakna zamjenjuje ono što bi inače bila 72 pojedinačna duplex kabela. Sama ušteda kabelskog puta je znatna, a instalacija postaje stvar povezivanja prethodno završenih sklopova umjesto povlačenja i završavanja desetaka pojedinačnih kabela.

Prijelazni slojgdje se MTP susreće s LC. Moduli s kazetama-mala kućišta s MTP priključcima na stražnjoj strani i LC priključcima sprijeda-nalaze se unutar ploča za spajanje vlakana. MTP prtljažnik priključuje se straga; tehničari rade sa standardnim LC priključcima na prednjoj strani. Ovo je most koji hibridni pristup čini praktičnim.

Sloj zakrpeje sve LC. NIC-ovi poslužitelja, HBA-ovi za pohranu i većina portova preklopnika koriste primopredajnike s LC-sučeljem. Ljudi koji dan-za-dnevno rade pomicanja, dodavanja i promjene rade s poznatim LC patch kabelima. Ne moraju znati niti ih je briga da je okosnica iza kazete MTP/MPO-oni samo vide LC priključke.

Naš stav:Kaseta je neopjevani heroj moderne optičke infrastrukture. Omogućuje vam da uhvatite MTP/MPO gustoću i prednosti instalacije na duge staze uz očuvanje pristupačnosti LC-a za veze koje se često mijenjaju. Ako gradite novu infrastrukturu, počnite s planiranjem od kazete prema van-koji broj vlakana trebate na svakom stalku? To pokreće vaše specifikacije prtljažnika i vaše zahtjeve za LC priključak.

Polaritet: pogreška koja košta vikenda

Ako postoji jedna tema u kojoj smo vidjeli probleme koji se najviše mogu izbjeći, to je upravljanje polaritetom u MTP/MPO sustavima.

S LC priključcima, polaritet je jednostavan-usklađujete Tx s Rx. Zabrljaš i zamijeniš dva vlakna. Traje 30 sekundi. S 12 ili 24 vlakna u jednom konektoru, matematika postaje komplicirana. Standard TIA-568 definira tri metode polariteta, a njihovo miješanje ne uzrokuje samo kvar jedne veze – može poremetiti više parova vlakana na načine koji su zaista bolni za dijagnosticiranje.

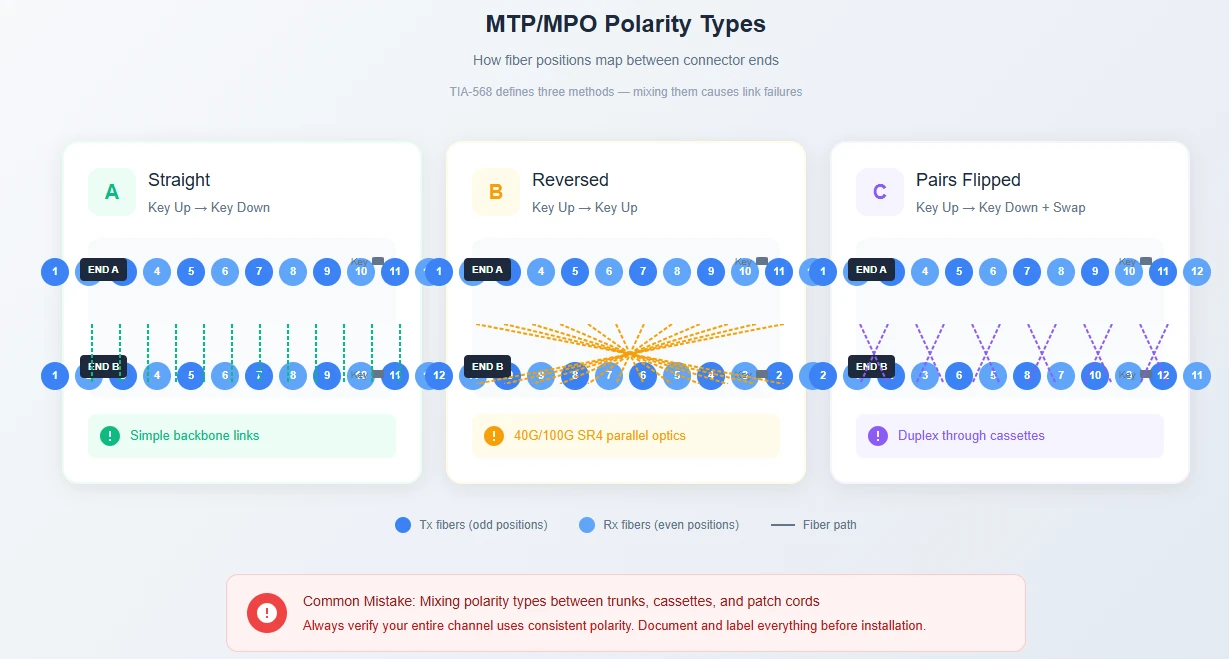

Slika 4: MTP/MPO metode polariteta - mapiranje položaja 1 određuje Tx/Rx poravnanje. Tip B (obrnuti) najčešći je za paralelnu optiku.

Popravak nije kompliciran-samo zahtijevaplaniranje prije naručivanja. Dokumentirajte svoju shemu polariteta. Provjerite slijede li sve vaše kazete, prtljažniki i patch kabeli istu metodu. Označite sve. I testirajte s testerom sposobnim za MPO-prije pokretanja uživo, a ne nakon što netko prijavi kvar veze.

TIA-568.3-D navodi da se ispitni vodovi trebaju potvrditi pri gubitku od 0,3 dB ili boljem. Ako vidite veće brojeve ili nedosljedne rezultate na položajima vlakana, polaritet je prva stvar koju treba provjeriti. ^[1]

Provjera-budućnosti: Što 400G i 800G znače za vaše kablove

Ako danas gradite infrastrukturu koja treba trajati 5-7 godina, važni su planovi 400G i 800G.

Evo putanje: 100G paralelna optika (SR4) koristi 8 vlakana s MTP-12 konektorima. 400G DR4 koristi isti pristup 8 vlakana. No implementacije 400G SR8 i 800G prelaze na MTP konektore sa 16 vlakana za veći broj traka.

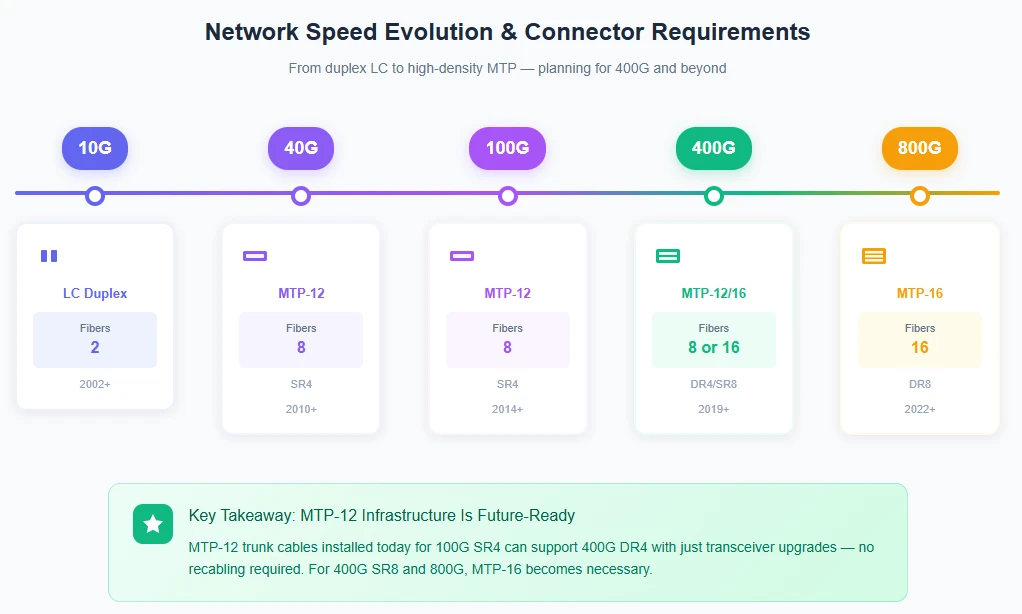

Slika 3: Razvoj brzine mreže i odgovarajući zahtjevi konektora. MTP-12 infrastruktura podržava nadogradnje putem 400G DR4; MTP-16 omogućuje 400G SR8 i 800G.

Praktična implikacija: MTP/MPO magistralna infrastruktura koju danas instalirate za 100G može podnijeti 400G DR4 uz samo nadogradnju primopredajnika-bez potrebe za ponovnim kabliranjem. To je značajna prednost u odnosu na arhitekture samo LC-koje bi zahtijevale dodavanje broja vlakana za podršku paralelnoj optici pri ovim brzinama.

Za AI i ML klastere ovo je već relevantno. GPU-to-GPU međupovezanosti potiču usvajanje 400G sada, a 800G je na pomolu. Ako vaš plan uključuje ozbiljnu gustoću računanja,vlaknasti kablovi visoke{0}}gustoćes MTP/MPO nije izborno-to su ulozi za stolom.

Testiranje: nemojte preskočiti ovaj dio

Testiranje MTP/MPO veza nije isto što i testiranje LC veza, a razlika nije samo akademska.

Vasmožetestirajte MTP veze s prekidnim kabelima i standardnim duplex testerom. Spojite proboj na kraj MTP-a, testirajte svaki par vlakana pojedinačno sa svojim OLTS-om, ponovite za sve položaje. Za konektor od 12 vlakana to je 6 ispitnih ciklusa po kraju. Pomnožite sa svakom vezom u svojoj instalaciji, dodajte vrijeme postavljanja za referentne kabele i dobit ćete proces testiranja koji traje 5-10x dulje nego što je potrebno.

Moderni testeri specifični za MPO- (poput Fluke MultiFiber Pro) skeniraju sve položaje vlakana istovremeno. Vodič za testiranje IEC TR 61282-15 sada preporučuje testere s izvornim MPO sučeljima upravo iz ovog razloga-ušteda vremena je dramatična, a vi eliminirate korak sklon greškama upravljanja višestrukim prekidnim vezama. ^[2]

Testirajte sve nakon instalacije, prije nego stavite veze u proizvodnju. Kontaminaciju i pogreške polariteta mnogo je lakše popraviti kada police nisu pod naponom i operativni tim vam ne diše za vratom.

Ispravne komponente

Nisu svi MTP/MPO konektori jednaki. Standardni MPO konektor (prema IEC 61754-7) postoji od 1990-ih. MTP-US Conec-ova zaštićena verzija-dodaje nekoliko poboljšanja koja su važna za modernevlaknasti kablovi visoke{0}}gustoće:

Dizajn plutajućeg prstenapoboljšava poravnanje fizičkog kontakta, osobito važno kada dodate više vlakana

Metalne stezaljke(u usporedbi s plastikom na generičkom MPO) smanjuju lomljenje igle tijekom ponovljenih ciklusa spajanja

Strože proizvodne tolerancijeisporučuju niži i dosljedniji uneseni gubitak-tipične specifikacije su 0,15-0,35 dB za MTP s niskim gubicima naspram. 0.25-0.50 dB za standardni MPO

MTP i MPO fizički su kompatibilni-možete spojiti MTP priključak na generički MPO bez problema. Ali za kritičnu infrastrukturu, razlika u performansama opravdava premiju.

Prilikom nabave izvorakonektori za optička vlaknai sklopove, potražite dobavljače koji daju pojedinačna izvješća o ispitivanju za svaki kabel. Generičke tvrdnje o "udovoljava specifikacijama" manje su korisne od stvarnih izmjerenih vrijednosti. Želite vidjeti podatke o gubicima umetanja koji pokazuju koja specifična vlakna postižu koje brojke-na taj način ćete uhvatiti probleme prije nego što dođu do vašeg mjesta instalacije.

Instalacijske prakse koje sprječavaju povratne pozive

Nekoliko detalja instalacije nerazmjerno je važno:

Čistoća je sve.Čestica prašine od 1-mikrona na LC feruli od jednog vlakna utječe na jednu vezu. Ista čestica na MTP-24 feruli može razgraditi više jezgri vlakana istovremeno. Prije svakog spajanja uvijek pregledajte čeone površine fiberscopeom (minimalno povećanje 200x) i očistite ih odgovarajućim alatima. Nekoliko dodatnih minuta po vezi štedi sate kasnijeg rješavanja problema.

Poštujte polumjer savijanja.Pravilo 10x-vanjskog-promjera odnosi se na LC i MTP/MPO kabele. Čvršća savijanja povećavaju gubitak umetanja i mogu uzrokovati mikrofrakture koje se pojavljuju kao povremeni kvarovi mjesecima nakon instalacije. Upotrijebite odgovarajuće upravljanje kabelima-okomite držače, vodoravne vodilice-koje održavaju radijus kroz cijeli put.

Ispravno spojite spolove.MTP/MPO konektori dolaze u muškim (s vodilicama) i ženskim (s rupicama) konfiguracijama. Priključci za opremu uvijek su muški, tako da kabeli koji se spajaju na opremu trebaju ženski krajevi. Priključci-na-trunk tipično koriste muški-na-muški s ženskim-na-ženskim adapterom. Forsiranje neusklađenih spolova oštećuje igle za vođenje-a zamjena oštećenih konektora na-prekinutim sklopovima je skupa.

Kap sve.Poklopci protiv prašine postoje s razlogom. Svaki konektor koji nije u aktivnoj uporabi trebao bi biti zatvoren. To je jednostavna navika koja sprječava najčešći izvor problema s vezom.

Dakle, što biste zapravo trebali učiniti?

Umjesto da nudimo generički zaključak "ovisi", evo praktičnog okvira za odlučivanje temeljenog na parametrima koji zapravo pokreću izbor.

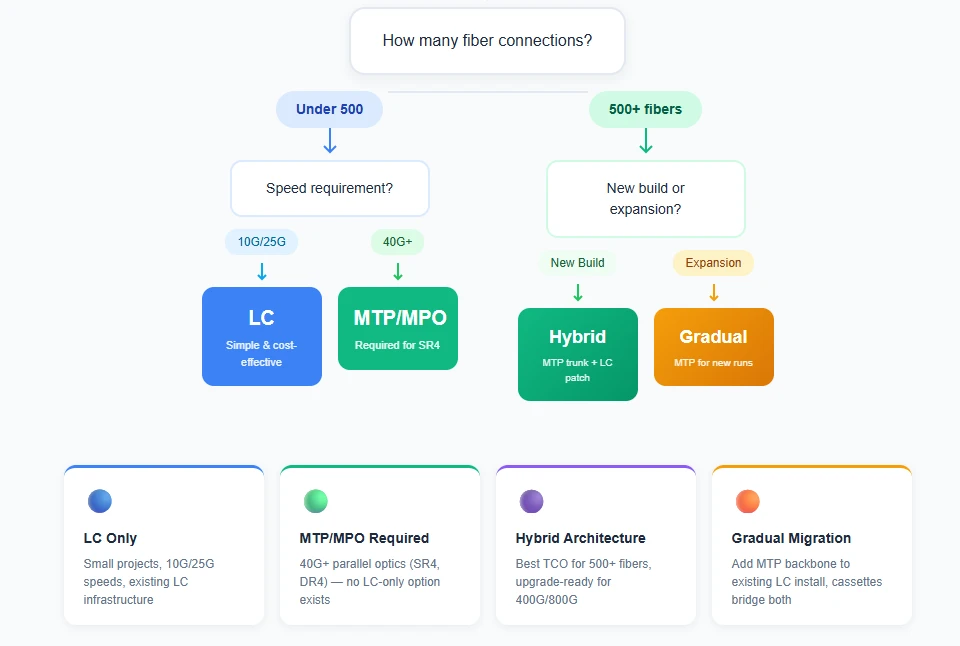

Slika 5: Okvir za odlučivanje - uskladite svoje parametre projekta s pravim pristupom kabliranju.

Dijagram toka prikazuje ključne točke odlučivanja, ali evo logike koja stoji iza njega: broj veza postavlja osnovnu liniju (TCO križanje događa se oko 400-500 vlakana), zahtjevi za brzinom mogu nadjačati tu osnovnu liniju (40G+ paralelna optika zahtijeva MTP/MPO bez obzira na veličinu), a vrsta projekta utječe na strategiju implementacije (nove verzije mogu optimizirati od nule; proširenja trebaju kompatibilnost sa starijim verzijama).

Točan odgovor ovisi o vašim određenim brojevima-brojeva veza, zahtjevima za brzinu, ograničenjima prostora u stalku, troškovima rada. Izvršite vlastitu TCO analizu sa stvarnim ponudama. Za smjernice o specifikacijama komponenti i prilagođenim sklopovima,kontaktirajte EVOLUX-ov stručni timkako bi se proizvodi uskladili s vašim posebnim zahtjevima za implementaciju.

Završna misao:Kabelska infrastruktura obično ima životni vijek od 10-15 godina. Tehnološke odluke koje donosite danas bit će podrška opremi koja još ne postoji. Ugradite više kapaciteta nego što mislite da vam je potrebno - inkrementalni trošak većeg broja vlakana sada je mnogo niži od kasnijeg troška ponovnog postavljanja kabela.

Reference

[1] TIA-568.3-D, Standard za kabele i komponente optičkih vlakana. Udruga telekomunikacijske industrije, 2016.

[2] Fluke Networks, "Multi{0}}fiber Push On (MPO) konektori," Tehnička referenca. https://www.flukenetworks.com/expertise/learn-about/multi{5}}fiber-push-mpo-konektori

Napomena o podacima:Cifre troškova u ovom članku su procjene temeljene na tržišnim uvjetima u SAD-u i tipičnim opsegima projekta. Stvarni troškovi ovise o regiji, dobavljaču i specifičnostima projekta. Specifikacije unesenog gubitka i povratnog gubitka predstavljaju tipične podatke proizvođača; uvijek provjerite s trenutnim tablicama podataka prije konačnog dizajna. Tablica za usporedbu troškova predstavlja reprezentativne scenarije-vaša specifična situacija može se razlikovati ovisno o lokalnim cijenama rada, troškovima objekta i cijenama dobavljača.
