Potpuni vodič za kabliranje MDU vlakana

Što je MDU? (Koncept)

MDU je kratica za Multi-Dwelling Unit. U industriji telekomunikacija i umrežavanja ovaj se pojam odnosi na zgradu s više neovisnih kućanstava. Uobičajeni primjeri uključuju stambene zgrade, studentske domove, hotele i poslovne zgrade.

Pojmovi MDU vlakno ili MDU optičko vlakno odnose se na postavljanje vlakana-na--kućne (FTTH) mreže za te više-kućanstvene zgrade. Ovo je drugačija metoda postavljanja od kabliranja za samostojeće kuće (SDU, Single-Dwelling Unit):

Nakon što smo shvatili osnovni koncept što je MDU u telekomunikacijama, sada bolje razumijemo kako implementirati određeno rješenje za instalaciju MDU vlakana.

Koje probleme ovaj vodič može riješiti za vas?

Ovo je praktični vodič za projekt MDU vlakana. Bilo da ste mrežni inženjer koji planira projekt MDU optičkih vlakana / agent za nabavu koji treba razumjeti značenje MDU u telekomunikacijama / upravitelj imovine koji želi razumjeti što MDU predstavlja u telekomunikacijama

Ili jednostavno tehnološki entuzijast koji želi razumjeti principe MDU kabelskog kabliranja, ovdje ćete pronaći korisne informacije o MDU projektu.

upotrijebit ćuEvolux Fiber proizvodikao primjere jer naša linija proizvoda pokriva osnovnu opremu za MDU kabliranje: optičke konektore, patch kabele, pigtailove, PLC razdjelnike, priključne kutije i adaptere-to su upravo najčešće korištene pasivne komponente u instalaciji MDU vlakana.

Koje strategije treba koristiti za različite veličine MDU-ova?

Razumijevanje veličine vašeg MDU-a ključno je prije nego što počnemo implementirati strategiju, jer se metode implementacije razlikuju. Ovo određuje koliko vam je potrebno razdjelnika, priključnih kutija i optičkih kabela. MDU telekom projekti kategorizirani su u tri vrste na temelju broja katova i kućanstava:

Kakva je MDU Fiber mreža?

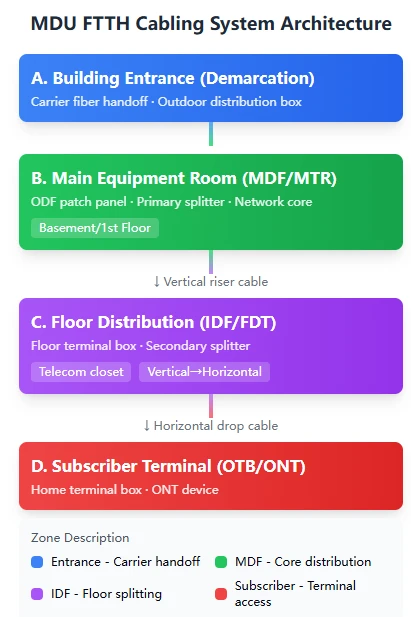

Evo dijagrama koji će vam pomoći da razumijete: Kompletna MDU optička mreža sastoji se od četiri zone, koje se protežu od strane operatera do strane vlasnika kuće:

Posao instalacije MDU vlakana je povezivanje ove četiri zone pomoću odgovarajuće opreme.

Koja je konfiguracija potrebna za glavnu sobu s opremom?

Sjećate li se veličine svog MDU-a? Tada možemo početi razumijevati kako konfigurirati odgovarajuću glavnu sobu s opremom. Prostorija s glavnom opremom primarno je odgovorna za završetak vanjskih optičkih vlakana, glavno usmjeravanje i distribuciju, što utječe na ukupni mrežni kapacitet i skalabilnost. Naveo sam odgovarajuće proizvode izravno za vašu referencu:

Evolux Fiber Preporučena konfiguracija opreme

ODF (Optical Distribution Frame) ključni je dio opreme u glavnoj sobi za opremu. Evoluxove ODF patch ploče imaju nekoliko značajki vrijednih pažnje: uredan izgled, razumno ožičenje, jednostavno lociranje i jednostavna instalacija-to je posebno važno za kasnije održavanje.

Konkretan primjer iz Evoluxa: shema konfiguracije za stambenu zgradu srednje visine od 80-jedinica

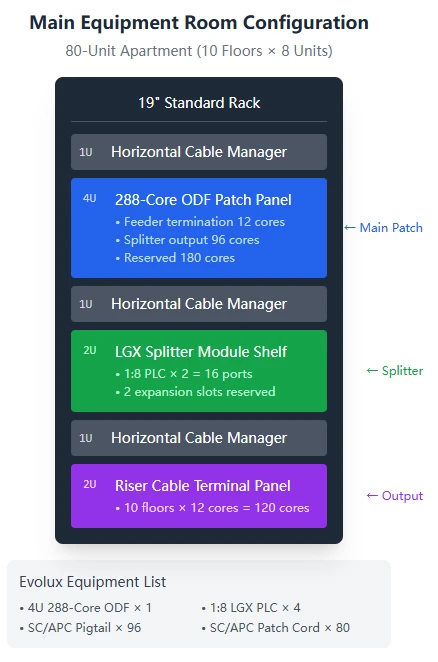

Ako je vaš projekt također zgrada od 10 katova s ​​8 jedinica po katu, ukupno 80 jedinica, tada se vaša glavna soba za opremu može konfigurirati na sljedeći način:

Popis opreme koja se koristi u rješenju:·

• 4U 288-jezgreni ODF za montažu na stalak × 1
• 1:8 LGX PLC razdjelnik × 4 (2 u upotrebi, 2 u stanju pripravnosti)
• SC/APC pigtail 1m × 96
• SC/APC patch kabel 2m × 80
• 1U horizontalni stalak za upravljanje kabelima × 3

Što je PLC optički razdjelnik? Kako se koristi u MDU?

Operateri mogu ponuditi samo 1-2 optička vlakna (što odgovara 1-2 PON priključka) ili ograničeni broj vlakana, ali moramo spojiti desetke ili čak stotine kućanstava. U ovom slučaju, optički razdjelnik se koristi za rješavanje ovog problema "pretvaranjem jednog u više". PLC optički razdjelnik koristi princip optičkih valovoda za "ravnomjerno dijeljenje" snopa svjetlosti u više snopova. Na primjer, razdjelnik 1:8 ima 1 ulaz i 8 izlaza, pri čemu svaki izlaz ima približno 1/8 izvorne snage signala.

Različiti scenariji primjene zahtijevaju upotrebu razdjelnika s odgovarajućim vrstama paketa:

Referentna tablica omjera dijeljenja:

Trebate li odabrati jedno-fazno ili dvo-fazno cijepanje?

Jednostupanjsko -dijeljenje uključuje postavljanje velikog razdjelnika (npr. 1:32) u podrum, izravno dijeleći vlakno do svakog kućanstva u 32 puta. Ovaj pristup je jednostavne strukture i ima manje točaka razdvajanja, ali je kabliranje složeno zbog povećanog broja optičkih kabela.

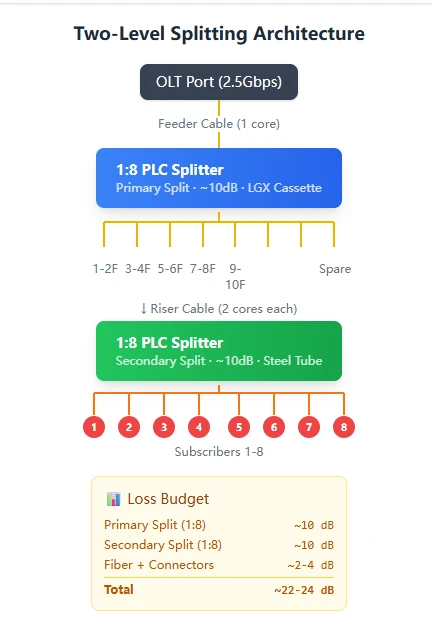

Dvo{0}}stupanjsko dijeljenje uključuje postavljanje razdjelnika 1:8 u podrum, a zatim drugog razdjelnika 1:8 na svakom katu, učinkovito opslužujući 8 x 8=64 kućanstava. Ova metoda zahtijeva manje optičkih kabela i fleksibilnija je, ali dodatni stupanj razdvajanja povećava gubitak vlakana za približno 10 dB.

Za MDU-ove s više od 30 kućanstava preporučujemo dvo-podjelu. Ovo je glavni pristup za instalaciju MDU vlakana.

Kako odabrati priključnu kutiju?

Područje ožičenja je "sjecište" okomitih optičkih kabela i vodoravnih vodoravnih kabela-optički kabeli u usponu "slijeću" ovdje, a zatim se granaju u više optičkih kabela koji se povezuju sa svakim kućanstvom.

Unutarnje priključne kutije

Vanjske vodonepropusne priključne kutije

Ako je telekomunikacijski ormar vlažan ili je distribucijska točka na otvorenom, koristite vodootporne vrste:

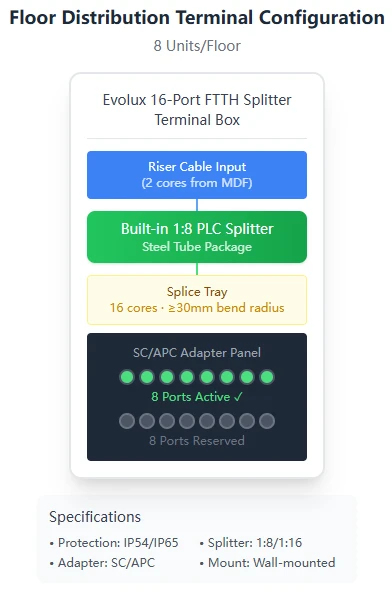

Dijagram instalacije podne priključne kutije:

Kako odabrati optički kabel? Koju vrstu treba koristiti za različite lokacije?

Odabir MDU kabela zahtijeva razmatranje lokacije instalacije, zahtjeva za brojem žila i ocjenu otpornosti-na plamen. Različite vrste optičkih kabela koriste se u različitim područjima:

Uzlazni glavni kabeli

Horizontalni razvodni kabeli

Ispusti kabel

Radi MDU trebate G657 optički kabel za kućnu instalaciju?

Serija G657 je "vlakno-neosjetljivo na savijanje," što znači da može raditi s vrlo malim radijusom savijanja bez povećanja gubitaka. To ga čini idealnim za kutove hodnika i uska zavoja cijevi.

Gdje se nalazi priključna kutija za optička vlakna?

Priključna kutija s optičkim vlaknima posljednja je postaja za optičke kabele da dođu do korisnikove kuće-ovdje je spojen optički modem (ONT).

Odabir kućne priključne kutije

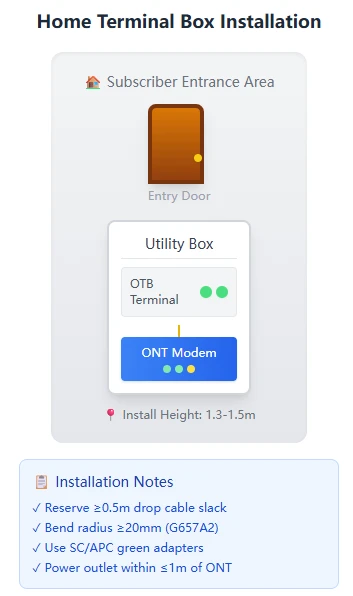

Mjesto instalacije i dijagram ključnih točaka:

Konektori i adapteri za optička vlakna: ovi mali dodaci su ključni

U MDU vlaknastim mrežama, konektori i adapteri, iako male veličine, koriste se u velikim količinama i igraju ključnu ulogu-oni su odgovorni za omogućavanje "plug-and-play" veza između optičkih vlakana.

Uobičajene vrste konektora

Preporučujemo dosljednu upotrebu SC/APC sa zelenim konektorima. To će pomoći u izbjegavanju netočnog umetanja.

Što je s velikim MDU-ima?

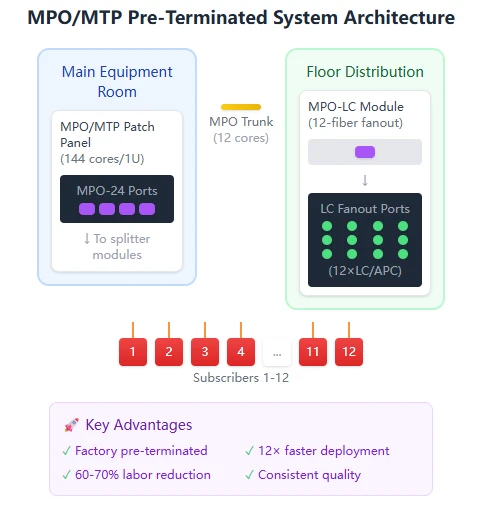

Možemo upotrijebiti MPO/MTP rješenje visoke-gustoće:

Za velike MDU optičke projekte s više od 200 korisnika, tradicionalni jedno-jezgreni konektori previše su neučinkoviti. Evoluxovo MPO/MTP rješenje može značajno poboljšati učinkovitost implementacije.

Specifikacije MPO/MTP patch panela

Prednosti MPO unaprijed{0}}sustava:

O Evolux Fiberu

Shenzhen Evolux Fiber Co., Ltd., osnovana 2013., usmjerena je na istraživanje i razvoj i proizvodnju proizvoda za povezivanje optičkih vlakana.

Glavne proizvodne linije:

• Konektori za optička vlakna
• Patch kabeli
• Pigtails
• Razdjelnici
• Priključne kutije
• Adapteri
• MPO/MTP
• Proizvodi visoke-gustoće

Ovi proizvodi pokrivaju sve potrebe za pasivnim povezivanjem za MDU optički inženjering.

Usluge:

• Prilagođeni dizajn MDU rješenja za kabliranje
• Izbor proizvoda i tehnička podrška
• Projektna obuka na-licu mjesta
• Tehnička podrška-nakon prodaje

Kontaktirajte nas odmah za rješenje po vašoj mjeri!
