MPO/MTP vlakna: pravi razgovor koji vam je potreban prije sljedeće izgradnje podatkovnog centra

Prošlog studenog nazvao me kupac iz Phoenixa. Upravo su omotali hrbat od 100G-lisna konstrukcija-šest mjeseci planiranja, prekrasno upravljanje kabelima,-kodirano sve u boji. Polovica uplinkova ne bi pregovarala.

Ispostavilo se da je netko zgrabio kutiju s sanducima tipa B za dizajn tipa A. Kutije su izgledale identično. Brojevi dijelova razlikovali su se za jednu znamenku.

Četiri sata rješavanja problema. Let u 6 ujutro za njihovog glavnog inženjera. Konačna šteta: 14.200 dolara za hitne porođaje, plus 1.847 dolara za onu-avionsku kartu u zadnjoj minuti. Još uvijek negdje imam snimak računa.

Zato ovo pišem. MPO/MTP vlakna nisu raketna znanost, ali detalji će vas uništiti ako ne obraćate pozornost. A kaznene ljestvice s vašim brojem priključaka-zabrljaju jednu LC zakrpu, gubite jednu vezu. Zabrljate li jedno MTP deblo, izgubit ćete dvanaest.

MPO protiv MTP-a: Razriješimo ovu zabunu

Stalno dobivam ovo pitanje. "Je li MTP samo skupi MPO?"

na neki način. Ali to je kao da pitate je li Lexus samo skupa Toyota. Tehnički da, praktički ne.

MPO je standard konektora. IEC 61754-7, TIA-604-5-uobičajena abecedna juha. Svaka tvornica s kalupom za ferule može izrezati MPO konektore.

MTP je brend US Coneca. Izumili su multi-fiber push-format, a zatim proveli desetljeća usavršavajući ga. Isti otisak, strože tolerancije, bolji materijali.

Evo što većina usporednih tablica propušta: zaboravite raspravu o plastičnim-nasuprot-metalnim stezaljkama. To je distrakcija.

Eliptična vodilica je cijela igra s loptom.

Standardni MPO koristi okrugle vodilice. Kada spojite dva konektora, okrugle igle mogu se lagano kolebati u čahuri za poravnanje-možda mikron ovdje, mikron ondje. Ne zvuči puno. Ali učinite to 200 puta, i uzorak trošenja postaje neujednačen. Pozicije vanjskih vlakana počinju se kretati. Vaš uneseni gubitak raste.

MTP-ove eliptične igle? Oni se sami{0}}centriraju. Svaki put. Možete osjetiti razliku kada ih priključite-postoji taj jasni klik kada igla sjedne, u odnosu na onu nejasnu mekoću koju dobijete s jeftinim MPO-om.

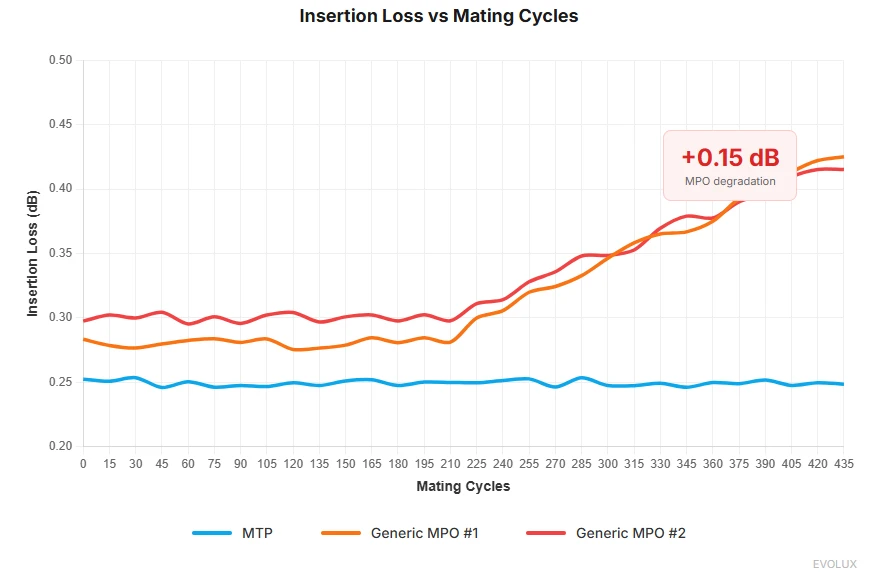

Prošle smo godine proveli test mučenja: 437 ciklusa spajanja na šest različitih uzoraka konektora. Do ciklusa 300, dva generička MPO-a pokazivala su degradaciju od 0,15 dB na pozicijama 1 i 12. MTP-ovi? Ravna linija kroz ciklus 400.

Tih 0,15 dB ne zvuči zastrašujuće dok ne složite tri spojne točke u vezu od 400G bez rezerve.

Što je unutar ovih stvari

Brza lekcija iz anatomije, jer razumijevanje crijeva pomaže kad se stvari pokvare.

Ferula

Zamislite sićušnu keramičku ciglu s 12 rupa izbušenih na položajima s točnošću od oko 1 mikrona. Ljudska dlaka je široka 70 mikrona. Govorimo o 1/70 vlasi.

U MTP konektorima, čahura pluta na oprugama. Zašto? Jer kada zaglavite dva konektora, oni nikada nisu savršeno poravnati. Plovak omogućuje mikro-podešavanje ferule tako da se kontaktni pritisak ravnomjerno širi umjesto da se jedan ugao brusi u zaborav.

Taj opružni mehanizam također je razlog zašto ne biste-smjeli uhvatiti MTP konektore kada ih spajate. Vidio sam tehničare kako ih spajaju kao da zatežu matice. Cijela poanta plovka je da dopusti konektoru da pronađe vlastito poravnanje. Samo pritisnite dok ne klikne. Gotovo.

Vodilice

Već smo gunđali o eliptičnom dizajnu. Same igle su od očvrsnute legure-prežive tisuće umetanja bez nicanja.

Muški konektori imaju igle. Ženski konektori imaju rupe. Zvuči očito, ali gledao sam ljude kako pokušavaju pariti mužjaka--mužjaka u 2 ujutro u mračnom ormariću. Ne radi. Pitaj me kako znam.

Kućište

Standardna MTP kućišta su jednodijelna--polaritet i spol postavljeni su u tvornici. Naručujete krivo, ili vraćate kabele ili kupujete adapterske ploče.

Evo nešto što vam podatkovne tablice neće reći: u ne-klimatski-ograničenim mjestima ili industrijskim okruženjima jeftina MPO plastična kućišta postaju krta nakon nekoliko godina. U našem laboratoriju za testiranje otpornosti na stres usporedili smo originalna MTP kućišta s generičkim kopijama pod ekstremnim toplinskim ciklusima. Mnogi proizvođači smanjuju troškove miješanjem prekomjerne količine recikliranog materijala u svoje kalupe za kućište-to uzrokuje degradaciju molekularnog lanca koja je nevidljiva golim okom. Ali nakon termičkih cikličkih ispitivanja (-40 stupnjeva do +75 stupnjeva), otpornost na zamor zasuna pada za više od 40%. Primili smo "raspadnute" konektore vraćene od kupaca, a analiza rastavljanja dosljedno pokazuje klasičnu krtost materijala. Zato inzistiramo na korištenju samo djevičanske polieterimidne (PEI) smole visokih specifikacija. Na papiru košta više, ali osigurava da se vaši konektori i dalje spajaju s istim oštrim klikom nakon deset godina u podatkovnom centru.

MTP PRO rješava problem konfiguracije (više o tome kasnije), ali za sada samo znajte: triput-provjerite svoje specifikacije prije naručivanja. RMA proces za glavni kabel od 400 USD traje tri tjedna.

Polaritet. Obratite pozornost ovdje.

Potrošit ću previše vremena na ovaj odjeljak jer pogreške polariteta čine možda 60% poziva za rješavanje problema s MPO-om na kojima sam bio. To je dosadno. Zamorno je. I apsolutno će vam uništiti četvrtak navečer ako ga ignorirate.

Duplex vlakno je jednostavno. Tx u Rx, Rx u Tx. Malo dijete bi to moglo shvatiti.

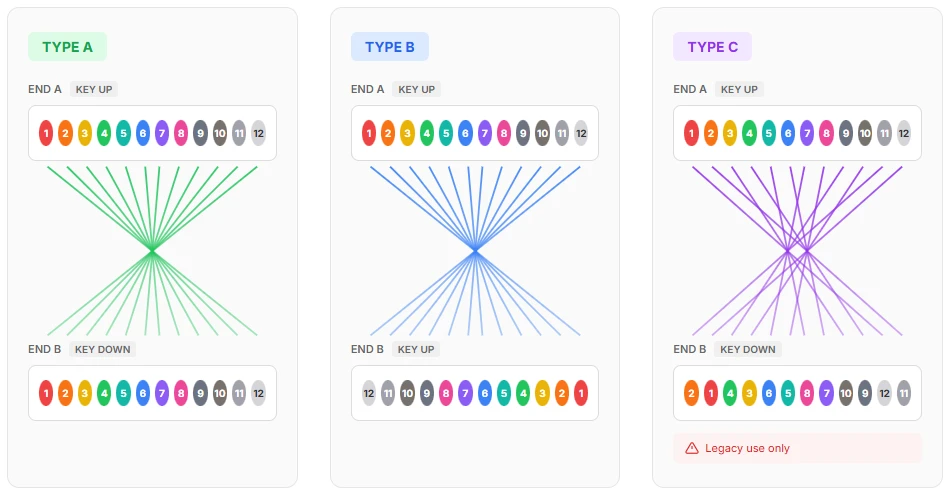

Dvanaest vlakana u jednom konektoru? Svaki položaj je bitan. I postoje tri-TRI-različita načina na koje proizvođači povezuju te kabele.

Tip A

Ključ gore na jednom kraju, ključ dolje na drugom. Kabel iznutra odražava niz vlakana. Pozicija 1 prelazi na poziciju 1, ali fizički preokret znači da se parovi ispravno postavljaju za dupleks probijanje.

Tip B

Oba kraja ključ gore. Kabel mijenja susjedne parove: 1↔2, 3↔4, 5↔6 itd. Uobičajeno za SR4 primopredajnike.

Vrsta C

Ja osobno mrzim tip C. Standard ga uključuje, naravno. Ali u praksi? To je zamka.

Tip C radi okretanje u paru povrh okretanja tipa A. Jedini put kad sam vidio da se ispravno koristi bilo je u vrlo specifičnoj naslijeđenoj Cisco konfiguraciji, a čak ni tada tehničar koji ga je instalirao nije ostavio nikakvu dokumentaciju. Proveli smo dva dana obrnuto-inženjering karte polariteta.

Moj savjet: osim ako ne odgovarate postojećoj infrastrukturi tipa C, pretvarajte se da ne postoji. Bolje ćeš spavati.

Zašto je ovo važno u stvarnom životu

Evo tipične putanje-lišća:

Prekidač za kralježnicu → Tip B debla → MTP patch panel → Tip A patch → Leaf switch

Sve radi. Sada zamislite da netko-možda izvođač radova, možda noćna-tehničar u smjeni-zamijeni taj prtljažnik tipa B za tip A. Kutije su izgledale slično. Etikete su bile male.

Što se događa? Djelomična povezanost. Vlakna 1-2 djeluju. Vlakna 3-4 ne. Vlakna 5-6 rade. I tako dalje.

Simptom izgleda točno kao loš primopredajnik. Ili prljav konektor. Ili puknuće vlakana. Izgubit ćete sate jureći duhove prije nego što netko konačno probije maper polariteta i otkrije pravi problem.

Kao proizvođaču, najstrašnija stvar nisu složene sheme ožičenja-već "skrivene greške u proizvodnji." U našem-desetljetnom iskustvu u proizvodnji, vidjeli smo što se događa kada procesima sastavljanja nedostaju odgovarajuće kontrole. Najčešći način kvara? Pogreške polariteta zbog rotacije vlaknaste vrpce tijekom završetka. Bez automatizirane provjere, umorni radnici mogu nenamjerno okrenuti vrpcu za 180 stupnjeva-što je pogreška koja je nevidljiva golim okom, ali pogubna za vezu. Izvješća o analizi kvarova u industriji sugeriraju da to čini otprilike 1% kabela iz objekata bez sigurnosnih mjera. Na našoj proizvodnoj liniji provodimo potpuno automatizirano testiranje polariteta-svaki kabel generira jedinstveni otisak prsta polariteta prije isporuke. Upravljanje polaritetom ne bi trebalo ovisiti o sreći instalatera; potrebno ga je zaključati u tvornici putem fizičke zaštite i automatizirane inspekcije.

Nakon te noćne more, postavili smo čvrsto pravilo: pri bilo kojoj velikoj implementaciji, nasumično izvlačimo-testiramo 5% kabela prije nego što odu u ladicu. Provjerite stvarno mapiranje vlakana, a ne naljepnicu. Nikad ne vjerujte etiketi.

Popravak

Dokument. Sve.

Prije nego što provedete jedan kabel, izradite mapu polariteta. Proračunska tablica, Visio dijagram, skica salvete-Nije me briga. Samo zapiši:

Kamo ide koja vrsta kabela

U kojem je smjeru ključ okrenut na svakom kraju

Kakvo je očekivano preslikavanje vlakana--na vlakno

Označite oba kraja svakog kabela vrstom polariteta. Ne samo broj dijela-stvarni polaritet. Koristim traku u boji: plavu za A, žutu za B. Niska-tehnologija, ali radi.

Jedan kupac s kojim radim ispisuje QR kodove koji povezuju s njihovom bazom podataka dokumentacije. Pretjerano? Možda. Ali tri godine nisu imali incident s polaritetima.

Napomena: ova staza od dva-segmenta održava točan polaritet za 4×25G proboj. Promijenite bilo koji kabel bez ponovnog izračunavanja i rješavate probleme u ponoć.

Matematika proračuna gubitaka

Svaka optička veza ima proračun snage. Odašiljač daje X dBm. Prijemnik treba najmanje Y dBm. Razlika je u vašem budžetu za gubitke-to je ono što trošite na prigušenje vlakana, gubitke u konektorima i spojeve.

Na 10G, proračuni za gubitke bili su velikodušni. Mogli biste koristiti smeće konektore i još uvijek imati marginu.

Na 100G, matematika postaje stroža.

Na 400G, brojite desetinke dB kao škrtac koji broji novčiće.

100GBASE-SR4 primjer

IEEE daje ukupni gubitak kanala od 1,9 dB za 100G SR4 preko OM4 na 100 metara.

Izgradimo realističnu vezu:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dva MTP spajanja (prekidač→ploča, ploča→zakrpa)

Ako koristite generički MPO na 0,75 dB svaki:

To nije margina. To je traka grešaka na vašoj opremi za testiranje.

Jedna zrnca prašine na jednoj strani-i premašili ste budžet. Jedan malo duži kabel, preko proračuna. Jedan konektor koji je došao iz smjene u petak poslijepodne u tvornici, preko proračuna.

Ista veza s MTP Elite na 0,35 dB svaki:

Sad možeš disati. Prašina se događa. Temperature se mijenjaju. Vlakna stare. Ta margina od 0,85 dB apsorbira stvarni svijet.

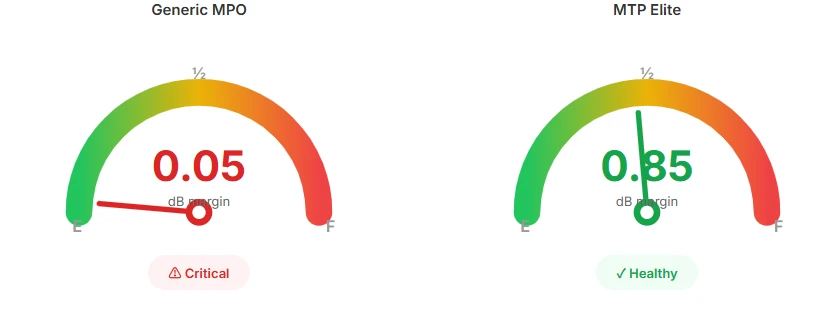

Analogija putovanja

Zamislite gubitak proračuna kao vožnju -putem zemlje sa spremnikom goriva koji ne možete napuniti.

Generički MPO počinje s pola spremnika. Kratka putovanja? Fino. Ali pokušajte stići od Phoenixa do Denvera i znojit ćete se svake milje, ulijećući na benzinsku crpku na isparenja.

MTP Elite vas pokreće punim plućima. Isto odredište, ali sada možete skrenuti, uključiti klima uređaj, a ne paničariti kad naletite na prometnu gužvu.

Odredište (vaša brzina prijenosa podataka) se ne mijenja. Vaša margina za iznenađenja jest.

MTP Elite u odnosu na Standard: Kada platiti premiju

US Conec prodaje dva razreda:

Standardni MTP:Maksimalni uneseni gubitak od 0,50 dB. Tipično je oko 0,35 dB.

MTP Elite:Najviše 0,35 dB. Tipično je 0,15-0,25 dB.

Elite košta 15-30% više, ovisno o broju vlakana i dobavljaču. isplati li se

Evo kako ja razmišljam o tome.

Prijeđite u Elitu kada:

Vaša matematika gubitaka ostavlja manje od 0,5 dB margine nakon što se sve zbroji

Imate tri ili više točaka parenja na putu

Radite 400G sada, ili ćete biti u roku od 3 godine

Kabel je okosnica infrastrukture koja će biti u zidovima desetljeće

Standard je dobar kada:

Veze ispod 50m sa samo 1-2 parenja

Ugodna marža od 40G ili 100G

Patch kabele koje ćete ionako mijenjati svake godine-zašto plaćati premiju za potrošni materijal?

Istinski mali proračun, a vi ste izračunali kako biste dokazali da funkcionira

Moje opće pravilo: Elite za debla, Standard za zakrpe.

Evo logike. Debla idu u strop, ispod poda, kroz zidove. Ostaju tamo 7-10 godina. To je temelj vaše mreže - apsolutno ne možete jeftino platiti gubitke za infrastrukturu koju nećete dotaknuti desetljeće.

Sa stajališta proizvodne preciznosti, razlika između Elite i Standard razreda nije samo 0,1 dB na papiru. Proizvodnja konektora-razreda Elite zahtijeva produženo super{3}}poliranje krajnje-površine i odbacivanje bilo kakvih prstenova s ​​graničnim geometrijskim parametrima kao što je pomak vrha. Moja glavna-preporuka kupcima: kovčezi moraju biti Elite. Nakon što su glavni konektori ukopani u nosače kabela, njihove točke spajanja su fiksirane. Patch kabeli su tekući i stalno se mijenjaju. Ako vaša geometrija prstena za prtljažnik nije savršena, nije važno koliko su vaši patch kabeli dobri-fizički kontaktni pritisak uvijek će biti neujednačen. Potrošite novac na precizne komponente koje se ne miču. To je filozofija troškova koja zapravo ima smisla u proizvodnji.

Zakrpe? Oni su potrošni materijal. Operativni tehničari ih povlače, preusmjeravaju, gaze na njih, slučajno prevrću stolice preko njih. Prosječni životni vijek je možda šest mjeseci do godinu dana prije nego što se zamijene. Trošiti vrhunske dolare na Elite zakrpe dok upravljate rubnim deblima je unatrag-glancate kvaku dok temelj puca.

Jedna iznimka: ako se -povezujete kroz sobu za-sastanke u kolonu, idite Elite posvuda. Ne možete kontrolirati kvalitetu kabela s druge strane te handoff ploče.

MTP PRO: Popravci na terenu koji stvarno funkcioniraju

Tradicionalni MTP zaključava polaritet i spol u tvornici. Pogrešna narudžba? Vratite ga, pričekajte tri tjedna, objasnite svom voditelju projekta zašto je raspored izmaknuo.

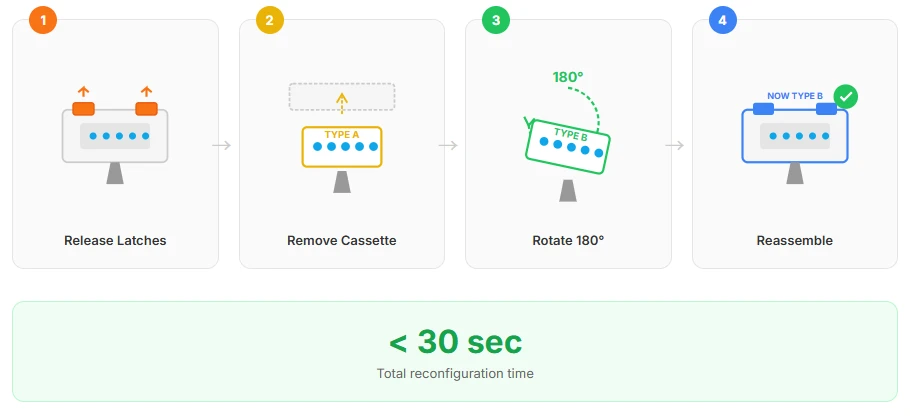

MTP PRO vam omogućuje promjenu polariteta (Tip A ↔ Tip B) i spol (muški ↔ ženski) u polju. Nema posebnih alata za polaritet-samo otvorite kućište. Zamjena spolova treba alat za vađenje pribadače, ali to je još uvijek posao od 30 sekundi.

Premija je 20-40% u odnosu na standardni MTP. Zvuči strmo.

Ali idemo malo izračunati-:

Ako provodite veliku implementaciju s nejasnoćama o tome što je već instalirano, MTP PRO plaća za sebe prvi put kada nešto ne odgovara crtežu.

Za kolokaciju ili okruženja kojima upravlja treća-strana, obično preporučujemo klijentima da izravno navedu MTP PRO. U onim scenarijima "crne kutije" u kojima ne možete predvidjeti polaritet ili spol druge strane, mogućnost PRO-a-promjenjivosti polja nije samo prikladna-već je osiguranje. Vidjeli smo kako klijenti zatvaraju čitavih deset-tisuća-projekata vlakana na tjedan dana jer se pokazalo da su oba kraja muška. Kao proizvođač, proizvodimo konektore PRO-serije kako bismo vratili ovlasti za konfiguraciju natrag na teren-eliminirajući rizike opskrbnog lanca uzrokovane komunikacijskim prazninama-u ranoj fazi.

Za male, dobro-dokumentirane verzije u kojima kontrolirate svaku varijablu? Standard je u redu.

MTP-16: Zaustavite rasipanje vlakana

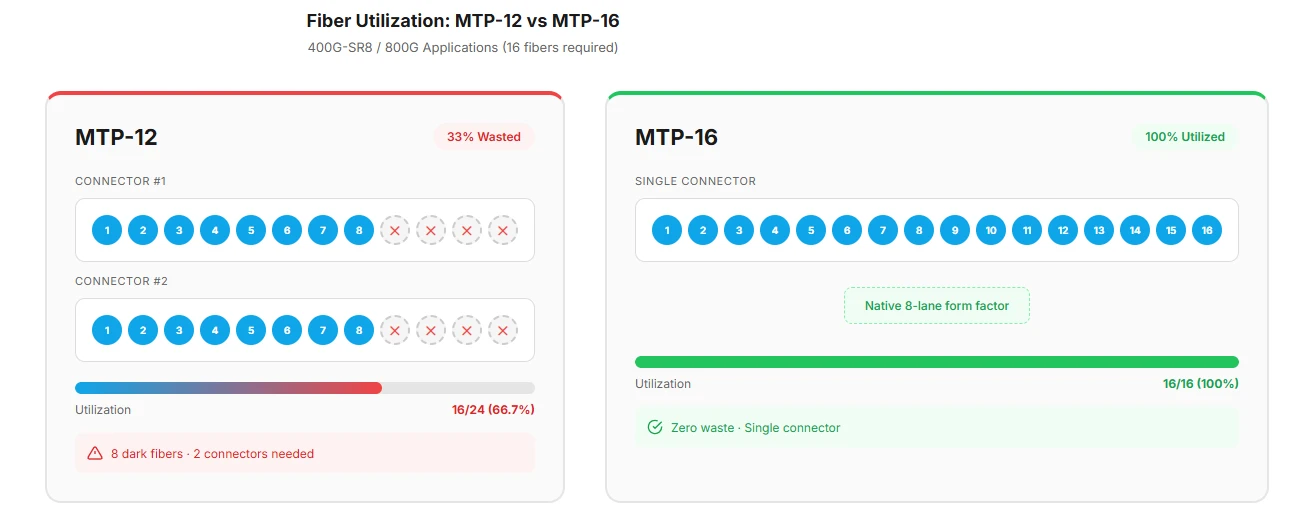

Prljava tajna o MTP-u s 12 vlakana: gubi trećinu vaših vlakana za aplikacije s 8 traka.

40G koristi 4 trake (8 vlakana). 100G koristi 4 trake (8 vlakana). 400G koristi 8 traka (16 vlakana). 800G koristi 8 traka (16 vlakana).

MTP-16 popravlja ovo. Šesnaest vlakana, osam duplex parova, nula otpada.

Za 400G-SR8 i nadolazeći 800G val, MTP-16 izvorni je faktor forme. Ako gradite novu infrastrukturu za obuku umjetne inteligencije-oni GPU klasteri koji trebaju 400G ili 800G između svakog čvora sada standardiziraju na MTP-16. Delta troškova je zanemariva, a nećete iščupati debla od 12 vlakana za dvije godine.

Prošlog mjeseca čuo sam od kontakta hiperskalera: već su se obvezali na MTP-16 za sve nove verzije. Samo poboljšanje iskorištenja vlakana opravdalo je promjenu alata.

Kraj-Pregled lica: dosadni dio koji vas spašava

Bit ću kratak jer je to najmanje zanimljiva tema. Ali preskakanje je razlog zašto ljudi spaljuju primopredajnike od 2000 dolara.

MTP konektori imaju 12, 16 ili 24 vlakna u jednom prstenu. Jedna čestica onečišćenja na jednom vlaknu sprema cijeli konektor. Šanse za kontaminaciju skaliraju se s brojem vlakana.

IEC 61300-3-35 definira čisto. Evo sažetka:

Ta središnja zona-25 mikrona je brutalna. Jedna čestica prašine. Jedan. I vaša 400G veza počinje izbacivati ​​CRC pogreške.

Ne možete ručno pregledati 12+ vlakana po konektoru po kraju za svaki kabel. Nabavite automatiziranu MTP sondu (4000-8000 USD). Isplati se prvi put kada uhvatite kontaminaciju prije parenja umjesto nakon zamjene primopredajnika.

Protokol čišćenja:

1. Prvo pregledajte. Uvijek.
2. Ako je prljavo: suho obrišite. Radi 80% vremena.
3. Još uvijek prljavo: IPA mokro čišćenje.
4. Ponovno -pregledajte prije parenja.
5. Neuspjeh nakon mokrog čišćenja? Konektor može biti oštećen. Ne forsiraj.

Početnici griješe u jednoj stvari: pretpostavljaju da je mokro čišćenje uvijek temeljitije od suhog. Na MTP konektorima, to je katastrofa koja čeka da se dogodi. Ostaci IPA-e koji ne ispare u potpunosti stvaraju ljepljive mikro{2}}zamke u rupama za klinove vodilice-i te zamke privlače više prašine nego što ste počeli.

Pod tvorničkim mikroskopom od 400x često vidimo nevidljivog ubojicu kojeg je ostavilo "mokro čišćenje": IPA ostatke filmova. Mnogi korisnici koriste sredstvo za čišćenje dasaka ili alkohol s visokom{2}}koncentracijom, ali ako je omjer mješavine pogrešan ili je isparavanje nepotpuno, površinska napetost tekućine doslovno "zaključava" fine čestice ravno u rupe za igle MTP vodilice. Zbog toga su neki kabeli dobro testirani tek izvađeni iz kutije, ali pokazuju gubitak šiljaka nakon samo nekoliko ciklusa spajanja. Naša preporuka za radnju: kemijsko čišćenje rješava devedeset posto slučajeva. Ako je mokro čišćenje apsolutno neophodno, upotrijebite specijalizirana-otapala za čišćenje bez ostataka nakon čega slijedi visoko{7}}pročišćavanje dušikom. Cilj je očuvanje "djevičanskog integriteta" kraja vlakana-lice-bez kemijske degradacije pretjeranim tretmanom.

Naše pravilo: prvo suho brisanje, uvijek. Sačuvajte mokro čišćenje za tvrdoglavu kontaminaciju-kožna ulja od prstiju tehničara, ostatke ljepila i takve stvari. A ako radite mokro čišćenje, odmah nakon toga dva prolaza suhim brisanjem. Zamislite MTP kao preciznu optiku: što suši, to sigurniji.

Jedan detalj koji se često zanemaruje: dizajn poklopca za prašinu važniji je nego što ljudi shvaćaju. Poklopci koji prečvrsto prianjaju tjeraju tehničare da trzaju prtljažnik tijekom uklanjanja, potencijalno opterećujući sklop prstena. Kada smo dizajnirali naše poklopce za prašinu, posebno smo osmislili napetost držanja kako bismo uravnotežili zaštitu od kontaminacije i lakoću uklanjanja-dovoljno čvrsti da ostanu na mjestu tijekom rukovanja, dovoljno labavi da se ne borite s njima u 2 ujutro u mračnom ormariću. Takvih sitnica nema ni u jednoj podatkovnoj tablici.

Okvir za odlučivanje

Evo varalica. Ali pročitajte zvjezdice-tamo su prave smjernice.

Zvjezdice:

⚠️ U blizini HVAC opreme ili kompresora?Vibracije s vremenom olabave veze. Prijeđite na MTP (metalne stezaljke) čak i ako matematika gubitaka kaže da je generičko u redu.

⚠️ Laboratorijsko okruženje sa stalnom rekonfiguracijom?MTP PRO, čak i ako je polaritet "poznat". Planovi se mijenjaju. Poštedite se glavobolje.

⚠️ Spajanje na postojeće generičke MPO debla?Ne bacajte novac na Elite zakrpe-prvo nadogradite prtljažnike. Lanac je jak onoliko koliko je jaka najslabija karika.

⚠️ Colo upozna-me sobu?Elita posvuda. Evo što se tiče kolokacije: ne možete pregledati što je s druge strane te demarkacijske ploče. Nemate pojma koriste li kvalitetne skakače ili najjeftiniju stvar koju je njihov odjel za nabavu mogao pronaći. Ono što možete kontrolirati je vaša strana veze. Prijelaz na Elite na vašoj strani stvara dodatnih 0,3 dB margine-a u okruženju "crne kutije" gdje ste slijepi za pola veze, ta margina je često razlika između čvrstog zelenog svjetla i treperavog žutog alarma.

Za MPO/MTP vlaknasta vlakna, kazete i prekidne module koji pokrivaju cijeli raspon, detaljne specifikacije i dostupnost zaliha možete pronaći uEVOLUX katalog. Naš odjeljak s optičkim konektorom uključuje MTP-12, MTP-16 i PRO varijante – sve proizvedene uz kontrolu kvalitete i protokole inspekcije o kojima se govori u ovom vodiču.

MPO/MTP vlakno nije komplicirano nakon što usvojite tri stvari:

Kvaliteta konektora raste s brzinom.40G oprašta aljkavost. 400G ne oprašta.

Pogreške polariteta izgledaju kao sve osim pogrešaka polariteta.Dokumentirajte prije instalacije.

Proračuni gubitaka su manji nego što mislite.Izračunaj. Ako je blizu, nadogradite specifikaciju priključka.

I jedno osobno mišljenje: MTP Elite na okosnicama je gotovo uvijek vrijedan premije. Ukupna razlika u troškovima izgradnje podatkovnog centra pogreška je zaokruživanja u usporedbi s jednom noći hitnog rješavanja problema.

Reference

1. US Conec MTP specifikacije: https://www.usconec.com/
2. Vodič za FS.com MTP konektor: https://www.fs.com/blog/a-sveobuhvatan-vodič-za-mtp-konektor-958.html
3. TIA-568.3-D: Standard komponenti kabela optičkih vlakana
4. IEC 61754-7: Specifikacije obitelji MPO konektora
5. IEC 61300-3-35: Kriteriji pregleda čeone strane
6. IEEE 802.3bm/cm: 100G i 400G optički standardi
