Objašnjenje vrsta višemodnih vlakana: OM1 OM2 OM3 OM4 OM5

Detaljna-tehnička usporedba za pomoć mrežnim inženjerima i timovima za nabavu u odabiru pravog višemodnog vlakna za njihovu infrastrukturu

Kada nam se logistička tvrtka iz New Jerseya prošlog kvartala obratila u vezi nadogradnje svoje mreže skladišta, suočili su se s uobičajenom dilemom: njihovi postojeći OM1 kablovi nisu mogli podržati 10GbE preklopnike koje su upravo kupili. Tehničar na-licu mjesta preporučio je OM4, ali je li to pretjerano za trčanje od prosječno 85 metara? Ovaj se scenarij svakodnevno odvija u podatkovnim centrima, kampusima i poslovnim objektima diljem svijeta.

Odabir višemodnog vlakna ne odnosi se samo na odabir-kodiranog kabela-već o razumijevanju fizike širenja svjetlosti, usklađivanju vaše infrastrukture s trenutnim i budućim zahtjevima za propusnost i optimiziranju vašeg kapitalnog ulaganja. Ovaj vodič nadilazi specifikacije-na površinskoj razini kako bi se objasniozaštoova vlakna rade drugačije ikakoza donošenje informiranih odluka za vašu specifičnu implementaciju.

Što višemodno vlakno čini "višemodnim"

Prije nego što se upustimo u klasifikacije OM-a, utvrdimo što razlikuje višemodno vlakno od jednog-modnog parnjaka na osnovnoj razini.

Višemodno vlakno ima veći promjer jezgre-obično 50 μm ili 62,5 μm u usporedbi s jednomodnom-jezgrom od 9 μm. Ova veća jezgra omogućuje svjetlosti da putuje kroz vlakno duž više staza istovremeno, a svaka staza predstavlja drugačiji "način" širenja. Zamislite to kao autocestu s mnogo trakova naspram ceste s jednom-trakom: više traka znači veći prometni kapacitet na kratkim udaljenostima, ali koordinacija postaje izazovna na dužim dionicama.

Sučelje jezgre-na-oplatu u višemodnom vlaknu s graduiranim-indeksom nije oštra granica, već postupan prijelaz u indeksu loma. Ovaj je gradijent precizno osmišljen kako bi izjednačio vrijeme putovanja različitih načina. Svjetlost koja putuje blizu ruba vlakna ima duži fizički put, ali se kreće kroz materijal s nižim-indeksom loma- (i stoga putuje brže), dok svjetlost blizu središta ide kraćim putem kroz materijal s višim-indeksom loma- (krećući se sporije). Kada su savršeno ugođeni, svi modovi stižu do prijemnika istovremeno.

U praksi, proizvodne tolerancije znače da ova kompenzacija nikada nije savršena. Rezultirajuće vremenske razlike između načina-koje se nazivaju modalna disperzija-u konačnici ograničavaju propusnost vlakna i udaljenost prijenosa. Ovo je ključni parametar koji razdvaja OM1 do OM5.

Evolucija od LED-a do VCSEL-a: razumijevanje revolucije propusnosti

Sustav klasifikacije OM odražava temeljnu promjenu u tehnologiji izvora svjetlosti koja se dogodila kasnih 1990-ih i ranih 2000-ih.

LED era (OM1 i OM2)

Rani multimodni sustavi koristili su svjetleće -diode (LED) kao izvor svjetla. LED diode proizvode širok, ujednačen izlaz koji ispunjava cijelu jezgru vlakna, uzbuđujući sve dostupne modove istovremeno. Ovo stanje "prepunjenog pokretanja" značilo je da je propusnost vlakna određena ukupnom izvedbom stotina modova koji rade zajedno. Nekoliko sporih ili brzih načina rada imalo je minimalan utjecaj jer je energija signala bila raspoređena na toliko mnogo putanja.

LED diode imaju temeljno ograničenje: njihova najveća brzina modulacije je oko 622 Mbit/s. Ovo ih je ograničenje učinilo neprikladnima za aplikacije s gigabitnom-brzinom, bez obzira na teoretsku sposobnost vlakna.

VCSEL revolucija (OM3, OM4, OM5)

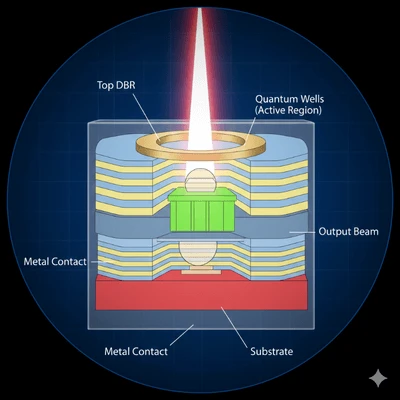

Vertikalni-površinski-emitirajući laseri (VCSEL) promijenili su sve. Ovi poluvodički laseri nude:

Brzine modulacije veće od 25 Gbit/s (i stalno se poboljšavaju)

Uža spektralna širina, smanjenje kromatske disperzije

Veća optička snaga za poboljšane omjere signala-i-šuma

Niži troškovi proizvodnje u usporedbi s rubnim{0}}emitirajućim laserima

Kružni profili grede koji se učinkovito spajaju u jezgre vlakana

Međutim, VCSEL ne ispunjavaju jezgru vlakna ravnomjerno. Njihov koncentrirani snop pobuđuje samo podskup dostupnih modova-obično onih blizu središta vlakna. Ovo stanje "ograničenog pokretanja" znači da bilo kakve greške ili varijacije indeksa loma u središtu jezgre neproporcionalno utječu na performanse sustava.

Zbog toga OM1 i OM2 vlakna, dizajnirana za prenapunjena LED lansiranja, često radegores VCSEL-ima nego što bi njihova nazivna propusnost sugerirala. Proizvođači vlakana odgovorili su razvojem laser-optimiziranog višemodnog vlakna (LOMMF) sa strogo kontroliranim profilima indeksa loma posebno dizajniranim za VCSEL lansiranja. Ovo laser-optimizirano vlakno postalo je temelj za klasifikacije OM3, OM4 i OM5.

OM Klasifikacije: Detaljna tehnička analiza

OM1 vlakna

Osnovne specifikacije:

Promjer jezgre: 62,5μm

Promjer obloge: 125μm

Prepunjeni propusni opseg za lansiranje (OFL): 200 MHz·km na 850nm, 500 MHz·km na 1300nm

Maksimalno prigušenje: 3,5 dB/km na 850nm, 1,5 dB/km na 1300nm

Boja jakne: narančasta (prema TIA-598C)

Tehnički kontekst:

Veća jezgra OM1 od 62,5 μm izvorno je odabrana jer je pojednostavila usklađivanje s LED izvorima i omogućila labavije tolerancije konektora. Međutim, ova veća jezgra podržava više načina širenja od vlakana od 50 μm, što rezultira većom modalnom disperzijom i manjom propusnošću.

Veličina jezgre od 62,5 μm stvara temeljnu nekompatibilnost: OM1 konektori i patch kabeli ne mogu se miješati s OM2/OM3/OM4/OM5 komponentama. Spajanje vlakna od 62,5 μm s vlaknom od 50 μm rezultira približno 3-4 dB dodatnih gubitaka što je dovoljno da izazove kvarove veze u mnogim sustavima.

Praktična ograničenja udaljenosti:

Trenutačni status:

OM1 se smatra naslijeđenom infrastrukturom. Nove instalacije ne bi trebale navesti OM1 osim ako se ne spajaju na postojeće postrojenje od 62,5 μm gdje je potreban modalni kontinuitet. Ograničenje od 33 metra na 10GbE čini ga nepraktičnim za aplikacije modernih podatkovnih centara.

OM2 vlakna

Osnovne specifikacije:

Promjer jezgre: 50μm

Promjer obloge: 125μm

OFL propusnost: 500 MHz·km na 850nm, 500 MHz·km na 1300nm

Maksimalno prigušenje: 3,5 dB/km na 850nm, 1,5 dB/km na 1300nm

Boja jakne: narančasta (prema TIA-598C)

Tehnički kontekst:

OM2 predstavlja prijelaz na tehnologiju jezgre od 50 μm dok je i dalje prvenstveno dizajniran za LED izvore. Manja jezgra smanjuje broj podržanih modova, poboljšavajući propusnost u usporedbi s OM1. Moderni OM2 često se proizvodi kao -optimiziran za laser, iako ne ispunjava stroge EMB zahtjeve OM3.

Budući da i OM1 i OM2 koriste narančasti omotač, uvijek provjerite vrstu vlakna provjerom ispisane legende kabela (npr. "50/125" u odnosu na "62.5/125") prije završetka ili spajanja.

Praktična ograničenja udaljenosti:

Trenutačni status:

Kao i OM1, OM2 se postupno ukida iz novih instalacija. Ograničenje od 82 metra na 10GbE ograničava njegovu korisnost u modernim okruženjima, iako ostaje upotrebljivo za 1GbE veze unutar svojih ograničenja udaljenosti.

OM3 vlakno (laser-optimizirano višemodno vlakno)

Osnovne specifikacije:

Promjer jezgre: 50μm

Promjer obloge: 125μm

Efektivna modalna propusnost (EMB): 2000 MHz·km na 850 nm

OFL širina pojasa: 1500 MHz·km na 850nm

Maksimalno prigušenje: 3,0 dB/km na 850nm

Boja jakne: Aqua (prema TIA-598C)

Tehnički kontekst:

OM3 je bila prva klasifikacija vlakana dizajnirana posebno za VCSEL prijenos. Ključna metrika pomaknula se s prepunjene propusnosti pokretanja (relevantno za LED diode) na efektivnu modalnu propusnost (relevantno za VCSEL). EMB se utvrđuje kroz testiranje kašnjenja diferencijalnog načina rada (DMD), koje mjeri koliko su različite skupine načina rada odgođene jedna u odnosu na drugu pod ograničenim uvjetima pokretanja koji simuliraju ponašanje VCSEL-a.

EMB specifikacija od 2000 MHz·km znači da veza od 300 - metara osigurava približno 6,67 GHz upotrebljive propusnosti koja je dovoljna za 10GbE s marginom. Profil indeksa loma vlakna je strogo kontroliran, posebno u središtu jezgre gdje se koncentrira VCSEL energija.

Praktična ograničenja udaljenosti:

Trenutačni status:

OM3 ostaje široko rasprostranjen i isplativ-za 10GbE aplikacije unutar 300 metara. Za rezidencijalne instalacije optičkih vlakana i manje poslovne mreže gdje kabeli ostaju ispod 300 metara, OM3 nudi izvrsnu vrijednost. Međutim, 40GbE i 100GbE aplikacije brzo otkrivaju svoja ograničenja.

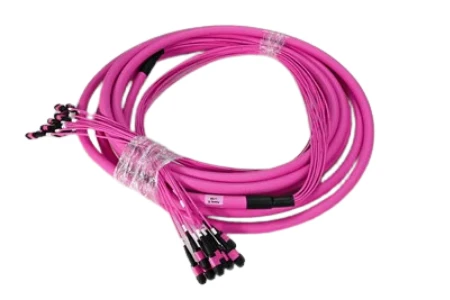

OM4 vlakna

Osnovne specifikacije:

Promjer jezgre: 50μm

Promjer obloge: 125μm

Efektivna modalna širina pojasa (EMB): 4700 MHz·km na 850nm

OFL širina pojasa: 3500 MHz·km na 850nm

Maksimalno prigušenje: 3,0 dB/km na 850nm

Boja jakne: Aqua ili Erika Violet (prema TIA-598C)

Tehnički kontekst:

OM4 je proizašao iz stalnog usavršavanja proizvodnog procesa nakon uvođenja OM3. Proizvođači vlakana postigli su strožu kontrolu nad profilom indeksa loma, više nego udvostručivši efektivnu modalnu propusnost. Ovo nije bio novi dizajn vlakana koliko evolucija proizvodnje OM3 prema višim standardima kvalitete.

EMB od 4700 MHz·km omogućuje vezu od 400 metara da podržava približno 11,75 GHz propusnosti, omogućujući 10GbE na udaljenostima koje bi premašile mogućnosti OM3. Što je još važnije, OM4 proširuje doseg 40GbE i 100GbE sustava s ograničenja OM3 od 100m/70m na ​​150m/100m.

OM4 je potpuno unazad kompatibilan s OM3-oba koriste jezgre od 50 μm i mogu se međusobno povezati bez gubitaka modalne neusklađenosti. Primarna vizualna razlika je izborna Erika Violet (magenta) boja jakne, iako mnogi proizvođači još uvijek koriste aqua.

Praktična ograničenja udaljenosti:

Trenutačni status:

OM4 je preporučeni izbor za nove instalacije podatkovnih centara koji podržavaju 10GbE do 100GbE. Njegova cjenovna premija u odnosu na OM3 je skromna (obično 10-20%), dok njegov prošireni doseg pruža značajnu operativnu fleksibilnost i otpornost na budućnost.

OM5 vlakno (širokopojasno višemodno vlakno)

Osnovne specifikacije:

Promjer jezgre: 50μm

Promjer obloge: 125μm

EMB na 850nm: 4700 MHz·km (isto kao OM4)

EMB na 953 nm: 2470 MHz·km (nova specifikacija)

Maksimalno prigušenje: 3,0 dB/km na 850nm, 2,3 dB/km na 953nm

Boja jakne: limeta zelena (prema TIA-598C)

Tehnički kontekst:

OM5 predstavlja promjenu paradigme u dizajnu višemodnih vlakana. Dok su OM3 i OM4 optimizirali propusnost na tradicionalnoj VCSEL valnoj duljini od 850 nm, OM5 proširuje ovu optimizaciju preko raspona valnih duljina od 850 nm do 953 nm.

Ova širokopojasna mogućnost omogućuje multipleksiranje kratke valne duljine (SWDM), gdje se četiri valne duljine (850nm, 880nm, 910nm i 940nm) prenose istovremeno preko jednog para vlakana. SWDM učinkovito učetverostručuje kapacitet vlakana bez potrebe za dodatnim nitima vlakana ili prijelaza na paralelnu optiku.

Kritično pojašnjenje:OM5 EMB na 850nm jednak je OM4 specifikaciji. Za primopredajnike s jednom-valnom duljinom od 850 nm (standardni 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), OM5 ne pruža prednost udaljenosti u odnosu na OM4. OM5 premija donosi dividende samo kada koristite primopredajnike koji podržavaju SWDM-kao što su 40G-SWDM4, 100G-SWDM4 ili moduli 400G-BD4.2 u nastajanju.

Praktična ograničenja udaljenosti:

Trenutačni status:

Usvajanje OM5 bilo je sporije nego što se u početku očekivalo. Premiju troškova (obično 30-50% u odnosu na OM4) teško je opravdati osim ako SWDM primopredajnici nisu dio plana postavljanja. Za većinu aplikacija podatkovnih centara, OM4 u kombinaciji s paralelnom optikom (MPO/MTP povezivanje) postiže sličnu ili bolju isplativost za 40GbE i 100GbE.

OM5 obećava za okruženja hiperrazmjera gdje je broj niti vlakana ograničen ili gdje put migracije na 400GbE i dalje favorizira multipleksiranje valne duljine u odnosu na paralelizam vlakana.

Sveobuhvatna tablica usporedbe

Odabir pravog vlakna: okvir za odlučivanje

Kriteriji ocjenjivanja

1. Trenutačni zahtjevi za propusnost

Mapirajte svoju postojeću topologiju mreže i odredite brzinu svake veze. Ako primarno koristite 1GbE veze, čak i OM3 pruža znatan prostor. Međutim, ako prevladavaju 10GbE ili brže veze, OM4 postaje praktični minimum za većinu okruženja.

2. Udaljenosti kabela

Izmjerite ili procijenite svoje najduže moguće kabele. Uključite labave petlje, okomite uspone i zaobilaznice-ugrađena duljina kabela često premašuje udaljenost-ravne linije za 20-40%.

3. Put buduće migracije

Zahtjevi za propusnost podatkovnog centra obično rastu 25-50% godišnje. Danas instalirana kablovska infrastruktura trebala bi se prilagoditi najmanje 2-3 generacije tehnologije. Za većinu organizacija to znači projektiranje za 40GbE/100GbE čak i ako trenutna oprema radi na 10GbE.

4. Proračunska ograničenja

Dok OM4 nosi skromnu premiju u odnosu na OM3, cijena rada instalacije kabela obično je manja od razlike u cijeni materijala. Instaliranje OM4 danas u odnosu na OM3 može dodati 10-20% nabavi kabela, ali izbjegava daleko veći trošak kasnijeg ponovnog kabliranja.

Sažetak preporuke

Odabir konektora i najbolje prakse

Učinkovitost višemodnog vlakna uvelike ovisi o kvaliteti i čistoći konektora. Za aplikacije podatkovnih centara visoke-gustoće, naša MPO/MTP rješenja podržavaju konfiguracije s 8, 12, 16 i 24 vlakna za paralelne optičke primopredajnike. Za tradicionalne dvostruke veze, LC konektori nude najveću gustoću priključaka s našim preciznim keramičkim ferulama koje osiguravaju dosljedan uneseni gubitak ispod 0,2 dB.

Poljski tipovi

PC (fizički kontakt): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.

UPC (ultra fizički kontakt): Enhanced polish with better surface finish. Return loss typically >50 dB. Preporučeno za-aplikacije velike brzine.

APC (fizički kontakt pod kutom): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Primarno se koristi s jedno-modnim vlaknom, ali je dostupno za specijalizirane višemodne primjene.

Protokol čišćenja

Kontaminacija je vodeći uzrok kvarova veze. Čak i jedna čestica prašine od 1 μm može blokirati značajan prijenos svjetlosti kroz jezgru od 50 μm. Prije svakog spajanja pregledajte krajeve-konektora optičkim optičnim opsegom s povećanjem od 200x ili većim i očistite maramicama koje ne ostavljaju dlačice pomoću IPA (izopropilnog alkohola) ili kazeta za kemijsko čišćenje.

Izrada poslovnog slučaja: ukupni trošak vlasništva

Razlika u cijeni između višemodnih vrsta vlakana često je manje značajna nego što se čini:

Primjer troškova materijala (patch kabel od 100 m):

OM3: ~45 dolara

OM4: ~52 USD (15% premija)

OM5: ~68 USD (51% premije u odnosu na OM3)

Instalacijski rad(isto za sve razrede): ~150-300$ po vožnji

Kada instalacijski rad dominira ukupnim troškom, inkrementalni trošak određivanja OM4 u odnosu na OM3 postaje zanemariv-dok je osiguranje od budućih ograničenja propusnosti značajno.

Za izgradnju novog podatkovnog centra preporučujemo OM4 kao zadanu specifikaciju. Skromno početno ulaganje osigurava kompatibilnost s 10GbE, 25GbE, 40GbE i 100GbE opremom bez ograničenja udaljenosti unutar uobičajenih udaljenosti od-do-stalka i reda-od-reda.
