Okvir optičke distribucije (ODF) i patch panel optičkih vlakana sadrže adaptere, organiziraju kabele i montiraju unutar 19-inčnih polica. Izvana izgledaju međusobno zamjenjive. Nisu. Svaki od njih obrađuje potpuno različitu fazu optičkog povezivanja, a instaliranje pogrešnog uređaja na pogrešno mjesto u vašoj topologiji obično znači njegovo kasnije iščupanje.
| Koja je razlika između ODF-a i patch panela? Fiber Patch Panel u odnosu na ODF: ključne razlike Dok su fiber patch paneli i ODF-ovi sastavni dijelovi svjetlovodnih mreža, postoje neke ključne razlike: Namjena: Fiber patch paneli prvenstveno se koriste za spajanje i upravljanje svjetlovodnim vodovima. Suprotno tome, ODF ne samo da povezuju i upravljaju, već i štite jezgru, spojni kabel optičkog kabela i podešavanje linije. Dizajn: Patch paneli obično su jednostavniji od ODF-ova, sadrže samo patch panele i adaptere za optička vlakna. ODF-ovi, s druge strane, uključuju patch panele, adaptere za optička vlakna, a mogu uključivati i druge komponente kao što su primopredajnici od optičkih vlakana, prekidači od optičkih vlakana, atenuatori od optičkih vlakana itd. Upotreba: ODF-ovi se obično koriste u-komunikaciji na velike udaljenosti i velikim-mrežama, dok se patch paneli češće koriste u lokalnim mrežama i podatkovnim centrima. Mjerilo: ODF-ovi obično mogu primiti više optičkih veza, što ih čini prikladnijima za-mrežne infrastrukture velikih razmjera. Ukratko, i optički patch paneli i ODF-ovi služe za organizaciju i upravljanje optičkim vezama, ali njihov dizajn, upotreba i scenariji primjene razlikuju se. Kada birate između ovih uređaja, uzmite u obzir njihovu namjenu, veličinu mreže i specifične mrežne zahtjeve. |
Što je točno okvir za optičku distribuciju (ODF)?
ODF je mjesto gdje optički kabeli izvan postrojenja (OSP) ulaze u objekt i organiziraju se za internu distribuciju. Kada s ulice stigne oklopni magistralni kabel od 288-vlakana, ne uključuje se izravno u prekidač. Ulazi u ODF, gdje tehničari skidaju vanjski omotač, odvajaju pojedinačne niti vlakana i fuzijom spajaju svaku nafiber optic pigtailkoji pruža spojenu krajnju točku (obično SC, LC ili FC) za unakrsno-povezivanje s internim distribucijskim kabelima. U mnogim implementacijama FTTH, ODF također sadrži module PLC razdjelnika koji dijele jedno fider vlakno u više pretplatničkih grana prije nego te grane napuste okvir.

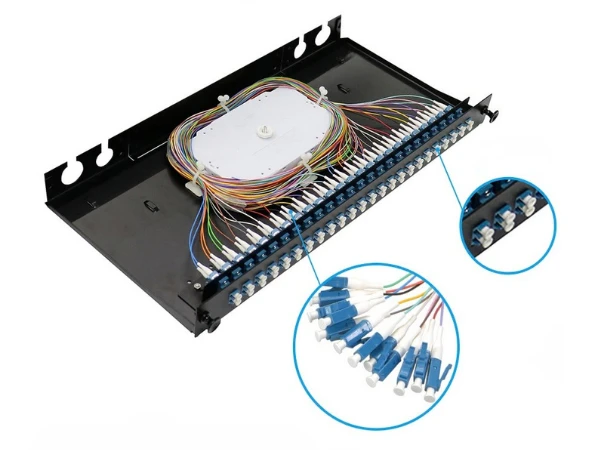

Za sav taj posao spajanja potrebno je zaštićeno okruženje. ODF kućišta štite osjetljive fuzijske spojeve od prašine, vlage, vibracija i slučajnog kontakta, dok klizne-ladice za spajanje drže svaku točku spajanja dostupnom za OTDR testiranje bez ometanja susjednih vlakana. Integrirane vodilice za upravljanje kabelima osiguravaju minimalni radijus savijanja na svakoj niti, što je važnije nego što većina ljudi shvaća kada stotine vlakana dijele jedan okvir. Podni{4}}stojeći ODF može primiti 576, 864 ili više od 1000 priključaka kroz modularne konfiguracije ladica-razlog zbog kojeg ćete ih pronaći u središnjim uredima operatera i na ulazu u kampus gdje se skupljaju deseci glavnih kabela.
Što je ODF i IDF?
ODF (Optical Distribution Frame) je uređaj za upravljanje optičkim vlaknima koji se koristi za završetak, povezivanje i zaštitu optičkih kabela u telekomunikacijskim i podatkovnim centrima. IDF (Intermediate Distribution Frame) sekundarna je distribucijska točka mreže koja proširuje povezanost s glavnog distribucijskog okvira (MDF) na pojedinačne katove ili zone unutar zgrade. ODF upravlja svjetlovodnim signalima, dok IDF distribuira mrežne veze krajnjim korisnicima.
Čemu služi patch panel s optičkim vlaknima?
Patch panel od optičkih vlakana je kućište-montirano na stalak koje predstavlja redove adaptera (LC duplex, SC simplex, MTP/MPO) na prednjoj-ploči. Iza ploče, unaprijed-završeni magistralni kabeli ili distribucijska vlakna s pigtailom spajaju se na stražnju stranu svakog adaptera. Tehničar s 3-metromoptički spojni kabelpriključuje se na prednju stranu i dovršava strujni krug do aktivne opreme-sklopke, poslužitelja, pretvarača medija.
Nema spajalica za spajanje, nema ladica za spajanje. Priključite kabel za spajanje kako biste postavili novi poslužitelj na mrežu, isključite ga da biste ga isključili. Premještanja, dodavanja i promjene (MAC-ovi) događaju se u nekoliko sekundi. Moderni paneli visoke -gustoće sadrže 24 LC duplex priključka (48 vlakana) u jednu jedinicu stalka, s dizajnom MTP kazeta koji to povećava na 96 ili 144 vlakana po jedinici. U podatkovnim centrima gdje svaka jedinica stalka predstavlja trošak nekretnine, ta gustoća pokreće većinu odluka o kupnji.
Ključne razlike između ODF-a i Patch Panela
ODF je mjesto gdje se neobrađeni kabeli za vanjske pogone trajno završavaju spajanjem-spojeva koji mogu ostati netaknuti desetljeće. Patch panel u potpunosti se temelji na konektoru-: svaka je veza dizajnirana da se ručno uspostavlja i prekida onoliko često koliko mreža zahtijeva. Razlike izmeđufiber pigtails i patch kabeliodražava ovu istu trajnu-nas-fleksibilnu podjelu na razini komponente.
Lokacija, izgradnja i kapacitet proizlaze iz te jedne činjenice. ODF-ovi se nalaze na kabelskim ulazima, glavnim razvodnim okvirima i-sobama za sastanke-izgrađenim s teškim-čeličnim kućištima, integriranim rasterećenjem naprezanja i velikim prostorom za usmjeravanje jer rukuju oklopljenim vanjskim deblima. Prespojne ploče nalaze se u policama za opremu pored prekidača i usmjerivača, montirane na upaljače i klizne-šine-jer je njihov posao čisto upravljanje spojnim kabelima u kontroliranom zatvorenom okruženju. I dok ODF instalacija može upravljati tisućama niti vlakana u više okvira, patch panel optimizira za priključak-po-rack-gustoću jedinice-manje ukupnih vlakana, pakiranih dovoljno čvrsto da opsluže kompletnu opremu bez trošenja okomitog prostora.
Gdje se svaki uklapa u stvarnu implementaciju
U tipičnoj FTTH ili FTTP mreži, ODF-razreda operatera nalazi se u središnjem uredu ili terenskom ormaru. Prima dovodne kabele od okosnice, spaja ih u distribucijska vlakna, a često i kućePLC optički razdjelnicikoji dijele jedno uzvodno vlakno na 16 ili 32 pretplatničke grane. Odatle se distribucijski kabeli šire do terminala-na razini ulice i pretplatničkih prostorija.
Podatkovni centri rade obrnuto. Magistralna vlakna iz okosnice kampusa završavaju na ODF-u u glavnoj ulaznoj prostoriji s optičkim vlaknima, ali svakodnevna--radnja događa se na razini reda, gdje patch paneli visoke-gustoće daju administratorima priključke priključaka koje spajaju i isključuju kako se radno opterećenje mijenja. Podružnica ili pojedinačni-podni-ustroj dodatno pojednostavljuje stvari: ako pružatelj usluga isporučuje prethodno-terminirana vlakna, kompaktna zidna-patch ploča upravlja cijelim mjestom bez ikakvog spajanja.

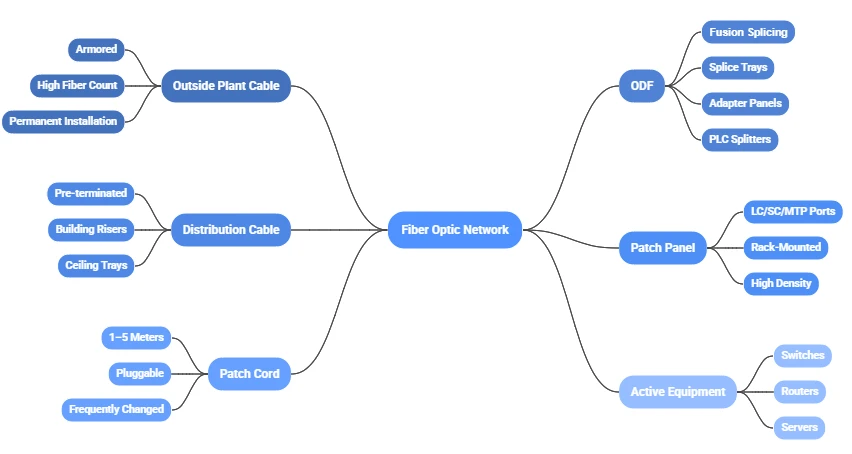

Većina dobro-projektiranih mreža koristi oboje u tandemu. ODF upravlja završetkom glavnog kabela i dugotrajnim-unakrsnim-spojevima; patch panel pruža fleksibilnu vezu zadnjeg-metra s priključcima opreme. Ovaj slojeviti pristup izolira osjetljivu okolinu spojeva od svakodnevnog krpanja, smanjujući rizik od slučajnog oštećenja vlakana. To također znači da kada stigne proširenje mreže-novi prekidač, novi red poslužitelja-jedini hardver koji treba promijeniti je na razini patch panela, a ne unutar ODF-a.
Zašto kvaliteta konektora oblikuje cijeli sustav
ODF i patch panel dobivaju najviše pozornosti u raspravama o planiranju, ali konektori obavljaju stvarni optički posao. Adapterski priključci, spojni završeci, spojne površine kabela za spajanje-svi oni dodaju uneseni gubitak, a taj se gubitak nakuplja. U ODF-u od 144 vlakna koji opslužuje gusti FTTH split, razlika od 0,1 dB po konektoru brzo se nakuplja na stotine uparenih parova.
Većina razlike u performansama između dobrog i lošeg konektora nalazi se u feruli. Precizna-polirana cirkonijeva keramika održava jezgre vlakana poravnate unutar pod-mikronskih tolerancija; loše obrađene čeone površine generiraju skokove povratnog gubitka koji pogoršavaju-signale velike brzine-osobito na 100G-i-iznad koherentnih veza gdje se računa svaka desetina dB. Unutar ODF-a, kvaliteta konektora još je važnija nego na patch ploči, jer spojni konektor koji je spojen fuzijom-i postavljen u svoj adapter trebao bi ostati do kraja vijeka kabelskog postrojenja. Lošeoptički konektorzakopan unutar ladice za spajanje nije nešto što mijenjate utorkom poslijepodne.
Faktor oblika također igra ulogu u gustoći.LC konektori sa svojom ferulom od 1,25 mmisporučuju otprilike dvostruko veći broj priključaka po jedinici stalka u usporedbi s SC-ovim faktorom oblika od 2,5 mm, zbog čega LC dominira modernim patch panelima podatkovnih centara i sve se više pojavljuje u odjeljcima ODF adaptera. SC i FC još uvijek drže svoje mjesto u naslijeđenim telekomunikacijskim postrojenjima gdje kompatibilnost sa starijim verzijama nadmašuje dobitak gustoće.
Usklađivanje prave opreme s vašom mrežom
12-fiber office office link i 1,500-fiber carrier headend nemaju gotovo ništa zajedničko iz perspektive hardvera, a pretjerano određivanje troši novac jednako pouzdano kao i premalo određivanje uzrokuje prekide.
Na svjetlijoj strani-manje od 48 vlakana-zidna-montaža ili 1U stalak-patch panel za montažu obavlja posao samostalno. SOHO ured koji se spaja na GPON ONT, na primjer, može trebati samo 4- ili 8-priključnu ploču za završetak vlakana u blizini ulazne točke zgrade. Kabeli stižu već završeni, tako da se nema što spajati i nema razloga za ulaganje u infrastrukturu na razini ODF-a.
Jednom kada broj vlakana prijeđe u raspon od 48-do-288, jedna ploča za spajanje neće to presjeći. Više{6}}etažni poslovni kampus ili regionalni čvor ISP-a na ovoj razini ima koristi od uparivanja namjenskog ODF-a na glavnom ulazu s patch panelima za montažu na stalak u svakom IDF ormaru. ODF pruža čisti sloj unakrsnog povezivanja za spajanje magistralnih kanala, dok nizvodni paneli omogućuju lokalnom IT osoblju preusmjeravanje veza bez otvaranja ladice za spajanje. Odabir pravogvrste konektora za optička vlaknana svakoj razini-APC poliranje za-spliter feedove na duge udaljenosti, UPC za kratke-podatkovne veze dosega-spriječava kaskadne probleme refleksije između slojeva. Ovo je također razmjer u kojem se označavanje i dokumentacija počinju isplatiti; bez jasne mape priključaka koja povezuje položaje spojeva ODF-a s priključcima nizvodne ploče za spajanje, rješavanje problema s jednom neispravnom vezom može pojesti cijelo poslijepodne.
Nakon nekoliko stotina vlakana, ODF postaje stalna građevinska infrastruktura. Podatkovni centri hiperrazmjera i središnji uredi telekomunikacija na ovoj razini trebaju modularne podne-sustave s ladicama za spajanje koje se mogu složiti, integriranim kanalima za usmjeravanje i prednjim-adapterskim pločama za pristup koji omogućuju održavanje vrućih-hodnika bez ometanja susjednih veza. Očekuje se da će hardver instaliran ovdje trajati 15 do 20 godina. Visok-razredsinglemode pigtailsi tvornički-testirani adapteri na ODF razini koštaju više unaprijed, ali eliminiraju stalni tok poziva za rješavanje problema na terenu koje jeftine komponente generiraju tijekom vremena.
Upravljanje kabelima: Zanemaren faktor koji produljuje vijek trajanja hardvera
Način na koji se vlakna usmjeravaju kroz ODF ili patch panel utječe na performanse jednako kao i sam hardver. Prekršaji radijusa savijanja, zapetljani patch kabeli i skučena labava pohrana - sve to dovodi do gubitka koji se pojavljuje u OTDR tragovima, ali se rijetko pripisuje pravom uzroku.
Jednomodno vlakno (standard G.652) ima minimalni radijus savijanja oko 15 mm, a njegovo kršenje uvodi gubitak na makrosvoju koji tiho troši vaš proračun za vezu. Unutar ODF-a, zone najvećeg-rizika su izlazne točke gdje se vlakna petljaju od ladica za spajanje do adapterskih ploča i labava skladišna područja gdje se višak vlakana namotava. Zakrivljeni kanali za usmjeravanje i držači kalema-u stilu trna u dobro-konstruiranom ODF-u drže svaku nit iznad minimalnog radijusa-čak i kada tehničar izvuče ladicu radi održavanja i gurne je natrag.
Na patch ploči problem se pomiče s unutarnjih savijanja na vanjsko upravljanje kabelom. LC ploča s 48-priključaka u užurbanom podatkovnom centru nakuplja desetke kabela koji kaskadno padaju s njegove prednje strane, a bez vodoravnih i okomitih kabelskih upravitelja, ti se kabeli petljaju, vuku po tijelu konektora i opterećuju oprugu ferule konstantnom bočnom silom. Taj mehanički pritisak ubrzava tro-čeono trošenje i postupno povećava gubitak umetanja - problem koji čičak vezice, odgovarajuće servisne petlje i dosljedno označavanje mogu u potpunosti spriječiti ako disciplina postoji od prvog dana.
ODF raspored također utječe na to koliko često se konektori ometaju nizvodno. Kada magistralna vlakna imaju odgovarajuću servisnu labavost i čiste staze usmjeravanja, OTDR testovi i spajanja održavanja odvijaju se bez povlačenja ili zatezanja vlakana. Svaki put kada se konektor optereti, odspoji i ponovno-namjesti, njegova krajnja strana pokupi kontaminaciju i mikro-ogrebotine. Projektiranje za -pristup male sile od samog početka znači manje dodira za održavanje-, a manje dodira za održavanje znači duži vijek trajanja konektora.
Sve zajedno
ODF ili patch panel nisu ili/ili odluka za većinu mreža-već je pitanje koji uređaj kamo ide. ODF završava magistralne kabele i osigurava dugoročne-unakrsne-veze. Patch panel tehničarima daje fleksibilan sloj za krpanje blizu opreme. Određivanje ispravne topologije prvi je korak.
Drugi korak je sve oko njega: kvaliteta ferula i stupanj poliranja usklađen sa svakim slojem, dimenzioniranje kućišta na temelju stvarnog broja vlakana umjesto nagađanja i usmjeravanje kabela koje štiti konektore od nepotrebnog mehaničkog naprezanja. Ništa od toga nije glamurozan posao, ali to je razlika između tvornice vlakana koja radi čisto 15 godina i one koja generira poziv servisu svako tromjesečje.
