Jedan ili dva vlaknasta vlakna - to je ključna razlika između jednostavnih i dupleksnih optičkih kabela. Ali izbor između njih oblikuje više od samog troška materijala. Određuje gustoću vašeg patch panela, specifikacije svakog patch kabela u radu i - najvažnije - odgovara li fizička arhitektura vaše cijele veze stvarno onome što mreža zahtijeva. Evo kratke-usporedbe referenci, a ako trebate potpunu sliku, nastavite čitati.
Jednostruki optički kabel: jedan pramen, jedan smjer
Jednostavni optički kabel ima jednu nit staklenih ili plastičnih vlakana unutar jednog zaštitnog omotača. Prenosi podatke u jednom smjeru - od izvora do primatelja, točka. Nema povratnog puta, nema-dvosmjernog razgovora.
Taj-jednosmjerni dizajn odgovara određenom skupu poslova. CCTV nadzor je klasičan primjer: kamera snima video i gura tok u jedinicu za snimanje. Snimač nikad ne treba slati podatke natrag u kameru preko tog istog vlakna. Mreže industrijskih senzora rade na isti način - temperaturna sonda u tvornici šalje očitanja kontrolnoj ploči, a kontrolna ploča nema razloga odgovarati.
Simplex kabeli također pokreću infrastrukturu emitiranja. U televizijskoj produkciji, kamera prenosi svoje podatke središnjoj jedinici za emitiranje putem veze s jednostavnim vlaknom. Medicinska oprema za snimanje - endoskopski sustavi, određeni rendgenski uređaji - oslanjaju se na isti jednosmjerni pristup. Uređaj za obradu slike šalje podatke visoke-razlučivosti u stanicu za obradu, a to je cijeli put podataka.
S fizičke strane, simpleks vlakno je lakše i zauzima manje prostora na ladici. Jedna nit završava sSC konektor za optičko vlaknoili FC konektor se brzo postavlja i lako se rješavaju problemi. Jedno vlakno, jedno usklađivanje, jedna potencijalna točka kvara - i ta jednostavnost ima stvarnu vrijednost u -primjeni senzora velikih razmjera gdje pokrećete stotine pojedinačnih veza.
Duplex optički kabel: dvo-smjerna komunikacija
Dvostruki optički kabel povezuje dva vlakna zajedno u zipcord konfiguraciju - dva lanca jedan pored drugoga, spojena tankom trakom od materijala omotača. Jedna žica upravlja prijenosom (TX), druga upravlja prijemom (RX), tako da jedan kabel pruža punu dvosmjernu komunikaciju.
Razmislite o tome što se događa unutar podatkovnog centra. Poslužitelj komunicira s prekidačem - zahtjevi izlaze, odgovori se vraćaju, a oba smjera ostaju zauzeta u isto vrijeme. Katne sklopke ulaze u središnju okosnicu, a svaka od tih uzlaznih veza prenosi promet u oba smjera. To nije slučajnost; tako funkcioniraju protokoli. Ethernet, Fibre Channel, SONET - svi oni pretpostavljaju istovremenu stazu slanja-i-primanja. Duplex vlakno postoji jer se moderno umrežavanje ne mijenja.
Potpuno-dupleksni rad znači da oba lanca ostaju aktivna istovremeno. Radna stanica šalje zahtjev poslužitelju na jednom lancu dok poslužitelj vraća odgovor na drugom. Nema čekanja, nema-na redu, nema izgubljene propusnosti. To se razlikuje od polu-dupleksa, gdje podaci putuju u oba smjera, ali samo u jednom smjeru - model voki-tokija, gdje držite gumb za razgovor, a druga osoba čeka.
Duplex patch kabeli završavaju se uparenim konektorima. AnLC-na-LC duplex patch kabelje danas najrasprostranjeniji kabelski sklop u podatkovnim centrima, zahvaljujući kompaktnoj feruli od 1,25 mm LC konektora i izravnoj kompatibilnosti sa SFP i SFP+ primopredajnicima.
Jedno-mod u odnosu na višemod
I jednostavni i dupleks optički kabeli dolaze u jedno-modnim i višemodnim verzijama. Ovaj izbor određuje udaljenost i širinu pojasa, pa je vrijedno jasno razumjeti.

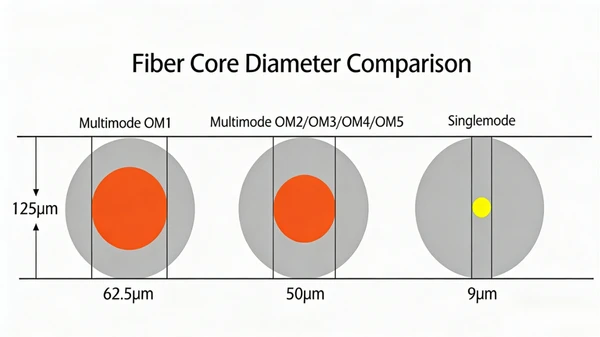

Jedno{0}}modno vlakno ima promjer jezgre od 8 do 10 mikrona i prenosi jednu zraku svjetlosti. Ta čvrsta jezgra eliminira modalnu disperziju, koja održava signal čistim na velikim udaljenostima - govorimo o kilometrima, a ne o metrima. Single{6}}mode simplex i duplex kabeli standard su za telekomunikacijske okosnice, mreže metro područja i sve veze preko nekoliko kilometara. Trošak je veći jer primopredajnici s jednim-modovima koriste laserske izvore svjetlosti umjesto jeftinijih LED dioda u višemodnim sustavima.
Višemodno vlakno ima veću jezgru - 50 ili 62,5 mikrona - i dopušta više modova svjetlosti da putuju istovremeno. To daje snažnu propusnost u kratkim stazama, ali signal se brže degradira jer te višestruke svjetlosne staze pogađaju prijemnik u malo različito vrijeme. Modalna disperzija ograničava efektivne višemodne udaljenosti na 300 do 550 metara za 10G veze, ovisno o OM3 ili OM4 stupnju kabela. Za mreže u kampusu, veze unutar-zgrada i kratke podatkovne centre, višemodno dupleksno vlakno je-isplativ izbor.
Tamo gdje ovi kabeli završavaju na distribucijskim točkama, dobro-određenooptička priključna kutijaodržava točke spajanja organiziranima i zaštićenima. Taj detalj štedi sate rješavanja problema kada tražite problematičnu vezu mjesecima nakon instalacije.
Simplex vs Duplex optički kabeli
Cijena je prva stvar o kojoj se pitamo. Jednostavni kabel koristi jednu žicu vlakana i jedan konektor po kraju - manje materijala, niža cijena po nizu. Kada povlačimo stotine izvora senzora kroz industrijsko postrojenje ili ožičavamo CCTV mrežu -široke zgrade, u-uštede po radu brzo se gomilaju. Duplex kabel košta više zbog druge žice i dodatnih konektora, ali pruža dvosmjernu sposobnost koju simplex ne može replicirati.
Instalacija je drugo pitanje. Simplex kabeli su tanji, fleksibilniji i lakše ih je provući kroz čvrste cijevi. Duplex kabeli su širi zbog konstrukcije zipcord-a, što stvara ograničenja u patch panelima visoke-gustoće. Ali ovdje je kompromis: duplex kabeli eliminiraju potrebu za upravljanjem dva odvojena simplex niza kada projekt treba dvosmjernu komunikaciju. U mrežnim okruženjima, jedan duplex kabel je čišći od dva simplex kabela usmjerena na isto odredište.
Kapacitet širine pojasa daje prednost dupleksu u bilo kojem mrežnom kontekstu. Istovremeni dvo-smjerni protok podataka znači da puni kapacitet vaše veze radi u oba smjera odjednom. Jednostavna veza posvećuje svu širinu pojasa jednom smjeru - učinkovita za feedove senzora i emitiranje, ali ne podržava ciklus slanja-i-primanja koji zahtijeva IP umrežavanje.
Kompatibilnost konektora identična je za obje vrste. Istiadapteri za optička vlaknakoje spojne veze SC-na-SC ili LC-na-LC rade naizmjenično s jednostavnim i dvostrukim sklopovima. Dva simplex kabela mogu zamijeniti jedan duplex kabel, a vrijedi i obrnuto. U praksi se dupleks preferira za mrežne veze jer održava upravljanje kabelima čišćim.
Gdje koristiti Simplex optičke kabele
Simpleksno vlakno pripada svakoj primjeni u kojoj podaci teku u jednom smjeru od izvora do prijamnika: CCTV i sustavi videonadzora, senzori za industrijsku automatizaciju i mreže za nadzor IoT-a, distribucija emitiranog signala (kao što su feedovi kamera-do-proizvodnih pogona), prijenos medicinskih slikovnih podataka (kao što su veze endoskopa-do-stanica za obradu) i releji senzora na autocesti i perimetar stadiona sustavi detekcije.
U svim tim scenarijima, izvorni uređaj generira podatke, a primatelj ih troši. U dizajnu aplikacije ne postoji povratni kanal, tako da dvostruki kabel povećava troškove bez dodavanja funkcije.
Gdje koristiti duplex optičke kabele
Duplex vlakno prolazi posvuda gdje se odvija dvosmjerna komunikacija - koja pokriva veliku većinu mrežne infrastrukture. LAN veze okosnice između preklopnika i usmjerivača, veze-na-preklopnik u podatkovnim centrima, WAN veze između zgrada, fiber-na--desk implementacije za-radne stanice velike propusnosti, i veze na optičke modeme i konvertere medija, sve se izvodi na dvostrukim vlaknima. Ako uređaj na oba kraja i šalje i prima podatke - i to opisuje svaki dio mrežne opreme izgrađene u posljednjih dvadeset godina - duplex je kabel koji treba specificirati.
Jedan razvoj o kojem vrijedi znati: BiDi (dvosmjerni) primopredajnici postižu dvosmjernu-komunikaciju preko jednog vlakna pomoću različitih valnih duljina za prijenos i prijem. BiDi primopredajnici upareni s jednostavnim kabelima smanjuju broj vlakana u metrou i pristupnim mrežama gdje je prostor za kanale tijesan. Pristup zahtijeva primopredajnike-specifične valne duljine na oba kraja, tako da je to ciljano rješenje, a ne opća zamjena za dupleks.
Kako odabrati pravi optički kabel za svoju primjenu
Odluka se svodi na jedno pitanje: prenosi li veza podatke u jednom smjeru ili u dva? Jedan smjer - senzor koji napaja nadzornu ploču, kamera napaja snimač - znači simpleks. Dva smjera - bilo koja mrežna veza - znači dupleks.
Osim toga, nemojte zanemariti kvalitetu završetka. Čist, pravilno uglačanoptički brzi konektorna bilo kojoj vrsti kabela svaki put nadmašuje loše završene premium kabele. Najbolji kabel na tržištu neće spasiti poveznicu s prljavim ili neusklađenim krajem.
Za većinu mrežnih konstrukcija kombinacija obje vrste kabela ima smisla. Pokreni duplex za aktivne mrežne veze. Koristite simplex za namjensko praćenje, senzore i izvore emitiranja. Usklađivanje tipa kabela sa stvarnim protokom podataka - umjesto zadanog postavljanja na duplex pri svakom izvođenju - održava materijalne troškove kontroliranim, a kabelske putove upravljivima bez odustajanja od performansi tamo gdje je važno.
