Što je PLC Splitter i kako radi?

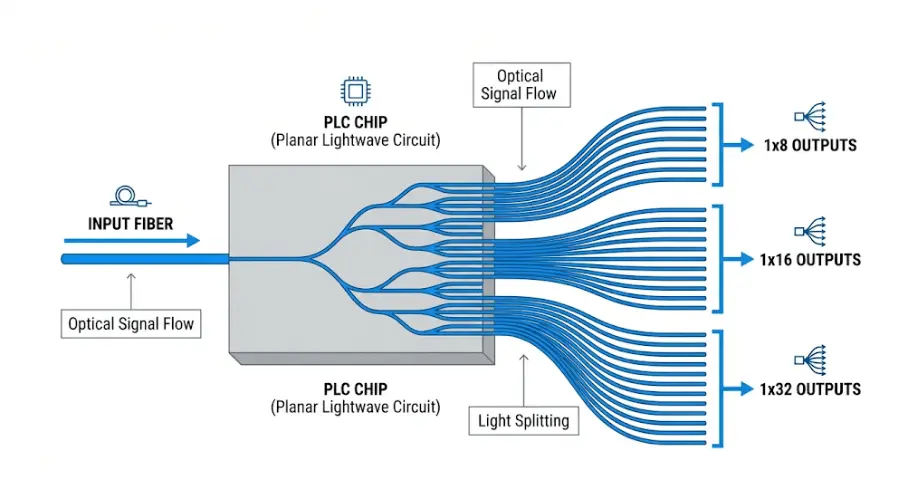

PLC je kratica za Planar Lightwave Circuit. Za razliku od starijih pristupa spojenih-fibera, PLC razdjelnik se izrađuje pomoću tehnologije optičkog valovoda-temeljene na silicijevom dioksidu na ravnoj podlozi - što se proces ponekad uspoređuje s poluvodičkom litografijom. Dolazni optički signal ulazi kroz ulazni priključak, putuje duž precizno urezane valovodne strukture i dijeli se na više izlaznih puteva. Uobičajene konfiguracije uključuju 1x2, 1x4,1x8, 1x16, 1x32, i 1x64.

Budući da se radi o pasivnom uređaju, PLC razdjelnik ne zahtijeva vanjski izvor napajanja. Distribucija signala odvija se u potpunosti kroz optički valovod - što je jedan od razloga zašto su PLC razdjelnici omiljeni u pristupnim mrežama gdje su dugoročna-pouzdanost i minimalno održavanje važni. Dizajn valovoda također omogućuje rad PLC razdjelnika u širokom rasponu valnih duljina, obično pokrivajući 1260 nm do 1650 nm, što znači da jedan razdjelnik može upravljati uzvodno, nizvodno i valnim duljinama video preklapanja istovremeno u GPON ili XGS-PON implementaciji.

Zašto je ujednačen izlaz bitan u praksi

U više{0}}korisničkoj optičkoj mreži, optički mrežni terminal (ONT) svakog pretplatnika mora primiti signal dovoljno jak da održava pouzdanu uslugu. Ako izlazi razdjelnika značajno variraju, neki korisnici mogu doživjeti smanjene performanse dok drugi imaju prekomjernu maržu - što komplicira planiranje proračuna veze i buduće rješavanje problema. PLC razdjelnici su dizajnirani da zadrže ujednačenost izlaza unutar uskog raspona (obično manje od 1,5 dB varijacija između priključaka za 1x32 jedinicu), što pojednostavljuje proračun energije na svim povezanim krajnjim točkama.

Zašto su PLC razdjelnici standardni izbor u PON i FTTx mrežama

Pasivne optičke mreže oslanjaju se na razdjelnike za dijeljenje jednog OLT (Optical Line Terminal) priključka među više pretplatnika. uITU-T G.984 GPON standard, optička distribucijska mreža (ODN) između središnjeg ureda i pretplatničke strane u potpunosti se sastoji od pasivnih elemenata - vlakana, razdjelnika i konektora. PLC razdjelnici najraširenija su vrsta razdjelnika u ovoj arhitekturi jer podržavaju omjere razdjelnika (u uobičajenoj praksi do 1x64) i raspone valnih duljina koje zahtijevaju GPON, EPON i XGS-PON sustavi.

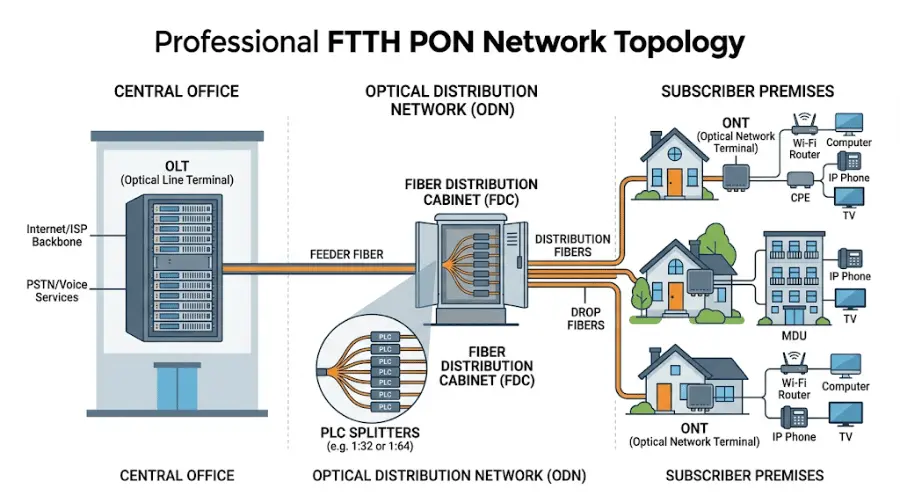

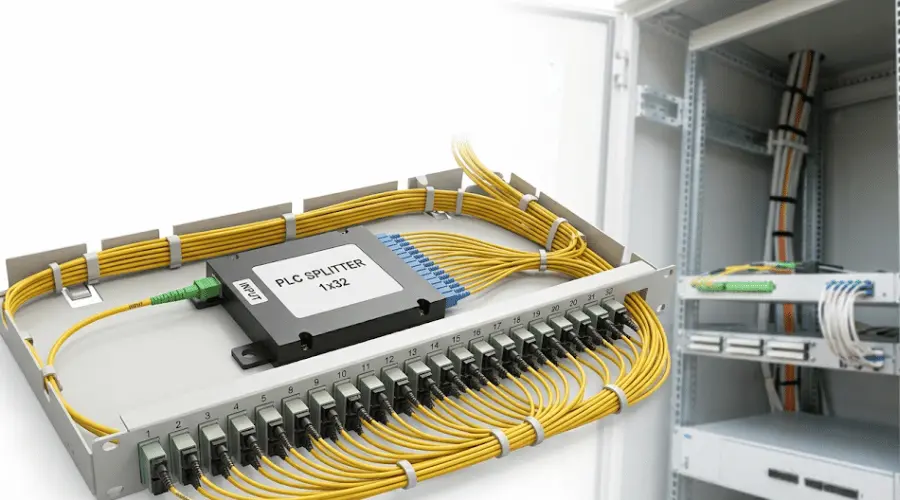

U tipičnoj implementaciji FTTH, PLC razdjelnik postavlja se ili u stalak središnjeg ureda, vanjski ormarić za optičku distribuciju ili -razvodnu kutiju za optičke kablove na razini zgrade -, ovisno o topologiji mreže i gustoći pretplatnika. Cilj nije samo podijeliti signal, već to učiniti na lokaciji koja uravnotežuje učinkovitost usmjeravanja vlakana, prostor u kućištu i jednostavnost budućeg održavanja. Za operatere koji grade rezidencijalne pristupne mreže, 1x32 PLC razdjelnik u distribucijskom sloju uobičajena je osnova - iako stvarni omjer ovisi o broju pretplatnika, udaljenosti i ograničenjima proračuna veze.

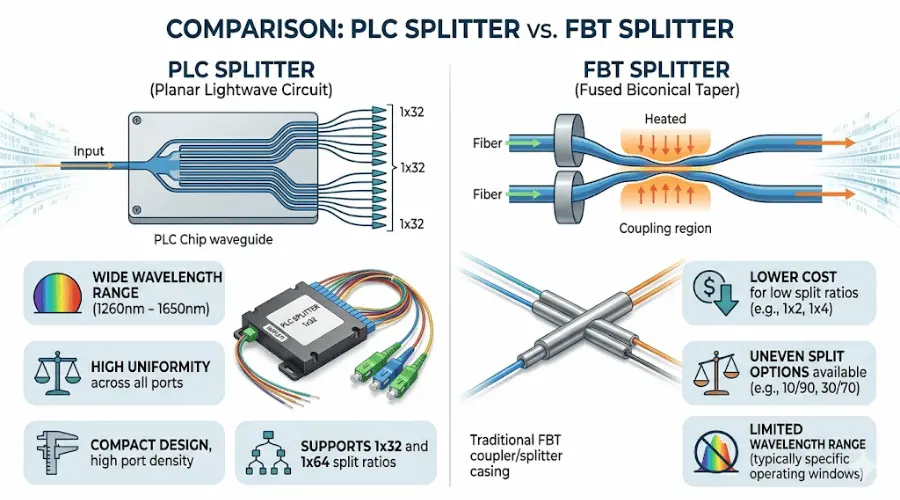

PLC Splitter u odnosu na FBT Splitter: Praktična usporedba

Izbor između PLC-a iFBT (Fused Biconical Taper) razdjelnicijedno je od najčešćih pitanja u nabavi optičke mreže. Oba su pasivni optički razdjelnici, ali se razlikuju u načinu izrade, karakteristikama izvedbe i idealnim slučajevima upotrebe. Sljedeća tablica sažima ključne razlike na temeljuindustrijske-standardne specifikacije.

Kada odabrati PLC umjesto FBT-a

Za strukturirane FTTH i PON implementacije gdje je omjer dijeljenja 1x8 ili veći, PLC razdjelnici općenito su praktičniji izbor. Nude bolju ujednačenost izlaza, kompatibilnost širih valnih duljina i predvidljivije dugoročne-izvedbe - posebno u okruženjima s varijacijama temperature. Prema kriterijima ispitivanja definiranim uTelcordia GR-1209-CORE, PLC razdjelnici moraju pokazati stabilan uneseni gubitak pod mehaničkim i okolišnim stresom, što podržava njihovu upotrebu u unutarnjim i vanjskim kućištima.

Kad FBT još ima smisla

FBT razdjelnici ostaju razumna opcija za jednostavne aplikacije s niskim-omjerom -, na primjer, 1x2 ili 1x4 razdjelnik u kratkom-dometu za praćenje dodira ili troškovno-osjetljivoj vezi-to-točke. Oni također podržavaju nejednake omjere dijeljenja (kao što su 20/80 ili 10/90), koje PLC razdjelnici obično ne nude. Međutim, kupci bi trebali biti oprezni pri korištenju FBT razdjelnika iznad 1x4 u proizvodnim mrežama, budući da jednolikost i pouzdanost opadaju pri većem broju priključaka.

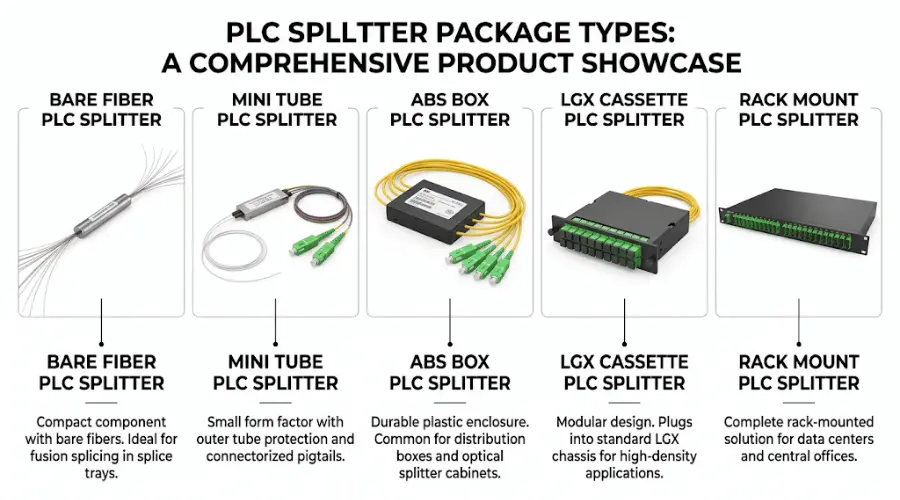

Uobičajene vrste PLC razdjelnika i formati paketa

Odabir PLC razdjelnika uključuje više od odabira omjera dijeljenja. Format paketa određuje kako se razdjelnik integrira u fizičku mrežnu infrastrukturu - uključujući kućišta, ladice za spajanje i distribucijske okvire.

Konfiguracije 1xN i 2xN

1xN PLC razdjelnik ima jedan ulaz i N izlaza. Ovo je standardni format za većinu scenarija distribucije vlakana. 2xN PLC razdjelnik pruža dva ulaza, što omogućuje redundanciju staze ili dual-arhitekture izvora - dizajn koji se ponekad navodi u mrežama ili projektima nositelja-razreda koji zahtijevaju zaštitno prebacivanje na razini razdjelnika.

Bare Fiber i Mini Tube PLC razdjelnici

Ovo su kompaktni, nepakirani oblici gdje je čip razdjelnika zaštićen čeličnom cijevi s golim vlaknastim spojevima s obje strane. Često se koriste unutar spojnih zatvarača, razvodnih kutija ili OEM sklopova gdje je prostor tijesan, a razdjelnik će biti dodatno zaštićen vanjskim kućištem. U FTTH konstrukcijama koje koriste prethodno-spojne kablove i male priključne kutije, razdjelnici golih vlakana pomažu da ukupni otisak bude minimalan.

ABS kutija PLC razdjelnici

Pakiranje kutije od ABS-a sadrži razdjelnik u kompaktnom plastičnom kućištu s vlaknastim žicama usmjerenim na oba kraja. Ovaj format nudi umjerenu zaštitu i naširoko se koristi u -ugradnjama opće namjene - od razvodnih ormara do zidnih-kutija. Također je najčešći izbor kada instalacija ne slijedi standardizirani okvir stalka ili panela.

LGX kazetni PLC razdjelnici

LGX (Lightguide Cross-Connect) kazete su dizajnirane da stanu u standardne 19-inčne police za police i okvire za distribuciju vlakana. Kada upravljanje vlaknima treba organizirati prema priključku i jasno označiti, LGX kazeta razdjelnik pruža strukturiran, modularan pristup. Ovo je čest izbor u središnjim uredima i podrumima zgrada s više stanaraODF ili patch panel sustaviveć su na mjestu.

PLC razdjelnici za-montažu na stalak

Za -uvođenje visoke{0}}gustoće u podatkovnim sobama, središnjim uredima ili velikim-glavnim-krajevima PON-a, PLC razdjelnici za-montažu na stalak integriraju se izravno u 1U ili 2U šasiju. Ovaj format podržava organizirano usmjeravanje kabela, pristup prednjoj-ploči za krpanje i lakšu identifikaciju pojedinačnih priključaka razdjelnika tijekom održavanja.

Konektorizirano naspram nekonektorizirano

PLC razdjelnici dostupni su s tvornički-instaliranim konektorima za optička vlakna (kao što su SC/APC, LC/UPC ili FC/APC) ili s golim krajevima vlakana za spajanje na terenu. Modeli s konektorima pojednostavljuju instalaciju i smanjuju-rad na licu mjesta - posebno korisni u-ugradnjama velikih razmjera gdje je brzina važna. Razdjelnici bez spajanja nude veću fleksibilnost kada se standard završetka razlikuje u različitim dijelovima mreže.

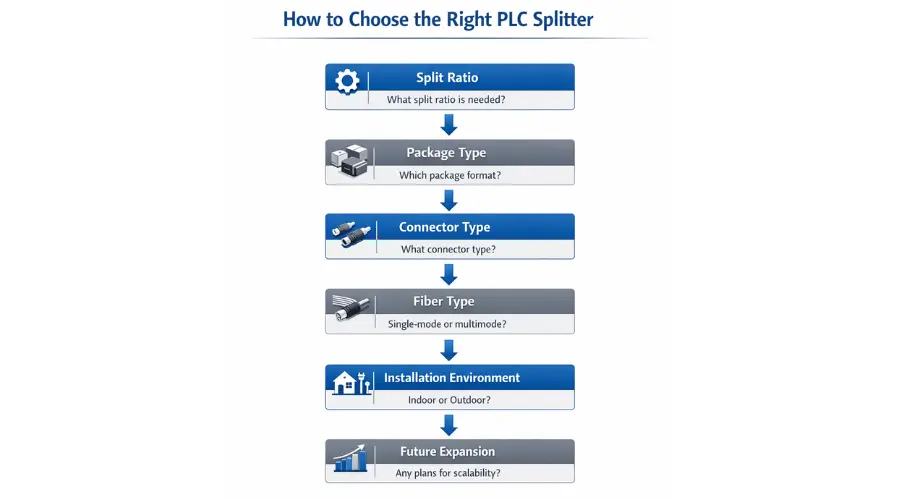

Kako odabrati pravi PLC razdjelnik za svoju primjenu

Odabir PLC razdjelnika za pravi projekt počinje s mrežnom arhitekturom -, a ne s katalogom proizvoda. Omjer dijeljenja, vrsta paketa, format konektora i okruženje instalacije moraju biti usklađeni s planom postavljanja. Ispod je strukturirani pristup koji pokriva najkritičnije točke odlučivanja.

Korak 1: Odredite omjer dijeljenja na temelju dizajna mreže

Omjer dijeljenja definira koliko izlaznih priključaka razdjelnik pruža - i izravno utječe na optičku snagu dostupnu na svakoj krajnjoj točki. Svako udvostručenje broja dijeljenja dodaje otprilike 3 dB gubitka po priključku. Sljedeća tablica pruža brzu referencu za usklađivanje omjera dijeljenja s uobičajenim scenarijima postavljanja.

Napomena: Gornje vrijednosti unesenog gubitka predstavljaju tipične maksimalne specifikacije za PLC razdjelnike. Uvijek koristite maksimalne vrijednosti iz podatkovne tablice proizvođača kada izračunavate proračune veza. Gubitak konektora (obično 0,3 dB po spojenom paru) dodaje se ukupnom iznosu.

Nemojte odabrati najveći omjer podjele samo zato što bi projekt mogao rasti. Razdvajanje 1x64 troši znatno više proračuna za vezu od 1x32, što ograničava udaljenost dosega i ostavlja manje prostora za starenje konektora i savijanje vlakana. U praksi, mnogi operateri postavljaju 1x32 kao zadani standard za GPON FTTH, rezervirajući 1x64 za kratko{10}}područja visoke-gustoće gdje je udaljenost OLT-do-pretplatnika ispod 10 km.

Korak 2: Odaberite vrstu paketa na temelju instalacijskog okruženja

Format paketa mora odgovarati fizičkoj infrastrukturi na kojoj će se razdjelnik instalirati. Neodgovarajuće pakiranje čest je izvor kašnjenja instalacije - razdjelnik koji ne odgovara ladici, kućištu ili okviru znači preradu na terenu.

Korak 3: Potvrdite zahtjeve za priključak i vlakno

Prije naručivanja provjerite ove pojedinosti u odnosu na dizajn mreže i postojeću infrastrukturu:

• Vrsta priključka - SC/APCje najčešći izbor za FTTH PON mreže; LC/UPC se često koristi u podatkovnim centrima ili okruženjima panela visoke-gustoće. Uskladite konektor s optičkim adapterima koji su već instalirani u kućištu.
• Poljski tip- APC (kutni fizički kontakt) standardan je za PON jer pruža veći povratni gubitak, što je kritično za preklapanje analognog videa i osjetljiv prijenos. UPC se koristi u nekim poslovnim ili testnim postavkama. Miješanje APC i UPC konektora na istoj vezi uzrokovat će velike gubitke i potencijalno oštećenje opreme. Za detaljnu usporedbu pogledajte vodič naPC nasuprot UPC nasuprot APC tipovima poliranja.
• Vrsta vlakana- Većina PLC razdjelnika koristi G.657.A1 ili G.657.A2 jedno-modno vlakno, koje nudi poboljšanu izvedbu savijanja u odnosu na standardni G.652D. Potvrdite da ovo odgovara vrsti vlakna koje se koristi u ostatku mreže.
• Duljina kabela- Ako naručujete razdjelnik s konektorima, navedite duljinu priključka koja je potrebna za usmjeravanje unutar kućišta. Višak kabela stvara probleme u upravljanju; premali kabel onemogućuje ispravno krpanje.

Korak 4: Planirajte proširenje i održavanje

Razdjelnik je dugotrajna-komponenta infrastrukture. U strukturiranim implementacijama FTTH, kupci često procjenjuju ne samo trenutni broj pretplatnika, već i budući potencijal rasta, kompatibilnost kućišta za dodatne module i jednostavnost identifikacije porta tijekom izolacije greške. Odabir modularnog formata paketa (kao što su LGX kazete) i ostavljanje slobodnog kapaciteta u distribucijskom okviru pojednostavljuje buduće dodatke razdjelnika bez ometanja postojećih veza.

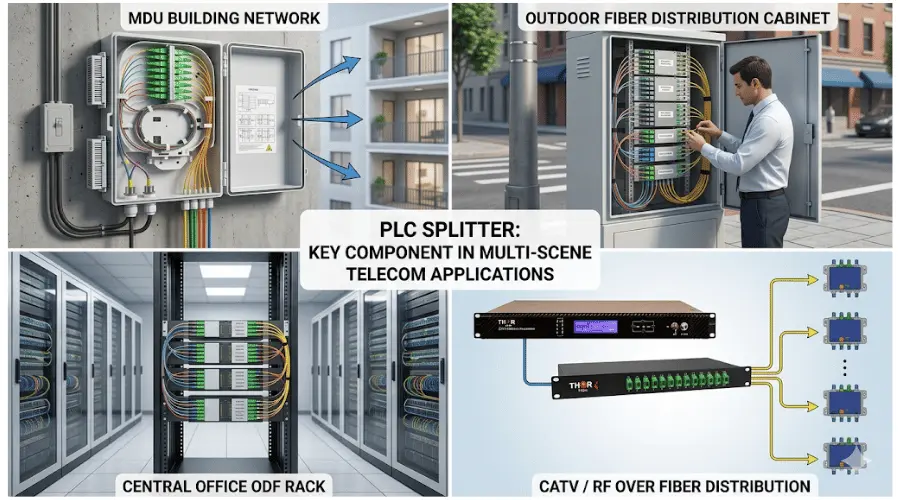

Aplikacije PLC razdjelnika izvan FTTH

Iako FTTH i PON predstavljaju najveće tržište za PLC razdjelnike, tehnologija se koristi u nekoliko drugih scenarija distribucije vlakana.

GPON, EPON i XGS-PON pristupne mreže

PLC razdjelnici temeljni su element ODN-a u svim glavnim PON standardima. U GPON sustavu usklađenom sITU-T G.984.3, razdjelnik se nalazi između OLT-a i do 64 ONU-a, distribuirajući nizvodni emitirani promet i kombinirajući uzvodne nizove. Ista fizička infrastruktura razdjelnika podržava EPON (IEEE 802.3ah) i sljedeće -generacije XGS-PON (ITU-T G.9807.1) implementacije - što je važno za operatere koji planiraju tehnološke nadogradnje na postojećim ODN fiber pogonima.

CATV i RF-preko-Distribucije vlakana

PLC razdjelnici također se koriste u sustavima preklapanja CATV gdje se video signal od 1550 nm kombinira s valnim duljinama GPON podataka i distribuira preko istog vlakna. Širokopojasni radni raspon razdjelnika (koji pokriva 1550 nm uz 1310 nm i 1490 nm) omogućuje mu da radi sa sve tri valne duljine bez potrebe za zasebnim stupnjevima razdvajanja.

Više{0}}stambene jedinice (MDU) i mreže kampusa

U projektima MDU kabliranja, PLC razdjelnici često se postavljaju unutar podruma zgrade ili distribucijskih točaka-na razini poda za opsluživanje više stanova iz jednog vlakna. Adobro-osmišljen plan MDU kabliranjauzima u obzir položaj razdjelnika, veličinu kućišta i broj katova koji se poslužuju po razdjelniku kako bi se minimizirala dužina vlakana i pojednostavila aktivacija pretplatnika.

Praćenje vlakana i testni pristup

PLC razdjelnici s-niskim omjerom (1x2 u omjerima 1/99 ili 5/95, gdje je dostupno, ili standardni 1x2 za jednake razdjelnike) ponekad se koriste kao odvojci za nadzor u mrežnim segmentima koji zahtijevaju kontinuirani optički nadzor performansi bez ometanja prometa uživo.

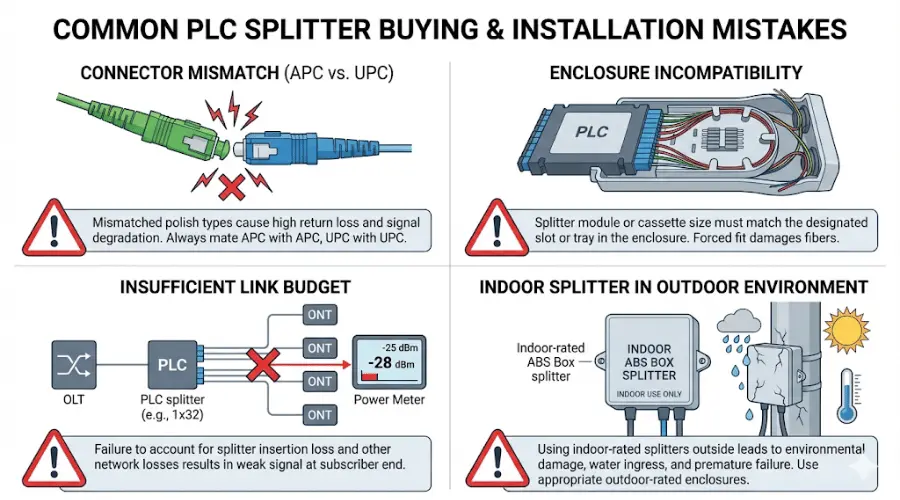

Uobičajene pogreške koje treba izbjegavati pri kupnji PLC razdjelnika

Čak se i iskusni timovi za nabavu susreću s problemima koji bi se mogli izbjeći uz bolju specifikaciju unaprijed. Ovo su najčešći problemi koji se vide u projektima optičkog pristupa:

• Odabir omjera podjele bez provjere proračuna veze.Razdjelnik 1x32 unosi otprilike 17 dB gubitka samo na razdjelniku. Ako ukupni gubitak putanje (uključujući slabljenje vlakana, gubitak konektora i gubitak razdjelnika) premašuje proračun za napajanje OLT/ONT, pretplatnici na udaljenom kraju doživjet će degradaciju usluge. Uvijek izračunajte cjelokupni proračun veze prije finaliziranja omjera dijeljenja.
• Ignoriranje kompatibilnosti kućišta.LGX kazeta koja ne odgovara postojećoj ladici patch panela, ili ABS kutija prevelika za distribucijsku kutiju, stvaraju nepotrebne prerade. Zatražite dimenzije kućišta i specifikacije ladica prije naručivanja.
• Miješanje APC i UPC konektora.Ovo je jedna od najčešćih pogrešaka na terenu. SC/APC konektor spojen sa SC/UPC adapterom uzrokuje velike unesene gubitke i slabe povratne gubitke - i može oštetiti čeonu površinu vlakna. Standardizirajte vrstu poliranja u cijeloj ODN vezi.
• Bez obzira na ekološke ocjene za vanjsku upotrebu.Razdjelnik namijenjen za unutarnju upotrebu možda neće preživjeti temperaturne promjene, vlagu ili izloženost UV zračenju u vanjskom ormariću. Za vanjske ili polu{1}}vanjske instalacije, provjerite raspon radne temperature i potvrdite usklađenost sa standardima ispitivanja okoliša kao što su Telcordia GR-1209 i GR-1221.
• Kupnja samo po jediničnoj cijeni.Niži-razdjelnik s većim unesenim gubicima ili većom izlaznom varijacijom dugoročno može koštati više zbog dodatnog rješavanja problema, smanjenog dosega i preuranjene zamjene. Procijenite ukupne troškove vlasništva, a ne samo cijenu komada.

Kontrolni popis za odabir PLC razdjelnika

Prije dovršetka narudžbenice, potvrdite sljedeće stavke u odnosu na mrežni dizajn i uvjete lokacije:

• Omjer dijeljenja odgovara broju pretplatnika, planu rasta i izračunu proračuna veze
• Vrsta paketa odgovara ciljnom kućištu ili razdjelnom okviru
• Tip konektora i poliranje (APC/UPC) su u skladu s postojećim ODN komponentama
• Vrsta vlakna (G.657.A1, G.657.A2 ili G.652D) odgovara mrežnom standardu
• Duljina kabela s pletenicom navedena je za putanju usmjeravanja kućišta
• Raspon radne temperature pokriva okruženje instalacije (unutarnje, vanjsko ili mješovito)
• Dobavljač daje izvješća o ispitivanju koja pokazuju uneseni gubitak, ujednačenost i povratni gubitak po jedinici
• Splitter zadovoljava važeće standarde pouzdanosti (Telcordia GR-1209-CORE, GR-1221-CORE ili ekvivalent)

Često postavljana pitanja

Koja je razlika između PLC razdjelnika i optičkog razdjelnika?

Anoptički razdjelnikje široka kategorija pasivnih uređaja koji dijele optičke signale. PLC i FBT su dvije glavne vrste. PLC razdjelnik koristi tehnologiju valovoda za dosljednu izvedbu u širokom rasponu valnih duljina, dok FBT razdjelnik koristi spojena vlakna i prikladniji je za aplikacije s niskim-omjerom, jednom-valnom duljinom.

Koji omjer dijeljenja trebam odabrati za PLC razdjelnik u FTTH projektu?

U većini FTTH implementacija koje se temelje na GPON-u, omjer dijeljenja 1x32 standardna je početna točka. Za manje klastere ili ruralna proširenja, 1x8 ili 1x16 mogu biti dovoljni. Za urbana područja visoke-gustoće s kratkim udaljenostima OLT-do-pretplatnika, 1x64 se može smatrati - ali samo ako proračun veze to podržava. Odluku uvijek treba potvrditi izračunom proračuna snage koji uzima u obzir duljinu vlakna, broj konektora i gubitak razdjelnika.

Mogu li PLC razdjelnici podržavati XGS-PON i 10G-PON nadogradnje?

Da. Budući da PLC razdjelnici rade u širokom rasponu valnih duljina (1260–1650 nm), isti fizički razdjelnik postavljen za GPON može podržati XGS-PON (koji koristi različite nizvodne/uzvodne valne duljine) bez zamjene. Ovo je ključna prednost PLC tehnologije za operatere koji planiraju migraciju tehnologije na postojeće pogone vlakana.

Koja je vrsta konektora najčešća za PLC razdjelnike u PON mrežama?

SC/APC je dominantna vrsta konektora za FTTH i PON aplikacije. Kutno poliranje osigurava veći povratni gubitak, što je važno za sustave koji prenose analogne videopreklopne signale. U poduzećima ili okruženjima podatkovnih centara, LC/UPC je češći zbog manjeg faktora oblika i veće gustoće priključaka. Za potpuni pregled pogledajtevodič za vrste konektora optičkih vlakana.

Kako mogu izračunati ukupni gubitak veze kada koristim PLC razdjelnik?

Ukupni gubitak veze zbroj je slabljenja vlakna (obično 0,35 dB/km na 1310 nm za jedno-modno vlakno), gubitka konektora (približno 0,3 dB po spojenom paru), gubitka spoja (približno 0,1 dB po fuzionom spoju) i gubitka umetanja razdjelnika (pogledajte maksimalnu specifikaciju proizvođača). Ukupni iznos mora biti unutar proračuna snage odašiljača-do-prijemnika definiranog PON standardom - na primjer, GPON klasa B+ dopušta maksimalni ODN gubitak od 28 dB.

Mogu li se PLC razdjelnici koristiti na otvorenom?

Da, ali paket i kućište moraju biti ocijenjeni za vanjsku okolinu. Ključna razmatranja uključuju raspon radne temperature (–40 stupnjeva do +85 stupnjeva za većinu industrijskih-razdjelnika PLC-a), zaštitu od prodora (IP65 ili više za kućište) i UV otpornost omotača kabela. Razdjelnici postavljeni u vanjskim ormarićima trebaju zadovoljiti zahtjeve za okoliš i mehanička ispitivanja navedene u Telcordia GR-1209 i GR-1221. Za smjernice o vanjskoj optičkoj infrastrukturi pogledajtevodič za instalaciju optičkog kabela za unutarnje i vanjske prostore.

Koja je razlika između 1xN i 2xN PLC razdjelnika?

1xN razdjelnik ima jedan ulaz i N izlaza. 2xN razdjelnik ima dva ulaza, što osigurava redundanciju staze - ako jedno ulazno vlakno pokvari, drugi ulaz može nastaviti hraniti izlaze. 2xN konfiguracije obično se koriste u mrežama-razreda operatera gdje je zaštita staze vlakana navedena na ODN razini.

Kako se PLC razdjelnik razlikuje od aspojnica za optička vlakna?

PLC razdjelnik dizajniran je za dijeljenje jednog ulaznog signala na više izlaza (distribucija jedan-na-više). Optički sprežnik može kombinirati signale s više ulaza u jedan izlaz ili ih dijeliti u oba smjera. U praksi se izrazi ponekad koriste naizmjenično za 1x2 ili 2x2 uređaje, ali za PON distribuciju pri višim omjerima dijeljenja, industrijski standardni izraz je "PLC razdjelnik".

Završna razmatranja

PLC razdjelnik temeljna je komponenta u modernim svjetlovodnim pristupnim mrežama -, a ne samo robna stavka. Pravi izbor omjera dijeljenja, vrste paketa, formata konektora i stupnja kvalitete izravno utječe na performanse mreže, učinkovitost instalacije i dugoročne-troškove održavanja. Za operatere i timove za nabavu koji ocjenjujuOpcije PLC razdjelnika, počevši od dizajna mreže i radeći na gore navedenom popisu za odabir, dovest će do boljih rezultata od odabira samo na temelju cijene ili dostupnosti.

Za projekte koji uključuju šireNabava FTTH pasivne komponente- uključujući konektore, pigtailove, patch kabele i razvodne kutije - usklađivanje specifikacija razdjelnika s ostatkom ODN popisa materijala osigurava kompatibilnost i smanjuje rizik od problema na terenu tijekom instalacije i puštanja u rad.
