Vrste PLC razdjelnika

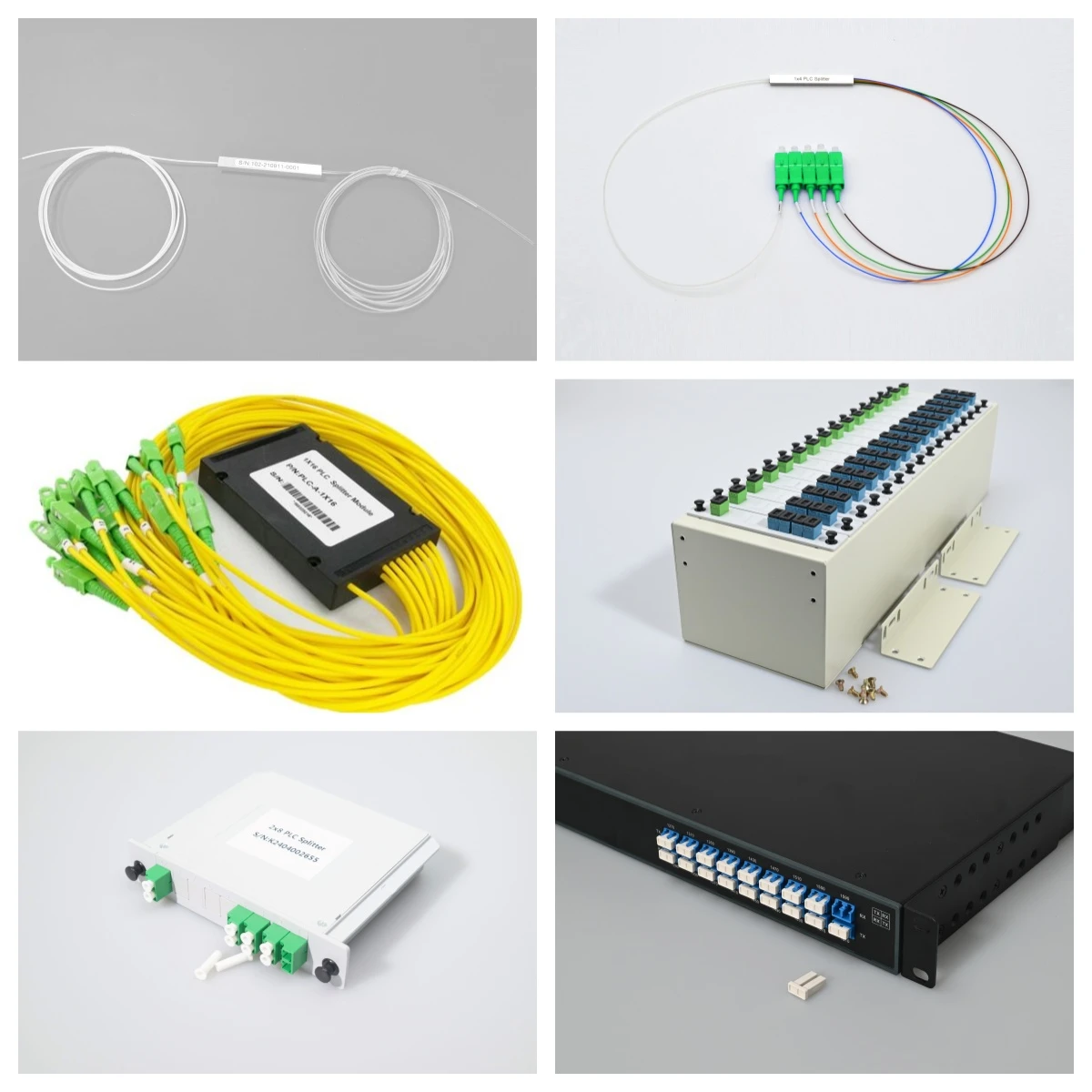

Vrste PLC razdjelnika uglavnom se klasificiraju prema različitim metodama pakiranja, uključujući vrstu uređaja, mikro pakiranje, pakiranje u kutiju (ABS, LGX), tip -utikača, montiranje na stalak, montiranje na zid itd.
Struktura uređaja
PLC optički distributer s golim vlaknima ostavlja gola vlakna na svim krajevima. Uglavnom prikladan za prilike u kojima rastavljanje nije često, kao što su kutije za kabelske konektore, distribucijske ploče od optičkih vlakana itd.
Mikro enkapsulirana struktura
Minijaturni optički razdjelnici su inkapsulirani u minijaturnim čeličnim cijevima i mogu se podijeliti na one sa spojnim head i tail vlaknima i one bez spojnih head i tail vlakana. Konektori obično dolaze u tipovima SC, LC, FC i ST. Može se ugraditi u razvodne kutije za optičke kabele, modulske kutije i razvodne kutije.
ABS kutijasti PLC razdjelnik
Kutijasti razdjelnici trenutno su najčešće korištena vrsta od strane raznih operatera, s ABS pakiranjem koje je kompaktno i fleksibilnije u primjeni.
PLC razdjelnik tipa LGX
LGX kapsulira optički razdjelnik u malu metalnu kutiju, koja se može ugraditi u okvir od 19 inča 1U/2U/3U. Ulazni i izlazni terminali imaju strukturu repnih vlakana, što olakšava spajanje na adaptere ODF ploče i štedi vrijeme. Kompaktan i mikro dizajn LGX-a je plug and play, što ga čini jednostavnim za ugradnju u razvodne kutije s optičkim vlaknima, ODF podokvirima, priključne kutije s optičkim vlaknima i razvodne kutije s optičkim kabelima.
Priključite PLC razdjelnik
Utični- PLC razdjelnik instaliran je i fiksiran u utični-u kutiji, a vrste sučelja uključuju SC/FC/LC, itd. Uglavnom je prikladan za hodnik ili vanjske distribucijske točke pod FTTH načinom pristupa, obično instaliran u zidne FTTH kutije. Uobičajeno korišteni 1X4, 8, 16, 32 i 2X8, 16, 32 PLC razdjelnici koriste se kao ladice za utikače za ugradnju u specifične šasije korisnika, posebno u kutijama u hodniku.
PLC razdjelnik montiran na stalak
Optički razdjelnici montirani u stalak dizajnirani su za standardnu instalaciju u ormarić od 19" i mogu zadovoljiti zahtjeve velike gustoće ožičenja podatkovnih centara ili poslužiteljskih soba. Općenito su pakirani u metalne kutije i lako ih je instalirati u inženjerstvu optičkih vlakana, pružajući dobru zaštitu za PLC razdjelnike. Postoje razna sučelja za instalaciju adaptera kao što su SC, LC, FC ili ST konektori. Optički razdjelnici montirani na stalak naširoko se koriste u FTTX-u projekti, sustavi kabelske televizije i podatkovna komunikacija središta.
