Napisano za mrežne instalatere i timove za nabavu, i provjereno prema trenutnom MPO standardu sučelja (IEC 61754-7) i metodama polariteta TIA-568.3 tako da možete provjeriti tehničke točke umjesto da ih vjerujete.
MPO adapter izgleda kao jednostavna plastična spojnica, ali unutar veze s vlaknima visoke{0}}gustoće obavlja jedan kritičan posao: drži dva MPO konektora s više-vlakana licem u lice tako da se svaka jezgra vlakna u istom trenutku poravna sa svojim partnerom. U podatkovnom centru gdje jedna ploča od 1U može nositi stotine vlakana, neporavnat ili pogrešan-polaritet adapter razlika je između čiste veze i sati praćenja veze koja izgleda dobro, ali ne propušta svjetlost.
Ovaj vodič objašnjava što je MPO adapter, kako zapravo radi, vrste koje ćete susresti na podatkovnoj tablici (polaritet, broj vlakana, spol i kućište) i korak{0}}po-način odabira pravog. Tamo gdje je važno, ukazuje na sučelje i standarde polariteta tako da možete potvrditi dio umjesto nagađanja.
Što je MPO adapter?
MPO adapter, ponekad napisan kao MPO/MTP adapter, optički je uređaj za spajanje izrađen za više-vlaknaste MPO konektore. Prima po jedan konektor sa svake strane i drži ih u pravilnoj orijentaciji tako da se cijeli niz vlakana, bilo da ih ima 8, 12, 16 ili 24, spaja zajedno kroz jedno kompaktno sučelje.
Za razliku od ajedno-fiber LC adapter, koji povezuje samo dva vlakna, MPO adapter upravlja cijelim nizom, ponekad dva naslagana reda. To je ono što ga čini okosnicom krpanja visoke-gustoće, gdje su prostor u stalku, protok zraka i usmjeravanje kabela pod pritiskom.

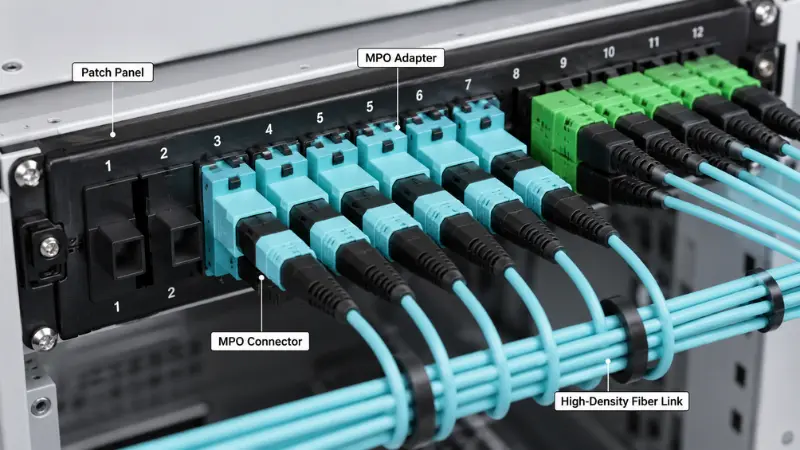

Tipično ćete pronaći MPO adaptere u patch panelima podatkovnih centara i MPO kazetama, glavnim i glavnim kablovima, optičkim distribucijskim okvirima i projektima migracije koji premještaju 40G, 100G ili 400G duplex veze na paralelnu optiku.
MPO adapter vs MPO konektor
Dva pojma putuju zajedno, ali nisu isti dio. Konektor je na kabelu; adapter je u ploči.
| Artikal | MPO adapter | MPO konektor |
|---|---|---|
| Glavna funkcija | Spaja i poravnava dva MPO konektora | Završava niz optičkih vlakana |
| Gdje se nalazi | Montira se na ploču, kasetu ili adaptersku ploču | Pričvršćuje se na kraj glavnog ili patch kabela |
| Ključni posao | Drži oba konektora u ispravnom položaju | Nosi vlakna i spaja se sa suprotnim konektorom |
| Što provjeriti | Polaritet, orijentacija ključa, stil kućišta, broj vlakana | Broj vlakana, spol, stupanj ferule, poliranje, gubitak umetanja |
Ukratko,MPO konektorje dio pričvršćen na kabel, dok je adapter dio na ploči koji omogućuje pravilno spajanje dvaju konektora.
Kako radi MPO adapter?
MPO adapter je mehanički vodič, a ne optička komponenta. Obično ne sadrži vlastita vlakna. Kada gurnete konektor sa svake strane, kućište adaptera popravlja njihovu orijentaciju i drži ispravan položaj spajanja tako da se dva prstena mogu susresti pravokutno.
Kućište, ključ i vodilice
Svaki MPO konektor koristi pravokutnu više{0}}vlaknastu (MT) čahuru s malim ključem na jednoj strani tijela. Otvor adaptera je oblikovan prema tom ključu, tako da konektor sjeda samo u jednom smjeru. Fino poravnanje, međutim, dolazi od samih čaura. U ispravnom paru, jedan konektor je pričvršćen, što znači muški s dvije vodeće igle, a drugi je nevezan, što znači ženski s dvije vodeće rupe. Igle klize u rupe i spajaju dva prstena s točnošću mikrona. TheDimenzije MPO sučeljakoji definiraju ovu iglu i geometriju otvora-vodilice za muške i ženske utikače navedeni su u IEC 61754-7, zbog čega se kompatibilni priključci i adapteri različitih proizvođača mogu međusobno spajati.
Spol konektora nije obavezan
Budući da poravnanje ovisi o postavljanju pinova u rupe, radna spojena točka treba točno jedan muški i jedan ženski konektor. Dva mužjaka neće sjediti, budući da nema rupa za hvatanje pribadača, a silovanje može oštetiti čeone strane. Dvije ženke nemaju baš ništa što bi ih uskladilo. Dakle, prije nego što naručite, označite spol duž cijele veze: ako je vaš prtljažnik ženski, kazeta ili spojni kabel s druge strane mora donijeti igle. Adapter ne može popraviti neusklađenost spolova; drži samo ono što mu daš.
Polaritet MPO adaptera i objašnjenje orijentacije ključa
Polaritet je dio MPO rada koji proizvodi najviše pogrešaka na terenu, jer se dijelovi mogu mehanički uklopiti dok je optički put pogrešan. U dupleksnoj vezi jedno vlakno odašilje, a drugo prima. Preko MPO-a s više-vlakana koji odašilja-i-prijemni odnos mora preživjeti svaki trunk, kasetu i patch kabel u kanalu, tako da je polaritet svojstvo cijele veze, a ne bilo kojeg pojedinačnog adaptera.
Tip A, Tip B i Tip C
TIA-568.3 opisuje tri vrste polariteta polja. Razlikuju se po tome kako su vlakna mapirana od kraja do kraja i po tome kako su konektori spojeni.
| Tip | Mapiranje vlakana (gdje se nalazi pozicija 1) | Ključna orijentacija | Gdje stane |
|---|---|---|---|
| Tip A (ravno) | Pozicija 1 do pozicije 1 | Tipka-gore do tipke-dolje | Kazetno-strukturirano kabliranje; kanalu je potreban jedan okrenuti patch kabel |
| Tip B (obrnuto) | Od pozicije 1 do pozicije 12 | Ključ-do ključa- | Uobičajen izbor za izravnu paralelnu optiku; isti patch kabeli rade na oba kraja |
| Tip C (par-okrenut) | Pozicija 1 do pozicije 2, u zamijenjenim parovima | Tipka-gore do tipke-dolje | Neki dvostruki MPO{0}}na-LC sustavi |
Sva tri su valjana i usklađena-sa standardima i sva tri postižu isti cilj dobivanja prijenosa na jednom kraju i primanja na drugom. Kvaka je u tome što nisu interoperabilni ako ih pomiješate. Odaberite jednu metodu za cijelu instalaciju i neka bude dosljedna, jerTIA-568.3 metode polaritetasu međusobno zamjenjivi u rezultatu, ali ne i kada se kombiniraju u istom kanalu.
Tipka za čitanje-gore i tipka-dolje
Key-up znači da je jezičak ključa konektora usmjeren prema gore; tipka-down znači da pokazuje prema dolje. S ključem gore i krajnjom stranom prema vama, pozicija 1 nalazi se krajnje lijevo. Hoće li se dva spojena konektora susresti ključ-gore do ključa-dolje ili ključa-gore do ključa-gore je upravo ono što odlučuje o ravnom ili obrnutom preslikavanju, tako da je na podatkovnoj tablici odnos ključa izravan pokazatelj vrste polariteta. Jednu zamku vrijedi označiti: preokretanje položaja također preokreće kutnu čeonu površinuAPC singlemode konektori, tako da je tip B obično višemodna, ravna-poljska konvencija. Ako radite s APC-om, provjerite poliranje i kut prije nego što preuzmete metodu.
MPO i MTP adapter: Jesu li isti?
Često ćete vidjeti dijelove s oznakom MPO/MTP i pitati se kupujete li dvije različite stvari. MTP je registrirani zaštitni znak US Conec-a za vlastiti poboljšani MPO konektor, napravljen prema strožim tolerancijama s plutajućim prstenom i metalnom stezaljkom. Po definiciji anMTP konektor u potpunosti je usklađen s MPO standardom, tako da su MTP i generički MPO međusobno povezani. Jednostavno rečeno, svaki MTP je MPO, ali nije svaki MPO MTP.
Za adapter to znači da će kvalitetan MPO adapter podjednako odgovarati MTP i generičkim MPO konektorima; praktične razlike u postojanosti gubitaka i trajnosti-ciklusa parenja uglavnom se nalaze u konektoru, a ne u spojnici. Kada specifikacija projekta kaže MTP, vrijedi provjeriti misli li kupac konkretno na marku US Conec ili koristi riječ slobodno za bilo koji MPO, jer ta jedina razlika mijenja cijenu i izvore. Za dublju usporedbu pogledajte našvodič za MPO i MTP vlakna.
Vrste MPO adaptera
Prema broju vlakana: 8, 12, 16 i 24
Uskladite adapter s formatom konektora i aplikacijom. Uobičajeni brojevi i gdje se pojavljuju:
- 8 i 12 vlakna:40G-SR4 i 100G-SR4 koriste 8 vlakana, često smještenih unutar MPO-a od 12-vlakana; singlemode 400G-DR4 također koristi 8 vlakana u MPO-12.
- 16 vlakana:400G-SR8 i varijante 800G koriste 16 vlakana, s 8 za odašiljanje i 8 za prijem, u MPO-16.
- 24 vlakna:format s dva-reda za vrlo visoku gustoću i neke naslijeđene 100G-SR10 veze.
MPO-12 i MPO-16 nisu međusobno zamjenjivi. Razlikuju se po širini čaure i ključu, pa se razlikuje i otvor adaptera. Prije kupnje provjerite broj i na konektoru i na ploči.Multi{0}}count MTP/MPO adapteridostupni su za pojednostavljenje skladištenja, ali adapter i dalje mora odgovarati konektoru koji zapravo koristite.
Singlemode vs multimode
MPO adapteri dolaze za oba. Singlemode (OS2) odgovara većem dosegu i manjim proračunima za gubitke, dok multimode (OM3, OM4, OM5) dominira vezama kratkog-dometa i velike-brzine unutar podatkovnog centra. Vrsta vlakna utječe na poliranje konektora i stupanj izvedbe, a često i na boju kućišta. Ako još uvijek odlučujete koji implementirati, naš pregledjednomodnog naspram višemodnog vlaknaiznosi kompromise-.
Šifra boje i kućište
Boja je koristan prvi trag. Aqua obično signalizira OM3 ili OM4, magenta ili erika ljubičasta često signalizira OM4, limeta zelena signalizira OM5, a plava ili zelena uobičajene su za singlemode. To je, međutim, pokazatelj, a ne jamstvo, jer se proizvođači razlikuju, a izbor UPC-nas-APC također utječe na boju karoserije. Pročitajte podatkovnu tablicu za tip vlakna, polaritet i stupanj radije nego da kupujete samo boju kućišta. Ako vaša odluka o boji stvarno ovisi o staklu,OM1 do OM5 višemodna obiteljobjašnjava kako se ocjene preslikavaju na aplikacije.
S prirubnicom vs bez prirubnice
Ovo je više-odluka o izvedbi nego o izvedbi.
| Aspekt | Prirubnica | Bez prirubnice |
|---|---|---|
| Montaža | Vijci-pričvršćeni na metalnu ploču | Kop-umetnuti, bez alata |
| Najbolje kada | Fiksni ODF ili patch paneli, teže rukovanje, često ponovno-krpanje | Modularne ploče i kasete visoke{0}}gustoće, brza montaža |
| Kompromis- | Jače držanje, sporije se montira | Brzo se montira, zadržavanje se oslanja na izrez ploče |
Ako adapter živi u fiksnom metalnom okviru kojim se često rukuje, prirubnica je sigurniji izbor. Ako pakirate gustu modularnu ploču i želite sastavljanje-bez alata, bez prirubnica obično pobjeđuje.
Gdje se koriste MPO adapteri?
Umjesto popisa aplikacija, pomaže pogledati točku povezivanja i bilješku o odabiru za svaku.
Podatkovni centri.MPO adapteri nalaze se u patch pločama, na stražnjoj strani kaseta i na spojevima prtljažnika-na-prtljažnik. Tipična staza ima velik-brojMPO trunk ili patch kabelna ploču, a zatim ga razbija kroz kasete do LC dupleksnih priključaka. Napomena za odabir: uskladite vrstu polariteta kasete i orijentaciju ključa, ili prekid neće sačuvati prijenos i prijem.
Telekom i ODF.U okvirima optičke distribucije i usmjeravanju sredi-ureda, MPO konsolidira mnoga vlakna u kompaktne ploče. Ako birate između stilova okvira, naša usporedbaODF nasuprot patch panelupokriva gdje svaki stane.
Kazete i breakout.Mnoge kasete koriste MPO adaptere na stražnjoj strani i LC na prednjoj strani, pretvarajući jedan trunk u dvostruke priključke za krpanje. Za mješovite implementacije pogledajteLC u odnosu na MTP/MPO za visoku gustoću, a gdje an
8-core SC-to-MTP/MPO probojima smisla.
Velika{0}}migracija.Prelaskom s dvostruke na paralelnu optiku, MPO kabliranje pojednostavljuje fizički sloj. 400G-SR8, na primjer, izvodi16 vlakana preko MPO-16prema IEEE 802.3. Ako prvo napravite korak od 100G, naš
100G vodič za kabloveprolazi kroz opcije.
Prednosti na prvi pogled
| Korist | Što to znači u praksi |
|---|---|
| Veća gustoća | Jedno MPO sučelje nosi 8 do 24 vlakna, smanjujući broj spojnica i adaptera u stalku |
| Čišće upravljanje | Manje priključnih točaka znači manje zagušenja i bolji protok zraka |
| Brža instalacija | Pre-završena prtljažnika i kasete preskaču-poliranje i spajanje na licu mjesta |
| Lakše nadogradnje | Planirana MPO okosnica kasnije se-može vratiti na kasete, spojeve ili izravnu paralelnu optiku |
| Spreman-za velike brzine | Izvorni prikladan za 40G, 100G i 400G paralelne primopredajnike |
Kako odabrati MPO adapter: Okvir u 6 koraka?
Umjesto da birate prema obliku, krenite redom niz kanal:
- Potvrdite vrstu veze.Je li to izravna MPO{0}}na-MPO veza ili MPO trank kazete za napajanje koje izlaze na LC?
- Potvrdite sučelje primopredajnika.Obratite pažnju na broj vlakana i konektor, na primjer 100G-SR4 na 8 vlakana ili 400G-SR8 na 16 vlakana i često APC.
- Potvrdite broj vlakana trupa.MPO-8, 12, 16 ili 24; adapter mu mora odgovarati.
- Potvrdite kazeta u odnosu na izravnu.Kazete postavljaju mapiranje polariteta umjesto vas. Izravna veza gura polaritet na trunk i patch kabele, tako da sami snosite odgovornost.
- Potvrdite orijentaciju ključa i smještaj.Tip-gore do ključa-dolje ili ključa-gore do ključa-gore za vašu metodu, i s prirubnicom ili bez prirubnice za vašu ploču.
- Potvrdite proračun gubitka i čistoću.Odaberite stupanj gubitka-umetanja koji vam je potreban za proračun veze i planirajte pregled i čišćenje prije spajanja.
Ako vam koraci od 1 do 5 ostave više od jednog prebrojavanja zaliha, multi-format adapter može pojednostaviti policu, ali tek nakon što su ti koraci stvarno podmireni.
Primjer: Odabir adaptera za Patch Panel podatkovnog centra
Recimo da postavljate 24-vlakna OM4 MPO trunk na 1U panel i razbijate ga na LC duplex za 100G-SR4 preklopnike. Trunk konektori su ženski, a kazeta MPO konektori su muški, tako da ih standardni MPO adapter spaja bez sukoba spolova. Standardizirali ste metodu B, tako da su kazete i prtljažnik tipa B, a konektori odgovaraju ključu-do ključa-gore; adapter jednostavno mora podržavati tu orijentaciju i format-broja vlakana koji koristi kazeta. Odabrali ste adaptere bez prirubnice jer je ploča gustog -dizajna, aqua kućište jer je vlakno OM4 i stupanj niskih gubitaka jer kanal već troši proračun na dvije kazete. Prije krpanja, pregledajte svaki prsten. Ništa od ovoga nije egzotično, ali preskočite provjeru polariteta i cijeli panel tiho prelazi u prijenos.
Kontrolni popis specifikacija MPO adaptera za RFQ
Kada šaljete zahtjev za ponudu, dajte dobavljaču ove pojedinosti kako bi pravi dio bio isporučen prvi put:
- Broj vlakana: 8F, 12F, 16F ili 24F
- Vrsta vlakna: jednomodno (OS2) ili višemodno (OM3, OM4, OM5)
- Vrsta polariteta: A, B ili C
- Orijentacija tipke: tipka-gore do tipke-dolje ili tipka-gore do tipke-gore
- Spol konektora koji se koristi u vezi
- Kućište: s prirubnicom ili bez prirubnice
- Boja i materijal kućišta
- Raspon radne temperature
- Umetnuti-razred gubitka ili veza-ciljani proračun
- Kapice za prašinu i kompatibilnost s adapterskom pločom ili izrezima na ploči
- Sukladnost kao što je RoHS, plus izvješće o ispitivanju
Kratki dijagram kabliranja uz ovaj popis uklanja većinu naprijed-i-natrag.
Pregledajte i očistite prije nego se spojite
MPO ferula pakira mnogo čeonih strana u jednu površinu, tako da jedna mrlja može uništiti više od jednog kanala. Na ferulama od 16 i 24 vlakna varijacija visine po vlaknima otežava ravnomjerno čišćenje, zbog čega je pravilo pregledati, očistiti i zatim ponovno pregledati. Kontaminacija se očituje kao veći uneseni gubitak, veća refleksija i povremene veze koje se sporo uočavaju u gustom panelu. Koristite odgovarajuće MPO alate za pregled i čišćenje i pratite zvukend{0}}praksa inspekcije licaprije svakog druga. Naše bilješke o
rukovanje MPO skakačimapokrivaju svakodnevnu-{1}}dnevnu njegu koja na prvom mjestu održava čista lica.
Uobičajene pogreške i koliko koštaju
- Ignoriranje polariteta.Dijelovi odgovaraju, ali prijenos pada na prijenos. Veza je mračna i gubite vrijeme tražeći vezu koja fizički izgleda ispravno.
- Tretiranje MPO i MTP kao identične kvalitete.Oba se slažu, ali gubitak i trajnost se razlikuju. Pretpostavka pariteta može tiho uništiti tijesan proračun veze.
- Kupnja samo na temelju boje.Aqua ne potvrđuje stupanj, polaritet ili poliranje. Podatkovna tablica radi.
- Zaboravljanje spola.Dva pričvršćena ili dva nevezana konektora neće se poravnati, a njihovo prisiljavanje može izgrebati krajeve.
- Nema plana nadogradnje.Adapter i prtljažnik odabrani samo za danas možda se kasnije neće-ponovo vratiti na 400G ili 800G.
FAQ o MPO adapterima
P: Što zapravo radi MPO adapter?
O: Spaja dva MPO konektora i drži ih poravnate tako da se cijeli niz vlakana spaja odjednom kroz jedno kompaktno sučelje.
P: Je li adapter isti kao konektor?
O: Ne. Konektor je spojen na kabel, a adapter je spojni dio na ploči koji omogućuje spajanje dva konektora.
P: Trebam li koristiti tip A ili tip B?
O: Ovisi o cijelom kanalu. Tip B je uobičajen za izravnu paralelnu optiku jer isti patch kabeli rade na oba kraja. Tip A je uobičajen u strukturnom-kabliranju temeljenom na kazeti. Odlučite jednom i ostanite dosljedni od kraja do kraja.
P: Može li jedan adapter služiti i MPO-12 i MPO-24?
O: Ne. Širina čahure i ključ se razlikuju, tako da je otvor adaptera specifičan za-broj. Neki se adapteri nude u nekoliko inačica brojača, ali svaka inačica i dalje odgovara jednom formatu.
P: Kako mogu pročitati ključ-gore ili ključ-dolje sa specifikacije ili fotografije?
O: Pronađite jezičak ključa na tijelu konektora. Susreću li se dva spojena konektora gore-prema-dolje ili gore-prema-gore govori vam ravno naspram obrnutog preslikavanja, što je izravno povezano s vrstom polariteta.
P: Jesu li singlemode i multimode adapteri samo različite boje?
O: Ne. Vrsta vlakana utječe na poliranje, stupanj i tolerancije, ne samo na boju. Potvrdite punu specifikaciju.
P: Koji MPO adapter trebam za 400G ili 800G?
O: Ta paralelna optika koristi MPO-16 sa 16 vlakana, često s APC-om. Uskladite adapter s tim brojem i ključem.
P: Kako mogu znati da je adapter dobavljača dobar?
O: Zatražite vrstu vlakna, polaritet, spol, kućište, stupanj gubitka-umetanja i izvješće o ispitivanju, a zatim provjerite odgovara li i zadovoljava li vaš proračun za vezu.
P: Što trebam naručiti uz adaptere?
O: Obično glavni i spojni kabeli, kasete, adapterska ploča ili ploča i poklopci za prašinu, svi usklađeni s istim polaritetom i ključnom shemom.
Zaključak
MPO adapter mali je dio s prevelikim poslom: održavanje dva multi{0}}konektora vlakana poravnati tako da veza radi prvi put. Ispravno odredite broj vlakana, polaritet, spol, vrstu vlakna i kućište i potvrdite ih prema standardima sučelja i polariteta umjesto da kupujete na temelju izgleda. Ako planirate MPO/MTP projekt, svom dobavljaču unaprijed pošaljite broj vlakana, vrstu polariteta, orijentaciju ključa, stil kućišta i dijagram kabliranja. To je najbrži put udesnoMPO adapteri odgovarajuće sklopove kabela za vašu mrežu.
