Oklopni optički kabel samo je obično vlakno s metalnim slojem-čelika ili aluminija-omotanim oko jezgre. Sprječava stvari od gnječenja, žvakanja ili na drugi način uništavanja vašeg kabela. Podatkovni centri, kampusi, tvornice, svugdje gdje ruta postane teška.
Ako već znate osnove i samo trebate odabrati pravu vrstu, prijeđite na usporednu tablicu. Inače, evo kako se ovi kabeli sastavljaju i gdje svaka vrsta ima smisla.

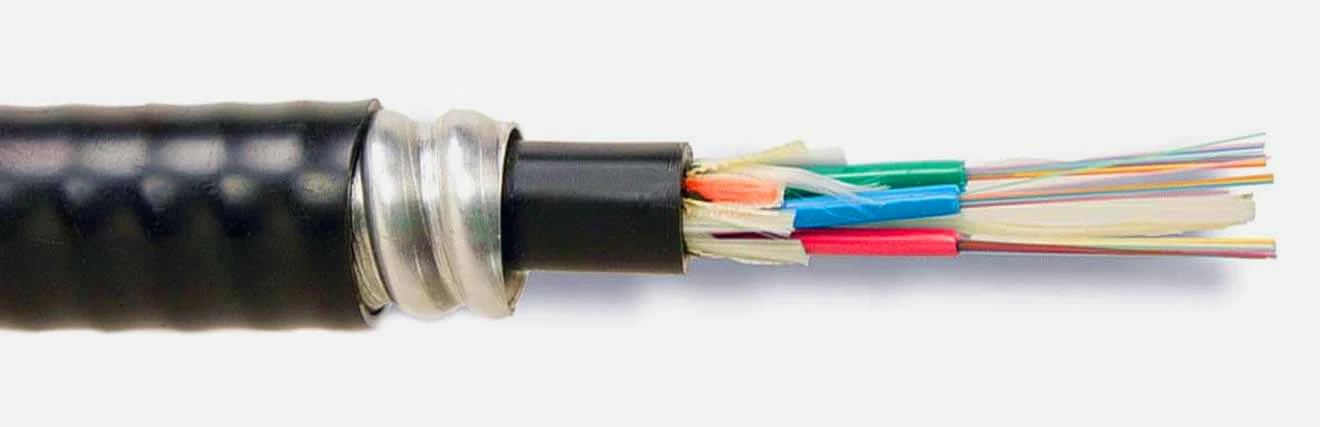

Kako je konstruiran kabel od oklopnih vlakana
Počnite izvana i radite unutra. Vanjski omotač je polietilenski za vanjski kabel, PVC ili LSZH za unutarnji. Ispod toga nalazi se sloj aramidne pređe za vlačnu čvrstoću tijekom povlačenja. Zatim oklop. Unutar oklopa, vlakna žive u tijesnim-puferskim cijevima ili labavim cijevima, ovisno o primjeni.
Većina toga je identična bilo kojem drugom optičkom kabelu. Dio koji ljudi obično prešućuju je odnos između vrste oklopa i konstrukcije međuspremnika, jer to utječe na to kako ćete zapravo završiti kabel na licu mjesta. Oklopni kabeli za unutarnju upotrebu koriste čvrsta-puferirana vlakna od 900µm po niti-možete stavitikonektoriupravo na njima i potpuno preskočiti furkaciju, što je lijepo. Oklopljeni kabeli za vanjsku upotrebu idu s labavom-cijevnom konstrukcijom, vlaknima koja plutaju u gelu ili suhom-blok materijalu unutar većih cijevi. To se mnogo bolje nosi s temperaturnim promjenama (obično ste ocijenjeni do -40 stupnjeva), ali morate razdvojiti prije spajanja, a to je dodatni korak koji nitko ne voli raditi na terenu u 7 ujutro.
Bilo da trčitejedan-mod ili višemodje potpuno odvojeno pitanje od oklopa. Jedno-način za udaljenost i propusnost, višenačin za kraće veze. Oklop ne dodiruje optičke performanse.
Aluminijska blokada u odnosu na valoviti čelik: Koju vrstu oklopa trebate?
| Značajka | Međusobni aluminijski oklop (AIA) | Oklop od valovite čelične trake |
|---|---|---|
| Kako se pravi | Aluminijske trake namotane spiralno, preklapajući se | Obložena čelična traka presavijena u zapečaćenu cijev |
| Otpornost na drobljenje | Umjereno. Pješački promet, naslagane kutije, povremeno povlačenje ljestava | visoko. Izravni ukop, zone teške opreme |
| Zaštita od glodavaca | Mogu se iskoristiti djelomični-razmaci između omota | Učinkovito. Kontinuirana cijev, bez ulaznih točaka |
| Težina | Otprilike pola težine po metru čelične trake | teže. Kabel od 24 vlakna je otprilike 2x veći od aluminijske verzije |
| Fleksibilnost | Lako prolazi kroz police za kabele i oko kutova | Tvrđi, veći minimalni radijus savijanja |
| Ocjene požara | Uspon (OFCR), Plenum (OFNP), LSZH | Samo za vanjsku upotrebu, u većini slučajeva |
| Gdje ide | Podatkovni centri, usponi, otvoreni stropovi, zatvoreni putevi kampusa | Izravno ukopavanje, kanali, industrijski vanjski prostori, teška okruženja |
Za rad u zatvorenom prostoru u Sjevernoj Americi dominira aluminijska blokada. Podatkovni centri, bolnički informatički ormari, vladine zgrade, sveučilišna dizala-posvuda je. Spiralni omot daje kabelu dovoljno savitljivog za provlačenje kroz police i J-kuke bez pretvaranja svakog savijanja u hrvački meč.
Evo stvari o kojoj se ne govori dovoljno: aluminijska blokada može eliminirati cjevovod na mnogim unutarnjim stazama. Umjesto uobičajene -korak-instalacije cijevi, zatim povlačenja kabela-samo povucite oklopni kabel duž nosača ljestava ili izravno kroz otvoreni strop. Na zgradi s 30 ili 40 vožnji, to su dani izvan rasporeda, a ne sati. Također ima ocjene plenuma i uspona, što je važno jer toliko mnogo tih pokretanja završi kroz-prostore za rukovanje zrakom.
Ali aluminijska blokada nije uistinu otporna na-glodavce. Moramo biti jasni oko toga. Spiralni omotači se preklapaju, ali postoji dovoljno razmaka da će ga odlučna vjeverica ili štakor prožvakati. Vidio sam posljedice. Ako stranica ima dokumentiranu povijest glodavaca, nemojte ni razmišljati o tome-idite ravno na valoviti čelik.
Valovita čelična traka tvori zapečaćenu cijev bez razmaka. To je ono što želite za izravne-ukope, instalacije kanala između zgrada i industrijskih lokacija-rafinerije, rudnici, proizvodni pogoni-gdje imate posla s kemikalijama, vibracijama i viličarima. Kabel je težak i krut, što ga čini mukom za provođenje u uskoj zatvorenoj prostoriji, ali ispod zemlje ili u žlijebu za kabel to uopće nije važno. Nabor također pruža pristojnu barijeru za vlagu, što je dio razloga zašto funkcionira za ukopavanje čak iu mokrom tlu bez potrebe za zasebnim unutarnjim kanalom.
Za stvarno ekstremne stvari-iskrcavanje podmornica, prijelaz rijeka-postoje specijalizirane varijante oklopa od čelične žice i pletenih oklopa napravljenih za mnogo veća vlačna opterećenja nego što to može podnijeti oklop od trake. Ali to je drugi razgovor.
Unutarnji, vanjski i unutarnji/vanjski kabel
Oklopljeni kabel za unutarnju upotrebu: čvrsta-spremna vlakna, isprepleteni aluminijski oklop,-zapaljivi omotač. Vanjski: labava-cijevna vlakna, valoviti čelik, spojevi za-blokiranje vode. Dovoljno jednostavno.
Onaj koji se sve više pojavljuje na projektima kampusa je oklopni kabel za unutarnju/vanjsku-gradnju. Zahtjev je da provedete jedan kabel od ulaza vanjskog kanala, kroz prodor u zgradu, uz uspon, u telekom sobu-bez spajanja na ulazu u zgradu. To je jedno kućište za spajanje manje po prijelazu, plus sav rad iza toga. Za kampus s 10 ili 15 zgrada, zbraja se brzo. Ovi kabeli obično kombiniraju labava-cijevna vlakna s LSZH ili usponskim omotačem i aluminijskim oklopom.
Zašto se mučiti s dodatnim troškovima?
Oklopni kabel ima 20 do 40 posto više snage od ekvivalentnog neoklopljenog kabela, pa vam treba razlog.
Glodavci. To je razlog, a nije ni blizu. Jedno provjeravanje-na kampusu bez oklopa znači hitno prebacivanje kamiona, tehniku spajanja, novi hardver i koliko god sati ili dana zastoja dok čekate da se sve skupi. Taj pojedinačni račun za popravak gotovo uvijek premašuje ono što biste potrošili na nadogradnju cijele trase kabela u oklopljenu. Dakle, objekti koji su kroz to jednom prošli? Upisuju oklopni kabel u svaku specifikaciju u budućnosti. Sveučilišni kampusi, uredski parkovi u predgrađima, sve što graniči s otvorenim zemljištem gdje su vjeverice, gofovi ili štakori aktivni. Valoviti čelik za potvrđene puteve glodavaca. Aluminijska blokada gdje su glodavci mogući, ali se još nisu dokazali.
Drugi razlog: veliki{0}}promet u zatvorenim prostorima. Stropovi skladišta, tvornički polukati, maloprodajna-stražnja-kuća. Prekriva ga aluminijska blokada.
Treće: izravni ukop. Jednostavno ne možete staviti goli kabel u zemlju i očekivati da će preživjeti.
Raskid: Prethodno-Raskinuto ili -Raskinuto
Unaprijed{0}}terminirani oklopni kabel isporučuje se s konektorima koji su već na-LC i SC zapatch kabeli, MPO/MTP za debla. Tvornički završetak dosljedno pogađa uneseni gubitak ispod 0,2 dB i sretno u usklađivanju toga na terenu kada se također borite s oklopnom trakom. Ako su vaša trčanja planirana i odmjerena, potez je unaprijed prekinut.
Završetak polja ima smisla kada ne možete odrediti točne duljine. Kopanje rovova na otvorenom, rekonstrukcije zgrada, bilo što gdje bi se ruta mogla pomaknuti kada ste zapravo na gradilištu. Trebat će vam rotirajući skidač kabela za oklop. I zapamtite-metalni oklop znači spajanje i uzemljenje prema članku 770 NEC-a. To je dodatni korak koji ne postoji s neoklopljenim kabelom, a inspektori će ga svakako provjeriti.
Odabir kabela za specifične poslove
Podatkovni centar unakr{0}}uključenOM3 ili OM4 višemodni: prethodno-završene aluminijske spojne cijevi. Brza instalacija, čisti optički brojevi izravno iz kutije.
Okosnica kampusa između zgrada: vanjski valoviti čelik s gelom-ispunjenim jednom-modnom labavom-cijevno vlaknom. I molim vas, navedite više vlakana nego što mislite da vam je potrebno. Povlačenje drugog kabela u tri godine košta znatno više od dodavanja niti izvornoj narudžbi. Vidjeli smo projekte u kojima je udvostručenje broja dodalo možda 15 posto na cijenu kabela, ali bi uštedjelo punu drugu instalaciju u budućnosti. Na udaljenom kraju završite u patch panel i povežite se s opremomsimplex ili duplex patch kabeli.
Prolazi od vanjskog do unutarnjeg bez dobre točke spajanja: oklopni kabel za unutarnju/vanjsku-gradnju. Jedan kabel, bez prijelaznog spoja, čistiji BOM.
Primjenjivi standardi
IEC 60794 pokriva mehanička i ekološka ispitivanja. ITU-T G.652 definira specifikacije jedno-modnog vlakna. Za kabliranje komercijalnih zgrada u Sjevernoj Americi tražite ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) osigurava pouzdanost izvan postrojenja. Ocjene zaštite od požara potpadaju pod UL 1666 i NFPA 262. Pogrešno odredite ocjenu požara za usponsku stazu, plenum, opću namjenu - i sve ćete uništiti. Nitko ne želi taj razgovor s voditeljem projekta.
Nekoliko napomena za instalaciju
Radijus savijanja na armiranom kabelu je 10 do 20 puta veći od vanjskog promjera. Prijeđite preko toga i savijat ćete vlakno-trajno. Uvijek zalijepite i brusite metalni oklop na oba kraja prema NEC 770.
Kada skidate oklop za završetak polja, ostavite oko 10 do 12 inča oklopa-slobodan rep za pristup međuspremniku. I olako s rotirajućim skidačem dubine. Izrežite tampon sloj od 900 µm ispod i imat ćete problem koji se neće pojaviti do testiranja-ili još gore, šest mjeseci kasnije kao povremeni.
Još jedna stvar koju ljudi zaboravljaju: ako provlačite armirani kabel kroz postojeći vod, provjerite punjenje. Povećani vanjski promjer znači da bi cijev koja udobno pristaje neoklopnom kabelu mogla biti pretijesna za oklopljenu verziju. Prvo izmjerite.
Često postavljana pitanja
P: Koja je razlika između oklopljenog i neoklopljenog kabela s vlaknima?
O: Oklopljeni kabel ima metalni sloj (aluminij ili čelik) između omotača i vlaknaste jezgre za otpornost na gnječenje i zaštitu od glodavaca. Bez oklopa ne. Plaćate ga težinom, cijenom i radijusom savijanja. Ako ruta ne izlaže vlakno fizičkom riziku, neoklopljeni radi dobro i košta manje.
P: Može li se oklopni kabel od vlakana izravno ukopati?
O: Samo ako je izričito namijenjen za izravno ukopavanje-to znači valoviti oklop od čelične trake s vodo{1}}blokirajućom labavom-konstrukcijom cijevi. Gel ili suha -blok traka iznutra sprječavaju migraciju vlage ako kamen ili korijen s vremenom probuši jaknu. Aluminijska blokada nije ocijenjena-za ukopavanje. Većina lokalnih propisa zahtijeva dubinu od 18 do 24 inča.
P: Treba li oklopljeni kabel s vlaknima uzemljenje?
O: Da. Članak 770 NEC-a zahtijeva da spojite metalni oklop na sustav elektroda za uzemljenje zgrade na oba kraja.
P: Je li oklopni kabel otporan na-glodavce?
O: Valoviti čelik učinkovito je -kontinuirana zapečaćena cijev ne daje glodavcima odakle početi. Aluminijska blokada nije, zbog razmaka između spiralnih omotača. Obeshrabrit će povremeno grizenje, ali neće izdržati motiviranu životinju. Za rute s poznatim prometom glodavaca uvijek birajte valoviti čelik.
P: Koji konektori rade s kabelom od armiranih vlakana?
O: Sve iste-LC, SC, ST, MPO/MTP. Armor ne mijenja vaš izbor konektora. To samo čini proces zatvaranja složenijim jer morate skinuti oklop prije nego što možete doći do cijevi međuspremnika vlakana.
