Što je ODF? Objašnjenje optičkog razvodnog okvira

Optički razvodni okvir, obično skraćeno na ODF i ponekad nazvan optički razvodni okvir, je strukturirana točka gdje se optički kabeli završavaju, spajaju, krpaju i štite. ODF-ove ćete pronaći u telekomunikacijskim sobama, FTTH mrežama, podatkovnim centrima, poslovnim zgradama i industrijskim komunikacijskim sustavima. Ovaj je vodič napisan iz perspektive inženjera koji podržavaju projekte optičke distribucijske mreže (ODN) i pristupa vlaknima, tako da cilj nije samo navesti vrste ODF-a koji postoje, već i pomoći vam da uskladite okvir s vašim brojem vlakana, prostorom za ugradnju, formatom konektora, zahtjevima za spajanje i dugoročnim -planom proširenja.

Kada kupci uspoređuju opcije, praktično pitanje rijetko je "koje su vrste dostupne?" Obično je "koji tip ODF-a zapravo odgovara mojoj stranici i što moram potvrditi kod dobavljača prije nego što naručim?" Odjeljci u nastavku daju odgovore na oboje, a članak završava vodičem za odabir, popisom za provjeru specifikacija, primjerima funkcionalne konfiguracije i često postavljanim pitanjima.

Što je anOptički razvodni okvir(ODF)?

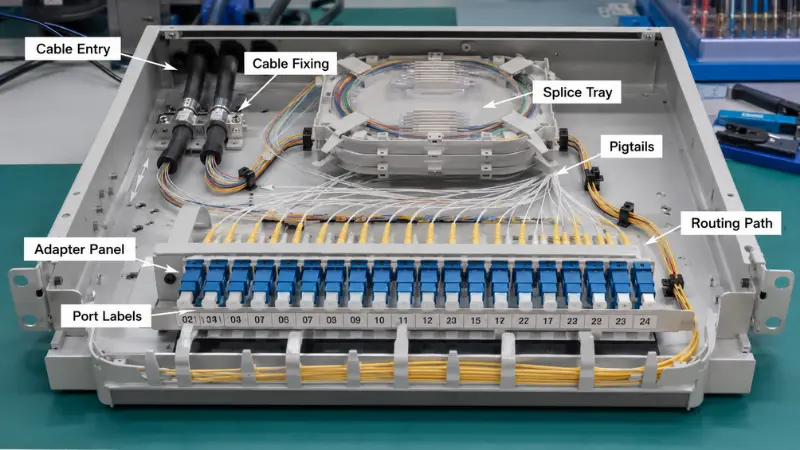

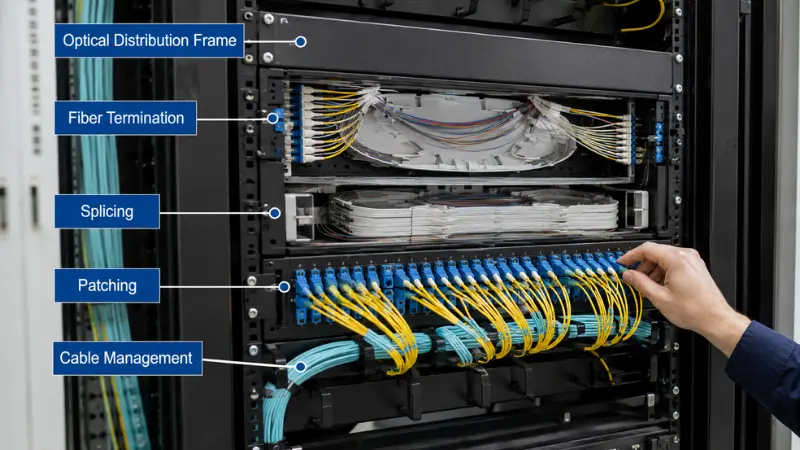

Optički distribucijski okvir je kućište za upravljanje vlaknima koje se koristi za završavanje, spajanje, krpanje, zaštitu i organiziranje optičkih vlakana. Dolazni kabeli povezani su s izlaznim vlaknima, pigtailovima, patch kabelima ili pasivnim komponentama kao što su razdjelnici, a svaki spoj je označen, zaštićen i dostupan za održavanje umjesto da se ostavi labav unutar kutije.

U svakodnevnom radu, dobro-dizajniran ODF podržava završetak vlakana, zaštitu od spajanja fuzijom, usmjeravanje kabela za spajanje, pohranjivanje kabela, zaštitu konektora i testiranje ili rekonfiguraciju mreže. Razlog zašto je to važno je konkretan, a ne kozmetički: kada se kvar pojavi izvan radnog vremena, okvir s jasnim brojevima priključaka i dostupnim ladicama za spajanje omogućuje tehničaru da izolira i popravi vezu u nekoliko minuta, dok pretrpani, neoznačeni okvir isti posao pretvara u sate ručnog praćenja vlakana. Mnoge od istih završnih i zaštitnih funkcija također se pojavljuju u kompaktuoptički terminal i razvodne kutijekoristi se bliže pretplatniku, zbog čega je lako pobrkati dvije obitelji proizvoda. Kasnije ćemo se vratiti na tu razliku.

Glavne vrste optičkih razdjelnika

ODF-ovi se mogu grupirati prema načinu postavljanja, okruženju instalacije, kapacitetu, unutarnjoj strukturi i primjeni. Najčešće kategorije su montaža u stalak, zidna montaža, vanjska montaža, DIN tračnica, PLC razdjelnik i modularni okviri visoke-gustoće. Svaki odjeljak u nastavku pokriva koji je tip, gdje odgovara i jedan praktični detalj koji se često zanemaruje tijekom odabira.

ODF za montažu na stalak

ODF za montažu u stalak ugrađuje se u standardni stalak za opremu od 19-inča i predstavlja radni konj za telekomunikacijske prostorije, podatkovne centre, središnje urede, serverske sobe i okosnicu kablova poduzeća. Obično se nudi u visinama od 1U, 2U, 3U ili 4U i savršeno se integrira s prekidačima, usmjerivačima i patch panelima uz njega. Kao grubi vodič, jedinica od 1U često nosi do 24 vlakna, jedinica od 2U oko 48 do 96 vlakana, a jedinica od 3U do 4U od 96 do 144 vlakna ili više. Ove se brojke značajno mijenjaju s formatom adaptera, tako da će okvir koji koristi LC ili MPO ploče visoke gustoće stati daleko više vlakana po U nego onaj koji koristi SC.

Detalj koji odlučuje o dugoročnoj-upotrebljivosti je izbor između fiksnog i klizećeg dizajna ladica. Fiksni okvir je jednostavniji, stabilniji i jeftiniji, što odgovara stabilnim vezama okosnice koje se rijetko mijenjaju. Klizna ladica omogućuje da se ladica povuče prema naprijed radi spajanja i pregleda, što je bolji izbor za bilo koji okvir koji se često pomiče, dodaje i mijenja. Prije nego što odredite kliznu vrstu, potvrdite da ima dovoljno slobodnog prostora ispred police da se ladica može u potpunosti izvući, jer je okvir visoke-gustoće koji se ne može otvoriti u tijesnom prolazu teško održavati.

Zidni nosač ODF

ODF za zidnu montažu pričvršćuje se izravno na zid umjesto da se nalazi unutar stalka, tako da je to prirodan izbor tamo gdje nema stalka ili gdje je malo prostora: male telekomunikacijske prostorije, uredske zgrade, podrumi stanova, podne distribucijske točke i FTTH ulazi u zgrade. Obično je kompaktan, može se zaključati i prikladan za umjereni broj vlakana, poput 12, 24 ili 48 jezgri.

Pri odabiru jedinice za zidnu montažu smjer ulaza kabela važniji je nego što se na prvi pogled čini. Okvir montiran u uskom stupu ili oknu često treba donji ili bočni ulaz, a ne stražnji ulaz, jer jednostavno nema mjesta iza kutije za provođenje kabela bez oštrog zavoja. Potvrdite smjer ulaza, kapacitet unutarnje ladice za spajanje, raspored ploče adaptera i raspoloživi prostor za namotavanje vlakana prije naručivanja, a ne nakon što je kutija već na zidu.

Vanjski ODF

Vanjski ODF završava i distribuira vlakna na izloženim ili polu-izloženim lokacijama kao što su FTTH pristupne točke, vanjski telekomunikacijski ormarići, distribucija-na stupovima, ruralna širokopojasna mreža i industrijska mjesta. Za razliku od unutarnjeg okvira, vanjska jedinica živi ili umire od svoje zaštite od okoliša, tako da je broj priključaka samo pola specifikacije.

Brojka na koju se treba osloniti je stupanj zaštite od prodora definiran međunarodnim standardomIEC 60529 (IP kod). U praktičnom smislu, IP54 znači zaštitu-od prašine i otpornost na prskanje vode, koja može odgovarati zaštićenom ili-položaju montiranja na ormarić; IP65 znači nepropusnost-za prašinu i zaštitu od-mlazova vode pod niskim{6}}tlakom, što je realističniji minimum za okvir koji je potpuno izložen vremenskim uvjetima; i IP66 do IP68 dodaju jače mlaznice ili privremeno uranjanje. Imajte na umu da veća ocjena uranjanja ne znači automatski otpornost na mlaz, jer su to dva odvojena testa, tako da će mjesto koje vidi i jaku kišu i stajaću vodu možda trebati dvostruku ocjenu. Uz broj IP, provjerite otpornost na UV zračenje, dizajn kabelske uvodnice, otpornost kućišta na koroziju, metodu zaključavanja i kako se upravlja kondenzacijom. Loše zabrtvljen vanjski okvir jedan je od najčešćih uzroka-kvarova povezanih s vlagom godinama nakon postavljanja.

DIN tračnica ODF

ODF na DIN šinu je kompaktna jedinica koja se postavlja na DIN šinu unutar električnog ormara ili industrijskog kontrolnog kućišta, a napravljena je za mali broj vlakana u sustavima automatizacije, komunikacijama za napajanje, opremi za pametnu mrežu, kontrolnim ormarima transporta i tvorničkim mrežama. Njegova vrijednost je integracija: dovodi završetak vlakana i zaštitu u istu ploču kao i električno ožičenje bez potrebe za zasebnim nosačem.

Za industrijske radove gledajte dalje od broja vlakana do mehaničkog okruženja. Vibracije, raspoloživa dubina kućišta, zahtjevi za uzemljenjem i rasterećenje kabela utječu na to hoće li okvir ostati pouzdan, a usmjeravanje vlakana treba postaviti tako da tehničar može dosegnuti konektore bez ometanja obližnjih vodiča struje.

PLC Splitter ODF

PLC razdjelnik ODF sadrži pasivne optičke razdjelnike unutar okvira tako da je jedno dovodno vlakno podijeljeno na mnogo pretplatničkih vlakana, što ga čini temeljnim građevnim blokom FTTH, GPON i EPON pristupnih mreža standardiziranih u referencama kao što suITU-T G.984 GPON preporuke. Jedan okvir može kombinirati završetak, instalaciju razdjelnika, krpanje i upravljanje kabelima, čime se pasivna optička mreža održava urednom. Tipične konfiguracije kreću se od 1×8 do 1×32 ili 1×64, a pravi omjer ovisi o proračunu veze i gustoći pretplatnika projekta.

Dvije inženjerske točke vrijedi planirati. Prvo, omjer dijeljenja upravlja izgledom priključaka i prostorom za održavanje, jer 1×32 razdjelnik napaja puno više izlaznih adaptera od 1×8, a ti izlazi trebaju prostor za krpanje i označavanje bez gužve. Također pomaže da se rano odlučite između centraliziranog dijeljenja na jednom čvoru i distribuiranog dijeljenja preko mreže, kompromis-koji je dobro objašnjen u ovom pregleduvrste optičkih razdjelnika. Drugo, implementacije PON-a gotovo uvijek koriste kutno{1}}polirane (APC) konektore. Razlog je povratni gubitak: refleksije u zajedničkom pasivnom stablu degradiraju kvalitetu signala za svakog pretplatnika u grani, a APC čeone površine potiskuju te refleksije daleko bolje od ravnih-poliranih. Potvrdite omjer razdjelnika, poliranje konektora, raspored ulaza i izlaza, raspoloživi prostor u ladici za spajanje i shemu označavanja prije naručivanja i pregledajtePLC razdjelnikopcije koje odgovaraju točnom omjeru koji vaš dizajn treba.

Modularni ODF visoke-gustoće

Modularni ODF visoke-gustoće dizajniran je za veliki broj vlakana u ograničenom prostoru u regalu ili podu i standardni je izbor za podatkovne centre, središnje urede, okosnicu operatera, velike kampuse i točke agregacije kojima je potreban prostor za rast. Umjesto jedne fiksne ploče, ovi sustavi koriste modularne adapterske ploče, uklonjive kasete, višestruke ladice za spajanje i projektirane staze usmjeravanja, a obično podržavaju LC ili MPO/MTP sučelja.

Pogreška koju ovdje treba izbjegavati je odabir isključivo maksimalnog broja portova. Pri vrlo velikim gustoćama, patch kabeli se skupljaju, prednji-prostor za pristup postaje tijesan, a prepun okvir poziva na slučajno odspajanje pogrešnog priključka tijekom održavanja. Odlučujuće pitanje za rad visoke-gustoće, uključujući izbor LC-nasuprot-nizu obuhvaćen ovimpraktični vodič za LC u odnosu na MTP/MPO, može li tehničar još uvijek doći do priključaka, upravljati spojnim kabelima i sačuvati radijus savijanja nakon što je okvir potpuno napunjen.

Tablica usporedbe vrsta ODF-a

Rasponi kapaciteta samo su tipične vrijednosti i razlikuju se ovisno o dizajnu proizvoda, formatu adaptera i konfiguraciji dobavljača. Uvijek potvrdite točan broj vlakana i opcije panela prema podatkovnoj tablici.

Kratki vodič za odabir ODF-a

Ako vam je potrebno samo brzo usmjeravanje prema pravoj kategoriji, tablica u nastavku prikazuje uobičajene projektne situacije do odgovarajuće početne točke. Tretirajte ga kao uži izbor, a zatim provjerite pojedinosti pomoću kontrolnog popisa niže.

Kako odabrati pravi ODF za svoj projekt?

Odabir ODF-a nije jednostavno odabir kutije s dovoljno priključaka. Okvir mora odgovarati cijelom dizajnu, tako da sve faktore u nastavku treba potvrditi prije kupnje.

Broj vlakana i buduće širenje

Započnite s brojem vlakana koje trebate završiti, spojiti ili zakrpati danas, a zatim dodajte rezervu. Okvir veličine točno na današnja 24 vlakna ne ostavlja mjesta kada mjesto naraste na 48, a naknadno opremanje kapaciteta obično košta više od kupnje sada. U praksi, mnogi projekti rezerviraju 20 do 50 posto slobodnog kapaciteta za buduće veze, rezervna vlakna i nadogradnje. Pitajte koliko vlakana ulazi, koliko izlazi, hoće li se dodati još korisnika ili zgrada i mogu li ladica za spajanje i kapacitet adaptera apsorbirati taj rast.

Prostor za instalaciju

Mjesto uvelike diktira tip. Postojeći stalak od 19 inča pokazuje na okvir za montažu na stalak; mjesto sa samo zidnim prostorom pokazuje na okvir za zidnu montažu; vlakno koje vodi unutar industrijskog ormara pokazuje na okvir DIN tračnice; a instalacija izložena kiši, prašini ili temperaturnim promjenama isključuje standardnu ​​unutarnju jedinicu u korist vanjske. Izmjerite stvarni raspoloživi prostor, uključujući dubinu stalka ili razmak ladice, prije nego što se posvetite modelu.

Unutarnje naspram vanjskog okruženja

Unutarnji i vanjski okviri nisu zamjenjivi. Unutarnje jedinice odgovaraju zaštićenim prostorima kao što su sobe s opremom, uredi i telekomunikacijski ormari, gdje brtvljenje nije prioritet. Vanjske jedinice trebaju branjivu zaštitu od vlage, prašine, korozije i UV zraka, zbog čega IP ocjena, materijal kućišta, brtvljenje vrata, dizajn uvodnice, struktura zaključavanja i temperaturni raspon spadaju u specifikaciju. Razlike između unutarnjeg i vanjskog rukovanja, uključujući vrste kabela i usmjeravanje, pokrivene su ovim vodičemunutarnja i vanjska instalacija svjetlovodnih kabela. Korištenje unutarnjeg okvira na otvorenom je čest uzrok smanjene pouzdanosti koji se može izbjeći.

Tip konektora i adaptera

ODF-ovi se mogu konfigurirati sa SC, LC, FC ili ST adapterima, a pravi izbor slijedi postojeće patch kabele, pigtailove i sučelja aktivne opreme. Kao opći obrazac,SC konektorirašireni su u telekomu i FTTH,LC konektoridominiraju visoko{0}}podatkovnim centrima i poslovnim radom, FC se pojavljuje u nekim telekomunikacijama i instrumentaciji, a ST preživljava u naslijeđenim mrežama. Potvrdite format prema podudaranjuadapteri za optička vlaknanamjeravate koristiti.

Poljski tip zaslužuje jednaku pozornost. UPC (ravna, blago kupolasta) čelna lica obično isporučuju povratni gubitak od oko 50 dB, dok APC (pod kutom od 8- stupnjeva) krajnja lica dosežu otprilike 65 dB reflektirajući zalutalo svjetlo u oblogu umjesto nazad niz vlakno, zbog čega je APC standard u PON i RF video aplikacijama. Njih dvoje se ne smiju spajati jedno s drugim: veza APC-na-UPC uzrokuje veliki gubitak umetanja i može fizički oštetiti krajeve ferule. Ako vagate mogućnosti, ovo objašnjenjePC, UPC i APC tipovi za poliranjedetaljno pokriva razlike.

Kapacitet ladice za spajanje

Ako će se okvir koristiti za fuzijsko spajanje, kapacitet unutarnje ladice mora odgovarati broju vlakana, a ne samo broju adaptera. Uobičajena i frustrirajuća pogreška je kupnja okvira s puno adapterskih priključaka, ali premalo ladica. Kao pravilo planiranja, ladica za spajanje obično sadrži 12 ili 24 zaštićena spoja, tako da posao od 24-vlakana treba otprilike jednu do dvije ladice, posao od 48-vlakana dva do četiri, i tako dalje. Kada ladicama ponestane, simptomi su predvidljivi: termoskupljajuće čahure nemaju gdje smjestiti, vlakna se ne mogu namotati unutar svog minimalnog radijusa savijanja, održavanje znači ponovno ometanje postojećih spojeva, a buduće širenje postaje nespretno. Prema praksama koje je sažeoUdruga optičkih vlakana, kabeli za male prostorije općenito zahtijevaju radijus savijanja od oko 25 mm nakon instalacije, a okvir koji ne može izdržati taj radijus tiho će povećati uneseni gubitak. Isplanirajte zajedno broj ladica, prostor za pohranu i putanju usmjeravanja te pregledajte svojefiber pigtailsuz okvir tako da su završeci i ladice kompatibilni. Ako se još uvijek odlučujete između spajanja i-instaliranih konektora, ova usporedbaspajanje fuzijomje korisna referenca.

Kabelski ulaz i pristup za održavanje

Smjer ulaza kabela ograničenje je-stvarnog svijeta, a ne detalj. Okviri podržavaju stražnji, bočni, gornji ili donji ulaz, a neusklađenost s rasporedom mjesta dovodi do oštrih zavoja ili neurednog usmjeravanja. Pristup za održavanje slijedi istu logiku: dizajn klizne ladice ili prednjeg-pristupa lakši je za rad za mreže koje se često mijenjaju, dok je fiksna struktura prihvatljiva za stabilne veze s malo promjena. Okvir koji na papiru izgleda kompaktno može biti teško servisirati nakon što su kabeli unutra.

Označavanje i upravljanje kabelima

Jasno označavanje štedi vrijeme tijekom kvarova i nadogradnji, au većim okvirima loše označavanje uzrokuje pogrešne veze, dulju izolaciju greške i prekide rada koji se mogu izbjeći. Dobar okvir omogućuje jasno numeriranje priključaka, namjenski prostor za naljepnice, prstenove za usmjeravanje kabela za spajanje, točke vezivanja, labavo područje za pohranjivanje i odvajanje između ulaznih kabela i kabela za spajanje. Zadržite svoj način usmjeravanjapatch kabeliplanirano od početka, a ne dodano kao naknadna misao.

Kontrolni popis specifikacija ODF-a prije traženja ponude

Priprema ovih pojedinosti prije kontaktiranja dobavljača skraćuje-i-natrag i smanjuje rizik od dobivanja pogrešne konfiguracije.

• Ukupna vlakna koja se sada završavaju, plus rezervni postotak za budući rast.
• Unutarnja ili vanjska instalacija, a za vanjsku, ciljna IP ocjena.
• Način montaže: 19-inčni stalak U-visine, zid, stup, DIN tračnica ili ormarić.
• Format konektora i adaptera (SC, LC, FC ili ST) i poliranje (UPC ili APC).
• Pigtail i patch kabel vrsta, duljina i količina.
• Broj ladica za spajanje i potreban kapacitet po ladici.
• Omjer razdjelnika i položaj razdjelnika, za PON projekte.
• Smjer ulaza kabela i vanjski promjer kabela ili veličina uvodnice.
• Shema označavanja i -numeriranja priključaka.
• Fiksna ili klizna konstrukcija, te potrebna pristupna strana.

Primjeri ODF konfiguracija

Tri anonimizirana scenarija pokazuju kako se gore navedeni čimbenici kombiniraju u praksi.

Mala distribucijska točka zgrade FTTH

Za 24 vlakna sa SC/APC pigtails unutar uspona, obično je dovoljan kompaktni zidni ODF s dvije spojne ladice i donjim ili bočnim ulazom za kabel. Rezerviranje nekoliko rezervnih priključaka ostavlja prostor za dodatne jedinice u zgradi bez dodavanja drugog okvira.

Agregacija podatkovnog centra

Za 96 vlakana na LC-u u užurbanom prolazu, 2U klizni ODF za montažu na stalak visoke{2}}gustoće s prednjim pristupom i dvostrukim ulazom za kabel održava krpanje upravljivim i štiti radijus savijanja pod velikim opterećenjem patch{3}}kabela. Klizna ladica je ovdje bitna jer su promjene česte.

Ruralni FTTH pristup na stupu

Za razdjelnik napojnog voda prema velikom broju pretplatnika, vanjski okvir razdjelnika s ocjenom IP65 ili više, opremljen1×32 razdjelniki SC/APC priključcima, nosi i razdvajanje i izloženost okoliša u jednom kućištu.

Odabir ODF-a prema aplikaciji

FTTH i PON pristupne mreže

FTTH rad obično koristi okvire za zidnu montažu u zatvorenom prostoru, vanjske okvire na izloženim pristupnim točkama i okvire PLC razdjelnika gdje god je potrebno pasivno razdvajanje. Podrum, telekomunikacijska soba ili podna distribucijska točka obično zahtijevaju zidnu jedinicu; vanjska lokacija zahtijeva onu s-ocjenom vanjske; a čvor razdjelnika poziva okvir razdjelnika koji integrira razdjelnik s završetkom. Za širi pogled na ono što zahtijeva pasivna gradnja, ovoFTTH pasivne komponentevodič za nabavu je koristan suputnik.

Podatkovni centri i telekomunikacijske sobe

Ova okruženja favoriziraju montažu na stalak i modularne okvire visoke-gustoće, a općenito zahtijevaju veliki broj vlakana, LC adaptere visoke-gustoće, čisto usmjeravanje-kabela, pouzdano označavanje i prostor za proširenje. U gustim policama, upravljanje kabelima ima jednaku težinu kao i gustoća sirovih priključaka.

Zgrade poduzeća i mreže kampusa

Ovdje pravi okvir ovisi o dizajnu okosnice. Glavna prostorija s opremom često koristi okvir za montažu na stalak, dok podne distribucijske točke koriste okvire za montažu na zid. U kampusu s više-zgrada, ODF-ovi završavaju vlakna okosnice i pružaju čistu točku spajanja između zgrada, prekidača i prostorija s opremom.

Industrijske i upravljačke mreže

Industrijske mreže oslanjaju se na okvire DIN tračnica ili kompaktne zidne jedinice. Okvir mora odgovarati upravljačkom ormariću, zaštititi vlakna od mehaničkog naprezanja i omogućiti tehničarima da dođu do konektora bez dodirivanja električnih žica, uz vibracije, prašinu, temperaturu ormarića i rasterećenje naprezanja.

ODF nasuprot Fiber Patch Panel nasuprot Fiber Distribution Box

Kupci često brkaju ovo troje jer svi upravljaju optičkim vezama, ali nisu ista stvar. ODF je obično najcjelovitija jedinica, koja kombinira adapterske ploče, spojne police, usmjeravanje kabela, skladištenje i zaštitu. Fiber patch panel više je usmjeren na spajanje s konektorima unutar stalka, iako neki uključuju ladice za spajanje. Fiber distribucijska kutija obično je manja i nalazi se bliže krajnjim korisnicima, u FTTH zgradama, katovima ili vanjskim pristupnim mjestima.

Kratak način odlučivanja: koristite ODF kada trebate strukturirano završetak, spajanje, krpanje i upravljanje zajedno; upotrijebite patch panel kada vam je uglavnom potrebno rack{0}}krpanje u blizini aktivne opreme; i koristite razdjelnu kutiju kada trebate kompaktnu distribuciju blizu korisnika. Budući da se nazivi razlikuju od dobavljača do tržišta, prosudite stvarnu strukturu, kapacitet i funkciju, a ne oznaku na podatkovnoj tablici. Ovaj dublji pogled narazlike između ODF-a i fiber patch panelavrijedi pročitati ako se granica i dalje čini mutnom.

Uobičajene pogreške pri odabiru ODF-a

Odabir samo prema broju priključaka

Broj priključaka je bitan, ali nije dovoljan sam po sebi. Kapacitet spajanja, ulaz kabela, format adaptera, prostor za održavanje i prostor za proširenje određuju hoće li okvir stvarno raditi na licu mjesta.

Ignoriranje buduće ekspanzije

Nisko{0}}cijenovni okvir bez slobodnog kapaciteta postaje skup u trenutku kada mreža raste. Planirajte rast vlakana prije konačnog odabira, a ne nakon.

Korištenje unutarnjeg ODF-a na otvorenom

Unutarnji okviri nisu izrađeni za kišu, prašinu i stalnu izloženost vanjskom prostoru. Za vanjske instalacije potrebno je pravilno zatvoreno kućište s odgovarajućom IP ocjenom i dizajnom uvodnice.

Vrste konektora za miješanje bez planiranja

Izbori SC, LC, FC, APC i UPC moraju se uskladiti s patch kabelima, pigtailima i aktivnom opremom. Pogrešna kombinacija povećava složenost instalacije i, u slučaju neusklađenog laka, pogoršava optičku izvedbu.

Zaboravljanje pristupa održavanju

Okvir koji na papiru izgleda kompaktno može biti težak za servisiranje nakon što je spojen kabelom. Pobrinite se da tehničari mogu sigurno doći do adaptera, ladica za spajanje i područja usmjeravanja nakon instalacije.

Često postavljana pitanja

Zaključak

Glavne vrste okvira za optičku distribuciju su okvir za montažu na stalak, zidni nosač, vanjski, DIN tračnica, PLC razdjelnik i modularni moduli visoke-gustoće, a pravi izbor ovisi o broju vlakana, prostoru za ugradnju, okruženju, vrsti konektora i poliranja, kapacitetu ladice za spajanje, usmjeravanju kabela i budućem proširenju. Malo unutarnje mjesto može trebati samo okvir za montiranje na zid; telekomunikacijske sobe i podatkovni centri obično zahtijevaju montažu u stalak ili okvire visoke-gustoće; FTTH i PON mreže često koriste vanjske i PLC razdjelnike; a industrijski ormari dobro služe okvirima DIN tračnica. Prije odabira, pripremite detalje projekta pomoću gornjeg popisa za provjeru, a okvir koji je praktičan, pouzdan i jednostavan za održavanje postaje daleko lakše odrediti.
