Zašto neuravnoteženo dijeljenje ima smisla za ruralne FTTH projekte

Dizajn je uspio. To jednostavno nije bio najučinkovitiji način za povezivanje 32 tako tanka doma.

Taj razgovor je prilično tipičan za ono što vidimo saRuralni FTTHprojekti. Izazov nije tehnička izvedivost-nego ekonomija. A kad jednom počnete optimizirati cijenu po kući koju ste prenijeli u područjima s-niskom gustoćom, na kraju ćete ozbiljno gledati na neuravnoteženu podjelu.

Dakle, što se zapravo događa ovdje? Problem se svodi na temeljnu neusklađenost između načina na koji funkcionira tradicionalna PON arhitektura i načina na koji su ruralni pretplatnici fizički raspoređeni.

U gustom susjedstvu možete imati 64 kuće unutar radijusa od 500 metara od razdjelnika. Instalirate razdjelnik 1:64, provedete kratke kablove do svake kuće i ekonomija radi prekrasno. Trošak razdjelnika dijeli se na 64 pretplatnika. Vodovi kabela su kratki. Svi su sretni.

Sada zamislite ruralni put. Imate možda 30 domova nanizanih duž 20 kilometara ceste. Neki su okupljeni u skupine od 4-6 blizu raskrižja. Drugi sjede sami na parcelama od 40 jutara. Ako ih pokušate opsluživati ​​centraliziranim razdjelnikom, kilometrima provlačite pojedinačne niti vlakana kako biste došli do domova na udaljenom kraju vašeg područja usluge.

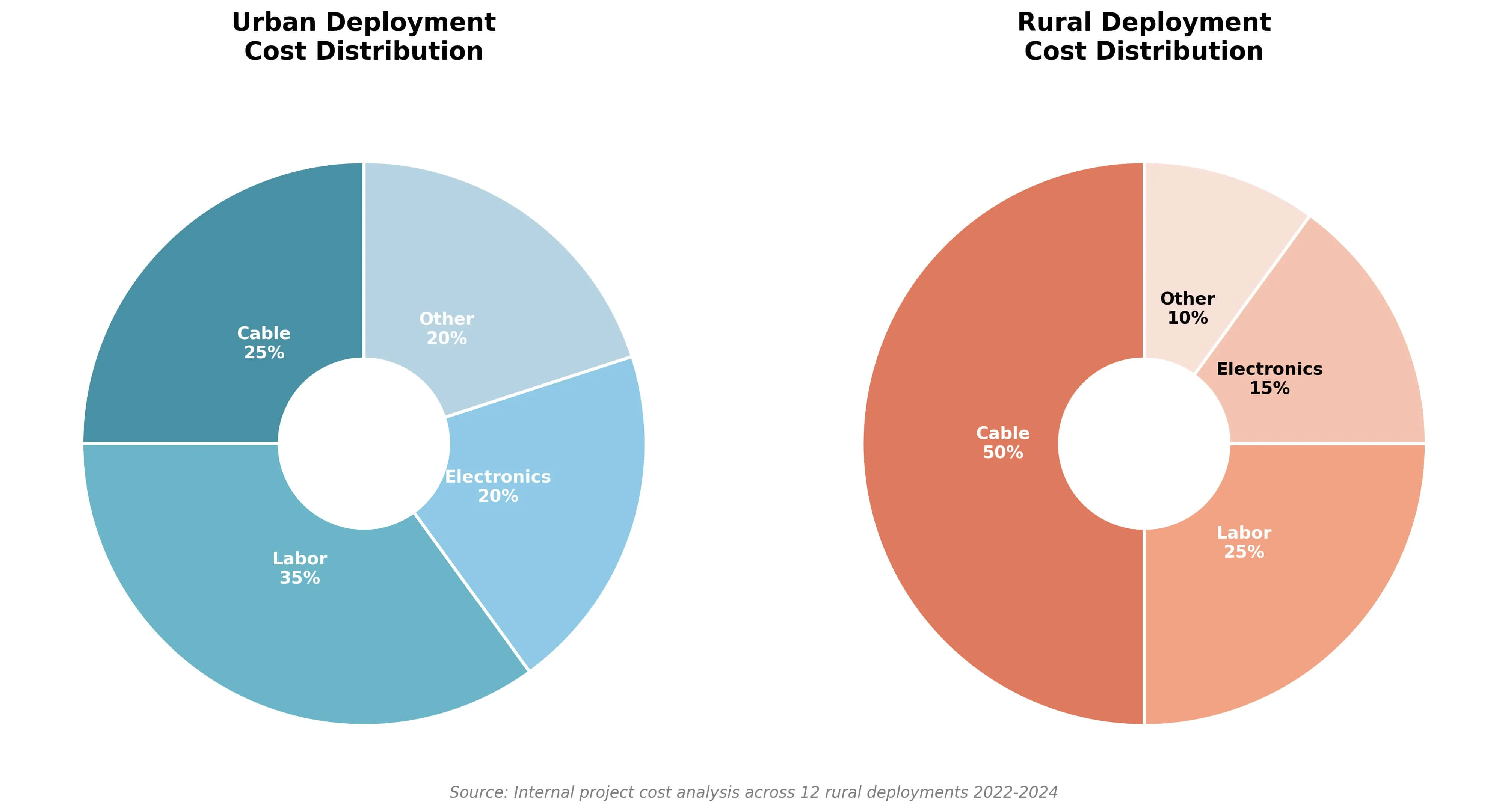

Evo kamo zapravo ide novac u tipičnoj ruralnoj gradnji:

Primijetite kako troškovi rada ostaju relativno isti između dva scenarija, ali troškovi kabela rastu u ruralnim područjima. To je vaša prednost. Kada kabel predstavlja polovicu troška vašeg projekta umjesto četvrtine, svaka dizajnerska odluka koja dodaje duljinu vlakna teško pogađa vaš proračun. A tradicionalni uravnoteženi dizajni razdjelnika dodaju mnogo nepotrebnih vlakana u ruralnim scenarijima.

Alternativni pristup-a to je ono što smo preporučili ISP-u Montane-koristi ono što se naziva neuravnoteženim ili asimetričnim dijeljenjem. Koncept nije nov. Inženjeri telekomunikacija desetljećima su koristili optičke odvodnike u distribuciji kabelske televizije. Ali postaje sve popularnijiRuralni FTTHjer izravno rješava problem-troška vlakana.

Brzi tehnički uvod ako ste manje upoznati s vrstama razdjelnika:

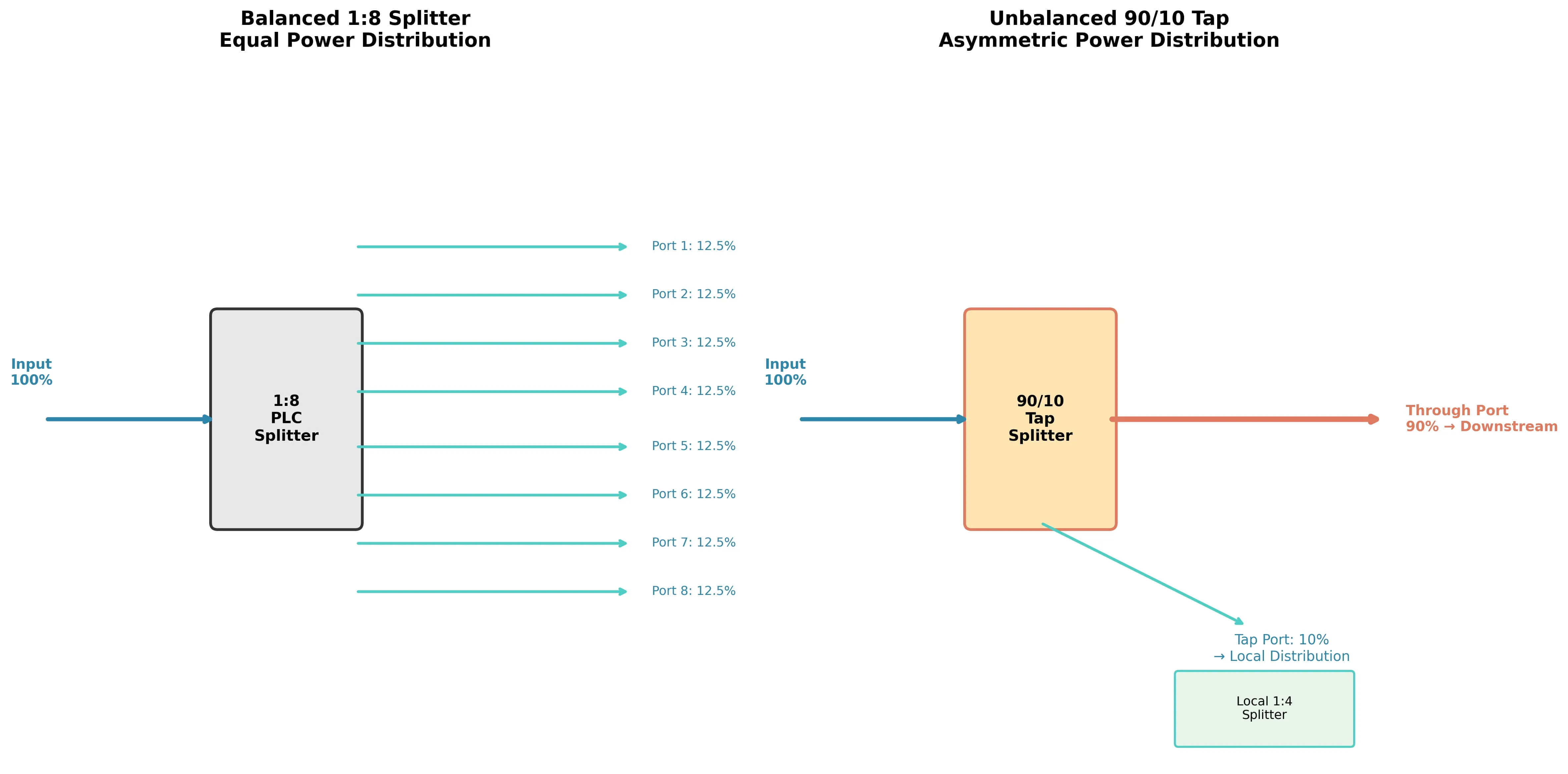

StandardPLC Splitterkonfiguracije ravnomjerno dijele dolaznu optičku snagu na sve izlaze. Razdjelnik 1:8 šalje 12,5% svjetla na svaki od svojih osam izlaznih priključaka. Razdjelnik 1:32 dijeli snagu na 32 jednaka dijela. Ovi uravnoteženi razdjelnici rade izvrsno kada trebate opsluživati ​​klaster pretplatnika s jedne lokacije.

Neuravnoteženi razdjelnici rade nešto drugačije. Umjesto jednake podjele, oni dijele moć prema dizajniranom omjeru-recimo 90/10 ili 70/30. Veći dio nastavlja se niz vlakno debla kako bi služio nizvodno. Manji dio se isključuje kako bi služio pretplatnicima u toj određenoj točki.

Zašto je to važno za ruralne mreže? Budući da možete lančano-lančano povezati više neuravnoteženih slavina duž jednog glavnog vlakna, izvlačeći taman dovoljno energije na svakoj lokaciji da služi lokalnim domovima, a istovremeno čuva optički proračun za lokacije niže niz liniju.

Napomena naših starijih inženjera o odabiru omjera slavine:

Kada odlučujemo između 90/10 i 70/30, ne gledamo samo vrijednosti prigušenja u proračunskoj tablici. Postoji praktični faktor koji se stalno zanemaruje:prostor za buduće održavanje.

Evo našeg praktičnog pravila. Ako klaster trenutno ima samo 3 doma, ali u blizini ima slobodnog zemljišta, obično ćemo preporučiti malo veći omjer potrošnje nego što to matematika striktno zahtijeva-recimo 80/20 umjesto 90/10. razlog? U ruralnim područjima, ponovno slanje ekipe da ponovno -spoji slavinu košta puno više od optičke snage koju ste uštedjeli minimalnom. Radije bismo žrtvovali 1dB silazne marže unaprijed nego izgubili mogućnost kasnijeg dodavanja pretplatnika bez veće prerade. Ugradite "plug and play" sobu sada; zahvalit ćeš sebi za dvije godine kad se nova kuća podigne niz cestu.

Pogledajmo kako to zapravo funkcionira na terenu. Uzmimo onaj Montana projekt koji smo spomenuli. Nakon što smo pregledali njihov originalni dizajn, pomogli smo im u modeliranju alternativnog rješenja koristeći arhitekturu distribuiranih slavina.

Izvorni dizajn zahtijevao je distribucijski kabel od 48-vlakana koji vodi čitavu rutu od 18 kilometara, s vlaknima koja se ljušte na različitim točkama kako bi dosegla klastere pretplatnika. Ukupni vlakno-kilometar u dizajnu: otprilike 380.

Revidirani pristup koristio je 2-slojno vlakno (primarno i rezervno) s točkama spajanja na svakom klasteru pretplatnika. Na prvom klasteru-otprilike 3 kilometra od glave-kraja, slavina 90/10 preusmjerava 10% optičke snage na maliFDB/FAT kutijakućište 1:8 balansiranog razdjelnika. To služi za 6 obližnjih kuća. Preostalih 90% nastavlja niz deblo.

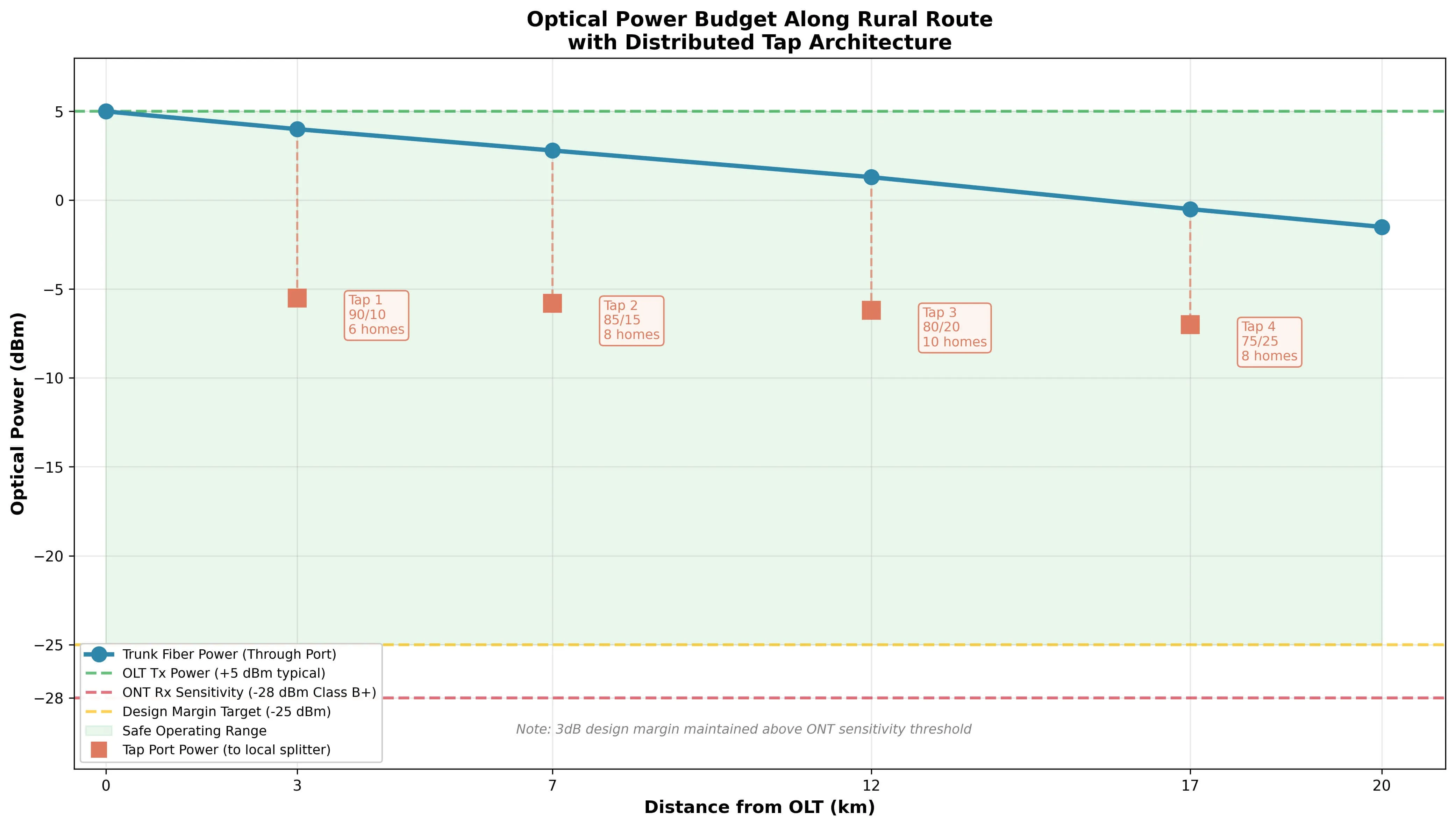

Na 7. kilometru, još jedna slavina (ova 85/15) opslužuje klaster od 8 domova. Na 12 kilometru slavina 80/20 pokriva 10 kuća. I tako niz rutu sve dok konačni klaster ne dobije bilo kakvu optičku snagu koja je preostala-i dalje unutar proračuna GPON snage za pravilan rad ONT-a.

Procjene troškova kabela temeljene na cijenama skupnih vlakana 2024.; stvarni troškovi ovise o dobavljaču, vrsti kabela i količini narudžbe.

Thesmanjenje vlakana se pokazalo na oko 65%. Čak i uzimajući u obzir dodatne slavinske jedinice i kućišta na svakoj točki klastera, neto ušteda materijala premašila je 40.000 dolara na ovoj ruti od 18 kilometara.

Za ovog ISP-a, tih 40.000 dolara ušteđenih na kabelu značilo je da mogu proširiti svoj optički doseg na dvije dodatne male zajednice koje su prethodno smatrane "neizvedivim" prema proračunu za bespovratna sredstva. To je prava isplativost-ne samo ušteda novca, već proširenje onoga što je zapravo moguće unutar fiksne omotnice financiranja.

ISP je krenuo naprijed s neuravnoteženim dizajnom. Mi smo isporučiliPLC razdjelnicii radio s njima na odabiru omjera slavine za svaki čvor.

Ne možete jednostavno razvući odvojke duž vlakna bez razumijevanja što se događa s proračunom vaše optičke snage. Ovdje ruralna implementacija postaje tehnički zanimljiva-i gdje neki mrežni planeri nailaze na probleme.

Svaka komponenta u PON-u donosi gubitak. Samo vlakno prigušuje signal na otprilike 0,35 dB po kilometru na valnoj duljini od 1310 nm. Svaki konektor dodaje 0,3-0,5 dB. Spojevi doprinose 0,1-0,2 dB. A razdjelnici unose gubitke na temelju svoje konfiguracije.

Za uravnotežene razdjelnike, matematika je jednostavna: razdjelnik 1:8 donosi oko 10,5 dB gubitka bez obzira koji izlazni priključak mjerite. Svi priključci vide istu razinu snage.

Neuravnotežene slavine ponašaju se drugačije. Prolazni priključak (koji prenosi snagu do nizvodnih slavina) ima relativno nizak gubitak-obično 0,5-2,5 dB, ovisno o omjeru dijeljenja. Priključak za slavinu (opslužuje lokalne pretplatnike) ima veće gubitke koji odgovaraju njegovoj manjoj raspodjeli energije.

Donja tablica prikazuje tipične vrijednosti unesenog gubitka za uobičajene omjere odvoda. Ovo su reprezentativne brojke-koje uvijek provjerite prema specifikacijama proizvođača za stvarne komponente koje postavljate.

Izvor: Sastavljeno iz podatkovnih tablica više proizvođača PLC razdjelnika uključujući Corning, CommScope i razne dobavljače OEM-a. Vrijednosti predstavljaju tipičnu izvedbu na 1310/1550n; stvarne specifikacije ovise o proizvođaču.

Standardni GPON sustav osigurava oko 28 dB optičkog proračuna između OLT odašiljača i ONT prijemnika. XGS-PON nudi 29-35 dB ovisno o klasi primopredajnika. Vaš je posao osigurati da svaki pretplatnik-uključujući i onog na samom kraju vašeg lanca slavina-primi adekvatan signal unutar tog proračuna.

Upozorenje naših terenskih timova:

Mnogi planeri izračunavaju proračun od 28 dB do posljednje decimalne točke, cijedeći svaki kilometar koji mogu iz veze. Ali u mjestima poput Montane ili sjeverne Skandinavije, morate uzeti u obzir gubitke zimi.

Sami smo to izmjerili: ekstremna hladnoća uzrokuje skupljanje optičkih kabela, a adapteri -niže kvalitete mogu razviti male fizičke pomake koji uvode dodatnih 0,5 do 1 dB gubitka koji nije bio u rujnu. Naše pravilo dizajna je jednostavno-prilikom izračunavanja snage na zadnjem ONT-u u lancu,ugrađujemo najmanje 3dB čvrste margine. Ako vaša matematika pokazuje -26dBm kod konačnog pretplatnika i vi to smatrate dobrim, jedna ste mećava ili jedan stari konektor udaljeni od servisnog poziva. Nemojte žrtvovati stabilnost veze samo da biste pritisnuli još jedan dodir.

Fizičke komponente važne su jednako kao i optički dizajn. Svakoj točki priključka treba kućište koje štiti razdjelnik, osigurava spojne točke za kablove i preživljava sve vremenske uvjete u kojima se nalazi vaš servisni teritorij.

Za ruralne primjene to obično znači-ocjenu na otvorenomFDB/FAT kutijas IP55 ili višom zaštitom od prodora. Kućište mora primiti razdjelnik slavine plus mali uravnoteženi razdjelnik (obično 1:4 ili 1:8) za lokalnu distribuciju. Broj priključaka trebao bi odgovarati vašem klasteru pretplatnika s prostorom za nekoliko rezervnih. A opcije montaže moraju odgovarati vašim stvarnim scenarijima instalacije-montaža na stup, montaža na užad ili zidna montaža, ovisno o lokaciji.

Vidjeli smo kako projekti posrću specificirajući kućišta koja su izgledala primjereno na papiru, ali nisu funkcionirala na terenu. Kutija ocijenjena za 8 pada pretplatnika ne pomaže ako zapravo ne možete usmjeriti i upravljati kablovima čisto. Kućište sa-montažnim-samo nosačima postaje problem kada je polovica vaših slavina na stupovima.

Kada opskrbljujemoPriključne kutije s optičkim vlaknimaza projekte kao što je onaj u Montani, usredotočeni smo na-praktične značajke na terenu-kao što je namjensko unutarnje usmjeravanje za neuravnoteženi modul slavine-kako bismo osigurali da se kutijom može upravljati čak i dok klasteri rastu. Ono što je važnije od bilo kojeg specifičnog proizvoda je usklađivanje specifikacija kućišta s vašim stvarnim uvjetima na terenu. Kutija od 50 USD koja ne brtvi dobro protiv prašine koštat će vas puno više u kamionskim rolama od kutije od 80 USD koja posao obavi kako treba prvi put.

Jedno pitanje koje se stalno postavlja: kada neuravnoteženo razdvajanje zapravo ima smisla u odnosu na pridržavanje tradicionalne uravnotežene arhitekture?

Iskren odgovor je da to ovisi o vašoj specifičnoj geometriji rute. Ali neki obrasci ostaju prilično dosljedni.

Arhitektura raspodijeljenog priključka obično pobjeđuje kada gustoća pretplatnika padne ispod oko 15-20 domova po ruti-kilometru. Pri većoj gustoći, ušteda vlakana se smanjuje jer ste već relativno blizu većini pretplatnika bez obzira na to gdje ste postavili svoj razdjelnik. Pri nižoj gustoći-posebno kada su domovi grupirani u skupine odvojene dugim dionicama praznih cesta - uštede se brzo povećavaju.

Duljina rute također je važna. Na kratkim rutama ispod 5-8 kilometara, složenost upravljanja višestrukim dodirnim točkama možda neće opravdati uštedu vlakana. Na dugim rutama koje prelaze 15-20 kilometara, često gledate na značajne uštede koje lako nadmašuju dodatne troškove planiranja i komponenti.

Kada odstupiti od neuravnotežene arhitekture-naše iskreno mišljenje:

Gledajte, sviđa nam se ovaj pristup i često ga preporučujemo. Ali postoje situacije u kojima biste se trebali držati tradicionalnog uravnoteženog dizajna 1:32 ili 1:64:

1. "Wildfire" prigradska područja rasta.Ako vaša ruta prolazi kroz zemlju koja će uskoro doživjeti veliku stambenu izgradnju u sljedeće tri godine, neuravnoteženi lanac slavine brzo će se zasititi. Kasnije proširenje znači ili re-inženjering cjelokupnog optičkog proračuna ili pokretanje paralelne infrastrukture. Ni jedno ni drugo nije zabavno. U tim slučajevima, fleksibilnost uravnotežene arhitekture-gdje možete samo osvijetliti neiskorištene razdjelnike-vrijedna je dodatnog troška kabela.

2. Vaša ekipa za održavanje nije udobna-za OTDR.Rješavanje problema s neuravnoteženom mrežom uistinu je teže od jednostavnog dijeljenja u omjeru 1:32. Profil gubitka izgleda poput stepenica na OTDR tragu, a ako vaši terenski tehničari znaju koristiti samo vizualni lokator greške crveno-svjetlo, imat će problema. Vidjeli smo kako operateri usvajaju dizajne distribuiranih slavina, a zatim provode šest mjeseci frustrirani jer svaki servisni poziv traje dvostruko duže. Ako vaš tim nije spreman za krivulju učenja, platite dodatna vlakna i neka vaše održavanje bude jednostavno.

KadaUravnoteženi u odnosu na neuravnotežene razdjelnikepostaje tijesan problem, obično pitamo: koliko ste uvjereni u svoje projekcije rasta pretplatnika i koliko je vješt vaš terenski tim? Ako su oba odgovora "prilično solidna", neuravnoteženost obično pobjeđuje na cijeni. Ako je bilo koji odgovor "iskreno, nisam siguran", uravnoteženost vam daje više prostora za prilagodbu.

Ispitivanje i certifikacija za neuravnotežene mreže zahtijeva prilagodbu standardnih PON procedura. Višestruke razdjelne točke stvaraju OTDR tragove koji izgledaju drugačije od tradicionalnih arhitektura jednog-razdjelnika, a tehničari moraju razumjeti što vide.

Svaki dodir pojavljuje se kao diskretni događaj gubitka na OTDR tragu. Gubitak kroz priključak je relativno mali (ispod 2 dB za većinu omjera), dok priključak za slavinu pokazuje veći gubitak koji odgovara njegovom projektiranom omjeru. Tehničari koji nisu upoznati s ovom arhitekturom ponekad pogrešno tumače te očekivane gubitke kao greške.

VIAVI i drugi proizvođači ispitne opreme dodali su specifične načine za karakterizaciju suženih/neuravnoteženih razdjelnih mreža. Prema tehničkoj dokumentaciji VIAVI-ja, njihovi PON OTDR proizvodi sada uključuju "podršku za neuravnoteženi razdjelnik" posebno za rješavanje zahtjeva testiranja distribuiranih odvodnih arhitektura.

Dokumentacija postaje kritičnija s dizajnom distribuiranih slavina. Svako kućište treba biti označeno svojim omjerom odvoda i kumulativnim optičkim gubitkom do te točke. Kada tehničar odgovori na servisni poziv dvije godine nakon instalacije, mora brzo razumjeti očekivane razine snage na toj lokaciji bez ponovnog izračunavanja cijelog proračuna od nule.

Za američke mrežne operatere koji traže federalno financiranje,Ruralni FTTHprojekti često ispunjavaju uvjete za bespovratna sredstva i zajmove USDA ReConnect. Program je uložio više od 5 milijardi dolara od 2018. dovodeći širokopojasnu mrežu u ruralna područja s nedovoljno usluga. Trenutačni zahtjevi nalažu mogućnost simetrične usluge od 100 Mbps-dostupnu za pravilno dizajnirane GPON ili XGS-PON mreže bez obzira na to koristite li uravnoteženu ili neuravnoteženu arhitekturu.

Ključno ograničenje je pokazati da vaš dizajn zapravo pruža odgovarajuću uslugu svakom pretplatničkom objektu. Vaši optički izračuni proračuna moraju pokazati dovoljnu marginu čak i na najudaljenijim lokacijama. Neuravnotežena arhitektura ne mijenja temeljne zahtjeve performansi-već samo mijenja način na koji dodjeljujete optičku snagu da biste ih učinkovito ispunili.

Ako planirate aRuralni FTTHimplementacija i vaše rute pokazuju raštrkane, grupirane obrasce pretplatnika tipične za poljoprivredna područja, neuravnoteženo dijeljenje zaslužuje ozbiljnu procjenu. Potencijal smanjenja troškova optičkih kabela za 30-50% izravno utječe na održivost projekta, posebno tamo gdje je poslovni slučaj već tijesan.

Tehnički zahtjevi nisu egzotični. Trebate kvalitetuPLC Splitterkomponente s provjerenim specifikacijama za uravnotežene i neuravnotežene konfiguracije. Trebate vani-ocjenuFDB/FAT kutijakućišta prikladna za vaše scenarije instalacije. I potreban vam je pažljiv optički budžetski inženjering kako biste osigurali da svaki pretplatnik dobije odgovarajući signal.

Ono što čini razliku između uspješnih i problematičnih ruralnih implementacija obično nije tehnologija-već uzima li u obzir dizajn mreže ruralnu stvarnost, a ne transplantaciju urbanih pretpostavki u bitno drugačije okruženje.

Najvrjedniji prvi korak? Mapirajte svoje stvarne lokacije pretplatnika i geometriju rute. Pravi izbor arhitekture slijedi iz te analize, a ne iz primjene standardnog predloška. Ako trenutno mapirate ruralnu rutu i matematika ne ide, pošaljite nam svoju geometriju rute. Možemo izvesti brzu komparativnu analizu uravnoteženih naspram neuravnoteženih arhitektura za vaš specifični projekt-bez uvjeta.Obratite se našem timu-ovo je upravo vrsta problema na kojoj volimo raditi.
