8-patch kabel SC na MTP/MPO spojni je kabelski sklop koji završava s jednim MTP/MPO više-vlaknastim konektorom na jednom kraju i četiri dvostruka SC konektora na drugom, noseći osam optičkih vlakana preko jednog omotača. Služi kao izravan most između paralelne optičke infrastrukture visoke-gustoće i naslijeđene SC{5}}terminirane opreme - što ga čini jednim od najpraktičnijih alata za mreže koje nisu spremne za kopiranje i zamjenu, ali još uvijek moraju prijeći na 40G ili 100G.
Ako vaša ustanova još uvijek koristi SC{0}}patch panele, OLT-ove ili ispitne instrumente uz noviju QSFP+ sklopku, ovaj kabel eliminira potrebu za srednjim kazetama ili adapterskim pločama. Jedan se kraj priključuje ravno u QSFP+ SR4 primopredajnik; drugi se širi prema vašoj postojećoj SC duplex infrastrukturi. Ta izravnost je ono što ga čini vrijednim - i ono što ga čini drugačijim od uobičajenih MTP-do-LC prekidnih kabela koji dominiraju u većini kataloga podatkovnih centara.
Zašto je broj 8 vlakana važan u modernom kabliranju
Industrija optičkih vlakana postupno prelazi s arhitekture baze-12 na arhitekturu baze-8, i to s dobrim razlogom. Standardni QSFP+ ili QSFP28 primopredajnik koristi četiri trake za prijenos i četiri trake za prijem - ukupno osam vlakana. Kada postavite MTP magistralni kabel s 12 vlakana za QSFP aplikaciju, četiri vlakna u sredini konektora ostaju neiskorištena. Tijekom implementacije velikih razmjera sa stotinama veza, ta neaktivna vlakna čine značajna uzalud uložena ulaganja.
An8-jezgreni kabel za spajanje vlakana SC na MTP/MPOsavršeno se usklađuje sa stvarnim korištenjem vlakana 40GBASE-SR4 i 100GBASE-SR4 optike. Svako vlakno nosi promet. Nema otpada, nema mrtvih niti koje zatrpavaju vašu dokumentaciju. Kabliranje Base-8 također se lijepo prilagođava standardnim konfiguracijama priključaka preklopnika - većina kućišta ima broj priključaka umnožak četiri (linijske kartice sa 16 priključaka, 32 priključka), što se jasno preslikava na MTP konektore s 8 vlakana bez zapuštenih vlakana.

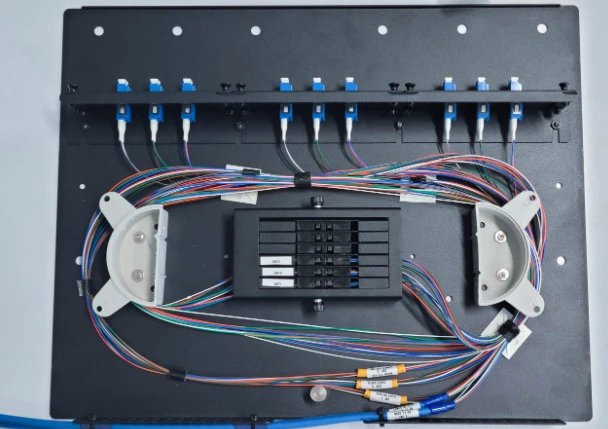

Premošćivanje naslijeđenih SC mreža s paralelnom optikom
Ovdje SC-na-MTP/MPO prekidni kabel zarađuje svoje mjesto. SC konektori dominirali su kablovima za poduzeća i telekomunikacije više od dva desetljeća. Mnoštvo kampusnih mreža, CATV glavnih stanica, vladinih objekata i središnjih ureda operatera još uvijek imaju red za redom SC patch panela. Zamjena sve te infrastrukture na LC samo za pristup brzinama od 40G je skupa i destruktivna.
Umjesto toga, kabel s 8-optičnim vlaknima MTP-to-SC omogućuje spajanje 40G QSFP+ priključka izravno na četiri postojeća SC duplex priključka. Svaki SC par upravlja jednom 10G trakom, tako da se jedan QSFP+ primopredajnik učinkovito razbija u 4×10G veze preko vašeg postojećeg SC postrojenja. Ista logika vrijedi i za 100G QSFP28 SR4 primopredajnike koji se dijele na 4×25G trake. Čuvate svoje ulaganje u kabliranje dok pristupate gustoći propusnosti paralelne optike.
Ovo nije nišni scenarij. Telekomunikacijski operateri koji pokreću naslijeđenu SONET/SDH infrastrukturu na SC konektorima, sveučilišni kampusi sa zastarjelim SC{1}}terminiranim okosnicama zgrada i objekti za emitiranje ožičeni SC vlaknima za video prijenos, svi se susreću s upravo ovom situacijom. 8-žilni SC na MTP/MPO kabel daje im put migracije koji ne zahtijeva nadogradnju viličara.
Razumijevanje konfiguracije polariteta za SC-to-MTP veze
Polaritet je jedna od najčešćih točaka kvara u MTP/MPO kablovima, a ispravno postavljanje na SC proboj nije iznimka. Za standardni sklop od 8 - vlakana SC na MTP/MPO, polaritet tipa B (metoda B prema TIA-568) zadani je izbor za aplikacije QSFP primopredajnika. U konfiguraciji tipa B, pozicija vlakna 1 na jednom kraju preslikava se u poziciju vlakna 8 na drugom kraju - potpuni preokret niza koji osigurava poravnanje vlakana za prijenos s vlaknima za prijem preko veze.
Polaritet tipa A (ravni-prolazni) rjeđi je u scenarijima probijanja i obično je rezerviran za veze -na-trunk gdje kazete upravljaju Tx/Rx preokretom. Tip C (pair-flipped) je specijalna konfiguracija koja se koristi sa specifičnim dizajnom strukturiranih-kabela temeljenih na kazeti. Osim ako vaša infrastrukturna dokumentacija ne navodi drugačije, tip B je siguran izbor za izravne aplikacije primopredajnika-na-SC. Potvrda polariteta prije naručivanja sprječava frustrirajući scenarij čiste instalacije koja jednostavno neće propuštati svjetlost.
Jednomodno naspram višemodno: Usklađivanje tipa vlakna s udaljenošću aplikacije
8-žilni SC na MTP/MPO spojni kabel dostupan je u jednomodnim (OS2, 9/125μm) i višemodnim (OM3 50/125μm, OM4 50/125μm) varijantama. Izbor ovisi o vrsti vašeg primopredajnika i zahtjevima dosega.
Za multimodne aplikacije, OM3 vlakno podržava 40GBASE-SR4 do 100 metara i 10GBASE-SR do 300 metara. OM4 produljuje te udaljenosti - 150 metara na 40G SR4 - i nudi gotovo dvostruku efektivnu modalnu širinu pojasa na 850 nm (4700 MHz·km naspram . 2000 MHz·km). Ako gradite nove vodoravne linije unutar podatkovnog centra, inkrementalni trošak OM4 u odnosu na OM3 itekako je vrijedan buduće{19}}provjere. Za dublju usporedbuklase višemodnih vlakana od OM1 do OM5, svaka generacija predstavlja mjerljiv korak u gustoći propusnosti i podržanoj duljini veze.
Jednomodno OS2 vlakno je izbor za -aplikacije većeg dosega - 100GBASE-PSM4 na udaljenostima do 500 metara ili 40GBASE-PLR4 koje dosežu 10 km. Vladine i kampusne okosnice koje se protežu na više zgrada obično trebaju singlemode, posebno kada su SC patch paneli na udaljenom kraju izvorno instalirani za-telekomunikacijske aplikacije na duge udaljenosti.
Ključni scenariji implementacije
Migracija podatkovnog centra 10G-na-40G
Postrojenje koje koristi 10G SFP+ primopredajnike preko SC-završenih patch panela može nadograditi kralježni sloj na 40G QSFP+ bez ponovnog-terminiranja jednog panela. 8-jezgreni SC na MTP/MPO priključni kabel povezuje QSFP+ priključak izravno s četiri SC duplex priključka, od kojih svaki nosi jednu 10G traku. Ovaj put migracije ne zahtijeva nikakve promjene na postojećem horizontalnom kabliranju.
Interkonekcija središnjice Telekoma
Središnji uredi često održavaju SC{0}}temeljene optičke distribucijske okvire koji su u upotrebi godinama. Povezivanje nove DWDM ili ROADM opreme s MTP/MPO sučeljima na te postojeće okvire zahtijeva prekid koji govori oba jezika konektora. Sklop s 8 jezgri to rješava bez međukazete, čime se štedi 1U prostora u stalku po priključnoj točki.
Emitiranje i A/V transport
Profesionalni objekti za emitiranje često koriste SC vlakno za prijenos nekomprimiranog videa između studija i kontrolnih soba. Prilikom dodavanja IP-video usmjerivača s QSFP priključcima, SC na MTP/MPO prekidni kabel čisto integrira novu opremu u postojeće postrojenje vlakana.
Testna i laboratorijska okruženja
Laboratoriji za testiranje mreže često održavaju kombinaciju tipova konektora za različite generacije opreme. 8-patch kabel SC na MTP/MPO omogućuje inženjerima spajanje između naslijeđenih ispitnih instrumenata sa SC priključcima i novijih testnih setova s više vlakana bez traženja adaptera.
Razmatranja kvalitete konektora i gubitaka umetanja
Proračuni gubitaka umetanja se smanjuju kako se povećavaju brzine veze. Na 40G i 100G svaka desetina decibela na svakoj točki povezivanja utječe na marginu vaše veze. MTP konektori standardnog -razreda obično imaju manje od ili jednako 0,50 dB maksimalnog unesenog gubitka po spojenom paru, dok elitni/niski-mTP konektori s gubicima to smanjuju na manje od ili jednako 0,35 dB (0,15 dB tipično). SC kraj proboja treba održavati manje od ili jednako 0,30 dB po konektoru.
Za zahtjevne više{0}}hop veze, navođenje MTP konektora-niskih gubitaka naMTP/MPO patch kabel s višemodnim vlaknimakraj je vrijedan premije. Svaki kabel trebao bi se isporučiti s pojedinačnim ispitnim podacima - 3D minimalno interferometrijskom provjerom geometrije ferule. Ako vaš dobavljač ne može dostaviti dokumentaciju za testiranje po-kabelu, to je znak da vrijedi istražiti prije nego što se obvežete na narudžbu.
Čistoća konektora važna je jednako kao i kvaliteta konektora. Jedna kontaminirana ferula na MTP konektoru od 12 - vlakana može dodati 1–2 dB viška gubitka u cijelom sklopu. Namjenski čistači kolutova specifični za MTP-trebali bi biti standardna oprema u svakom postrojenju u kojem se postavljaju kabeli s više vlakana. ČuvanjeMTP/MPO adapteri za optička vlaknazaštita od-prašine kada nije u upotrebi jednostavna je navika koja sprječava iznenađujući broj poziva za rješavanje problema.
Odabir između okruglog kabela, ovalnog kabela i gole vrpce
8-jezgreni SC na MTP/MPO sklop dolazi u tri opcije omota, a izbor se više odnosi na vaše fizičko okruženje usmjeravanja nego na performanse signala.
Okrugli kabel (obično promjera 3,0 mm, LSZH ili PVC omotač) zadani je za većinu aplikacija podatkovnih centara. Čisto se usmjerava kroz standardne prstenove za upravljanje kabelima i okomite organizatore, a njegova robusna konstrukcija podnosi opetovano rukovanje tijekom premještanja, dodavanja i promjena.
Ovalni (ravni) kabel dobro funkcionira u podnim instalacijama ili tijesnim vodoravnim nosačima kabela gdje je vertikalna visina slaganja ograničena. Goli vrpčasti kabel nudi maksimalnu gustoću za ultra-visoke-područja spajanja, ali ustupa mehaničku izdržljivost - najprikladniji je za trajne instalacije unutar kazeta ili patch panela gdje se kabel neće ometati nakon usmjeravanja.
Kako se uspoređuje s MTP{0}}to-LC Breakout kabelima
Mnogo češća konfiguracija prijelaza je MTP na LC, jednostavno zato što je LC postao dominantan dvostruki konektor u modernim podatkovnim centrima. Pa zašto biste umjesto toga posegnuli za SC breakoutom? Kompatibilnost s instaliranom infrastrukturom je odlučujući faktor. Ako je vaš objekt već standardiziran na LC, nema prednosti za proboj SC-a. Ali ako su SC priključci ono što je u zidu, u patch ploči ili na opremi,Interoperabilnost SC konektora s MTP/MPO sustavima s više-vlakanakroz prekidni sklop je najbrži put do veće propusnosti bez ponovnog povezivanja kabela.
SC konektori također zadržavaju prednosti u određenim primjenama: njihova veća ferula od 2,5 mm pruža nešto veću površinu za fizički kontakt, njima je lakše rukovati rukama u rukavicama u industrijskim okruženjima i oni ostaju standardni konektor u FTTH OLT opremi u mnogim regijama.
Često postavljana pitanja
P: Mogu li koristiti 8-jezgreni SC na MTP/MPO patch kabel za 100G veze?
O: Da. 100GBASE-SR4 QSFP28 primopredajnik koristi četiri paralelne 25G trake preko osam vlakana - upravo ono što ovaj kabel pruža. Svaki SC duplex par nosi jednu 25G traku. Za singlemode 100G PSM4 aplikacije navedite OS2 verziju sklopa.
P: Koju vrstu polariteta trebam naručiti za aplikacije primopredajnika QSFP+?
O: Polaritet tipa B (Metoda B) je standard za izravne QSFP spojeve prekida. Izvodi potpuno preokretanje niza vlakana tako da se položaji odašiljanja na MTP kraju poravnaju s položajima primanja na SC kraju. Osim ako vaš dizajn strukturnog kabliranja izričito ne zahtijeva tip A ili tip C, naručite tip B.
P: Trebam li muški ili ženski MTP konektor na multi-fiber kraju?
O: Ženski (neprikvačeni) MTP je standardna konfiguracija za spajanje na QSFP primopredajnike i većinu adaptera patch panela, koji koriste muške (prikvačene) konektore. Naručite ženski osim ako vaša posebna dokumentacija opreme ne navodi drugačije.
P: Je li MTP konektor od 8 vlakana isto što i standardni MPO od 12 vlakana?

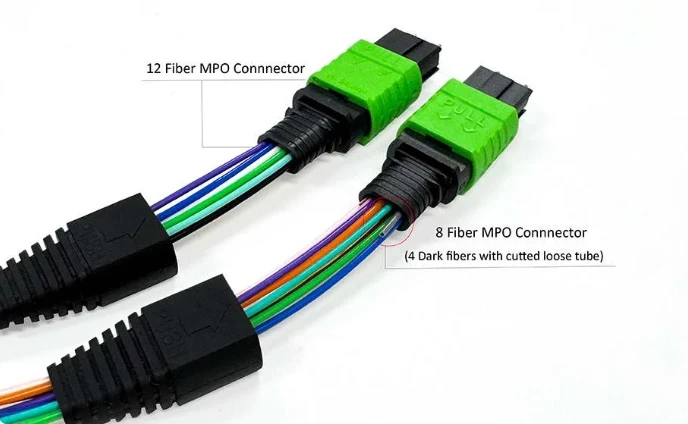

O: MTP od 8- vlakana koristi isto fizičko kućište konektora MPO-12, ali popunjava samo vanjskih osam pozicija vlakana (1–4 i 9–12), ostavljajući četiri središnja mjesta prazna. Mehanički je kompatibilan sa standardnim MPO adapterima od 12 vlakana. Ključna razlika je u iskorištenju vlakana - sklop od 8 vlakana eliminira četiri neiskorištena vlakna koja bi ostala tamna u QSFP aplikaciji.
P: Koju ocjenu plašta trebam za instalacije plenuma?
O: Za kablove koji prolaze kroz-prostore za rukovanje zrakom (iznad spuštenih stropova, ispod podignutih podova u prostorima s-označenom opterećenošću), navedite OFNP (neprovodljivi plenum od optičkih vlakana) omotač. Za vertikalne uspone između katova dovoljan je OFNR (Riser). LSZH (Low Smoke Zero Halogen) standard je za većinu međunarodnih okruženja podatkovnih centara i potreban je u mnogim europskim i azijskim instalacijama. Vaš lokalni građevinski propis diktira minimalne zahtjeve.
