Brzi konektor naspram spajanja fuzije: koji od njih ima smisla za FTTH?

U implementacijama FTTH, izbor između brzog konektora optičkih vlakana i spajanja fuzije svodi se na to gdje u mreži završavate, koliko kapi vaša ekipa treba aktivirati dnevno i hoće li taj spoj sjediti u zatvorenom prostoru ili se peći u zračnom zatvaraču sljedećih petnaest godina. Brzi konektori dovode tehničara u i iz pretplatničkog prostora za manje od minute po završetku. Fuzijsko spajanje proizvodi trajnu vezu staklo-na-staklo koju neće poremetiti ništa osim rovokopača. Većina operatera na kraju koristi oboje -, ali točna spoznaja gdje povući tu crtu je ono što razlikuje čisto, profitabilno uvođenje od onog koje godinama stvara gužve.

Što je brzi konektor u FTTH?

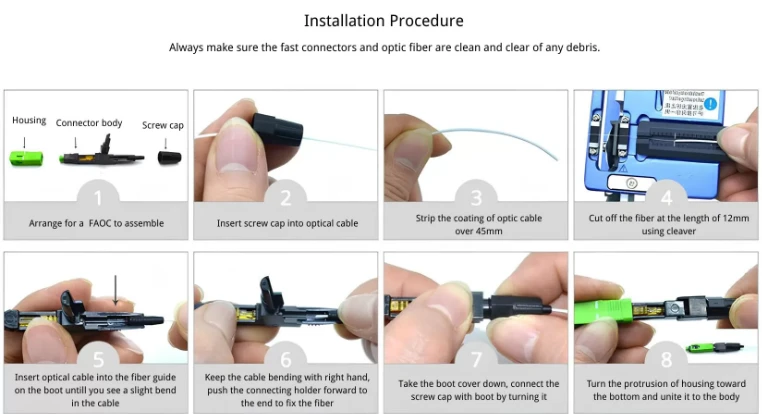

Brzi konektor - koji se naziva i terenski-ugradljivi konektor ili mehanički spojni konektor - je prethodno-polirani završni uređaj s kratkim vlaknastim završetkom i keramičkim prstenom koji je već postavljen unutar kućišta. Tehničar skida i cijepa dolazni kabel, uvlači golo vlakno u V-mehanizam za poravnanje utora i pričvršćuje ga za tvornički nastavak. Index-odgovarajući gel premošćuje mikroskopski zračni raspor između dvaju krajeva vlakana, održavajući Fresnelovu refleksiju i uneseni gubitak unutar spec.

Čitav proces traje otprilike 30 do 60 sekundi nakon što tehničar uspori ritam. Bez struje, bez spajalica, bez termoskupljajuće pećnice. Aoptički brzi konektor SCs UPC poliranjem obično se mjeri oko 0,2 dB unesenog gubitka i povratnog gubitka iznad 50 dB. APC varijanta gura povratni gubitak iznad 60 dB - i ta je razlika važnija nego što većina tehničkih listova to pokazuje, jer su PON arhitekture osjetljive na povratnu-refleksiju na OLT prijamniku. Prema našem iskustvu s isporukom konektora u GPON i XGS-PON projektima, SC/APC je ono za čime instalateri posežu prema zadanim postavkama na strani pretplatnika. UPC se uglavnom pojavljuje u točka-to-padovima Etherneta ili naslijeđenim instalacijama gdje je postojeća infrastruktura izgrađena oko UPC adaptera.

Za ekipe koje rukuju velikom-volumenom zadnje-milje aktivacije - stambenih blokova, zgrada kampusa, ruralnog FTTH-a gdje sam kamion košta više od konektora - brzi konektori pomiču usko grlo s opreme na čistu propusnost radne snage.

Kako funkcionira spajanje fuzije i zašto još uvijek posjeduje okosnicu

Fuzijsko spajanje trajno spaja dva ogoljena kraja vlakana tako što ih stapa zajedno u električnom luku. Precizni sjekač proizvodi ravnu čeonu površinu, a motori za poravnavanje spajalice dovode dvije jezgre u sub-mikronsku registraciju prije nego što se zapali luk. Rezultat je kontinuirani stakleni put s unesenim gubitkom koji je rutinski ispod 0,05 dB i povratnim gubitkom većim od 60 dB.

Ta razina performansi nije ni blizu onoga što bilo koja mehanička metoda može dosljedno isporučiti. U magistralnim vodovima, napojnim kabelima i povratnim segmentima gdje se svaka desetina decibela nalazi na desecima točaka spajanja, spajanje fuzijom je jedina ozbiljna opcija. Sam spoj je fizički čvrst - nakon što je zaštićen termoskupljajućim omotačem unutar zapečaćenog zatvarača, fuzijski spoj podnosi vlagu, toplinske cikluse i vibracije bez degradacije.

Režija je ipak stvarna. Spajalica za-poravnavanje jezgre, visoko{2}}precizni sjekač i komplet za pripremu zajedno koštaju od nekoliko tisuća do više od deset tisuća dolara. Svako spajanje traje dvije do četiri minute, uključujući pripremu i zaštitu, a uređaj za spajanje treba napunjenu bateriju ili izmjeničnu struju. Također vam je potrebna čista, stabilna površina za rad - koja nije uvijek dostupna na stupu ili u tijesnoj rupi za ruke.

Optička izvedba: gdje je razmak bitan, a gdje nije

Većina usporednih članaka poreda brojeve unesenih gubitaka jedan do drugoga i tu se zaustavi. Stvarnost je slojevitija.

Fuzijsko spajanje dosljedno pada ispod 0,05 dB po spoju; dobro{1}}održavana oprema često pada na 0,02 dB na jednom modu. Brzi konektori imaju između 0,2 i 0,3 dB u normalnim terenskim uvjetima. Na jednom padu pretplatnika s jednom ili dvije priključne točke, ta razlika - oko 0,15 do 0,25 dB - gotovo nikada ne prijeti usklađenosti s proračunom veze. GPON klasa B+ dopušta do 28 dB ukupnog gubitka putanje između OLT-a i ONT-a. Stambeni kabel obično čini mali dio tog proračuna, tako da je doprinos konektora unutar granice.

Povratni gubitak je mjesto gdje je odabir vrste konektora važniji od metode završetka.SC APC brzi konektoripostići povratni gubitak iznad 60 dB, što je dovoljno za GPON i XGS-PON. UPC varijante imaju oko 50 dB - dobro za podatke-samo Ethernet, ali potencijalni problem ako postoji analogni CATV sloj (RF preko stakla) na istom vlaknu. Ovo je jedna od najčešćih pogrešaka pri pronalaženju izvora koju vidimo: instalater grabi UPC konektore jer su jeftiniji po kutiji, a zatim vraća-loss errors tijekom testiranja prihvatljivosti na mreži koja prenosi video. Ako vaša mreža koristi bilo koji oblik PON-a, prema zadanim postavkama postavite APC i izbjegavajte povratni poziv.

Veća razlika u izvedbi pokazuje se tijekom vremena, a ne prvog dana. Fuzijski spoj je staklo stopljeno sa staklom - bez gela, bez stezaljke, bez pokretnih dijelova. Brzi konektor ovisi o gelu koji odgovara indeksu-koji se može polagano razgraditi kroz godine toplinskog ciklusa i mehanizmu V-utora koji se može pomaknuti pod opetovanim vibracijama. Unutar pretplatnikovog doma ili zapečaćene kutije za završetak optičkih vlakana, ta je degradacija minimalna. U izloženom zračnom zatvaraču ili negrijanom uličnom ormariću, spajanje fuzijom ima mjerljivu prednost u pouzdanosti u razdoblju od pet-do-deset-godišnjih usluga.

Cijena: četiri sloja, ne jedan broj

Usporedba jedinične cijene brzog konektora s troškom potrošnog materijala fuzijskog spoja propušta većinu slike. Prava usporedba prolazi kroz četiri sloja: kapitalna oprema, potrošni materijal, radno vrijeme i dugoročno-održavanje.

Brzi konektori ne zahtijevaju gotovo nikakav kapital. Sjekira, skidač, alkoholne maramice i kutija s konektorima - cijeli komplet stane u torbicu za pojas. Svaki konektor košta više po jedinici od topli-skupljajućeg spojnog rukavca, ali vrijeme rada po završetku je dramatično niže. U -stambenim FTTH zgradama velike količine gdje tehničar aktivira 15 do 25 kapi dnevno, ušteda rada preplavljuje veće troškove potrošnog materijala. Vidjeli smo kako voditelji projekata skraćuju vremenske rokove aktivacije za 30 do 40 posto jednostavnim prebacivanjem završetka prekida pretplatnika s spajanja pigtail fuzije na brzi konektor - ne zato što je konektor bolji u apsolutnom smislu, već zato što uklanja postavku spojnice, upravljanje ladicom i ovisnost o napajanju od zadnje milje.

Fuzijsko spajanje preokreće ekonomiju. Inicijalna cijena opreme je značajna, ali trošak potrošnog materijala po-spoju je zanemariv. Za operatere koji spajaju stotine vlakana u središnjem uredu, distribucijskom čvorištu ili zatvaraču spojnica, cijena po spoju pada daleko ispod teritorija brzih-konektora. Svaki zglob također ne zahtijeva praćenje- - bez ponovnog-prekida, bez zamjene gela, bez čišćenja.

Tijekom deset{0}}godišnjeg životnog ciklusa mreže, spajanje fuzije obično pobjeđuje u segmentima okosnice i distribucije prema ukupnom trošku vlasništva. Brzi konektori obično pobjeđuju u segmentima pristupa i ispuštanja. Operateri koji vode najteže projekte koriste oba - i namjerno odlučuju koja metoda ide gdje.

Usklađivanje metode s mrežnim segmentom

Ovdje se generički savjeti raspadaju. "Koristite brze konektore za padove i fuziju za okosnicu" istinito je kao prva aproksimacija, ali prave se odluke donose na granicama.

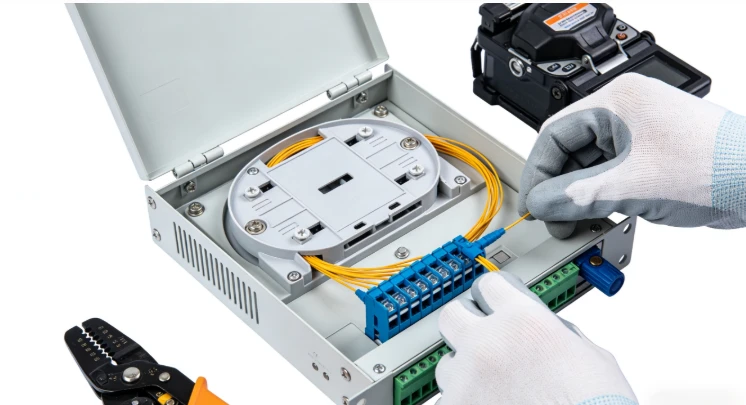

Brzi konektori su jasan izbor za unutarnje pretplatničke završetke. Tehničar skida kabel, završava ga, uključuje u ONT ili zidnu utičnicu, potvrđuje svjetlo pomoću VFL-a i prelazi na sljedeću jedinicu. Nema spajalice za raspakiranje, nema ladice za spajanje za usmjeravanje, nije potrebno napajanje. U MDU verzijama gdje deseci jedinica rade u jednom posjetu, to po-jedinici ubrzava ozbiljnu kompresiju vremenske trake projekta. Obično preporučujemo brze konektore za bilo koju priključnu točku koja je u zatvorenom prostoru, zaštićena od vremenskih uvjeta i gdje razina vještina instalatera može varirati - što, iskreno, opisuje većinu-poslova na strani pretplatnika.

Fuzijsko spajanje pripada točkama agregacije. Spojni zatvarači gdje napojni kabeli izbijaju do distribucije, ormarići gdjefiber optic pigtailsspojite izlaze razdjelnika na patch panele, svaki vanjski spoj za koji se očekuje da će preživjeti bez održavanja godinama. Viši trošak rada po-spoju opravdan je trajnom izvedbom otpornom na vremenske uvjete.

Siva zona je distribucija-na-prijelaz - točka gdje kabel napušta ulični ormar ili ulaz u zgradu i vodi do pretplatnika. Ako je ta završna točka zapečaćena unutar odgovarajućeg kućišta i kabel je unaprijed-odrezan na određenu duljinu, brzi konektor radi. Ako se radi o zračnoj slavini, izloženom postolju ili mjestu s poznatim ekstremnim temperaturama, spajanje fuzijom je sigurnija oklada. Imali smo klijente na Bliskom istoku i pod-saharskoj Africi koji su prijavili bržu-od-očekivanog razgradnju gela u brzim konektorima koji su bili izloženi dugotrajnim visokim temperaturama okoline - ne katastrofalni kvar, ali dovoljno puzanje zbog gubitka da izazove posjete za održavanje. U tim okruženjima, smanjenje ukupnog broja spojeva krozpre-konektorizirani sklopovičesto je pametnije od rasprave o konektoru protiv spojnice na svakoj pojedinačnoj točki završetka.

Hitna obnova još je jedan scenarij u kojem brzi konektori zarađuju. Kada se kabel prereže i servis treba vratiti u roku od nekoliko sati, tehničar može odmah uspostaviti vezu s brzim konektorima, a zatim zakazati trajno spajanje fuzije za sljedeći period održavanja. Ovaj postupni pristup - brzi konektor sada, fuzijski spoj kasnije - standardna je praksa među pružateljima usluga koji prate srednje vrijeme popravka.

Faktor vještina koji specifikacije ne pokazuju

Brza instalacija konektora zahtijeva osnovno rukovanje vlaknima - skinite, očistite, cijepajte na duljinu, zaključajte u tijelo konektora. Većina tehničara daje prihvatljive rezultate nakon nekoliko sati-praktične obuke. Najčešći način kvara je loše cijepanje ili kontaminacija na kraju vlakna, a oba se odmah pojavljuju na VFL provjeri. Kada završetak brzog konektora ne uspije, popravak je jednostavan: izvucite vlakno, ponovno-cijepite, ponovno-umetnite.

Fuzijsko spajanje traži više. Tehničar treba pripremiti vlakna za strože tolerancije, rukovati i održavati spajalicu (uključujući zamjenu elektroda i kalibraciju), upravljati ladicama za spajanje unutar kućišta bez narušavanja radijusa savijanja i očitati procjenu gubitka spajalice kako bi uhvatio loše spojeve prije zatvaranja. Obuka traje danima; stvarna se stručnost gradi tjednima terenskog rada. Na tržištima gdje su obučeni splajseri rijetki -, a to uključuje dijelove Latinske Amerike, sub-saharske Afrike i jugoistočne Azije - kvalificirana-radna snaga usko grlo može ograničiti brzinu postavljanja više nego dostupnost opreme.

Ovo je stvarni faktor u planiranju projekta, a ne fusnota. Ako vaša vremenska linija implementacije ovisi o aktiviranju 500 pretplatnika mjesečno i imate samo dva obučena spajača u osoblju, guranje svakog završetka kroz fuziju predstavlja problem rasporeda. Brzi priključci na strani pretplatnika omogućuju vam da rasporedite veću, manje specijaliziranu ekipu za posljednju milju dok se vaši spajači usredotočuju na posao koji zapravo zahtijeva njihovu vještinu - zatvarači, ormari i spojevi okosnice.

Trajnost: Udobnost u zatvorenom naspram kazne na otvorenom

Fuzijski spoj zaštićen unutar zapečaćenog zatvarača u biti je otporan na degradaciju okoliša. Stakleni spoj ne korodira, ne upija vlagu niti se optički pomiče. Terenski podaci velikih telekomunikacijskih kompanija dosljedno izvješćuju o stopama neuspjeha fuzijskog spajanja ispod 0,1% tijekom deset-godišnjih prozora.

Brzi konektori dobro se drže u zatvorenim i zaštićenim vanjskim kućištima. Unutar prostorija pretplatnika, zatvorene zidne utičnice ili ispravno zabrtvljene priključne kutije, konektor se suočava s minimalnim opterećenjem i može izdržati cijeli životni vijek mreže. Rizik se pojavljuje u izloženim vanjskim položajima - zračnim zatvaračima, negrijanim postoljima, žicama-montiranim kućištima slavina - gdje se indeks-podudarne površine gela smrzavaju-odmrzavaju, a stezaljka V-utora može osjetiti vibracije-potaknute vjetrom. Poboljšane formulacije gela i hermetički zatvorena kućišta suzili su ovaj jaz tijekom proteklih nekoliko godina, ali opće pravilo i dalje vrijedi: ako je točka završetka na otvorenom i nije pouzdano zatvorena, spojite je fuzijom.

Brzi konektor u odnosu na fuzijsko spajanje: Usporedba specifikacija

Za operatere koji grade ili proširuju FTTH infrastrukturu, odluka nije koju metodu odabrati - već gdje u mreži svaka metoda pripada. Postavljanje točne granice održava optičku izvedbu dobrom, troškove instalacije pod kontrolom, a glavobolje održavanja svedene na minimum. Bilo da nabavljatekonektori za optička vlaknaza -uvođenje ili odabir u velikim razmjerimapigtails za završetke ladica za spajanjeu distribucijskom ormaru, prava komponenta na svakom sloju je ono što odvaja mrežu koja prolazi testiranje prihvaćanja od one koja ostaje pouzdana u desetoj godini.
