Jednomodno vlakno u odnosu na višemodno vlakno: Potpuni vodič za 2026

Prošli mjesec naš prodajni tim u Evoluxu primio je hitan poziv od logističke tvrtke u New Jerseyu. Upravo su završili bolnu-i skupu-lekciju o odabiru vlakana. Instalirali su OM3 multimode patch kabele i pigtaile u svom novom skladištu od 50.000 kvadratnih stopa, samo da bi otkrili šest mjeseci kasnije da je njihov WMS dobavljač zahtijevao 10 km veze s korporativnim podatkovnim centrom. Popravak? Izbacivanje kablova u vrijednosti od 47.000 dolara-uključujući stotine LC konektora, SC adaptera i-završenih spojnih kabela-i početak ispočetka s pojedinačnim načinom rada.

Ovaj vodič postoji kako ne biste napravili istu pogrešku.

U Evolux Fiberu, s 12+ godina proizvodnje optičkih konektora, patch kabela i rješenja za povezivanje za 50+ zemalja, vidjeli smo ovaj scenarij nebrojeno puta. Istina je da odabir između jednomodnog i višemodnog vlakna nije samo o kabelu-već o razumijevanju kako vaš izbor utječe na svaku komponentu u optičkoj vezi: konektore, adaptere, pigtailove, patch kabele i razdjelnike.

Odgovor od 30 sekundi (za one kojima se žuri)

Još uvijek čitate? Dobro. Idemo dublje.

Razumijevanje temeljne razlike

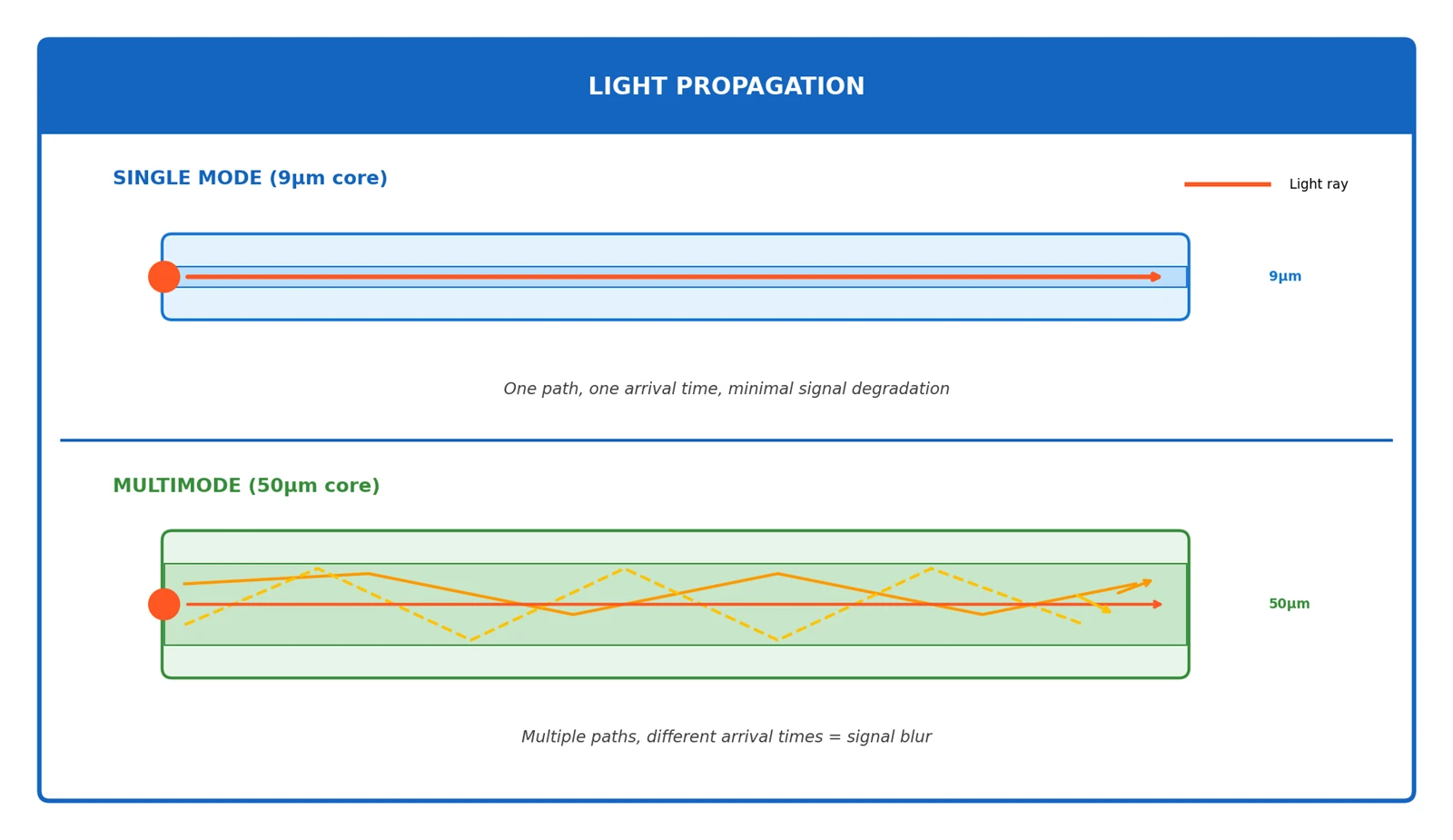

Evo analogije koja zapravo funkcionira:

Jednomodno vlakno je poput snajperske puške-jedna precizna zraka, putuje daleko, zahtijeva preciznu optiku. Jezgra od 9 µm (oko 1/10 širine ljudske dlake) dopušta samo jedan put svjetlosti, eliminirajući "eho" koji degradira signale na udaljenosti.

Višemodno vlakno je poput sačmarice-više zrna (svjetlosni načini rada) raspoređeno, učinkovito na maloj udaljenosti, lakše za ciljanje. Jezgra od 50 µm ili 62,5 µm dopušta svjetlu da se odbija uokolo na stotine različitih putanja, što je dobro za kratke udaljenosti, ali stvara probleme s vremenom (modalna disperzija) kako se udaljenost povećava.

Ovo nije samo akademsko-već izravno utječe na to koliko daleko vaš signal može putovati i kojom brzinom.

Kako vrsta vlakna utječe na vaš izbor konektora

Evo što vam većina vodiča ne govori: jednomodna i višemodna vlakna koriste fizički identične konektore-ali zahtjevi za performansama potpuno su različiti.

Matrica kompatibilnosti konektora

Kritični uvid:Iako priključci izgledaju identično, priključci s jednim načinom rada zahtijevajustrože tolerancije. Konektor s unesenim gubitkom od 0,3 dB prihvatljiv je za multimode, ali može uzrokovati kvarove veze u dugo-aplikacijama s jednim načinom rada.

Poljski tipovi: APC vs UPC

Evolux savjet:Nikada ne spajajte APC konektore s UPC konektorima-košena ferula će oštetiti oba kraja i uzrokovati ozbiljan gubitak signala. NašeLC APC konektoriznačajka precizno poliranje pod kutom od 8 stupnjeva za maksimalan povratni gubitak.

Odabir patch kabela prema vrsti vlakna

Prilikom naručivanja kabela za spajanje optičkih vlakana, vrsta vlakna diktira sve:

Evolux proizvod u centru pažnje:Našesingle mode i multimode patch kabelidostupni su u duljinama od 0,3 m do 500 m, s duplex, simplex, oklopljenim i uniboot konfiguracijama. Svi patch kabeli prolaze 100% optičko testiranje prije otpreme.

Specifikacije koje su zapravo važne

Jezgra i obloga: Fizički temelj

Zašto je ovo važno:Ta sićušna single mode jezgra od 9 µm je i blagoslov i prokletstvo. Zahtijeva laser-precizno poravnanje tijekom spajanja i spajanja (povećava troškove instalacije), ali praktički eliminira modalnu disperziju.

Prigušenje: Gubitak signala po kilometru

Za ponijeti:Pojedinačni način rada na 1550 nm gubi samo 0,22 dB po kilometru-to je otprilike14x manjenego multimodni na 850nm. Preko 10 km trčanja, to je razlika između upotrebljivog signala i statike.

Propusnost: Gornja granica brzine

Evo što vam prodavači ne govore:OM5 "28000 MHz·km" zvuči impresivno, ali to je važno samo za SWDM (Short Wavelength Division Multiplexing) aplikacije. Za standardnu ​​SR4 optiku, OM5 radi identično kao OM4.

MPO/MTP: The High-Density Game Changer

Za podatkovne centre koji koriste 40G, 100G ili 400G, izbor konektora često je važniji od vrste vlakna. MPO/MTP konektori omogućuju paralelnu optiku koja jednostavno nije moguća s tradicionalnim LC/SC vezama.

Jednostruki način rada u odnosu na višenačin rada u MPO/MTP aplikacijama

Kompromis-je jasan:

Jednostruki način radakoristi manje vlakana, ali skuplje primopredajnike

Višemodnikoristi više vlakana, ali jeftinije VCSEL{0}}primopredajnike

MPO/MTP polaritet i spol

Ovdje mnoge instalacije pogriješe:

Evolux stručnost:NašeMTP/MPO patch kabelidostupni su u konfiguracijama od 8, 12 i 24-vlakana s polaritetom tipa A, B ili C. Također nudimo MTP-to-LC kabele za spajanje za prijelaz između paralelnih i dvostrukih veza.

Matrica-stvarnog svijeta

Ovdje se guma susreće s cestom. Sakupio sam stvarne testirane udaljenosti, a ne samo brojeve specifikacija:

Ethernet standardi Usporedba udaljenosti

*Zahtijeva patch kabel za kondicioniranje načina rada

Kritični uvid:Primijetite kako se višemodne udaljenosti dramatično smanjuju kako se brzine povećavaju. Na 25G, OM3 doseže maksimalnu udaljenost od samo 70 metara-što je jedva dovoljno za jedan red regala u velikom podatkovnom centru.

Jednadžba troška: Složenija je nego što mislite

Cijene primopredajnika (Q1 2025, kompatibilni moduli)

Anomalija 40G:Zašto je 40G single mode 8x skuplji? Koristi četiri laserske valne duljine (LR4=4 x 1310nm CWDM), dok multimodni SR4 koristi četiri paralelna vlakna s jeftinim VCSEL-ima. Ovo je slatka točka gdje multimode apsolutno pobjeđuje na cijeni.

Ukupni trošak vlasništva: 10-godišnji pogled

Dopustite mi da podijelim pravi izračun iz projekta iz 2024.:

Scenarij:Podatkovni centar s 500 čvorova, prosječna udaljenost veze 150 m, planiranje za 10G danas, 100G za 5 godina

"Čekaj, multimode pobjeđuje za 185 tisuća dolara?"

Ne tako brzo. Evo što se događa kada produljimo na 15 godina i dodamo 400G:

Zaplet:Čak i uz ponovno spajanje kabela, multimode i dalje pobjeđuje u ovom scenariju. Ali-a ovo je ključno-u trenutku kada vaše veze od 400G prijeđu 100m, pojedinačni način rada postaje obavezan bez obzira na prethodna ulaganja.

Moja iskrena preporuka o cijeni

"Ako gradite infrastrukturu koja treba trajati nakon 2030., premija za jedan način je osiguranje, a ne trošak."

Industrija umrežavanja očito se kreće prema jednom modu. Intelova Silicon Photonics, Broadcomova 800G mapa puta i hiperskaler arhitekture favoriziraju pojedinačni način rada. OM5 je trebao proširiti relevantnost multimodea, ali usvajanje je bilo mlako.

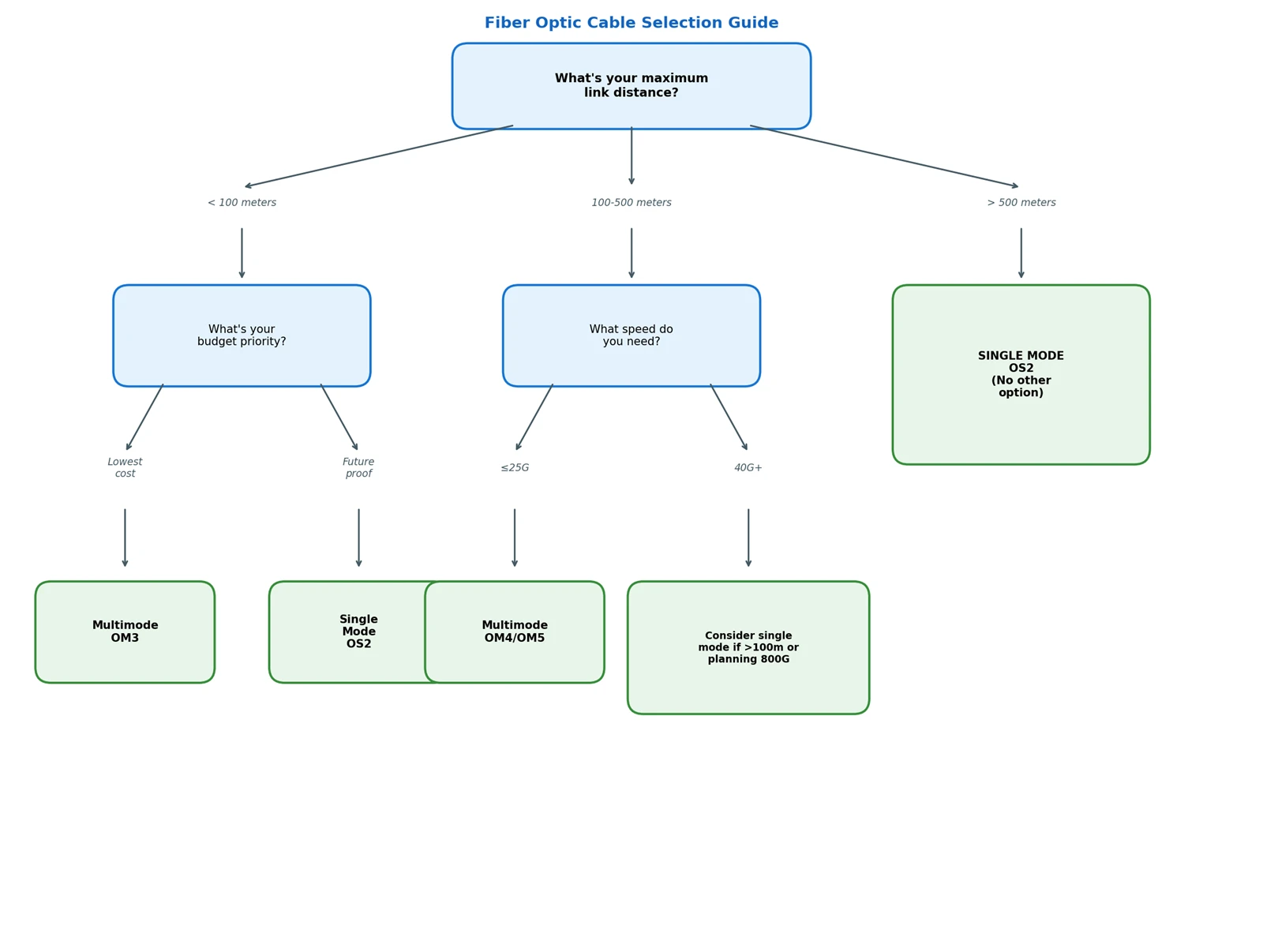

Okvir za odlučivanje: Praktični dijagram toka

Studije-slučaja iz stvarnog svijeta

Slučaj: E-Commerce Fulfillment Center (Phoenix, AZ)

Izazov:Postrojenje od 200.000 kvadratnih stopa, 3 000+ IoT uređaja, 40G okosnica, ekstremne varijacije temperature (odjeljci skladišta kreću se od -20 stupnjeva u zamrzivaču do 45 stupnjeva utovarnih dokova)

Početni plan:OM4 multimode posvuda

Što se dogodilo:Ljetne temperature u dijelovima koji nisu -klimatski-prouzročile su neočekivanu degradaciju signala. Veća atenuacija višemodnog rada u kombinaciji s toplinom-induciranim širenjem konektora uzrokovala je povremene kvarove.

Otopina:Hibridna implementacija-OM4 za klimatski-kontrolirane interkonekcije prostorija s podacima, jedan način rada za sve veze koje prolaze kroz temperaturne-promjenjive zone.

Lekcija: Tolerancija na temperaturu je važna. Niža atenuacija jednog moda daje veću marginu za okolišni stres.

FTTH & PON mreže: gdje dominira Single Mode

U postavkama Fiber{0}}to--Home (FTTH), single mode vlakno jejedini praktičan izbor. Evo zašto i kako ga PLC razdjelnici čine ekonomičnim:

Zašto FTTH mora biti Single Mode

Vodič za odabir PLC razdjelnika

PLC (Planar Lightwave Circuit) razdjelnici dijele optičke signale kako bi poslužili više pretplatnika iz jednog vlakna:

Mogućnosti faktora oblika:

Golo vlakno- Za spojne ladice u uličnim ormarićima

Mini modul- Kompaktan, za priključne kutije

ABS kutija- Robustan, za distribuciju na otvorenom

LGX kaseta- Rack-montaža, za središnje urede

Montaža na stalak (1U/2U)- Integracija ODF-a visoke{1}}gustoće

Evolux rješenje:NašePLC razdjelniciomjeri podrške od 1:2 do 1:64 uz izvrsnu ujednačenost (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Slučaj: Hospital Campus Network (Boston, MA)

Izazov:Glavna bolnica + 4 satelitske zgrade, udaljenosti od 200 m do 2,3 km, HIPAA usklađenost zahtijeva segmentaciju mreže, 10G danas sa 100G planiranih za PACS snimanje

Odluka:Jednostruki način rada OS2 za sve među-veze zgrada, OM4 unutar zgrada

Ključni uvid:Tehnički direktor mi je rekao: "Odredili smo višemodnu cijenu za najdužu poveznicu zgrade od 400 m. Uspjelo je. Onda nas je zakon podsjetio da podatkovne veze pacijenata zahtijevaju redundantne putove. Naša rezervna ruta kroz strukturu parkirališta bila je 600 m. Jednostruki način je bio jedini odgovor."

Lekcija: Uvijek mapirajte svoje suvišne staze, a ne samo primarne rute.

Slučaj: Financial Trading Floor (Chicago, IL)

Izazov:Zahtjevi ultra-niske latencije (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Iznenađujući izbor:OM4 višemodni

Rasuđivanje:Na udaljenostima od 50 m, VCSEL laseri višemodnih primopredajnika zapravo imaju brže vrijeme porasta od jednomodnih DFB lasera. Razlika u kašnjenju je nanosekunda, ali u visoko-frekventnom trgovanju nanosekunde su novac.

Lekcija: Optimizacija latencije ponekad daje prednost multimodu za vrlo kratke, vrlo brze veze.

Tehnološki trendovi 2026. koje biste trebali znati

Uspon 800G i dalje

Standard IEEE 802.3df (ratificiran 2024.) uvodi:

800GBASE-SR8:Multimode, 8 staza x 100G, maksimalno 50m na ​​OM4

800GBASE-DR8:Pojedinačni način rada, 8 x 100G, domet od 500 m

Primijetite kaznu za udaljenost koju multimod plaća na 800G-samo 50 metara. Za hiperrazmjerne podatkovne centre s duljinama reda većim od 30 m, to ne ostavlja gotovo nikakvu marginu.

Co-Packed Optics (CPO) i silicijska fotonika

Intel, Broadcom i AMD klade se na silicijsku fotoniku-koja je inherentno single mode tehnologija. CPO integrira optičke primopredajnike izravno na ASIC sklopke, a rane implementacije (očekivane 2026.-2027.) isključivo su single mode.

Što ovo znači:Sljedeća generacija mrežnog hardvera bit će optimizirana za pojedinačni način rada. Multimode ne nestaje, ali ulaganje u njegovo unapređenje znatno je usporeno.

Vlakno-neosjetljivo na savijanje

Obje vrste vlakana sada imaju varijante-neosjetljive na savijanje (ITU-T G.657 za pojedinačni mod, OM4-BI za višemodni). Oni toleriraju manje radijuse savijanja bez gubitka signala-što je ključno za okruženja visoke gustoće krpanja.

Preporuka:Uvijek navedite vlakno-neosjetljivo na savijanje za nove instalacije. Troškovna premija je zanemariva (<5%), and it dramatically simplifies cable management.

Uobičajene pogreške koje treba izbjegavati

Pogreška 1: Miješanje vrsta vlakana bez modusnog uvjetovanja

Problem:Netko spoji primopredajnik s jednim modom na višemodno vlakno (ili obrnuto), očekujući da će "samo raditi".

Što se zapravo događa:Na 1G s 1000BASE-LX optikom i patch kabelom za kondicioniranje načina rada, ovo može raditi do 550 m. Na 10G i više uopće ne radi. Modalna neusklađenost uzrokuje ozbiljnu degradaciju signala.

Pravilo:Nikada ne miješajte vrste vlakana bez izričitog inženjerskog opravdanja i ispravnih kabela za kondicioniranje.

Pogreška 2: Zanemarivanje kvalitete konektora

Problem:Korištenje jeftinih priključaka ili neodgovarajuće prakse čišćenja.

Matematika:Jedan prljavi konektor može dovesti do gubitka od 1-3 dB. Na 300m OM4 linku na 100G, vaš ukupni gubitak je samo oko 2,6 dB. Jedan loš konektor i premašili ste budžet.

Pravilo:Uložite u kvalitetne konektore, očistite ih prije svakog spajanja, pregledajte pomoću fiberscopea.

Uloga pigtails u završavanju vlakana

Prilikom postavljanja stalne optičke infrastrukture,kikicesu most između sirovog kabela i konektorske opreme:

Zašto su kikice važne:Tvornički-završene spojnice imaju zajamčenu optičku izvedbu (obično<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Linija proizvoda Evolux:Našefiber optic pigtailsdolaze u LC, SC, FC i ST konfiguracijama s OS2 jednomodnim ili OM1-OM5 višemodnim vlaknom. Dostupan u formatu vrpce od 0,9 mm s čvrstim puferom ili 12/24 vlakana, duljine od 0,5 do 5 m.

Odabir vlakana-specifičan za industriju

Različite industrije imaju jedinstvene zahtjeve koji utječu na odluke o jednom načinu rada u odnosu na više načina rada:

Telekomunikacije i ISP-ovi

Evolux Telecom rješenja:Opslužujemo 50+ telekom operatera širom svijeta s end-to-end{2}}FTTH komponentama uključujući pred-spojne kablove, LGX razdjelnike 1:32 i zidne-priključne kutije.

Podatkovni centri

Evolux Data Center rješenja:Naši MTP/MPO magistralni kabeli i sklopovi za odvajanje dizajnirani su za 40G/100G/400G paralelnu optiku s ultra-niskim unesenim gubitkom (<0.35dB per connector).

5G mreže

Evolux 5G rješenja:Naši vanjski-patch kabeli za industrijsku razinu imaju IP67/IP68 vodootpornost, UV-otporne omotače i radne temperature od -40 stupnjeva do +85 stupnjeva.

Zdravstvena njega i medicinsko snimanje

Posebno razmatranje:Bolnice zahtijevaju EMI{0}}imune kablove za MRI pakete i kiruršku robotiku.

Pametni gradovi i industrijski IoT

Pogreška 3: Zaboravite na gustoću patch panela

Problem:Planiranje vlakana radi bez razmatranja ograničenja patch panela.

Stvarnost:Jednomodni LC konektori i višemodni LC konektori fizički su identični. Ali manja jezgra jednog moda zahtijeva strože tolerancije u patch panelima visoke-gustoće. Predložite 15-20% više za infrastrukturu panela s jednim načinom rada.

Pogreška 4: Pretjerano-određivanje višemodnog

Problem:Instalacija OM5 "za svaki slučaj" kada bi OM4 bio dovoljan.

Stvarnost:Prednosti OM5 materijaliziraju se samo sa SWDM4 primopredajnicima. Ako koristite standardnu ​​SR4/SR8 optiku, OM5 i OM4 rade identično. Uštedite 25% premije troškova osim ako nemate posebne SWDM planove.

Često postavljana pitanja

P: Mogu li biti -zaštićen instalacijom obje vrste vlakana?

A:Da, i mnoge tvrtke rade upravo to-to se zove "hibridna" ili "paralelna" infrastruktura. Pokrenite pojedinačni način rada za okosnicu/uzlazne veze i višenačinski način rada za pristupni sloj. Samo održavajte strogu dokumentaciju i označavanje bojama.

P: Moj dobavljač kaže da je multimode "dovoljno dobar" za 400G. Jesu li u pravu?

A:Tehnički da, ali s upozorenjima. 400GBASE-SR8 radi na OM4 do 100 m. Međutim, zahtijeva 16 vlakana (8 TX + 8 RX) u usporedbi s 2 vlakna jednog načina rada za 400GBASE-DR4. Uzmite u obzir cijenu MTP-16 u odnosu na LC duplex infrastrukturu prije odluke.

P: Što je s vlaknima za radnu površinu? Koja vrsta?

A:Za većinu uredskih okruženja ispod 100 m, multimode OM3 nudi najbolju ekonomičnost. Iznimka: Ako se nalazite u okruženju kampusa gdje se veze na radnoj površini mogu prikupljati na većim udaljenostima, pojedinačni način rada pojednostavljuje arhitekturu.

P: Je li pojedinačni način rada teže prekinuti na terenu?

A:Bilo je, povijesno. Moderni pred{1}}polirani konektori i spojnice za spajanje uvelike su eliminirali ovaj nedostatak. Završetak na terenu dodaje oko 10-15% vremenske/troškovne premije za jedan mod u odnosu na višemodni. Za trajnu infrastrukturu to je zanemarivo.

P: Mi smo mala tvrtka sa serverskom sobom za 5 osoba. Je li išta od ovoga bitno?

A:iskreno? Vjerojatno ne. U maloj mjeri, koristite sve što ste dobili s prekidačima za primopredajnike, kupite odgovarajuća vlakna i nemojte previše razmišljati. Ovaj je vodič za infrastrukturu koja treba trajati desetljeće i značajno se proširiti.

Moje osobne preporuke za 2026

Nakon svega gore navedenog, evo mog iskrenog mišljenja:

Za podatkovne centre (bilo koje veličine)

Prijeđite na pojedinačni način rada za spojeve kralježnica/list.Plan 400G/800G dominantan je u jednom modu. Platite premiju za primopredajnik sada ili platite premiju za ponovno kabliranje kasnije.

Za Enterprise Campus

Jednostruki način rada za-{1}}zgradu, višemodni OM4 unutar zgrada.Ovaj hibridni pristup uravnotežuje troškove i-otpornost na budućnost.

Za industrijska/teška okruženja

Pojedinačni način rada, uvijek.Niže prigušenje osigurava marginu za promjene temperature, vibracije i kontaminaciju konektora.

Za kućne laboratorije i mala poduzeća

Što god je najjeftinije i odgovara vašoj opremi.U ovoj mjeri tehničke razlike ne opravdavaju napor optimizacije.

Ne radi se o vlaknima, već o potpunom rješenju

Rasprava o jednom načinu rada naspram više načina rada često se postavlja kao "što je bolje"-ali to je pogrešno pitanje.Pravo pitanje je "koje cjelovito rješenje za optičko povezivanje zahtijeva moja aplikacija?"

U Evolux Fiberu naučili smo da uspješne implementacije ovise o:

Odabir prave vrste vlakanaza vaše potrebe udaljenosti i propusnosti

Odgovarajući priključci i adapterina vašu opremu i okoliš

Određivanje odgovarajućih vrsta poliranja(APC nasuprot UPC) za vašu aplikaciju

Odabir odgovarajućih patch kabela i pigtailas provjerenim optičkim performansama

Planiranje budućih nadogradnjibez skupog ponovnog{0}}kabliranja

Pojedinačni način ima fiziku na svojoj strani: niži gubici, neograničen potencijal propusnosti i zamah u industriji. Multimode ima ekonomiju na svojoj strani: jeftinije primopredajnike, jednostavniju instalaciju i desetljećima dokazanu pouzdanost na malim udaljenostima.

Najbolji mrežni arhitekti ne biraju strane-oni biraju odgovarajuće za svaki segment svoje infrastrukture, s kvalitetnim komponentama koje neće postati slaba karika.
